3.4.1 Giới thiệu

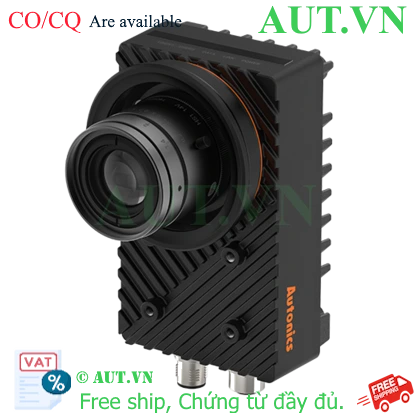

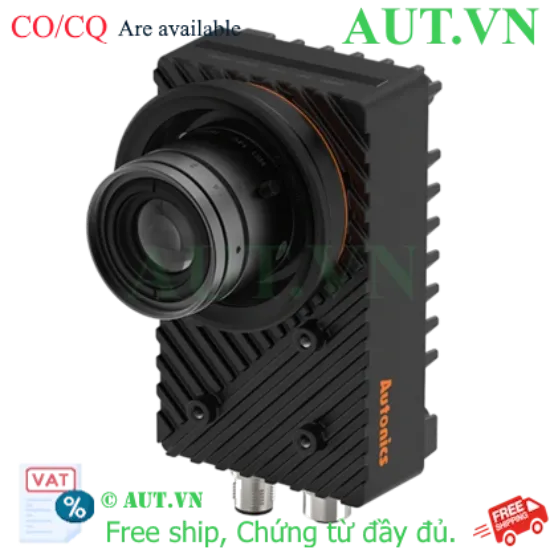

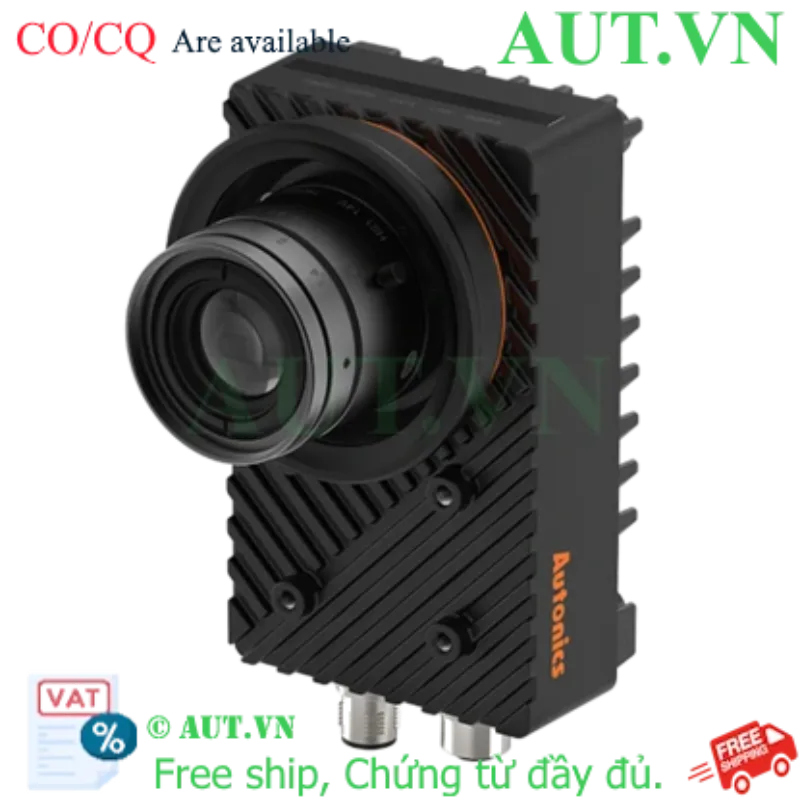

Cảm biến hình ảnh Autonics VC-M50T-CE là giải pháp thị giác máy (Vision Sensor) thông minh thuộc dòng VC series từ thương hiệu Autonics. Với độ phân giải lên đến 5MP và cảm biến CMOS đơn sắc 1 inch, thiết bị cung cấp khả năng nhận diện chính xác vượt trội, giúp tối ưu hóa quy trình kiểm tra lỗi sản phẩm tự động trong các nhà máy hiện đại. Sản phẩm hiện đang được phân phối chính hãng bởi AUT VN.
3.4.2 Điểm nổi bật
- Độ phân giải cực cao: 5 Megapixel cho phép soi chi tiết các lỗi nhỏ nhất trên bề mặt sản phẩm.
- Thiết kế công nghiệp: Vỏ nhôm đúc nguyên khối đạt chuẩn IP67 chống bụi, chống nước tuyệt đối.
- Xử lý đa nhiệm: Kiểm tra đồng thời 32 yếu tố trong tổng số 64 nhóm hoạt động đã thiết lập.
- Kết nối đa dạng: Hỗ trợ Ethernet (TCP/IP, Modbus) và RS232C giúp truyền dữ liệu và hình ảnh lên hệ thống quản lý dễ dàng.
3.4.3 Bảng thông số kỹ thuật
| Yếu tố hình ảnh | CMOS đơn sắc 1 inch |
| Độ phân giải | 5 MP (2,560 × 2,048) |
| Tốc độ khung hình | 16 fps |
| Kiểu màn trập | Màn trập điện tử (Global Shutter) |
| Loại ống kính | C-Mount |
| Bộ nhớ lưu trữ | 8 GB eMMC, 2 GB LPDDR4 |
| Truyền thông | Ethernet (TCP/IP & Modbus), RS232C |
| Nguồn cấp | 24VDC ±10% |
| Cấu trúc bảo vệ | IP67 (Khi lắp nắp bảo vệ ống kính) |
| Trọng lượng | Xấp xỉ 600g |
3.4.4 Lợi ích
Sử dụng cảm biến Autonics VC-M50T-CE giúp doanh nghiệp giảm thiểu tỷ lệ lỗi sản phẩm, tăng tốc độ dây chuyền và tiết kiệm chi phí nhân công kiểm thử thủ công. Với độ bền chuẩn IP67, thiết bị hoạt động bền bỉ, giảm thiểu chi phí bảo trì và thay thế.
3.4.5 Hướng dẫn sử dụng (How-to)
- Lắp đặt phần cứng: Gắn cảm biến vào giá đỡ cố định, lắp ống kính ngàm C-Mount phù hợp với khoảng cách làm việc.
- Kết nối nguồn & dữ liệu: Sử dụng cáp M12 8-chân cho nguồn/IO và cáp Ethernet RJ45 để kết nối với máy tính.
- Cấu hình phần mềm: Sử dụng phần mềm Vision Master của Autonics để thiết lập các nhóm kiểm tra (Job).
- Thiết lập Trigger: Cấu hình chế độ kích hoạt (External Trigger hoặc Continuous) tùy theo nhịp sản xuất.
- Vận hành: Lưu cấu hình và chuyển sang chế độ Run để bắt đầu quá trình kiểm tra.
3.4.6 Sản phẩm sử dụng chung
- Ống kính ngàm C (C-Mount Lens) các tiêu cự 8mm, 12mm, 16mm, 25mm.
- Bộ đèn LED chiếu sáng chuyên dụng cho Vision (Ring light, Bar light).
- Cáp nguồn và cáp tín hiệu M12 chính hãng Autonics.
- Màn hình hiển thị hoặc PLC điều khiển hệ thống.
3.4.7 Ứng dụng sản phẩm
Cảm biến hình ảnh Autonics VC-M50T-CE được ứng dụng rộng rãi trong:
- Kiểm tra sự hiện diện của linh kiện trên bảng mạch điện tử.
- Đọc và phân loại mã vạch, mã QR Code.
- Kiểm tra mức đóng chai, lỗi nắp chai trong ngành thực phẩm đồ uống.
- Đo lường kích thước sản phẩm cơ khí chính xác.
3.4.8 FAQ (Câu hỏi thường gặp)
Q1: VC-M50T-CE có đi kèm ống kính không?
A1: Không, sản phẩm sử dụng ngàm C-Mount tiêu chuẩn để khách hàng tự chọn ống kính phù hợp với khoảng cách và vùng quan sát.
Q2: Thiết bị có thể hoạt động trong môi trường ẩm ướt không?
A2: Có, với tiêu chuẩn IP67, thiết bị chống bụi và nước xâm nhập khi được lắp đúng nắp bảo vệ ống kính.
Q3: Tốc độ xử lý của cảm biến này là bao nhiêu?
A3: Tốc độ khung hình là 16 fps, phù hợp cho các dây chuyền có tốc độ trung bình đến cao.
Q4: Tôi có thể truyền hình ảnh trực tiếp qua FTP không?
A4: Hoàn toàn được, thiết bị hỗ trợ truyền tải dữ liệu và hình ảnh qua cổng Ethernet FTP.
Q5: VC-M50T-CE hỗ trợ các loại ngõ ra nào?
A5: Hỗ trợ ngõ ra NPN hoặc PNP tùy chỉnh qua phần mềm và giao tiếp truyền thông RS232C/Ethernet.
Q6: Khoảng cách làm việc tối đa là bao nhiêu?
A6: Khoảng cách này phụ thuộc vào ống kính C-Mount bạn chọn sử dụng.
Q7: Sản phẩm có bảo hành không?
A7: Có, AUT VN cam kết bảo hành chính hãng theo tiêu chuẩn của Autonics Việt Nam.
Q8: Tôi có thể kiểm tra cùng lúc nhiều vị trí không?
A8: Có, cảm biến cho phép kiểm tra đồng thời tối đa 32 điểm trong một lần chụp.
Nguồn tham khảo: Autonics Official Site
