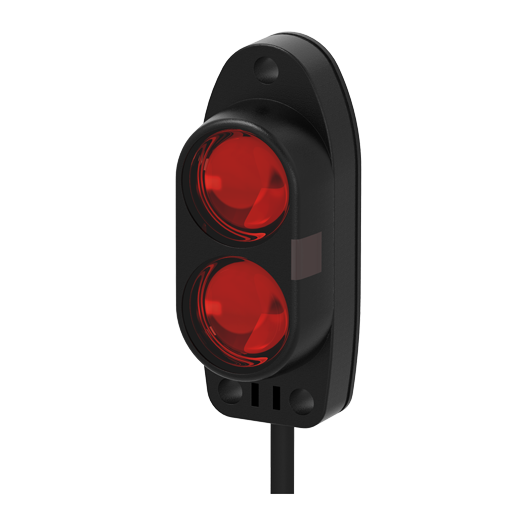

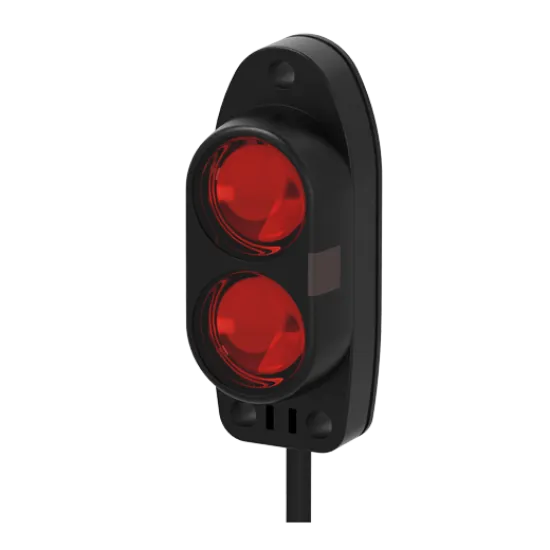

Cảm biến quang Autonics BA2M-DDTD-P | Phản xạ khuếch tán 2m, PNP, Dark ON

Nguyên lý: Phản xạ khuếch tán (Diffuse-reflective), phát hiện vật thể lên đến 2m mà không cần gương.
Ngõ ra: PNP, chế độ Dark ON (xuất tín hiệu khi có vật cản), tương thích PLC công nghiệp.
Tốc độ: Thời gian đáp ứng cực nhanh ≤ 1ms, tối ưu cho dây chuyền tốc độ cao.
Độ bền: Tiêu chuẩn IP64 chống bụi và tia nước, vỏ nhựa ABS chịu lực tốt.
Nguồn điện: 12-24VDC, hoạt động ổn định trong môi trường nhà máy.

nhà chế tạo: Autonics

SKU: BA2M-DDTD-P

Tải xuống mẫu

Giá cũ: 1.258.200 ₫

Giá bán: 1.006.560 ₫

Số lượng:

Giới thiệu về Cảm biến quang điện Autonics BA2M-DDTD-P

Trong các hệ thống tự động hóa hiện đại, việc nhận diện vật thể chính xác và tức thời là yếu tố then chốt để đảm bảo năng suất. Cảm biến quang điện Autonics BA2M-DDTD-P là giải pháp hàng đầu sử dụng công nghệ phản xạ khuếch tán, giúp phát hiện vật thể trong khoảng cách lên tới 2m mà không cần lắp đặt thêm gương phản xạ phức tạp. Sản phẩm được phân phối chính hãng bởi AUT VN, cam kết mang lại sự ổn định và độ bền vượt trội cho mọi dây chuyền sản xuất.

Điểm nổi bật của Autonics BA2M-DDTD-P

Tiết kiệm không gian: Nhờ cơ chế phản xạ khuếch tán, bạn có thể lắp đặt trực tiếp hướng về vật thể, giảm thiểu diện tích lắp đặt so với loại dùng gương.
Hiệu suất vượt trội: Với thời gian đáp ứng siêu tốc ≤ 1ms, thiết bị đảm bảo không bỏ sót bất kỳ sản phẩm nào trên băng tải tốc độ cao.
Kiểm soát linh hoạt: Tích hợp biến trở điều chỉnh độ nhạy giúp kỹ sư dễ dàng tối ưu hóa khoảng cách phát hiện dựa trên bề mặt và chất liệu vật thể.
Thiết kế chuẩn công nghiệp: Vỏ nhựa ABS cao cấp kết hợp tiêu chuẩn bảo vệ IP64 giúp thiết bị vận hành bền bỉ trong môi trường nhiều bụi bẩn và độ ẩm.

Bảng thông số kỹ thuật chi tiết

Thông số kỹ thuật	Chi tiết kỹ thuật
Model	BA2M-DDTD-P
Nguyên lý phát hiện	Phản xạ khuếch tán (Diffuse-reflective)
Khoảng cách phát hiện	100mm đến 2,000mm (2m)
Nguồn sáng	LED hồng ngoại (850nm)
Điện áp nguồn	12-24VDC ±10%
Loại ngõ ra	PNP (Open Collector)
Chế độ hoạt động	Dark ON (Xuất tín hiệu khi có vật cản)
Thời gian đáp ứng	≤ 1ms
Tiêu chuẩn bảo vệ	IP64
Vật liệu thân	Nhựa ABS

Nguồn tham khảo: Autonics Official Website

Lợi ích khi sử dụng cảm biến BA2M-DDTD-P

Tối ưu hóa chi phí: Giảm chi phí mua gương phản xạ và giảm thời gian lắp đặt/bảo trì hệ thống.
Tương thích hệ thống: Ngõ ra PNP chuẩn giúp dễ dàng tích hợp với các dòng PLC phổ biến như Siemens, Mitsubishi, Omron...
Độ tin cậy cao: Giảm thiểu lỗi dừng máy đột ngột nhờ khả năng phát hiện vật thể nhanh và chính xác.

Hướng dẫn lắp đặt và vận hành (How-to)

Bước 1: Lắp đặt cơ khí: Gắn cảm biến lên giá đỡ chuyên dụng. Đảm bảo mặt phát sáng hướng trực diện về khu vực di chuyển của vật thể.
Bước 2: Đấu nối điện: Kết nối dây Nâu vào nguồn (+24VDC), dây Xanh vào nguồn (0VDC), và dây Đen vào chân tín hiệu PNP của PLC.
Bước 3: Cân chỉnh độ nhạy: Sử dụng tua vít nhỏ xoay biến trở trên thân máy để điều chỉnh khoảng cách phát hiện mong muốn.
Bước 4: Kiểm tra: Đưa vật thể vào vùng phát hiện và quan sát đèn LED chỉ thị để xác nhận tín hiệu đã truyền về hệ thống.

Sản phẩm sử dụng chung và phụ kiện khuyên dùng

Để hệ thống vận hành hoàn hảo, AUT VN gợi ý kết hợp với:

Bộ nguồn DC 24V: Đảm bảo nguồn cấp ổn định cho cảm biến.
PLC Siemens/Mitsubishi: Sử dụng ngõ vào loại Sink để nhận tín hiệu PNP.
Cảm biến Autonics BA2M-DDT (NPN): Nếu hệ thống của bạn yêu cầu ngõ ra NPN.
Giá đỡ (Bracket) cảm biến: Giúp cố định thiết bị chắc chắn hơn.

Ứng dụng thực tế của sản phẩm

Hệ thống băng tải: Đếm sản phẩm, kiểm soát vị trí dừng của hộp/thùng hàng.
Máy đóng gói: Nhận diện bao bì để kích hoạt các công đoạn dán nhãn, hàn miệng túi.
Phân loại hàng hóa: Phát hiện sự hiện diện của vật thể trong các dây chuyền phân loại tự động.
An toàn công nghiệp: Cảnh báo sự xâm nhập của vật thể vào vùng hoạt động của máy móc.

Câu hỏi thường gặp (FAQ)

1. Chế độ Dark ON trên BA2M-DDTD-P hoạt động thế nào?
Ở chế độ Dark ON, cảm biến sẽ xuất tín hiệu đầu ra khi tia sáng bị vật thể che khuất (không nhận được ánh sáng phản xạ).

2. Tôi có thể dùng cảm biến này để phát hiện chai nước trong suốt không?
Do sử dụng nguyên lý phản xạ khuếch tán, thiết bị hoạt động tốt nhất với vật thể đục hoặc có màu. Với vật trong suốt, hiệu quả sẽ giảm đáng kể.

3. Làm sao để tăng khoảng cách phát hiện lên tối đa 2m?
Bạn hãy xoay biến trở điều chỉnh độ nhạy trên thân máy theo chiều kim đồng hồ để tăng cường độ nhạy.

4. Sự khác biệt giữa PNP và NPN là gì?
PNP (như model này) xuất mức điện áp cao (+), thường dùng cho các PLC nhận tín hiệu Sink. NPN xuất mức điện áp thấp (-).

5. Tiêu chuẩn IP64 có giúp cảm biến chống nước được không?
IP64 giúp chống bụi hoàn toàn và chống nước bắn từ mọi hướng, nhưng không dùng để ngâm dưới nước.

6. Tại sao cảm biến không nhận diện được vật ở khoảng cách 2m?
Có thể do bề mặt vật quá tối hoặc quá bóng, hoặc bạn chưa điều chỉnh biến trở độ nhạy phù hợp.

7. Thời gian đáp ứng 1ms có ý nghĩa gì?
Nó cho phép cảm biến bắt kịp các vật thể di chuyển cực nhanh trên băng tải mà không bị trễ tín hiệu.

8. Cảm biến có bị ảnh hưởng bởi ánh sáng môi trường không?
Sản phẩm sử dụng LED hồng ngoại và bộ lọc quang học nên hạn chế tối đa nhiễu từ ánh sáng đèn điện hoặc ánh sáng mặt trời.

9. Tôi có thể mua phụ kiện lắp đặt ở đâu?
Bạn có thể liên hệ trực tiếp với AUT VN để được tư vấn đầy đủ phụ kiện đi kèm.

10. Sản phẩm có được bảo hành không?
Có, mọi sản phẩm Autonics tại AUT VN đều được bảo hành chính hãng theo tiêu chuẩn nhà sản xuất.
