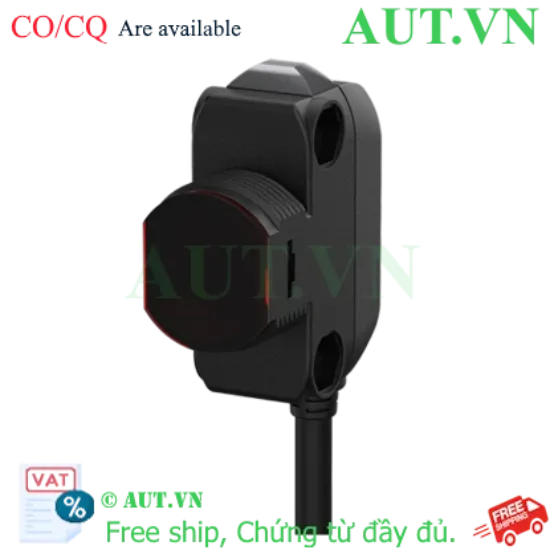

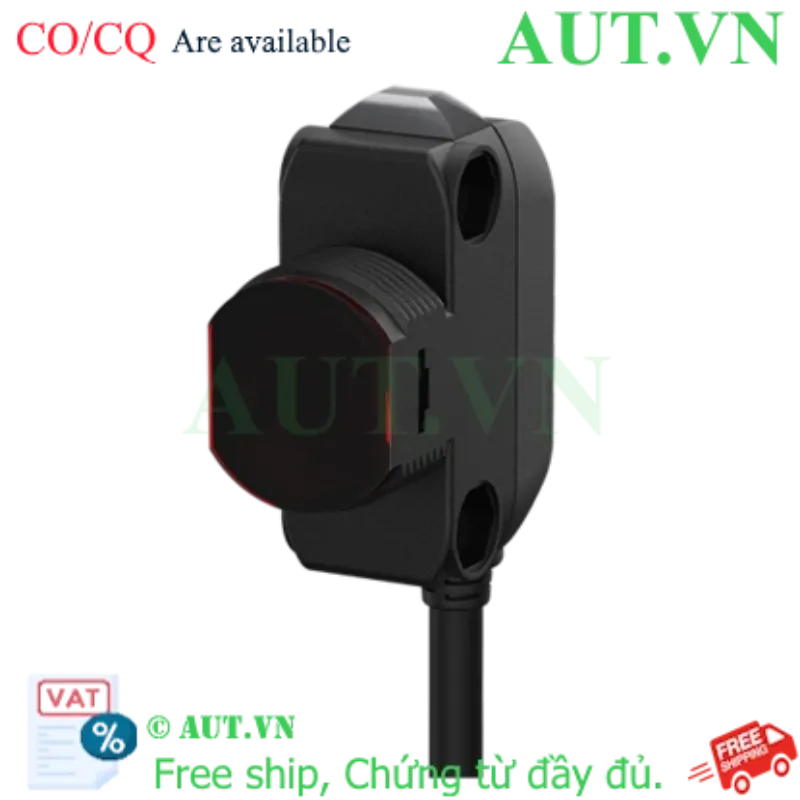

Cảm biến quang Autonics BH1M-DDT | Phản xạ khuếch tán 1m, Dual NPN/PNP, IP67

Công nghệ phản xạ khuếch tán: Phát hiện vật thể trong phạm vi 1m mà không cần gương phản xạ, giúp tiết kiệm chi phí và không gian.
Ngõ ra vạn năng (Dual Output): Tích hợp đồng thời cả NPN và PNP, tương thích hoàn hảo với mọi dòng PLC (Siemens, Mitsubishi, Omron...).
Độ bền vượt trội: Chuẩn bảo vệ IP67 chống bụi và nước tuyệt đối, hoạt động ổn định trong môi trường công nghiệp khắc nghiệt.
Điều chỉnh linh hoạt: Tích hợp núm vặn độ nhạy và công tắc gạt Light-ON/Dark-ON, dễ dàng setup cho mọi loại vật liệu.

nhà chế tạo: Autonics

SKU: BH1M-DDT

Tải xuống mẫu

Giá cũ: 1.415.700 ₫

Giá bán: 1.132.560 ₫

Số lượng:

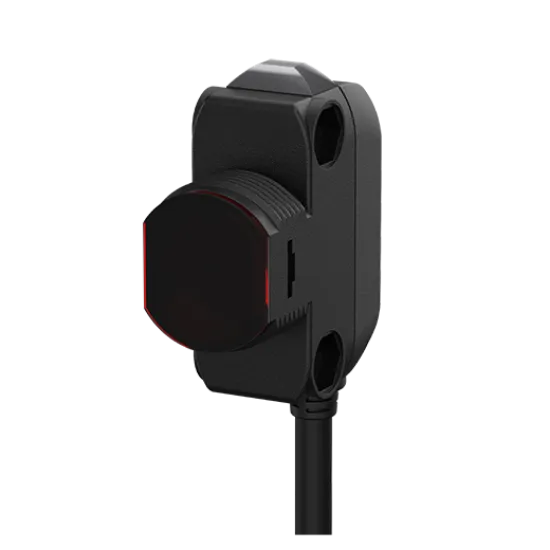

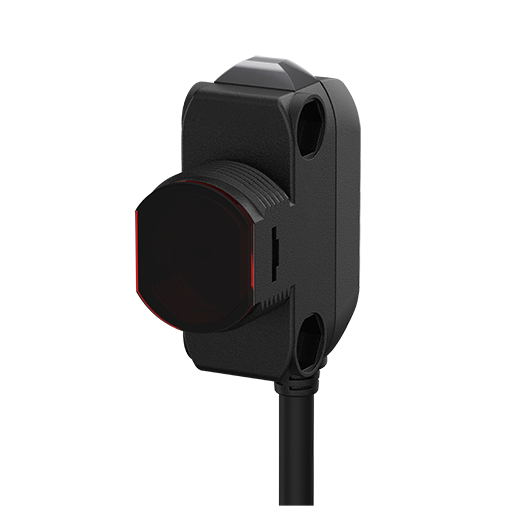

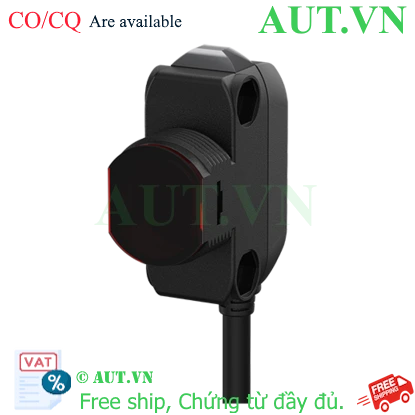

Giới thiệu Cảm biến quang Autonics BH1M-DDT

Cảm biến quang Autonics BH1M-DDT là dòng cảm biến quang điện cao cấp thuộc series BH của Autonics, được thiết kế để giải quyết bài toán về sự linh hoạt và độ chính xác trong tự động hóa. Sản phẩm sử dụng nguyên lý phản xạ khuếch tán (Diffuse Reflective), cho phép thiết bị phát và thu tín hiệu trực tiếp từ bề mặt vật thể mà không cần lắp đặt gương phản xạ phức tạp. Được phân phối chính hãng bởi AUT VN, BH1M-DDT là giải pháp tối ưu để tối ưu hóa không gian lắp đặt và giảm thiểu chi phí vật tư cho doanh nghiệp.

Điểm nổi bật của Autonics BH1M-DDT

Ngõ ra kép NPN/PNP độc đáo: Đây là điểm khác biệt lớn nhất. Thay vì phải chọn mua một trong hai loại, BH1M-DDT cung cấp cả hai ngõ ra, giúp bạn dễ dàng kết nối với bất kỳ hệ thống điều khiển nào (PLC, Relay, Controller) mà không lo sai lệch mã hàng.
Khả năng hoạt động trong môi trường khắc nghiệt: Với tiêu chuẩn IP67, cảm biến có khả năng chống bụi hoàn toàn và chịu được tia nước bắn, cực kỳ phù hợp cho các nhà máy thực phẩm, dệt may hoặc sản xuất linh kiện điện tử.
Đáp ứng tốc độ cao: Thời gian đáp ứng cực nhanh (dưới 1ms) giúp bắt kịp các vật thể di chuyển trên băng tải tốc độ cao, đảm bảo độ chính xác tuyệt đối cho dây chuyền sản xuất.
Thiết kế nhỏ gọn, dễ lắp đặt: Giúp tiết kiệm diện tích trong các tủ điện hoặc các vị trí máy móc chật hẹp.

Bảng thông số kỹ thuật chi tiết

Thông số kỹ thuật	Chi tiết giá trị
Thương hiệu	Autonics (Hàn Quốc)
Model	BH1M-DDT
Loại cảm biến	Phản xạ khuếch tán (Diffuse Reflective)
Khoảng cách phát hiện	100mm đến 1m (Có thể điều chỉnh)
Nguồn sáng	LED hồng ngoại (Bước sóng 850nm)
Ngõ ra điều khiển	Dual Output (NPN và PNP đồng thời)
Điện áp nguồn cấp	12-24VDC ±10%
Dòng tiêu thụ	≤ 20mA
Thời gian đáp ứng	≤ 1ms
Tiêu chuẩn bảo vệ	IP67 (Chống bụi, kháng nước)
Chất liệu thân	Nhựa kỹ thuật cao cấp (ABS/Polycarbonate)
Kiểu kết nối	Cáp kết nối cố định

Nguồn tham khảo: Autonics Official

Lợi ích khi đầu tư Autonics BH1M-DDT

Tối ưu chi phí: Không cần mua gương phản xạ và giảm thiểu thời gian bảo trì hệ thống.
Tính linh hoạt cực cao: Ngõ ra Dual NPN/PNP giúp kỹ thuật viên dễ dàng thay thế hoặc nâng cấp hệ thống PLC mà không phải thay đổi cảm biến.
Đảm bảo sản xuất liên tục: Độ bền chuẩn IP67 giúp giảm thiểu thời gian dừng máy (downtime) do lỗi cảm biến do môi trường.
Dễ dàng sử dụng: Các thông số điều chỉnh được đưa ra bề mặt ngoài, giúp việc setup diễn ra nhanh chóng, chính xác.

Hướng dẫn lắp đặt và sử dụng (How-to)

Bước 1: Xác định vị trí lắp đặt - Cố định cảm biến lên giá đỡ sao cho mặt cảm biến hướng thẳng về phía vật thể cần phát hiện trong khoảng cách dưới 1m.
Bước 2: Đấu nối nguồn và tín hiệu - Kết nối dây Nâu (+V), dây Xanh dương (0V). Sử dụng dây Đen cho ngõ ra NPN và dây Trắng cho ngõ ra PNP tùy theo yêu cầu của PLC.
Bước 3: Chọn chế độ hoạt động - Gạt công tắc sang Light-ON (kích hoạt khi có ánh sáng phản xạ) hoặc Dark-ON (kích hoạt khi ánh sáng bị che khuất).
Bước 4: Cân chỉnh độ nhạy - Đưa vật thể vào vùng phát hiện, xoay núm vặn (Sensitivity Adjuster) cho đến khi đèn LED báo trạng thái chuyển đổi chính xác.

Sản phẩm thường sử dụng cùng với

Để tối ưu hóa hệ thống tự động hóa, Autonics BH1M-DDT thường được kết hợp với:

Bộ điều khiển: PLC Siemens S7-1200, Mitsubishi FX Series, Omron CP1E.
Thiết bị chuyển đổi: Nguồn Switching 24VDC (Meanwell, Autonics).
Thiết bị đóng cắt: Relay trung gian 24VDC hoặc Contactor.
Phụ kiện lắp đặt: Giá đỡ cảm biến (Bracket) bằng inox hoặc nhôm.

Ứng dụng thực tế của sản phẩm

Ngành đóng gói: Kiểm tra sự hiện diện của sản phẩm trên băng tải, đếm số lượng sản phẩm.
Sản xuất thực phẩm: Phát hiện chai lọ, hộp giấy trong dây chuyền chiết rót và đóng gói.
Ngành Logistics: Nhận diện kiện hàng, pallet di chuyển trong kho thông minh.
Sản xuất linh kiện: Kiểm tra vị trí sản phẩm trong các máy lắp ráp tự động.

Câu hỏi thường gặp (FAQ)

Hỏi: Cảm biến BH1M-DDT có cần dùng thêm gương không?
Đáp: Không, đây là cảm biến phản xạ khuếch tán, nó thu tín hiệu phản xạ trực tiếp từ bề mặt vật thể.
Hỏi: Tại sao sản phẩm lại có cả ngõ ra NPN và PNP?
Đáp: Đây là tính năng Dual Output giúp thiết bị tương thích với mọi loại PLC trên thị trường, giúp bạn không phải lo lắng về việc đặt nhầm mã hàng.
Hỏi: Khoảng cách phát hiện tối đa là bao nhiêu?
Đáp: Khoảng cách tối đa là 1m, tuy nhiên bạn có thể điều chỉnh ngắn lại bằng núm vặn độ nhạy để phù hợp với thực tế.
Hỏi: Cảm biến này có chống nước được không?
Đáp: Có, sản phẩm đạt chuẩn IP67, có khả năng chống bụi và kháng nước bắn mạnh.
Hỏi: Làm thế nào để biết cảm biến đang hoạt động bình thường?
Đáp: Bạn quan sát đèn LED chỉ báo trên thân cảm biến. Đèn sẽ chuyển trạng thái khi vật thể đi qua vùng phát hiện.
Hỏi: Màu sắc vật thể có ảnh hưởng đến độ chính xác không?
Đáp: Có, vật thể màu sáng thường phản xạ tốt hơn vật thể màu tối. Bạn nên điều chỉnh núm độ nhạy để đạt kết quả tốt nhất.
Hỏi: Sự khác nhau giữa Light-ON và Dark-ON là gì?
Đáp: Light-ON sẽ xuất tín hiệu khi nhận được ánh sáng phản xạ; Dark-ON sẽ xuất tín hiệu khi ánh sáng bị chặn lại.
Hỏi: Nguồn điện sử dụng cho BH1M-DDT là gì?
Đáp: Thiết bị sử dụng nguồn điện một chiều (DC) từ 12V đến 24V.
