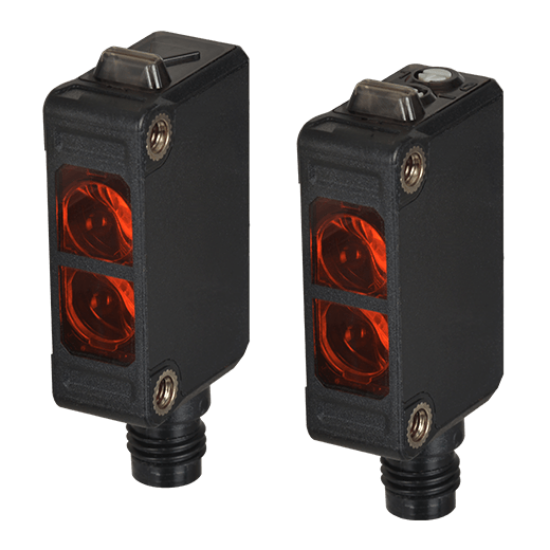

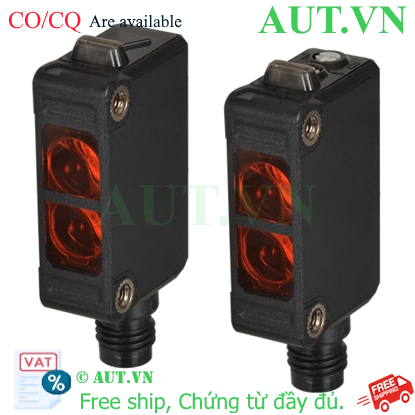

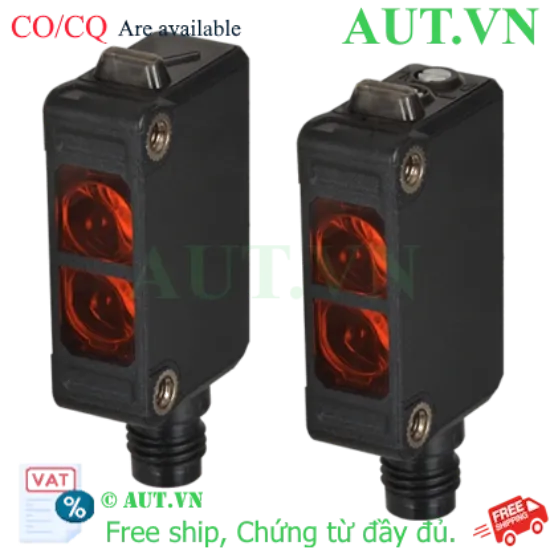

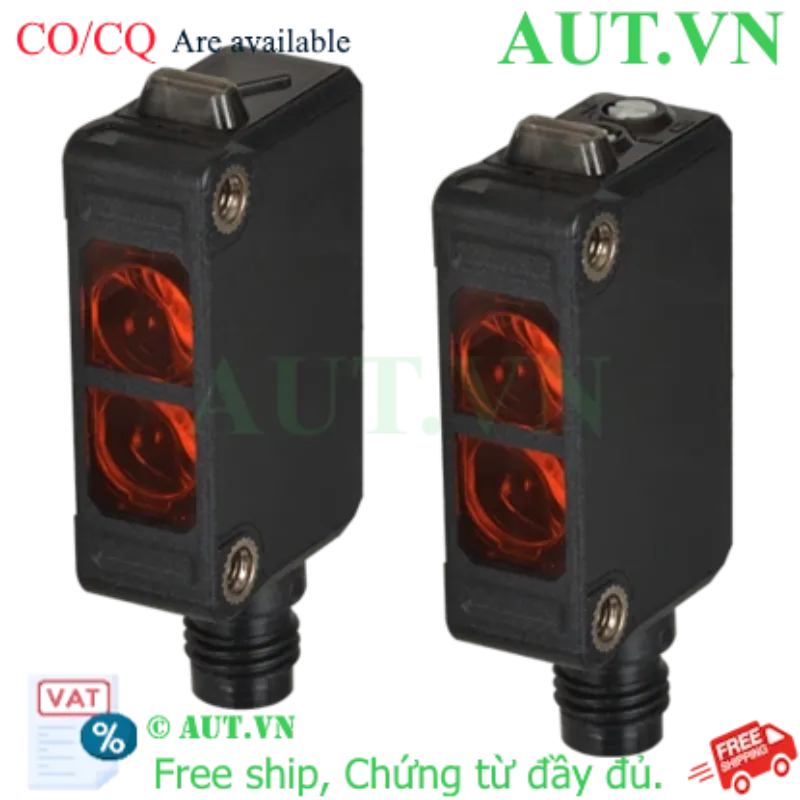

Cảm biến quang Autonics BJR10M-TDT-C-F | Thu Phát Riêng 10m, NPN, Chống Dầu IP67F

Công nghệ: Thu - Phát riêng (Through-beam) cho độ chính xác và độ tin cậy tuyệt đối.
Khoảng cách phát hiện: Lên đến 10m, lý tưởng cho các hệ thống băng tải và kiểm soát diện rộng.
Ngõ ra: NPN (Open Collector) tương thích hoàn hảo với các dòng PLC phổ biến.
Độ bền vượt trội: Tiêu chuẩn IP67/IP67F chuyên dụng chống nước và chống dầu công nghiệp.
Tính năng linh hoạt: Tích hợp công tắc chuyển đổi chế độ Light ON / Dark ON dễ dàng cài đặt.

nhà chế tạo: Autonics

SKU: BJR10M-TDT-C-F

Tải xuống mẫu

Giá cũ: 2.518.800 ₫

Giá bán: 2.015.040 ₫

Số lượng:

Giới thiệu Cảm biến quang Autonics BJR10M-TDT-C-F

Trong các hệ thống tự động hóa hiện đại, việc phát hiện vật thể ở khoảng cách xa và trong môi trường khắc nghiệt luôn là bài toán khó. Cảm biến quang Autonics BJR10M-TDT-C-F chính là giải pháp tối ưu dành cho bạn. Thuộc dòng BJR cao cấp từ thương hiệu Autonics danh tiếng, sản phẩm sử dụng nguyên lý thu - phát riêng biệt, giúp duy trì sự ổn định ngay cả khi môi trường có nhiều bụi bẩn hoặc nhiễu sáng.

Với khả năng hoạt động bền bỉ trong môi trường dầu mỡ và tầm phát xa lên đến 10m, BJR10M-TDT-C-F đóng vai trò như một "mắt thần" chính xác, giúp dây chuyền sản xuất của bạn vận hành liên tục, giảm thiểu tối đa sai sót và thời gian dừng máy.

Điểm nổi bật của Autonics BJR10M-TDT-C-F

Khả năng chống dầu chuyên dụng: Đạt chuẩn IP67F (theo tiêu chuẩn JEM), giúp thiết bị hoạt động hoàn hảo trong các xưởng cơ khí, ô tô có nhiều dầu làm mát và chất lỏng ăn mòn.
Tầm phát xa ấn tượng: Khoảng cách 10m cho phép giám sát các luồng hàng hóa lớn hoặc các băng tải rộng mà không cần lắp đặt quá nhiều thiết bị.
Tốc độ phản hồi cực nhanh: Với thời gian đáp ứng chỉ 1ms, cảm biến đảm bảo bắt kịp những vật thể di chuyển với tốc độ cao trên dây chuyền.
Dễ dàng tùy biến: Công tắc chuyển đổi Light ON/Dark ON cho phép kỹ thuật viên thay đổi logic điều khiển ngay lập tức mà không cần đấu nối lại dây.

Bảng thông số kỹ thuật chi tiết

Thông số kỹ thuật Autonics BJR10M-TDT-C-F
Loại cảm biến	Thu - Phát riêng (Through-beam)
Khoảng cách phát hiện	10m (Vật liệu đục tối thiểu Ø12mm)
Nguồn sáng	LED đỏ (Bước sóng 660nm)
Thời gian đáp ứng	Tối đa 1ms
Điện áp nguồn cấp	10-30VDC (Sai số ±10%)
Dòng tiêu thụ	Bộ phát/Bộ thu: Tối đa 20mA
Kiểu ngõ ra	NPN (Open Collector)
Chế độ hoạt động	Light ON / Dark ON (Cài đặt bằng công tắc)
Cấp bảo vệ	IP67 (IEC), IP67F (JEM) - Chống dầu chuyên dụng
Nhiệt độ vận hành	-25 đến 60℃
Chất liệu vỏ	ABS, PA12, PMMA

Nguồn tham khảo: Autonics Official Website

Lợi ích khi đầu tư sản phẩm

Việc lựa chọn cảm biến quang Autonics BJR10M-TDT-C-F mang lại giá trị kinh tế lâu dài cho doanh nghiệp:

Tối ưu chi phí bảo trì: Độ bền cao và khả năng chống dầu IP67F giúp giảm tần suất thay thế linh kiện trong môi trường công nghiệp nặng.
Nâng cao năng suất: Sự chính xác tuyệt đối giúp loại bỏ lỗi bỏ sót sản phẩm, đảm bảo chất lượng đầu ra đồng nhất.
Lắp đặt linh hoạt: Thiết kế nhỏ gọn nhưng mạnh mẽ, dễ dàng tích hợp vào mọi hệ thống máy móc sẵn có.

Hướng dẫn lắp đặt và sử dụng (How-to)

Bước 1: Định vị thiết bị: Lắp đặt bộ phát (Emitter) và bộ thu (Receiver) đối diện nhau trên một trục thẳng. Khoảng cách lắp đặt phải nằm trong phạm vi 10m.
Bước 2: Căn chỉnh tia sáng: Điều chỉnh góc độ sao cho tia LED đỏ từ bộ phát chiếu thẳng vào mắt nhận của bộ thu. Kiểm tra đèn chỉ báo tín hiệu để xác nhận sự đồng bộ.
Bước 3: Đấu nối điện: Kết nối nguồn điện 10-30VDC. Đấu dây ngõ ra NPN vào chân input của PLC hoặc Relay điều khiển.
Bước 4: Thiết lập chế độ: Gạt công tắc trên thân cảm biến sang chế độ Light ON (kích hoạt khi có ánh sáng) hoặc Dark ON (kích hoạt khi bị vật cản) tùy theo nhu cầu logic.
Bước 5: Vận hành thử: Cho vật thể đi qua vùng phát hiện để kiểm tra phản hồi của tín hiệu ngõ ra.

Sản phẩm sử dụng chung (isRelatedTo)

Để hệ thống tự động hóa vận hành ổn định nhất, bạn nên kết hợp BJR10M-TDT-C-F với:

Bộ nguồn DC 24V: Cung cấp nguồn điện sạch và ổn định.
Bộ điều khiển PLC (Mitsubishi, Siemens, Omron): Để xử lý tín hiệu NPN từ cảm biến.
Giá đỡ (Bracket) chuyên dụng: Giúp cố định vị trí thu phát chính xác, tránh rung lắc.
Dây cáp tín hiệu chống nhiễu: Đảm bảo tín hiệu truyền tải không bị sai lệch.

Ứng dụng thực tế (Application)

Sản phẩm được tin dùng trong nhiều lĩnh vực công nghiệp trọng điểm:

Sản xuất thực phẩm & Đồ uống: Đếm chai lọ, kiểm soát sản phẩm trên băng tải trong môi trường ẩm ướt.
Công nghiệp Ô tô & Cơ khí: Giám sát vị trí phôi, linh kiện trong môi trường có nhiều dầu cắt gọt.
Logistics & Kho vận: Kiểm soát kích thước và số lượng kiện hàng tại các cổng phân loại tự động.
Ngành Dệt may: Phát hiện cuộn vải, vật liệu di chuyển trong môi trường nhiều bụi mịn.

Câu hỏi thường gặp (FAQ)

1. Tại sao tôi nên chọn dòng thu phát riêng thay vì cảm biến phản xạ gương?
Cảm biến thu phát riêng (Through-beam) có khoảng cách phát xa hơn, độ chính xác cao hơn và ít bị ảnh hưởng bởi màu sắc hay độ bóng của vật thể hơn so với loại phản xạ gương.

2. Tiêu chuẩn IP67F có gì khác so với IP67 thông thường?
IP67F là tiêu chuẩn nâng cao (theo JEM), bổ sung khả năng chống chịu đặc biệt với dầu công nghiệp, ngăn chặn tình trạng vỏ bị ăn mòn hoặc thấm dầu vào mạch điện.

3. Tôi có thể dùng cảm biến NPN này cho PLC ngõ vào PNP được không?
Không trực tiếp được. Bạn cần sử dụng thêm một relay trung gian hoặc bộ chuyển đổi tín hiệu NPN sang PNP để đảm bảo tương thích.

4. Khoảng cách 10m có thực sự đạt được trong môi trường bụi bẩn không?
Khoảng cách 10m là trong điều kiện lý tưởng. Trong môi trường quá bụi, bạn nên giảm khoảng cách lắp đặt để đảm bảo độ ổn định tối đa.

5. Làm cách nào để xác định bộ thu và bộ phát đã thẳng hàng?
Quan sát đèn LED chỉ báo trên bộ thu. Khi đèn sáng ổn định, nghĩa là tia sáng từ bộ phát đã chiếu trúng tâm bộ thu.

6. Cảm biến này có chịu được mưa không?
Có, với chuẩn IP67, sản phẩm có khả năng chống nước tốt, phù hợp lắp đặt ở những vị trí có độ ẩm cao hoặc tiếp xúc với nước mưa nhẹ.

7. Sự khác biệt giữa chế độ Light ON và Dark ON là gì?
Light ON: Ngõ ra sẽ ở trạng thái ON khi nhận được ánh sáng. Dark ON: Ngõ ra sẽ ở trạng thái ON khi tia sáng bị vật thể che khuất.

8. Sản phẩm có được bảo hành chính hãng không?
Có, khi mua tại AUT VN, sản phẩm được bảo hành chính hãng theo tiêu chuẩn của Autonics.

9. Vật thể nhỏ nhất cảm biến có thể nhận biết là bao nhiêu?
Ở khoảng cách 10m, thiết bị hoạt động ổn định nhất với các vật thể đục có đường kính tối thiểu là 12mm.

10. AUT VN có hỗ trợ kỹ thuật sau bán hàng không?
Có, AUT VN cung cấp hỗ trợ kỹ thuật 24/7, giúp khách hàng cài đặt và xử lý các vấn đề phát sinh về thiết bị.
