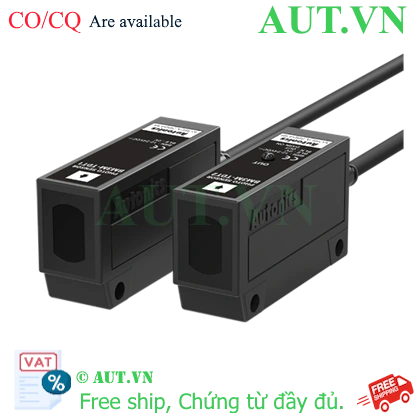

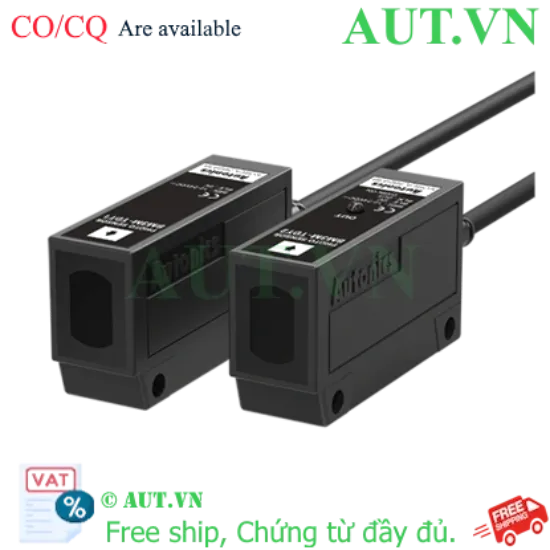

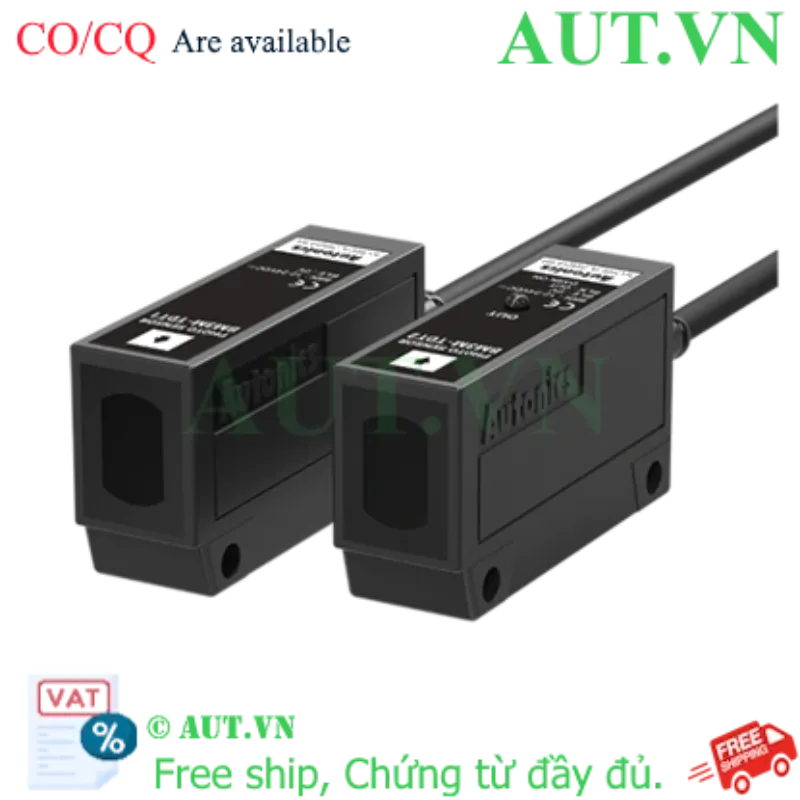

Trong môi trường sản xuất tự động hóa, việc phát hiện vật thể một cách chính xác là yếu tố then chốt để đảm bảo dây chuyền vận hành mượt mà. Cảm biến quang Autonics BM3M-TDT1,2 là dòng cảm biến thu phát độc lập chất lượng cao, được thiết kế để phát hiện các vật thể đục với khoảng cách xa và độ tin cậy tuyệt đối. Với thương hiệu Autonics danh tiếng, sản phẩm này là sự lựa chọn hàng đầu cho các kỹ sư tự động hóa tại Việt Nam.
Điểm nổi bật của BM3M-TDT1,2
- Khoảng cách phát hiện ấn tượng: Với tầm xa 3m, sản phẩm cho phép giám sát các khu vực rộng mà không cần lắp đặt quá nhiều thiết bị.
- Độ bền công nghiệp: Vỏ chế tạo từ nhựa ABS và Polycarbonate cao cấp, chịu được môi trường khắc nghiệt trong nhà xưởng.
- Tốc độ phản hồi cực nhanh: Thời gian đáp ứng tối đa 3ms giúp hệ thống phản ứng tức thì với các vật thể di chuyển tốc độ cao.
- Hoạt động ổn định: Khả năng chống nhiễu ánh sáng mặt trời lên đến 11,000lx, đảm bảo không xảy ra báo động giả.
Thông số kỹ thuật chi tiết
Thông số kỹ thuật Autonics BM3M-TDT1,2
| Loại phát hiện |
Thu phát độc lập (Through-beam) |
| Khoảng cách phát hiện |
3m (Vật liệu đục tối thiểu Ø8mm) |
| Nguồn sáng |
LED hồng ngoại (Bước sóng 940nm) |
| Thời gian đáp ứng |
Tối đa 3ms |
| Nguồn cấp điện |
12-24VDC $\pm$10% (Sóng P-P: max 10%) |
| Dòng tiêu thụ |
Bộ phát/Bộ thu: Tối đa 45mA |
| Chế độ hoạt động |
Dark ON (Kích hoạt khi ngắt tia sáng) |
| Ngõ ra điều khiển |
NPN mạch thu hở (Open Collector) |
| Kiểu kết nối |
Cáp nối sẵn (Ø4, dài 2m) |
| Điều kiện môi trường |
Nhiệt độ: -10 đến 60℃ | Độ ẩm: 35 đến 85%RH |
| Chất liệu cấu tạo |
Vỏ ABS, mặt phát hiện Polycarbonate, giá đỡ Thép mạ |
Lợi ích khi sử dụng sản phẩm
- Tối ưu hóa chi phí: Giảm thiểu sai sót trong sản xuất, từ đó giảm tỉ lệ hàng lỗi.
- Lắp đặt dễ dàng: Thiết kế chuẩn hóa, tương thích với nhiều loại giá đỡ công nghiệp.
- Tin cậy tuyệt đối: Sản phẩm chính hãng Autonics đảm bảo tuổi thọ dài lâu, ít bảo trì.
Hướng dẫn lắp đặt và sử dụng (How-to)
- Bước 1: Cố định vị trí: Gắn bộ phát (Emitter) và bộ thu (Receiver) đối diện nhau thông qua giá đỡ.
- Bước 2: Căn chỉnh tia sáng: Điều chỉnh vị trí sao cho tia sáng từ bộ phát chiếu chính xác vào tâm của bộ thu (Đèn chỉ báo trên bộ thu sẽ sáng/tắt tùy chế độ).
- Bước 3: Đấu nối điện: Kết nối nguồn 12-24VDC (Dây nâu: +, Dây xanh: -) và dây tín hiệu ngõ ra (Dây đen).
- Bước 4: Kiểm tra: Đặt vật thể cắt ngang tia sáng để kiểm tra tín hiệu ngõ ra có hoạt động đúng theo chế độ Dark ON hay không.
Sản phẩm sử dụng chung
- Giá đỡ cảm biến (Sensor Brackets) phù hợp kích thước 16x28x51mm.
- Bộ nguồn DC 24V (Power Supply) chính hãng.
- PLC (Siemens, Mitsubishi, Omron) để tiếp nhận tín hiệu từ ngõ ra NPN.
- Rơ le trung gian để điều khiển tải công suất lớn.
Ứng dụng thực tế
Cảm biến quang Autonics BM3M-TDT1,2 được ứng dụng rộng rãi trong:
- Hệ thống băng tải: Phát hiện sản phẩm đi qua để đếm số lượng hoặc kích hoạt cánh tay robot.
- Giám sát an toàn: Tạo hàng rào quang điện đơn giản để cảnh báo khi có người hoặc vật xâm nhập vùng nguy hiểm.
- Kiểm tra đóng gói: Phát hiện nắp chai hoặc nhãn mác trên bao bì sản phẩm.
- Quản lý kho tự động: Phát hiện vị trí pallet trong hệ thống lưu trữ tự động.
Câu hỏi thường gặp (FAQ)
1. BM3M-TDT1,2 là loại cảm biến gì?
Đây là cảm biến quang điện loại thu phát độc lập (Through-beam), gồm một bộ phát và một bộ thu riêng biệt.
2. Khoảng cách phát hiện tối đa là bao nhiêu?
Sản phẩm có khoảng cách phát hiện lên đến 3 mét.
3. Ngõ ra NPN và Dark ON nghĩa là gì?
NPN là kiểu ngõ ra thu hở cực thu; Dark ON nghĩa là cảm biến sẽ xuất tín hiệu khi tia sáng bị vật thể che khuất.
4. Sản phẩm có chống được nước không?
Vỏ nhựa ABS cao cấp bảo vệ thiết bị, tuy nhiên bạn nên kiểm tra cấp bảo vệ IP trong datasheet cho môi trường đặc thù.
5. Tại sao tôi không nhận được tín hiệu dù đã lắp đúng?
Hãy kiểm tra lại việc căn chỉnh tia sáng giữa bộ phát và bộ thu, đảm bảo không có vật cản che khuất tia sáng.
6. Nguồn cấp điện yêu cầu là bao nhiêu?
Thiết bị hoạt động với nguồn DC từ 12V đến 24V.
7. Tôi có thể dùng cảm biến này để phát hiện vật trong suốt không?
Sản phẩm này tối ưu cho vật liệu đục (min Ø8mm). Với vật trong suốt, bạn nên tham khảo các dòng chuyên dụng hơn của Autonics.
8. Thời gian giao hàng và bảo hành tại AUT VN như thế nào?
AUT VN cung cấp hàng chính hãng, bảo hành theo tiêu chuẩn Autonics Việt Nam, hỗ trợ kỹ thuật miễn phí.
9. Có xuất được hóa đơn VAT và CO/CQ không?
Có, AUT VN cung cấp đầy đủ hóa đơn VAT và CO/CQ công chứng từ Autonics Vina.
10. Chiều dài dây cáp đi kèm là bao nhiêu?
Sản phẩm đi kèm dây cáp dài 2 mét.
Nguồn tham khảo: Autonics Official Website
