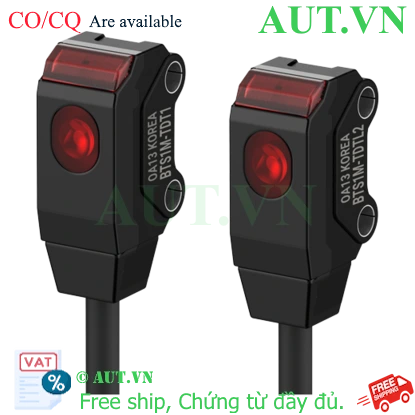

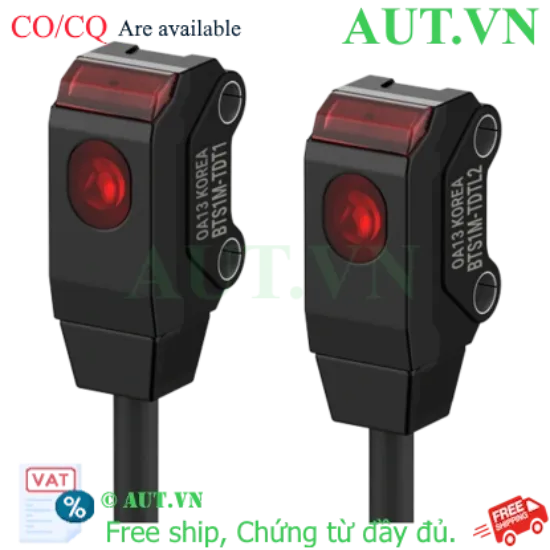

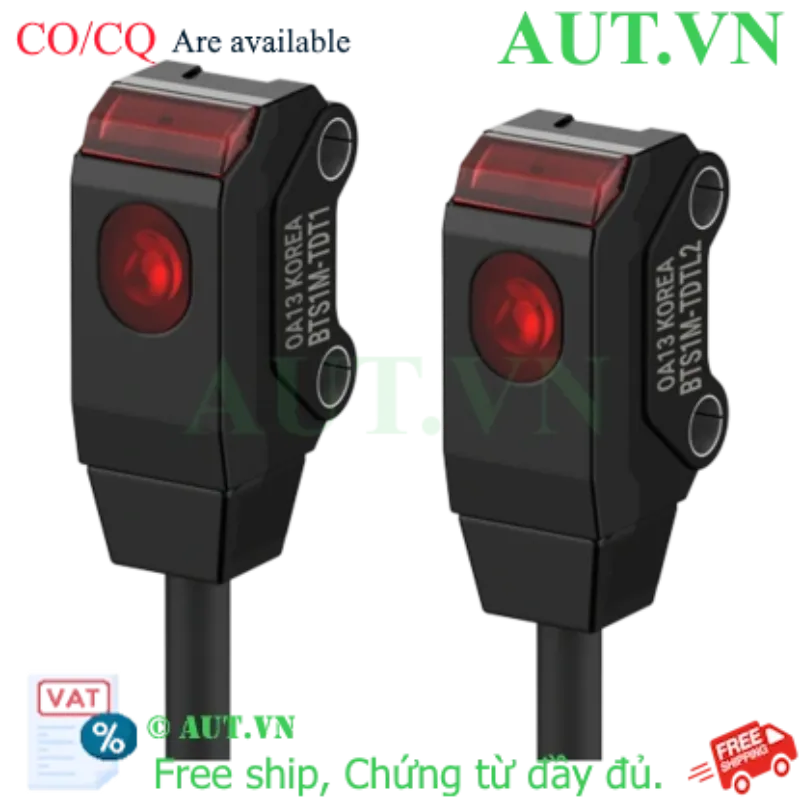

Cảm biến quang Autonics BTS1M-TDTL | Thu phát 1m, Ngõ ra NPN, Siêu nhỏ gọn IP67

Loại cảm biến: Thu phát (Through-beam) với khoảng cách phát hiện tối ưu lên đến 1m.
Ngõ ra: NPN (Open collector), chế độ Light ON, tương thích hoàn hảo với PLC.
Thiết kế: Kích thước Mini siêu nhỏ gọn, tối ưu cho không gian lắp đặt hẹp.
Độ bền: Tiêu chuẩn chống bụi/nước IP67, vận hành ổn định trong môi trường khắc nghiệt.
Thương hiệu: Autonics chính hãng, phân phối bởi AUT VN.

nhà chế tạo: Autonics

SKU: BTS1M-TDTL

Tải xuống mẫu

Giá cũ: 1.507.500 ₫

Giá bán: 1.206.000 ₫

Số lượng:

Giới thiệu cảm biến quang điện Autonics BTS1M-TDTL

Cảm biến quang Autonics BTS1M-TDTL là giải pháp công nghệ hàng đầu trong lĩnh vực tự động hóa hiện đại. Sử dụng cơ chế thu phát (Through-beam), thiết bị tạo ra một rào cản quang học giữa bộ phát và bộ thu, giúp nhận diện vật thể với độ chính xác tuyệt đối ở khoảng cách lên đến 1 mét. Với thiết kế Mini siêu nhỏ gọn, đây là sự lựa chọn lý tưởng cho các hệ thống yêu cầu sự tinh tế về không gian nhưng đòi hỏi khắt khe về hiệu suất như: đếm sản phẩm tốc độ cao, phân loại linh kiện điện tử hoặc kiểm soát vị trí chính xác trong dây chuyền sản xuất.

Điểm nổi bật của Autonics BTS1M-TDTL

Kích thước Mini tối ưu: Dễ dàng tích hợp vào những vị trí chật hẹp nhất của máy móc, nơi các dòng cảm biến tiêu chuẩn không thể lắp đặt.
Tốc độ phản hồi siêu tốc: Thời gian đáp ứng cực nhanh (≤ 1ms), đảm bảo không bỏ sót bất kỳ vật thể nào ngay cả trên băng tải tốc độ cao.
Độ tin cậy tuyệt đối: Nguồn sáng LED đỏ (650nm) giúp quá trình căn chỉnh trục quang học trở nên trực quan, dễ dàng và chính xác.
Khả năng chống chịu vượt trội: Đạt chuẩn IP67, bảo vệ thiết bị hoàn toàn khỏi bụi bẩn và sự xâm nhập của nước, giúp kéo dài tuổi thọ trong môi trường nhà máy công nghiệp.

Bảng thông số kỹ thuật chi tiết

Thông số kỹ thuật	Giá trị chi tiết
Loại phát hiện	Thu phát (Through-beam)
Khoảng cách phát hiện	Tối đa 1m
Nguồn sáng	LED đỏ (Bước sóng 650nm)
Thời gian đáp ứng	≤ 1ms
Ngõ ra điều khiển	NPN (Open collector)
Chế độ hoạt động	Light ON
Điện áp định mức	12-24VDC (Ripple pp 10% max)
Cấp bảo vệ	IP67
Kích thước vật thể tối thiểu	Ø2mm

Nguồn tham khảo kỹ thuật: Autonics Official

Lợi ích khi đầu tư Autonics BTS1M-TDTL

Việc ứng dụng cảm biến quang Autonics BTS1M-TDTL mang lại những giá trị kinh tế và kỹ thuật vượt trội cho doanh nghiệp:

Tối đa hóa độ chính xác: Loại bỏ hoàn toàn các lỗi nhận diện do màu sắc, độ bóng hay bề mặt vật thể phản xạ không đều (điểm yếu của cảm biến phản xạ gương).
Tối ưu hóa chi phí vận hành: Thiết kế bền bỉ giúp giảm thiểu thời gian dừng máy (downtime) và tiết kiệm chi phí bảo trì định kỳ.
Dễ dàng tích hợp hệ thống: Ngõ ra NPN chuẩn giúp kết nối ngay lập tức với các dòng PLC phổ biến như Mitsubishi, Omron, Siemens... mà không cần bộ chuyển đổi phức tạp.

Hướng dẫn lắp đặt và vận hành (How-to)

Bước 1 - Lắp đặt vị trí: Cố định bộ phát (Emitter) và bộ thu (Receiver) đối diện nhau trên một đường thẳng tuyệt đối để tia sáng không bị lệch.
Bước 2 - Căn chỉnh quang học: Điều chỉnh góc độ của bộ phát sao cho tia LED đỏ đi trực tiếp vào tâm bộ thu. Quan sát đèn chỉ thị để đảm bảo tín hiệu đã ổn định.
Bước 3 - Đấu nối điện: Kết nối nguồn DC 12-24V. Đấu dây ngõ ra NPN vào chân Input tương ứng trên PLC hoặc Relay điều khiển.
Bước 4 - Kiểm tra vận hành: Đưa vật thể cắt ngang vùng tia sáng và kiểm tra sự thay đổi trạng thái của đèn LED cùng tín hiệu ngõ ra (chế độ Light ON) để xác nhận hoạt động đúng.

Sản phẩm sử dụng chung và Phụ kiện đi kèm

Để tối ưu hóa công năng, quý khách nên kết hợp với:

Phụ kiện Slit (BTS1M-ST: Ø1): Giúp thu hẹp vùng quét, cực kỳ hữu ích khi cần phát hiện vật thể siêu nhỏ hoặc tránh nhiễu môi trường.
Giá đỡ (Bracket) chuyên dụng: Giúp cố định thiết bị chắc chắn, chống rung lắc, đảm bảo sự thẳng hàng của trục quang học.

Ứng dụng thực tế của sản phẩm

Ngành đóng gói: Đếm chai lọ, hộp thực phẩm, đóng gói dược phẩm trên băng tải tốc độ cao.
Sản xuất linh kiện điện tử: Kiểm soát sự hiện diện và vị trí của các linh kiện nhỏ trên dây chuyền SMT.
Công nghiệp thực phẩm & đồ uống: Kiểm tra sản phẩm trong môi trường có độ ẩm cao hoặc thường xuyên vệ sinh bằng nước.
Robot & Tự động hóa: Làm công tắc quang học cho cánh tay robot hoặc hệ thống phân loại tự động thông minh.

Câu hỏi thường gặp (FAQ)

1. Cảm biến BTS1M-TDTL là loại cảm biến gì?
Đây là cảm biến quang điện loại thu phát độc lập (Through-beam), bao gồm một bộ phát và một bộ thu hoạt động song song để tạo rào cản quang học.

2. Khoảng cách 1m có phải là khoảng cách cố định không?
Không, 1m là khoảng cách phát hiện tối đa. Bạn có thể lắp đặt ở bất kỳ khoảng cách nào dưới 1m để đảm bảo độ ổn định tín hiệu tốt nhất.

3. Tại sao tôi nên chọn ngõ ra NPN cho hệ thống của mình?
Ngõ ra NPN cực kỳ phổ biến tại Việt Nam, giúp bạn dễ dàng tương thích với hầu hết các dòng PLC (Mitsubishi, Omron...) và các relay trung gian.

4. Sản phẩm có hoạt động tốt trong môi trường ẩm ướt không?
Hoàn toàn có. Với tiêu chuẩn IP67, cảm biến có khả năng chống bụi hoàn toàn và chịu được sự xâm nhập của nước, phù hợp môi trường sản xuất khắc nghiệt.

5. Nguồn cấp điện áp cho cảm biến là bao nhiêu?
Sản phẩm hoạt động trong dải điện áp 12-24VDC. Lưu ý tuyệt đối không sử dụng nguồn AC để tránh gây hỏng hóc thiết bị.

6. Làm thế nào để căn chỉnh tia sáng chuẩn nhất?
Hãy quan sát đèn LED chỉ thị trên bộ thu. Khi tia sáng từ bộ phát đi đúng tâm bộ thu, đèn LED sẽ chuyển trạng thái ổn định, đó là lúc đạt chuẩn.

7. Ưu điểm của loại thu phát so với cảm biến phản xạ gương là gì?
Loại thu phát có độ tin cậy cực cao, không bị ảnh hưởng bởi màu sắc, độ bóng hay chất liệu của vật thể, giúp giảm thiểu sai số nhận diện.

8. Phụ kiện Slit BTS1M-ST có tác dụng gì?
Slit giúp khu trú tia sáng vào một khe hẹp, giúp cảm biến chỉ nhận diện khi vật thể đi qua đúng vị trí mong muốn, giúp chống nhiễu cực tốt.

9. Thời gian đáp ứng 1ms có ý nghĩa gì trong sản xuất?
Nó cho phép cảm biến phản ứng gần như tức thời, giúp bắt kịp tốc độ của những dây chuyền sản xuất công nghiệp có vận tốc cực cao.

10. Mua cảm biến Autonics tại AUT VN có được bảo hành không?
Tất nhiên, mọi sản phẩm tại AUT VN đều là hàng chính hãng 100% và được hưởng chế độ bảo hành tiêu chuẩn từ nhà sản xuất Autonics.

11. AUT VN có hỗ trợ kỹ thuật sau khi mua hàng không?
Chúng tôi luôn sẵn sàng hỗ trợ kỹ thuật qua Hotline/Zalo 0968.053.025 để hỗ trợ khách hàng lắp đặt và vận hành hiệu quả nhất.

Cam kết từ AUT VN: Sản phẩm chính hãng 100%, đầy đủ chứng chỉ CO/CQ, hỗ trợ xuất hóa đơn VAT và hỗ trợ kỹ thuật trọn đời.
