Cảm biến quang Autonics BYD30-DDT | Phản xạ hội tụ 10-30mm, Ngõ ra NPN, Siêu nhỏ gọn

Công nghệ phản xạ hội tụ (Convergent Reflective): Phát hiện vật thể cực kỳ chính xác trong vùng 10-30mm, loại bỏ hoàn toàn nhiễu từ nền phía sau.
Thiết kế siêu Compact: Kích thước tối ưu 12x18x26mm, dễ dàng lắp đặt trong các không gian hẹp của máy móc công nghiệp.
Tốc độ đáp ứng siêu nhanh: Ngõ ra NPN với thời gian phản hồi $\le$ 3ms, đảm bảo dây chuyền vận hành mượt mà, không trễ.
Cam kết từ AUT VN: Sản phẩm Autonics chính hãng 100%, đầy đủ CO/CQ, bảo hành 12 tháng và hỗ trợ kỹ thuật chuyên sâu.

nhà chế tạo: Autonics

khả dụng: Trong kho

SKU: BYD30-DDT

Tải xuống mẫu

Giá cũ: 566.100 ₫

Giá bán: 452.880 ₫

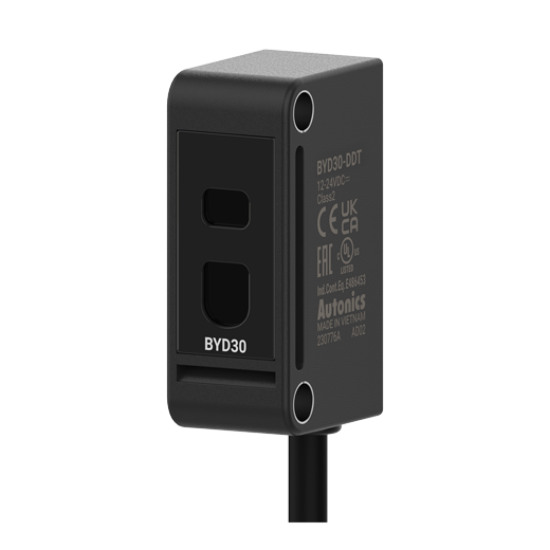

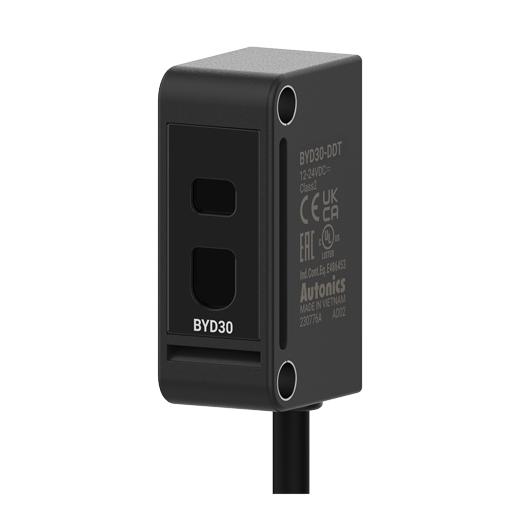

Giới thiệu Cảm biến quang điện Autonics BYD30-DDT

Cảm biến quang điện Autonics BYD30-DDT là giải pháp công nghệ tiên tiến dành cho việc đo lường và phát hiện vật thể với độ chính xác tuyệt đối. Khác với các dòng cảm biến phản xạ khuếch tán thông thường dễ bị nhiễu bởi môi trường xung quanh, BYD30-DDT sử dụng nguyên lý phản xạ hội tụ (Convergent Reflective). Chùm sáng được tập trung tại một điểm hội tụ cố định, giúp thiết bị chỉ kích hoạt khi vật thể nằm đúng trong vùng đo từ 10-30mm, loại bỏ hoàn toàn các sai số do vật cản hoặc nền phía sau gây ra. Tại AUT VN, chúng tôi cung cấp dòng sản phẩm này nhằm đáp ứng những tiêu chuẩn khắt khe nhất trong tự động hóa chính xác.

Điểm nổi bật của Autonics BYD30-DDT

Khả năng chống nhiễu nền tuyệt đối: Nhờ cơ chế hội tụ chùm sáng, cảm biến không bị đánh lừa bởi các bề mặt hoặc vật thể nằm ngoài vùng 10-30mm.
Kích thước siêu nhỏ gọn: Với thiết kế chỉ 12x18x26mm, đây là lựa chọn số 1 để tích hợp vào các vị trí chật hẹp như cánh tay robot, máy đóng gói linh kiện điện tử.
Hiệu suất vận hành vượt trội: Thời gian đáp ứng cực nhanh $\le$ 3ms kết hợp ngõ ra NPN mạch thu hở giúp hệ thống điều khiển PLC phản ứng tức thời.
Độ bền công nghiệp cao: Đạt tiêu chuẩn bảo vệ IP64, hoạt động ổn định trong môi trường có bụi bẩn và tia nước bắn nhẹ.

Bảng thông số kỹ thuật chi tiết

Thông số kỹ thuật	Chi tiết đặc tính
Model	BYD30-DDT
Loại cảm biến	Phản xạ hội tụ (Convergent Reflective)
Khoảng cách phát hiện	10 đến 30mm
Nguồn cấp điện	12-24VDC $\pm$10%
Ngõ ra điều khiển	NPN mạch thu hở (Light ON)
Thời gian đáp ứng	Tối đa 3ms
Nguồn sáng	LED hồng ngoại (Bước sóng 860nm)
Cấp bảo vệ	IP64 (Tiêu chuẩn IEC)
Kích thước	12(R) x 18(W) x 26(H) mm

Nguồn tham khảo: Autonics Official Website

Lợi ích khi sử dụng BYD30-DDT

Nâng cao độ chính xác: Giảm thiểu tối đa tỷ lệ hàng lỗi (NG) nhờ khả năng phát hiện vật thể chính xác trong vùng hội tụ.
Tối ưu không gian máy: Thiết kế nhỏ gọn giúp kỹ sư dễ dàng thiết kế các hệ thống máy móc hiện đại, tinh gọn hơn.
Tiết kiệm chi phí: Độ bền cao và ít sai số giúp giảm chi phí bảo trì và thời gian dừng máy (downtime).
Hỗ trợ kỹ thuật tận tâm: Mua hàng tại AUT VN, khách hàng được đảm bảo về nguồn gốc chính hãng và hỗ trợ giải pháp kỹ thuật 24/7.

Hướng dẫn lắp đặt và vận hành (How-to)

Bước 1: Lắp đặt cơ khí: Gắn cảm biến lên giá đỡ cố định. Điều chỉnh vị trí sao cho vật thể cần phát hiện nằm chính xác trong phạm vi hội tụ từ 10-30mm.
Bước 2: Đấu nối điện:
- Dây Nâu: Kết nối với cực dương nguồn (VCC 12-24VDC).
- Dây Xanh: Kết nối với cực âm nguồn (GND/0V).
- Dây Đen: Kết nối ngõ ra NPN vào chân Input tương ứng của PLC.
Bước 3: Kiểm tra: Đưa vật thể vào vùng đo, kiểm tra đèn LED chỉ thị trên thân cảm biến để xác nhận trạng thái kích hoạt.

Sản phẩm thường sử dụng chung

Bộ điều khiển: PLC Siemens, Mitsubishi, Omron.
Nguồn cấp: Bộ nguồn Switching 24VDC Autonics.
Dòng sản phẩm liên quan: Cảm biến quang Autonics BYD50-DDT (50mm), BYD100-DDT (100mm).

Ứng dụng thực tế của sản phẩm

Cảm biến Autonics BYD30-DDT được ứng dụng rộng rãi trong:

Sản xuất linh kiện điện tử: Phát hiện chip, tụ điện, linh kiện SMD trên bảng mạch.
Công nghiệp đóng gói: Kiểm tra sự hiện diện của nhãn mác, đếm sản phẩm trong các hộp nhỏ.
Ngành dược phẩm: Nhận diện vỉ thuốc, nắp chai trong dây chuyền chiết rót tự động.
Gia công chính xác: Định vị phôi trong các máy CNC và máy đo lường tự động.

Câu hỏi thường gặp (FAQ)

Q1: Phản xạ hội tụ khác gì với phản xạ khuếch tán thông thường?
A: Phản xạ khuếch tán nhận tín hiệu từ nhiều hướng nên dễ bị nhiễu bởi nền. Phản xạ hội tụ (BYD30-DDT) chỉ nhận tín hiệu tại điểm hội tụ 10-30mm, giúp loại bỏ nhiễu nền tuyệt đối.
Q2: Cảm biến BYD30-DDT có phát hiện được vật trong suốt không?
A: Sản phẩm được tối ưu cho vật thể đục. Với vật trong suốt, hiệu suất sẽ giảm. Bạn nên liên hệ AUT VN để được tư vấn dòng chuyên dụng cho vật trong suốt.
Q3: Cách đấu nối ngõ ra NPN cho PLC như thế nào?
A: Bạn nối dây Đen (tín hiệu) vào chân Input của PLC. Lưu ý chân Common của PLC phải được nối lên nguồn dương (+24V).
Q4: Tôi có thể điều chỉnh khoảng cách đo xa hơn 30mm không?
A: Không, model này có khoảng cách hội tụ cố định. Nếu cần đo xa hơn, hãy tham khảo model BYD50-DDT.
Q5: Chuẩn IP64 có ý nghĩa gì?
A: Giúp cảm biến chống bụi hoàn toàn và chịu được các tia nước bắn, phù hợp môi trường nhà xưởng.
Q6: Thời gian đáp ứng 3ms có nhanh không?
A: Rất nhanh, đáp ứng tốt các dây chuyền sản xuất tốc độ cao hiện nay.
Q7: Sản phẩm có đầy đủ giấy tờ không?
A: Tại AUT VN, mọi sản phẩm đều đi kèm đầy đủ CO/CQ chính hãng.
Q8: Ánh sáng nhà xưởng có làm nhiễu cảm biến không?
A: Không, nhờ sử dụng LED hồng ngoại và bộ lọc chuyên dụng, cảm biến vận hành rất ổn định.
Q9: Làm sao để biết cảm biến là hàng chính hãng?
A: Hàng chính hãng có tem nhãn rõ ràng, số series khớp trên vỏ hộp và được AUT VN bảo hành chính thức.
Q10: Có model nào tích hợp Timer không?
A: Có, bạn hãy tìm các model có hậu tố "-T". Hãy liên hệ AUT VN để được tư vấn.
