Cảm biến quang Autonics BYD30-DDT-T | Phản xạ hội tụ BGS, Ngõ ra NPN, Khoảng cách 10-30mm - AUT VN

Công nghệ BGS (Background Suppression): Loại bỏ hoàn toàn nhiễu từ vật nền, đảm bảo nhận diện chính xác tuyệt đối.
Khoảng cách phát hiện: Tối ưu từ 10-30mm, chuyên dụng cho các chi tiết siêu nhỏ và linh kiện chính xác.
Thông số kỹ thuật: Ngõ ra NPN, chế độ Light ON, nguồn cấp ổn định 12-24VDC.
Thiết kế bền bỉ: Kích thước siêu nhỏ gọn, vỏ nhựa Polycarbonate (PC) chịu lực, chuẩn bảo vệ IP50.

nhà chế tạo: Autonics

SKU: BYD30-DDT-T

Tải xuống mẫu

Giá cũ: 695.400 ₫

Giá bán: 556.320 ₫

Số lượng:

3.4.1 Giới thiệu

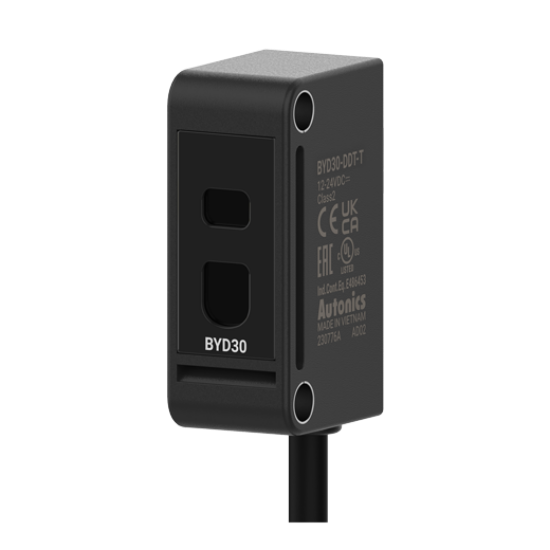

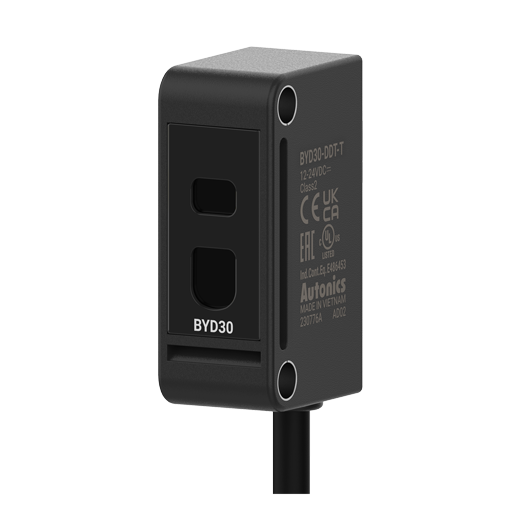

Cảm biến quang điện Autonics BYD30-DDT-T là giải pháp phát hiện vật thể cao cấp thuộc dòng phản xạ hội tụ (Convergent-reflective) từ thương hiệu Autonics. Điểm vượt trội của model này chính là công nghệ BGS (Background Suppression), cho phép cảm biến "lờ đi" các vật cản hoặc nền phản xạ phía sau, chỉ tập trung nhận diện đối tượng trong phạm vi 10-30mm. Sản phẩm được phân phối chính hãng bởi AUT VN, đáp ứng những tiêu chuẩn khắt khe nhất trong tự động hóa công nghiệp hiện đại.

3.4.2 Điểm nổi bật của BYD30-DDT-T

Độ chính xác tuyệt đối: Nhờ chùm sáng hội tụ, thiết bị loại bỏ hoàn toàn sai sót do màu sắc hoặc độ bóng của vật nền gây ra.
Chuyên gia cho vật thể nhỏ: Lý tưởng để kiểm tra các chip SMD, linh kiện điện tử, nhãn dán hoặc chi tiết cơ khí siêu nhỏ.
Tốc độ phản hồi siêu tốc: Thời gian đáp ứng chỉ 3ms, đảm bảo không bỏ sót đối tượng trên các băng chuyền tốc độ cao.
Tối ưu không gian lắp đặt: Kích thước siêu nhỏ gọn, dễ dàng tích hợp vào các module máy móc có diện tích hạn chế.
Vật liệu cao cấp: Vỏ nhựa Polycarbonate (PC) không chỉ nhẹ mà còn chịu va đập tốt, vận hành ổn định với chuẩn IP50.

3.4.3 Bảng thông số kỹ thuật

Thông số kỹ thuật	Chi tiết chi tiết
Loại cảm biến	Phản xạ hội tụ (Convergent-reflective / BGS)
Khoảng cách phát hiện	10 - 30mm
Nguồn cấp điện	12-24VDC (±10%)
Ngõ ra điều khiển	NPN, Light ON
Thời gian đáp ứng	Tối đa 3ms
Tiêu chuẩn bảo vệ	IP50
Vật liệu vỏ	Nhựa Polycarbonate (PC)
Đèn chỉ thị	LED hiển thị trạng thái hoạt động
Kích thước	Siêu nhỏ gọn

Nguồn tham khảo: Autonics Official

3.4.4 Lợi ích mang lại cho doanh nghiệp

Khi nâng cấp hệ thống với cảm biến Autonics BYD30-DDT-T, bạn sẽ nhận được:

Giảm tỷ lệ sai sót: Loại bỏ hiện tượng báo giả, giúp giảm thiểu tối đa tỷ lệ sản phẩm lỗi trong quy trình QC.
Tăng năng suất vận hành: Tốc độ đáp ứng nhanh giúp tối ưu hóa chu kỳ sản xuất (cycle time), tăng sản lượng đầu ra.
Tiết kiệm chi phí dài hạn: Độ bền công nghiệp cao, ít hỏng hóc, giảm thời gian dừng máy để bảo trì.
Tương thích linh hoạt: Sơ đồ đấu nối chuẩn, dễ dàng kết nối với mọi dòng PLC phổ biến hiện nay.

3.4.5 Hướng dẫn lắp đặt và sử dụng (How-to)

Bước 1: Định vị - Gắn cảm biến lên giá đỡ. Đảm bảo mặt phát sáng hướng vuông góc và chính xác vào vị trí vật thể cần phát hiện.
Bước 2: Đấu nối điện - Kết nối dây Nâu (+), dây Xanh (-) vào nguồn 24VDC. Kết nối dây tín hiệu NPN vào ngõ vào (Input) của PLC hoặc Relay.
Bước 3: Cân chỉnh - Điều chỉnh khoảng cách từ mặt cảm biến đến vật thể nằm trong vùng quét lý tưởng từ 10-30mm.
Bước 4: Kiểm tra - Cấp nguồn, đưa vật thể vào vùng quét. Nếu đèn LED sáng (Light ON), cảm biến đã hoạt động chính xác.

3.4.6 Sản phẩm thường sử dụng chung

Để đạt hiệu quả cao nhất, hãy kết hợp BYD30-DDT-T cùng các thiết bị sau:

Bộ điều khiển PLC: Mitsubishi FX, Siemens S7, Omron CP (Hỗ trợ ngõ vào Sinking cho NPN).
Relay trung gian: Omron MY2, IDEC để đóng ngắt tải công suất lớn.
Bộ nguồn Switching 24VDC: MeanWell hoặc Autonics để đảm bảo nguồn điện sạch, chống nhiễu.

3.4.7 Ứng dụng thực tế

Sản phẩm là lựa chọn số 1 cho các bài toán khó trong công nghiệp:

Điện tử chính xác: Phát hiện chip SMD, linh kiện siêu nhỏ trên bảng mạch PCB.
Dược phẩm & Mỹ phẩm: Kiểm tra nắp chai, vỉ thuốc, nhãn dán trong không gian hẹp.
Đóng gói tự động: Định vị màng co, kiểm tra vị trí tem nhãn sản phẩm.
Lắp ráp cơ khí: Xác nhận vị trí lắp đặt các chi tiết chính xác trong máy CNC, robot.

3.4.8 FAQ - Những câu hỏi thường gặp

Q: Tại sao BYD30-DDT-T lại tốt hơn cảm biến phản xạ khuếch tán thông thường?
A: Cảm biến thông thường thường bị "lừa" bởi vật nền sáng màu. BYD30-DDT-T dùng công nghệ BGS để loại bỏ nhiễu nền, chỉ tập trung vào vật thể trong khoảng 10-30mm, cho độ chính xác gần như tuyệt đối.
Q: Ngõ ra NPN của sản phẩm này kết nối như thế nào?
A: Khi phát hiện vật, ngõ ra NPN sẽ kéo tín hiệu xuống 0V (GND). Bạn cần kết nối với PLC có ngõ vào kiểu Sinking.
Q: Tôi có thể tự điều chỉnh khoảng cách phát hiện lên 50mm không?
A: Không, khoảng cách 10-30mm được thiết lập cố định từ hãng để tối ưu hóa công nghệ BGS. Nếu cần khoảng cách xa hơn, bạn hãy tham khảo model BYD50-DDT.
Q: Thiết bị có chịu được nước hoặc môi trường ẩm không?
A: Sản phẩm đạt chuẩn IP50 (chống bụi). Thiết bị không chống nước, vì vậy bạn nên lắp trong hộp bảo vệ nếu dùng trong môi trường ẩm ướt.
Q: Sản phẩm này có cần dùng gương phản xạ không?
A: Không cần. Đây là cảm biến phản xạ trực tiếp từ bề mặt vật thể.
Q: Màu sắc vật thể (đen, trắng, trong suốt) có ảnh hưởng nhiều không?
A: Công nghệ BGS giảm thiểu tối đa ảnh hưởng của màu sắc, tuy nhiên với vật thể trong suốt hoàn toàn, hiệu quả sẽ thấp hơn vật thể đặc.
Q: Thời gian đáp ứng 3ms có đủ cho băng chuyền tốc độ cao?
A: Hoàn toàn đủ. 3ms là tốc độ rất nhanh, cho phép nhận diện vật thể di chuyển tốc độ cao mà không bị sót.
Q: Tôi có thể dùng nguồn 12VDC thay vì 24VDC không?
A: Có, dải điện áp hoạt động của sản phẩm là từ 12-24VDC.
Q: Vỏ nhựa PC có dễ vỡ khi va chạm nhẹ không?
A: Không, Polycarbonate là nhựa kỹ thuật siêu bền, chịu va đập tốt hơn nhiều so với nhựa ABS thông thường.
