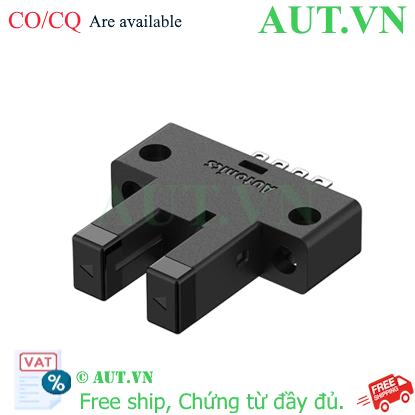

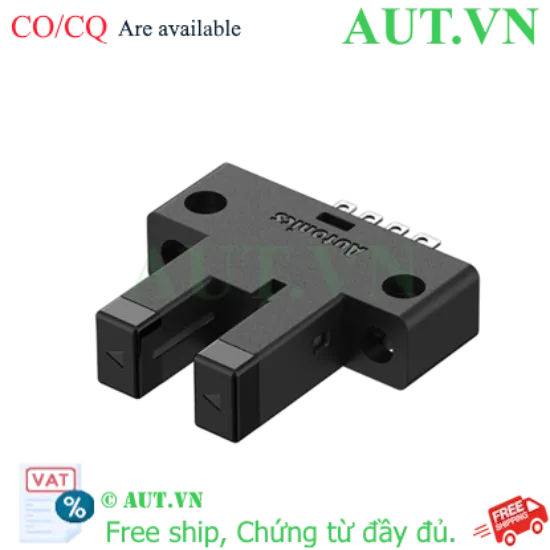

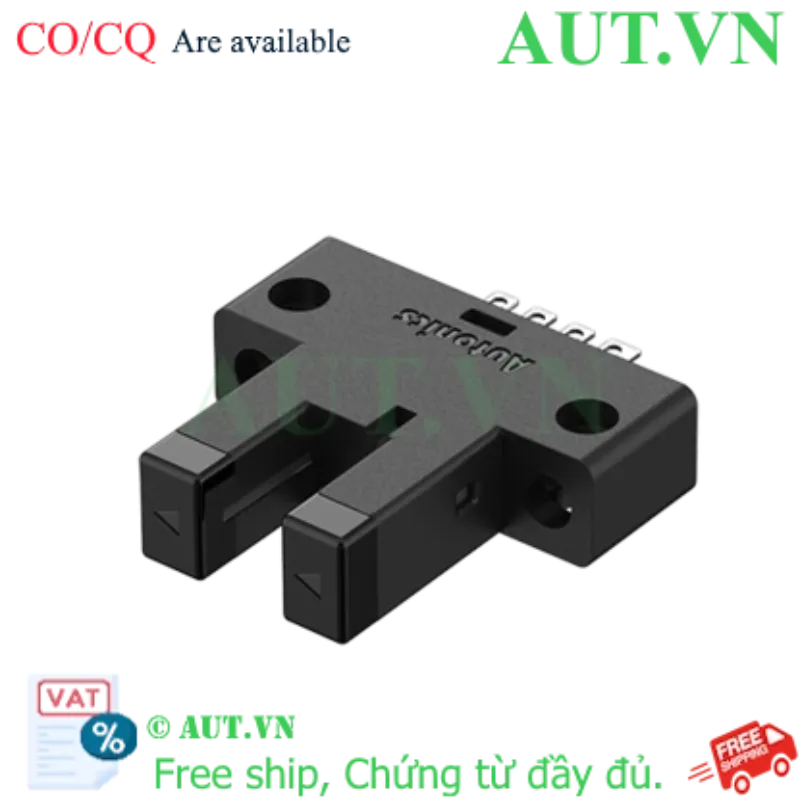

Cảm biến quang Autonics BS5-K2M: NPN, Khe 5mm, Tần số 2kHz - Siêu nhỏ & Chính xác

Trong các hệ thống tự động hóa công nghiệp, việc phát hiện vật thể trong không gian hẹp với độ chính xác tuyệt đối là điều cực kỳ quan trọng. Cảm biến quang Autonics BS5-K2M là dòng cảm biến rãnh (slot-type) siêu nhỏ, được thiết kế để tối ưu hóa diện tích lắp đặt mà vẫn đảm bảo hiệu suất vận hành vượt trội với tần số đáp ứng lên đến 2kHz.

Điểm nổi bật của Autonics BS5-K2M

• Kích thước siêu nhỏ: Dễ dàng tích hợp vào các máy móc tinh vi, cánh tay robot hoặc các thiết bị điện tử nhỏ.
• Độ nhạy cực cao: Khả năng phát hiện vật thể mờ đục với kích thước chỉ từ Ø0.8mm × 2mm.
• Tốc độ phản hồi nhanh: Thời gian đáp ứng cực ngắn (Max 20㎲ cho Light ON), phù hợp cho các ứng dụng đếm sản phẩm tốc độ cao.
• Độ bền công nghiệp: Vỏ PBT chắc chắn, đạt chuẩn IP50, chống rung động và va chạm mạnh.

Bảng thông số kỹ thuật chi tiết

Lợi ích khi sử dụng Autonics BS5-K2M

• Tiết kiệm không gian: Giải quyết bài toán lắp đặt trong các môi trường chật hẹp nơi các cảm biến lớn không thể đáp ứng.
• Độ tin cậy cao: Giảm thiểu sai sót trong đếm sản phẩm, tránh nhầm lẫn nhờ độ trễ cực thấp (≤0.05mm).
• Lắp đặt linh hoạt: Hỗ trợ cả hai chế độ Light ON (tín hiệu khi có sáng) và Dark ON (tín hiệu khi bị che), phù hợp với mọi logic điều khiển của PLC.
• Chi phí vận hành thấp: Tiêu thụ dòng điện thấp (Max 30mA), bền bỉ, ít hỏng hóc.

Hướng dẫn lắp đặt và sử dụng

1. Bước 1: Xác định vị trí lắp đặt sao cho vật thể cần phát hiện đi qua khe rãnh 5mm của cảm biến.
2. Bước 2: Đấu nối nguồn điện 5-24VDC. Lưu ý kiểm tra đúng cực âm (-) và dương (+) để tránh hư hỏng (mặc dù thiết bị có mạch bảo vệ ngược cực).
3. Bước 3: Lựa chọn chế độ Light ON hoặc Dark ON bằng cách đấu nối dây điều khiển theo sơ đồ hướng dẫn của hãng.
4. Bước 4: Căn chỉnh vật thể và kiểm tra đèn LED đỏ (chỉ báo hoạt động) để xác nhận cảm biến đã nhận diện chính xác.
5. Bước 5: Kết nối ngõ ra NPN với ngõ vào của PLC hoặc Relay để thực hiện lệnh điều khiển.

Sản phẩm sử dụng chung

Để hệ thống hoạt động ổn định, Autonics BS5-K2M thường được kết hợp cùng:

• Bộ nguồn DC 24V: Đảm bảo nguồn cấp ổn định cho cảm biến.
• PLC (Siemens, Mitsubishi, Omron...): Tiếp nhận tín hiệu NPN để xử lý logic.
• Relay trung gian: Dùng để đóng ngắt các tải công suất lớn hơn từ tín hiệu của cảm biến.
• Dây cáp tín hiệu chống nhiễu: Đảm bảo tín hiệu truyền về PLC không bị sai lệch trong môi trường công nghiệp.

Ứng dụng thực tế

• Máy đóng gói: Đếm số lượng bao bì, sản phẩm chạy trên băng tải tốc độ cao.
• Máy CNC & Robot: Xác định vị trí giới hạn (Limit switch) hoặc vị trí Home của trục máy.
• Thiết bị y tế: Phát hiện chuyển động nhỏ trong các thiết bị phân tích mẫu.
• In ấn và dệt may: Kiểm tra sự đứt quãng của sợi chỉ hoặc màng phim mỏng.

Câu hỏi thường gặp (FAQ)
