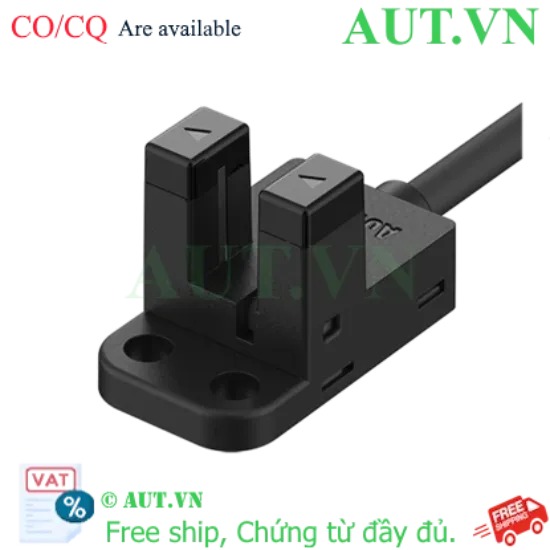

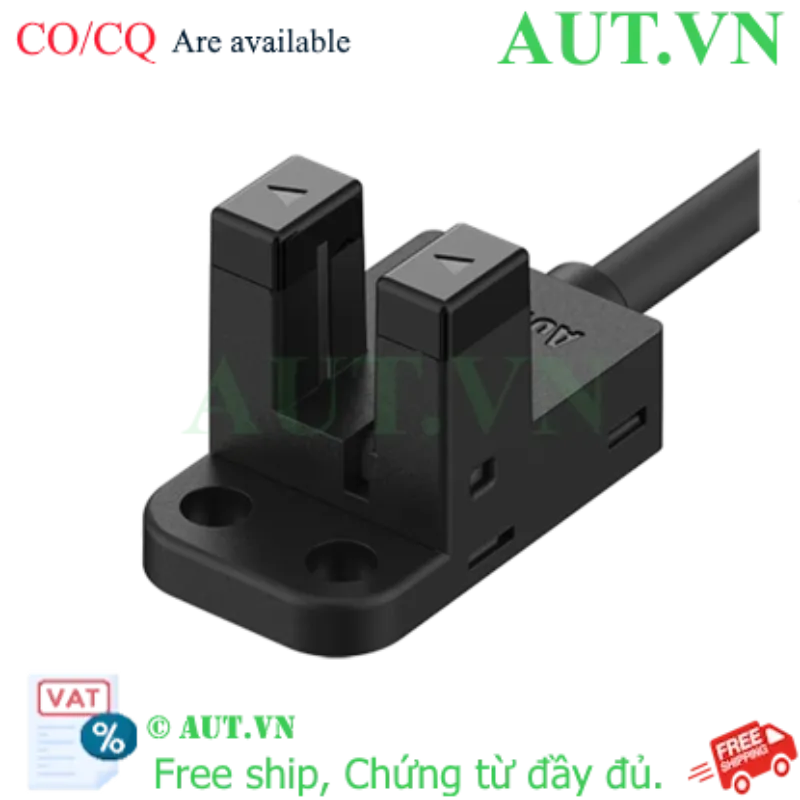

Cảm biến quang Autonics BS5-Y1R | Khe 5mm, Ngõ ra NPN, Tần số 2kHz | AUT VN

Loại cảm biến: Quang điện dạng khe (U-shape) siêu nhỏ gọn, độ chính xác cực cao.
Ngõ ra: NPN (Mạch thu hở), linh hoạt tùy chỉnh chế độ Light ON/Dark ON.
Tốc độ đáp ứng: Tần số 2kHz, chuyên dụng cho dây chuyền tốc độ cao.
Kích thước khe: 5mm tiêu chuẩn, dễ dàng lắp đặt trong không gian hẹp.
Độ bền cao: Tiêu chuẩn IP50, dải điện áp rộng 5-24VDC hoạt động ổn định.

nhà chế tạo: Autonics

SKU: BS5-Y1R

Tải xuống mẫu

Giá cũ: 262.200 ₫

Giá bán: 209.760 ₫

Số lượng:

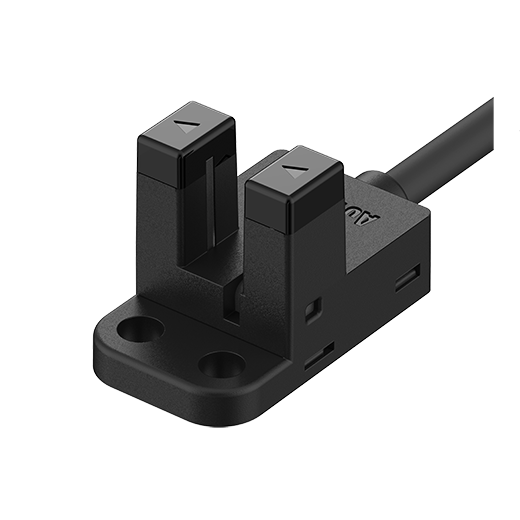

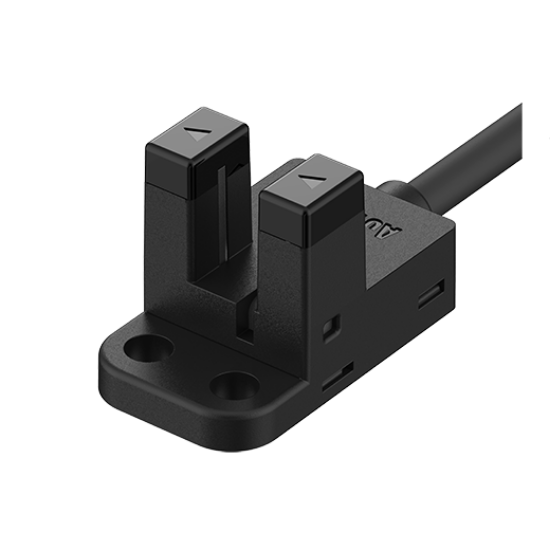

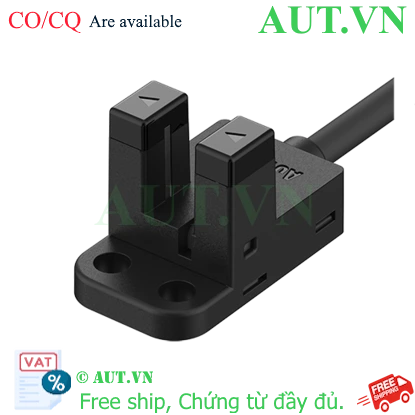

Giới thiệu về Cảm biến quang Autonics BS5-Y1R

Cảm biến quang Autonics BS5-Y1R là giải pháp phát hiện vật thể hàng đầu trong các hệ thống tự động hóa đòi hỏi sự chính xác tuyệt đối và không gian lắp đặt hạn chế. Với thiết kế dạng khe (U-shaped) siêu nhỏ, sản phẩm cho phép nhận diện vật thể đi qua khe hở với độ tin cậy vượt trội, giúp tối ưu hóa quy trình kiểm soát chất lượng. Sản phẩm được phân phối chính hãng bởi AUT VN, cam kết mang lại hiệu suất vận hành bền bỉ và ổn định cho mọi dây chuyền sản xuất hiện đại.

Điểm nổi bật của cảm biến quang BS5-Y1R

Thiết kế siêu tinh gọn: Kích thước tối ưu giúp lắp đặt dễ dàng vào các module máy móc điện tử hoặc những vị trí có diện tích cực kỳ hạn chế.
Tốc độ phản hồi siêu tốc: Tần số đáp ứng lên đến 2kHz cho phép bắt kịp các chuyển động cực nhanh, đảm bảo không bỏ sót bất kỳ sản phẩm nào trên băng tải tốc độ cao.
Tùy chỉnh Logic linh hoạt: Dễ dàng chuyển đổi giữa chế độ Light ON (Kích sáng) và Dark ON (Kích tối) thông qua dây điều khiển, tương thích hoàn hảo với các hệ thống PLC.
Vật liệu cao cấp: Vỏ nhựa PBT và PC chịu lực, đạt chuẩn IP50 giúp thiết bị hoạt động bền bỉ trong môi trường công nghiệp.

Bảng thông số kỹ thuật chi tiết

Thông số kỹ thuật	Chi tiết thông số
Mã sản phẩm	BS5-Y1R
Loại cảm biến	Quang điện dạng khe (Through-beam)
Khoảng cách khe (Slot width)	5 mm
Ngõ ra (Output)	NPN (Mạch thu hở - Open Collector)
Chế độ hoạt động	Light ON / Dark ON (Có thể chọn)
Điện áp hoạt động	5 - 24 VDC
Tần số đáp ứng	Tối đa 2 kHz
Nguồn sáng	LED hồng ngoại (Bước sóng 940nm)
Thời gian đáp ứng	Light ON: Max 20µs / Dark ON: Max 100µs
Chỉ thị trạng thái	Đèn LED đỏ
Cấp bảo vệ	IP50
Chất liệu vỏ	PBT / Phần cảm biến: PC

Nguồn tham khảo: Autonics Official

Lợi ích khi đầu tư Autonics BS5-Y1R

Tối ưu độ chính xác: Khả năng phát hiện vật thể siêu nhỏ (≥Ø0.8mm×2mm) giúp loại bỏ hoàn toàn sai sót trong khâu đếm và kiểm tra.
Tiết kiệm chi phí: Độ bền linh kiện cao giúp giảm thiểu thời gian dừng máy (down-time) và chi phí bảo trì định kỳ.
Dễ dàng tích hợp: Tương thích rộng rãi với các dòng PLC phổ biến như Mitsubishi, Siemens, Omron, giúp rút ngắn thời gian lắp đặt hệ thống.

Hướng dẫn lắp đặt và vận hành (How-to)

Bước 1: Chuẩn bị nguồn: Sử dụng nguồn điện DC ổn định từ 5-24V. Tuyệt đối không sử dụng nguồn AC để tránh gây hỏng mạch.
Bước 2: Đấu nối: Kết nối dây ngõ ra NPN vào chân Input tương ứng của PLC hoặc Relay theo sơ đồ kỹ thuật.
Bước 3: Lắp đặt cơ khí: Cố định cảm biến sao cho vật thể đi qua chính giữa khe hở 5mm để đảm bảo tín hiệu chuẩn nhất.
Bước 4: Cấu hình logic: Sử dụng dây điều khiển đi kèm để thiết lập chế độ Light ON hoặc Dark ON tùy theo yêu cầu lập trình.
Bước 5: Kiểm tra: Chạy thử vật thể và quan sát đèn LED đỏ để xác nhận tín hiệu phản hồi chính xác.

Sản phẩm sử dụng chung với

Để tối ưu hóa hiệu quả hệ thống, Autonics BS5-Y1R thường được kết hợp cùng:

PLC (Programmable Logic Controller): Bộ não xử lý logic điều khiển.
Bộ đếm kỹ thuật số (Digital Counter): Theo dõi số lượng sản phẩm tốc độ cao.
Băng tải mini: Hệ thống vận chuyển linh kiện điện tử.
Relay trung gian: Cách ly tín hiệu và điều khiển các tải công suất lớn.

Ứng dụng thực tế (Application)

Ngành điện tử: Kiểm tra vị trí linh kiện trên bảng mạch PCB, phát hiện chip.
Ngành đóng gói: Đếm số lượng bao bì, kiểm tra sự hiện diện của nắp chai/nhãn mác.
Máy CNC & Robot: Xác định vị trí giới hạn (Home position) và kiểm soát hành trình.
Thiết bị y tế: Ứng dụng trong các máy xét nghiệm, máy phân tích mẫu tự động.

Câu hỏi thường gặp (FAQ)

1. Cảm biến BS5-Y1R có dùng được nguồn 220V AC không?: Không. Sản phẩm chỉ hoạt động với nguồn DC từ 5-24V. Cấp nguồn AC sẽ gây cháy mạch ngay lập tức.
2. Ngõ ra NPN và PNP khác nhau như thế nào?: Ngõ ra NPN sẽ xuất tín hiệu mức thấp (0V/GND) khi có vật thể, còn PNP xuất tín hiệu mức cao (VCC). Bạn cần chọn đúng loại phù hợp với PLC đang dùng.
3. Làm thế nào để chuyển đổi giữa Light ON và Dark ON?: Việc chuyển đổi được thực hiện thông qua dây điều khiển (control wire) đi kèm theo cáp của cảm biến.
4. Cảm biến có phát hiện được vật thể màu đen không?: Có. Vì sử dụng tia hồng ngoại 940nm, cảm biến hoạt động dựa trên việc ngắt tia sáng, nên không bị ảnh hưởng bởi màu sắc vật thể.
5. Tần số 2kHz có ý nghĩa gì thực tế?: Nó cho phép cảm biến nhận diện được tới 2000 vật thể mỗi giây, cực kỳ quan trọng cho các dây chuyền sản xuất siêu tốc.
6. Chỉ số IP50 có chống được nước không?: Không, IP50 chỉ có tác dụng chống bụi. Bạn nên lắp đặt ở nơi khô ráo hoặc có tủ bảo vệ nếu môi trường có độ ẩm cao.
7. Làm sao biết đây là hàng chính hãng Autonics?: Hàng chính hãng có tem nhãn rõ ràng, độ hoàn thiện cao và được phân phối bởi AUT VN với đầy đủ chứng chỉ CO/CQ.
8. Khoảng cách khe 5mm có thay đổi được không?: Không, khoảng cách 5mm là thiết kế cố định của dòng cảm biến này.
9. Cảm biến có bị nhiễu bởi ánh sáng mặt trời không?: Nhờ thiết kế dạng khe khép kín và sử dụng bước sóng hồng ngoại, sản phẩm có khả năng chống nhiễu ánh sáng môi trường rất tốt.
10. Chính sách bảo hành tại AUT VN như thế nào?: Sản phẩm được bảo hành chính hãng theo tiêu chuẩn Autonics. AUT VN hỗ trợ kỹ thuật tận tình trong suốt quá trình sử dụng.
