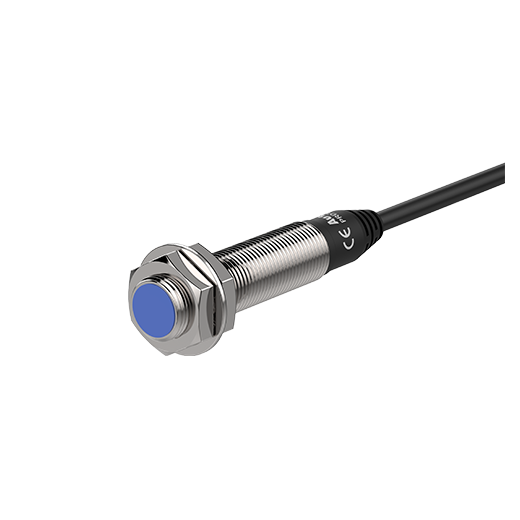

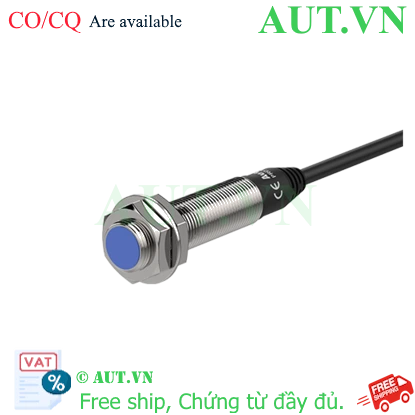

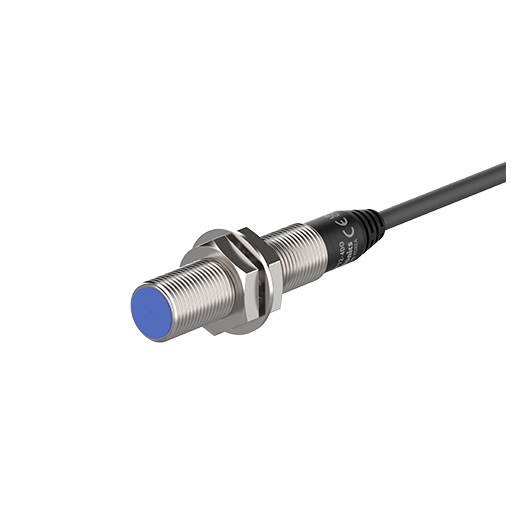

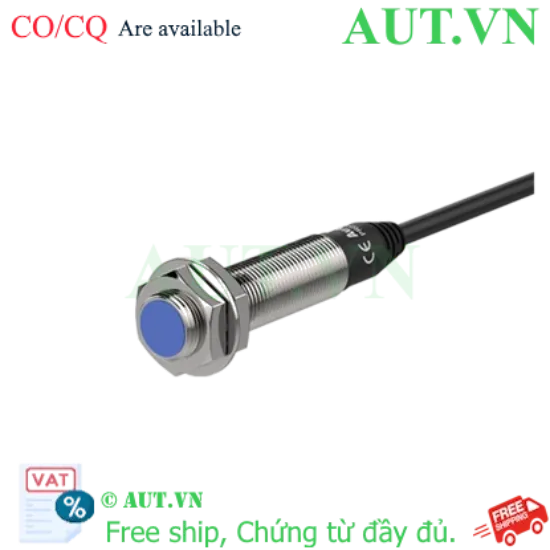

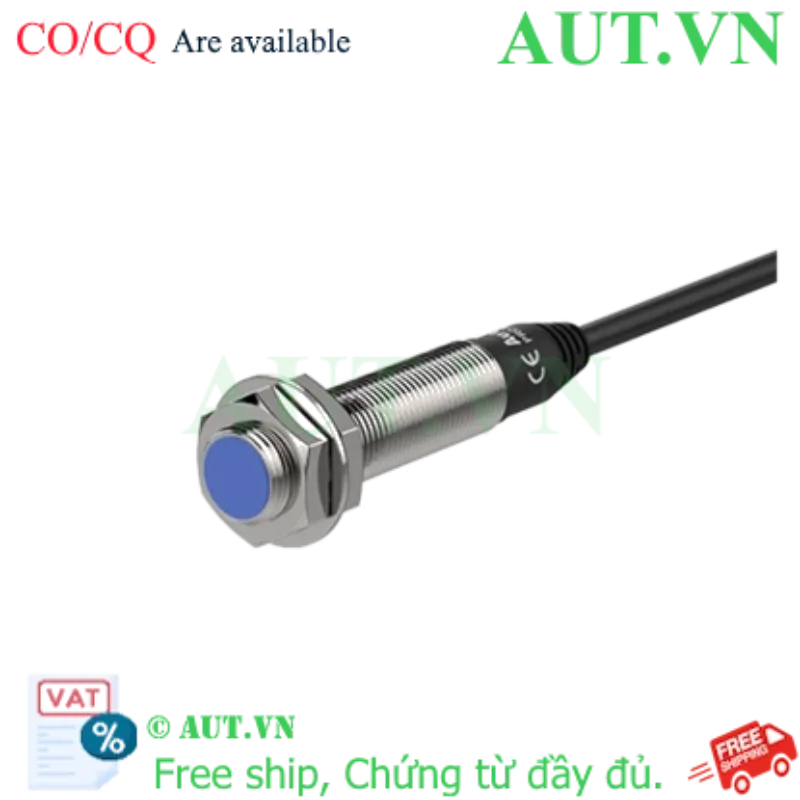

Cảm biến tiệm cận Autonics PRDL12-4DN2 | M12, NPN NC, Phát hiện 4mm - Chính xác, Bền bỉ, Chính hãng AUT VN

Kích thước chuẩn: Phi 12mm (M12), thiết kế đầu lồi (non-flush) giúp mở rộng vùng cảm biến.
Thông số vận hành: Khoảng cách phát hiện 4mm, ngõ ra NPN - Thường đóng (NC) hoạt động ổn định.
Độ bền công nghiệp: Chuẩn IP67 kháng bụi/nước, vỏ đồng mạ Niken chống ăn mòn vượt trội.
Hiệu suất cao: Tần số đáp ứng 500Hz, lý tưởng cho dây chuyền sản xuất tốc độ cao.

nhà chế tạo: Autonics

SKU: PRDL12-4DN2

Tải xuống mẫu

Giá cũ: 686.100 ₫

Giá bán: 548.880 ₫

Số lượng:

Giới thiệu về Cảm biến tiệm cận Autonics PRDL12-4DN2

Trong các hệ thống tự động hóa hiện đại, việc xác định vị trí chính xác của vật thể kim loại mà không cần tiếp xúc vật lý là yếu tố sống còn để đảm bảo tuổi thọ máy móc và độ chính xác của quy trình. Cảm biến tiệm cận Autonics PRDL12-4DN2 là giải pháp tối ưu cho bài toán này. Thuộc dòng PRD series cao cấp, sản phẩm được thiết kế chuyên biệt cho môi trường công nghiệp khắc nghiệt, giúp kiểm soát hành trình và vị trí vật thể với độ tin cậy tuyệt đối, giảm thiểu tối đa thời gian dừng máy ngoài ý muốn.

Điểm nổi bật của Autonics PRDL12-4DN2

Thiết kế đầu lồi (Non-flush): Khác với dòng đầu bằng, thiết kế đầu lồi của PRDL12-4DN2 cho phép tăng khoảng cách phát hiện và linh hoạt hơn trong lắp đặt tại các vị trí góc hẹp hoặc khi cần cảm biến từ xa hơn.
Độ chính xác cực cao: Khoảng cách cảm biến 4mm với sai số lặp lại cực thấp, đảm bảo hệ thống vận hành đồng nhất trong hàng triệu chu kỳ.
Tốc độ xử lý nhanh: Tần số đáp ứng 500Hz cho phép đếm sản phẩm hoặc phát hiện vật thể di chuyển tốc độ cao trên băng tải mà không bỏ sót bất kỳ chi tiết nào.
Khả năng chống chịu môi trường: Đạt chuẩn IP67, hoạt động ổn định ngay cả khi tiếp xúc với bụi bẩn, dầu mỡ hoặc tia nước bắn trong nhà máy.
An toàn hệ thống: Tích hợp mạch bảo vệ chống ngược cực và chống ngắn mạch, ngăn ngừa hư hỏng cho PLC và các thiết bị điều khiển đắt tiền.

Bảng thông số kỹ thuật chi tiết

Thông số kỹ thuật	Chi tiết
Mã sản phẩm	PRDL12-4DN2
Loại cảm biến	Tiệm cận điện cảm (Inductive Proximity Sensor)
Kích thước đường kính	M12 (Phi 12mm) - Kiểu đầu lồi (Non-flush)
Khoảng cách phát hiện	4mm
Ngõ ra điều khiển	NPN, Thường đóng (Normally Closed - NC)
Điện áp nguồn cấp	12-24VDC $\pm$10%
Tần số đáp ứng	500Hz
Cấp bảo vệ	IP67
Vật liệu vỏ	Đồng mạ Niken
Đèn chỉ thị	LED đỏ (Hiển thị trạng thái hoạt động)

Nguồn tham khảo: Autonics Official Website

Lợi ích khi sử dụng PRDL12-4DN2 cho hệ thống

Tối ưu hóa năng suất: Loại bỏ sai số trong việc đếm sản phẩm và định vị, giảm thiểu tỉ lệ hàng lỗi do sai lệch vị trí.
Giảm chi phí bảo trì: Vỏ mạ niken siêu bền giúp thiết bị chống oxy hóa, kéo dài chu kỳ thay thế linh kiện, tiết kiệm chi phí vận hành.
Tương thích tuyệt đối: Dễ dàng kết nối và tích hợp với các dòng PLC phổ biến nhất hiện nay như Mitsubishi, Siemens, Omron, Keyence.

Hướng dẫn lắp đặt và vận hành (How-to)

Để đạt hiệu quả tối đa và đảm bảo an toàn cho thiết bị, quý khách vui lòng tuân thủ quy trình sau:

Lắp đặt vật lý: Cố định cảm biến trên giá đỡ chắc chắn. Lưu ý: Vì đây là loại đầu lồi, hãy đảm bảo vùng mặt cảm biến không bị che khuất bởi các mảnh kim loại không mong muốn để tránh hiện tượng báo giả.
Sơ đồ đấu nối dây:
- Dây Nâu: Kết nối với cực dương (+) 12-24VDC.
- Dây Xanh: Kết nối với cực âm (0V/GND) của nguồn.
- Dây Đen: Tín hiệu ngõ ra (Output) đưa về chân Input của PLC hoặc cuộn dây Relay.
Căn chỉnh khoảng cách: Di chuyển vật thể mục tiêu lại gần đầu cảm biến cho đến khi đèn LED chuyển trạng thái để xác định điểm phát hiện lý tưởng.
Kiểm tra logic: Vì đây là ngõ ra NC (Thường đóng), hãy kiểm tra xem tín hiệu có bị ngắt khi có vật xuất hiện hay không để phù hợp với lập trình PLC của bạn.

Sản phẩm sử dụng chung

Để xây dựng hệ thống tự động hóa hoàn chỉnh, PRDL12-4DN2 thường được kết hợp cùng:

Bộ điều khiển PLC: Các dòng Mitsubishi FX Series, Siemens S7-1200, hoặc Autonics PLC.
Thiết bị chấp hành: Rơ-le trung gian (Intermediate Relay) 24VDC để điều khiển các tải lớn hơn.
Bộ nguồn: Nguồn tổ ong (Switching Power Supply) 24VDC chuẩn công nghiệp để đảm bảo điện áp ổn định.

Ứng dụng thực tế

Cảm biến PRDL12-4DN2 là lựa chọn hàng đầu cho các ứng dụng:

Ngành đóng gói: Phát hiện vị trí hộp, kiểm tra sự hiện diện của nắp chai kim loại trên băng tải.
Hệ thống băng tải: Đếm số lượng linh kiện kim loại, định vị điểm dừng chính xác của sản phẩm.
Máy CNC & Máy dập: Làm công tắc hành trình (Limit Switch) kiểm soát piston, trục vít hoặc vị trí khuôn dập.
Cánh tay Robot: Xác định điểm Home hoặc vị trí gắp phôi kim loại trong dây chuyền lắp ráp.

FAQ - Câu hỏi thường gặp

Q1: PRDL12-4DN2 và PRD12-4DN khác nhau điểm nào?
A: PRDL là dòng đầu lồi (non-flush), cung cấp vùng cảm biến rộng hơn và linh hoạt hơn trong lắp đặt. Trong khi đó, PRD là dòng đầu bằng (flush), cho phép lắp âm hoàn toàn vào bề mặt kim loại.
Q2: Tại sao tôi nên chọn ngõ ra NPN NC thay vì NO?
A: Ngõ ra NC (Thường đóng) thường được ưu tiên cho các mạch an toàn hoặc ngắt khẩn cấp. Tín hiệu mặc định là có, và sẽ ngắt khi phát hiện vật thể hoặc xảy ra sự cố đứt dây, giúp hệ thống nhận diện lỗi nhanh hơn.
Q3: Cảm biến này có phát hiện được nhôm hay đồng không?
A: Có, PRDL12-4DN2 là cảm biến điện cảm nên phát hiện được mọi kim loại. Tuy nhiên, khoảng cách phát hiện đối với nhôm/đồng sẽ ngắn hơn so với sắt/thép.
Q4: Chuẩn IP67 có ý nghĩa gì trong vận hành?
A: IP67 nghĩa là thiết bị chống bụi hoàn toàn và có thể chịu được việc ngâm trong nước ở độ sâu 1m trong 30 phút, rất phù hợp cho môi trường xưởng sản xuất ẩm ướt.
Q5: Tôi có thể sử dụng nguồn 12V cho cảm biến này không?
A: Hoàn toàn được. Dải điện áp hoạt động của sản phẩm là 12-24VDC. Bạn chỉ cần đảm bảo nguồn điện cung cấp ổn định.
Q6: Mua sản phẩm tại AUT VN có được bảo hành không?
A: Có, tất cả sản phẩm Autonics phân phối bởi AUT VN đều được bảo hành chính hãng 12 tháng và hỗ trợ kỹ thuật tận tình.
Q7: Làm sao để phân biệt cảm biến hỏng hay do lỗi đấu nối?
A: Hãy quan sát đèn LED chỉ thị. Nếu đã cấp nguồn đủ mà LED không sáng hoặc không thay đổi trạng thái khi đưa kim loại lại gần, có thể cảm biến đã hỏng hoặc bị đấu sai dây.
Q8: Có cần điện trở kéo lên cho ngõ ra NPN không?
A: Nếu bạn nối trực tiếp vào PLC (Sink input), bạn không cần điện trở. Nếu nối vào vi điều khiển như Arduino hay ESP32, bạn cần một điện trở kéo lên để đọc tín hiệu chính xác.
Q9: Cảm biến đầu lồi có dễ bị va chạm hỏng không?
A: Do phần đầu nhô ra nên rủi ro va chạm vật lý cao hơn đầu bằng. AUT VN khuyên bạn nên lắp thêm khung bảo vệ nếu môi trường vận hành có nhiều vật thể di chuyển tự do.
Q10: AUT VN có hỗ trợ kỹ thuật khi lắp đặt lần đầu không?
A: Chắc chắn có. Đội ngũ kỹ thuật của AUT VN luôn sẵn sàng tư vấn sơ đồ đấu nối và giúp bạn lựa chọn mã cảm biến tương đương phù hợp nhất với nhu cầu.
