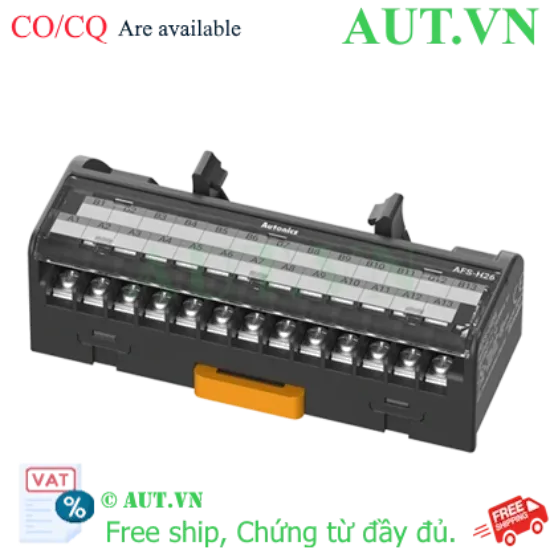

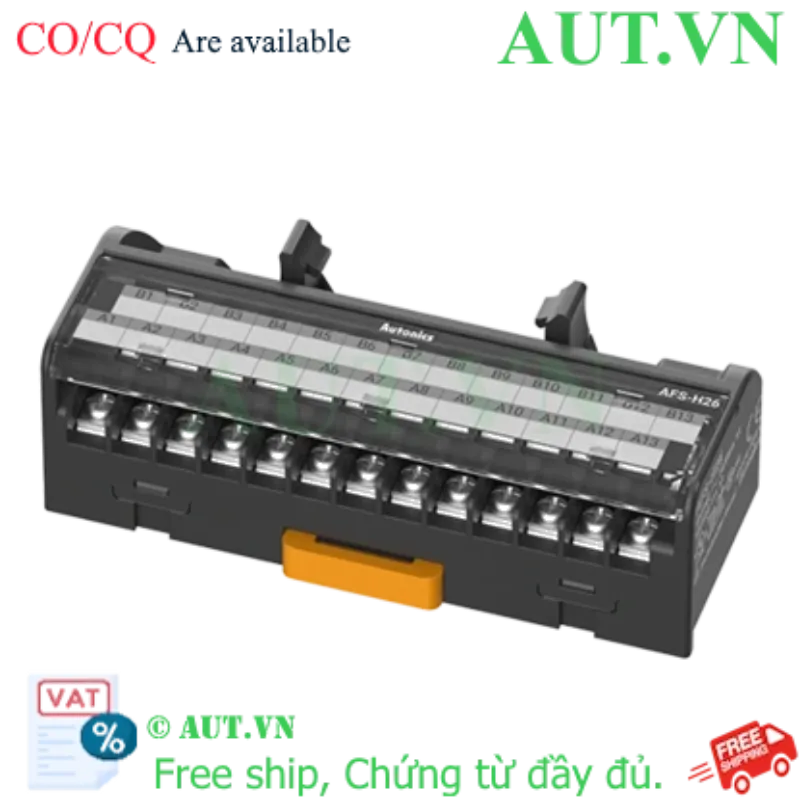

Cầu đấu dây Autonics AFS-H26 (Interface Terminal Block - 26 Chân)

Model: AFS-H26
Số cực: 26 Pole (26 chân)
Kiểu đầu nối: D-sub (Phích cắm đực - Plug)
Điện áp định mức: Max 125VAC, 125VDC
Dòng điện định mức: 1A
Phương pháp đấu nối: Screw terminals (Đấu nối vít)
Khoảng cách Terminal: 7.1mm

nhà chế tạo: Autonics

SKU: AFS-H26

Tải xuống mẫu

Giá cũ: 506.520 ₫

Giá bán: 453.600 ₫

Số lượng:

Giới thiệu Cầu đấu dây Autonics AFS-H26

Cầu đấu dây Autonics AFS-H26 là giải pháp tối ưu trong việc kết nối giữa các thiết bị điều khiển như PLC, Servo driver với các thiết bị ngoại vi. Sản phẩm thuộc dòng AFS Series của Autonics, nổi tiếng với thiết kế nhỏ gọn, độ bền cao và khả năng truyền tải tín hiệu ổn định. Sử dụng đầu nối D-sub 26 chân (đực), AFS-H26 giúp tối giản hóa hệ thống dây điện và tiết kiệm không gian lắp đặt trong tủ điện.

Điểm nổi bật của Autonics AFS-H26

Thiết kế thông minh: Khoảng cách terminal 7.1mm giúp thao tác đấu nối vít dễ dàng và chắc chắn.
Chất liệu cao cấp: Vỏ và đế làm từ nhựa PC chịu nhiệt, chống va đập; thiết bị đầu cuối bằng đồng thau tăng khả năng dẫn điện.
Lắp đặt linh hoạt: Hỗ trợ lắp trên thanh Ray (DIN Rail) hoặc cố định bằng vít.
Tiêu chuẩn quốc tế: Đảm bảo độ bền điện môi và điện trở cách điện khắt khe cho môi trường công nghiệp.

Lợi ích khi sử dụng

Tiết kiệm thời gian: Giảm thiểu sai sót trong quá trình đấu nối dây so với phương pháp hàn dây truyền thống.
Dễ dàng bảo trì: Các đầu terminal được đánh số rõ ràng, thuận tiện cho việc kiểm tra và thay thế thiết bị.
Ổn định hệ thống: Đảm bảo tín hiệu không bị suy hao hoặc nhiễu trong suốt quá trình vận hành.

Bảng thông số kỹ thuật chi tiết

Thông số	Chi tiết
Số chân giắc cắm	26 chân
Số Terminal	26 EA
Điện áp định mức	Max. 125VDC, 125VAC~ 50/60Hz
Dòng định mức	Max. 1A
Kiểu đầu nối	D-Sub Plug (Đực)
Khoảng cách Terminal	7.1 mm
Điện trở cách điện	≥ 1,000 MΩ (500 VDC)
Trọng lượng	Khoảng 133g

Ứng dụng và Sản phẩm đi kèm

Cầu đấu AFS-H26 thường được sử dụng cùng với:

Cáp điều khiển: Các dòng cáp D-sub 26 pin tương ứng của Autonics hoặc cáp đúc sẵn.
Hệ thống PLC: Kết nối ngõ I/O của PLC Mitsu, LS, Omron với thiết bị ngoại vi.

Hướng dẫn sử dụng

Gắn module AFS-H26 lên thanh DIN Rail chắc chắn.
Kết nối cáp D-sub (Cái) vào đầu nối đực trên module.
Sử dụng tua vít để đấu nối các đầu dây điện vào các terminal tương ứng từ 1 đến 26.
Kiểm tra độ chặt của vít để đảm bảo tiếp xúc tốt nhất.

Nguồn tham khảo nội dung: Autonics Corporation
