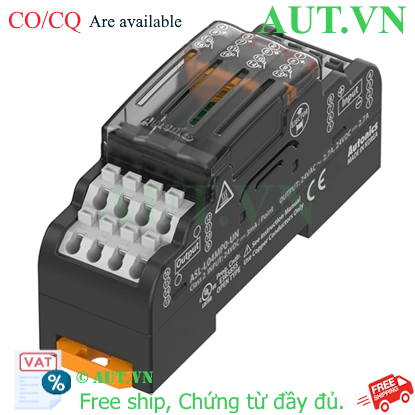

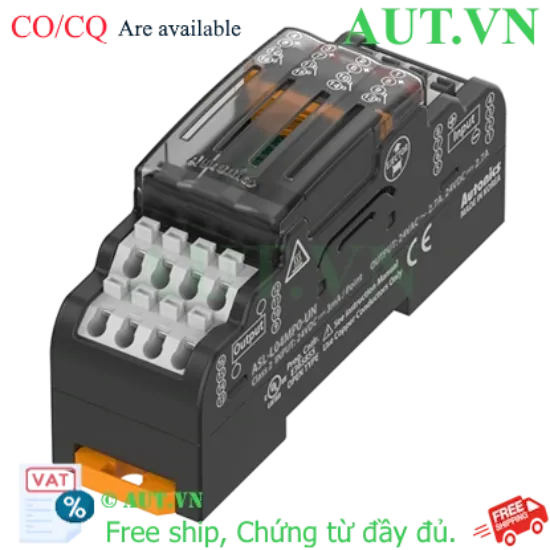

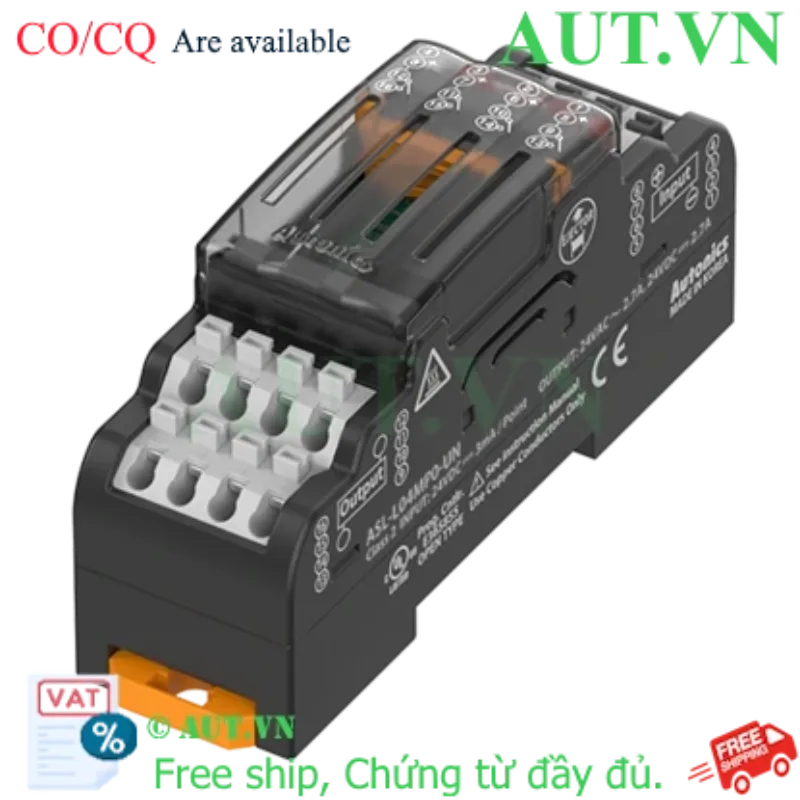

Cầu đấu dây Autonics ASL-L04MP0-UN (4 Phase) cho SSR | AUT VN

Thương hiệu: Autonics
Model: ASL-L04MP0-UN
Số kênh: 4 Phase (4 kênh điều khiển)
Điện áp điều khiển: 24VDC ±10%
Dòng điện tải định mức: 2.7A (60VAC/DC)
Chỉ báo trạng thái: Đèn LED xanh dương cực kỳ trực quan
Công nghệ kết nối: Không dùng vít (Screwless), giúp lắp đặt nhanh và chống lỏng lẻo do rung động

nhà chế tạo: Autonics

SKU: ASL-L04MP0-UN

Tải xuống mẫu

Giá cũ: 1.218.730 ₫

Giá bán: 1.091.400 ₫

Số lượng:

Giới thiệu về Cầu đấu dây Autonics ASL-L04MP0-UN

Trong các hệ thống điều khiển tự động hóa hiện đại, việc kết nối giữa bộ điều khiển và các rơ-le bán dẫn (SSR) đòi hỏi sự chính xác và độ tin cậy cao. Cầu đấu dây Autonics ASL-L04MP0-UN là giải pháp chuyên dụng được thiết kế để tối ưu hóa việc đấu nối cho các hệ thống sử dụng SSR. Với cấu trúc 4 kênh (4 phase), sản phẩm giúp tiết kiệm không gian tủ điện và đơn giản hóa quy trình đi dây phức tạp.

Điểm nổi bật của sản phẩm

Thiết kế Screwless hiện đại: Sử dụng cơ chế kết nối không dùng vít, giúp việc lắp đặt nhanh chóng hơn, giảm thiểu sai sót do siết lực không đều và đặc biệt là chống lỏng dây khi máy móc vận hành có độ rung lớn.
Hiển thị trạng thái thông minh: Tích hợp đèn LED màu xanh dương giúp kỹ thuật viên dễ dàng kiểm tra trạng thái hoạt động của từng kênh ngay tại tủ điện.
Độ bền cao: Được làm từ vật liệu cao cấp (Polyamide 66, PPS), đảm bảo khả năng chịu nhiệt và cách điện tuyệt vời trong môi trường công nghiệp.
Kích thước tối ưu: Thiết kế nhỏ gọn, giúp tối ưu hóa diện tích lắp đặt trong các tủ điện điều khiển chật hẹp.

Lợi ích khi sử dụng Autonics ASL-L04MP0-UN

Việc sử dụng cầu đấu dây chuyên dụng này không chỉ giúp hệ thống của bạn hoạt động ổn định hơn mà còn mang lại các lợi ích kinh tế thực tế:

Tiết kiệm thời gian: Giảm tới 50% thời gian thi công và bảo trì nhờ cơ chế đấu nối nhanh.
Tăng tính an toàn: Ngăn ngừa tình trạng hồ quang điện hoặc ngắn mạch nhờ các tiêu chuẩn cách điện và độ bền điện môi nghiêm ngặt.
Dễ dàng bảo trì: Cấu trúc module cho phép kiểm tra và thay thế nhanh chóng, giảm thiểu thời gian dừng máy (down-time).

Thông số kỹ thuật chi tiết

Điện áp định mức (Input)	24VDC ±10%
Điện áp và dòng tải định mức	60VAC/DC (50/60Hz) @ 2.7A
Dòng tiêu thụ	≤ 3mA
SSR tương thích tiêu biểu	Panasonic AQZ202D và các dòng SSR tương đương
Kiểu terminal	Không bắt vít (Screwless/Ejector)
Khoảng cách giữa các terminal	5.0mm
Chỉ báo trạng thái	LED màu xanh dương
Tiêu chuẩn dây dẫn (Lõi đặc)	Ø0.6 ~ Ø1.25mm (chỉ dùng cho 60℃)
Tiêu chuẩn dây dẫn (Nhiều lõi)	AWG22-16 (0.30 đến 1.25 mm²) (chỉ dùng cho 60℃)
Điện trở cách điện	≥ 1,000 MΩ (500 VDC megger)
Độ bền điện môi (Giữa các tiếp điểm)	2,500VAC (50/60Hz) trong 1 phút
Độ bền điện môi (Giữa các cực tương tự)	1,000VAC (50/60Hz) trong 1 phút
Nhiệt độ môi trường hoạt động	-15 đến 55℃ (Bảo quản: -25 đến 65℃)
Độ ẩm môi trường	35 đến 85%RH
Chất liệu cấu tạo	Terminal: Polyamide 66; Thanh dẫn: Đồng thau (Brass); Vỏ: PPS
Cấp bảo vệ	IP20 (Tiêu chuẩn IEC)

Hướng dẫn sử dụng và Ứng dụng

Ứng dụng: Sản phẩm chuyên dùng trong các tủ điều khiển máy móc công nghiệp, hệ thống điều khiển nhiệt độ, hệ thống đóng cắt tự động sử dụng SSR. Đặc biệt tương thích tốt nhất khi dùng chung với các dòng SSR của Panasonic (như AQZ202D).

Hướng dẫn lắp đặt:

Đảm bảo nguồn cấp đã được ngắt hoàn toàn trước khi lắp đặt.
Sử dụng dây dẫn có tiết diện phù hợp (AWG22-16) để đảm bảo khả năng dẫn điện.
Đối với dây nhiều lõi, khuyến khích sử dụng đầu cos (terminal ferrule) để kết nối chắc chắn nhất.
Kiểm tra lại đèn LED chỉ thị để đảm bảo tín hiệu đã được truyền qua các kênh.
