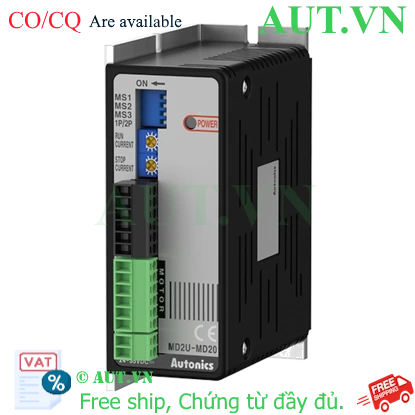

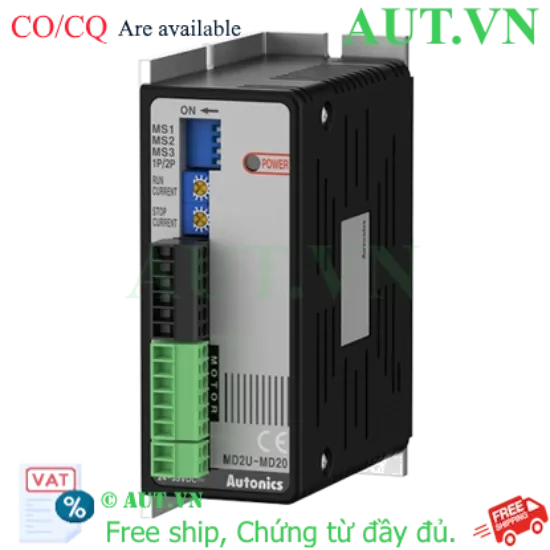

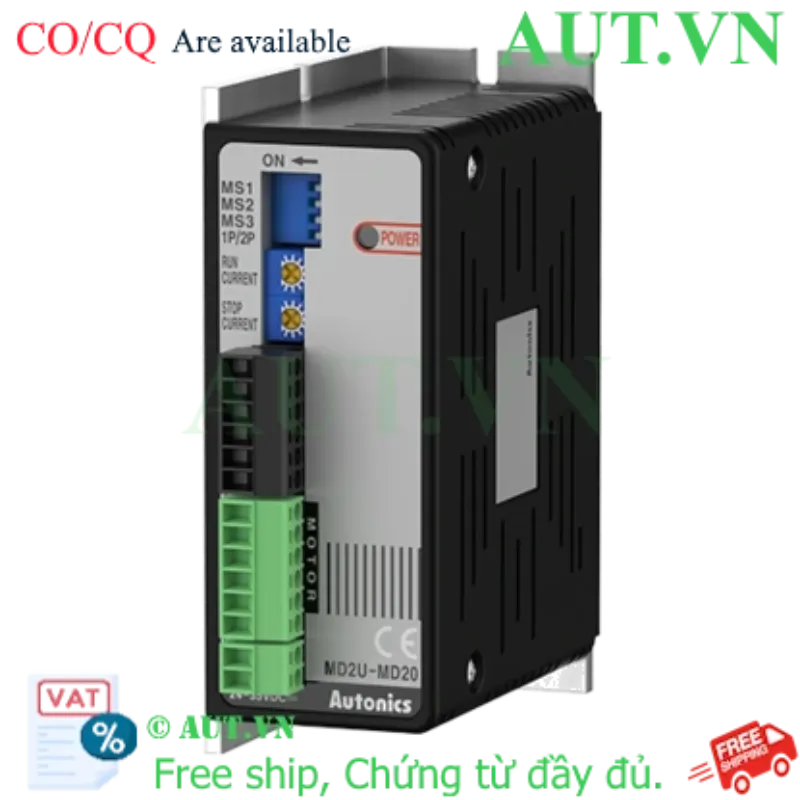

Trong kỷ nguyên công nghiệp 4.0, việc kiểm soát vị trí và tốc độ của động cơ bước với sai số tối thiểu là yếu tố quyết định chất lượng sản phẩm. Driver động cơ bước Autonics MD2U-MD20 là bộ điều khiển dòng hằng đơn cực chuyên dụng cho động cơ bước 2 pha. Sản phẩm không chỉ giúp tối ưu hóa hiệu suất vận hành mà còn triệt tiêu rung lắc, tăng cường độ mượt mà cho mọi chuyển động. Được phân phối chính hãng bởi AUT VN, MD2U-MD20 là sự lựa chọn tin cậy cho các hệ thống máy CNC, máy đóng gói tự động và cánh tay robot công nghiệp.
Điểm Nổi Bật Của Autonics MD2U-MD20
- Công nghệ Vi bước (Micro-step) tiên tiến: Khả năng chia nhỏ bước từ 1 đến 20, giúp động cơ vận hành êm ái, giảm tiếng ồn đáng kể và tăng độ phân giải vị trí cực cao.
- Kiểm soát dòng điện ổn định: Sử dụng phương thức lái dòng không đổi (Constant Current Drive), đảm bảo mô-men xoắn luôn ổn định bất kể sự thay đổi về tốc độ.
- Khả năng tương thích linh hoạt: Hoạt động ổn định trong dải điện áp 24VDC đến 35VDC, dễ dàng tích hợp vào các hệ thống nguồn công nghiệp phổ biến.
- Tiêu chuẩn bền bỉ công nghiệp: Thiết kế tối ưu tản nhiệt, hoạt động bền bỉ trong môi trường khắc nghiệt từ 0 đến 50℃.
Bảng Thông Số Kỹ Thuật Chi Tiết
Thông số kỹ thuật chi tiết MD2U-MD20
| Phương thức hoạt động |
Drive dòng không đổi đơn cực (Constant Current Drive) |
| Loại động cơ áp dụng |
Động cơ bước 2 pha (2-Phase Stepper Motor) |
| Độ phân giải bước |
Full-step (1), Half-step (2), Micro-step (4, 5, 8, 10, 16, 20) |
| Điện áp nguồn cấp |
24 - 35VDC ⎓ |
| Dòng điện chạy (Run Current) tối đa |
2A / pha |
| Dòng tiêu thụ tối đa |
3A |
| Số trục điều khiển |
1 Trục |
| Đặc điểm xung ngõ vào |
Độ rộng xung Min 10㎲ (CW, CCW), Min 1ms (HOLD OFF) |
| Điện áp ngõ vào xung |
[H]: 4-8VDC, [L]: 0-0.5VDC |
| Tần số xung tối đa |
50kHz (CW, CCW) |
| Nhiệt độ vận hành |
0 đến 50℃ (Bảo quản: -10 đến 60℃) |
| Trọng lượng |
Xấp xỉ 180g |
Lợi Ích Khi Lựa Chọn MD2U-MD20 Cho Hệ Thống Của Bạn
- Kéo dài tuổi thọ thiết bị: Cơ chế điều khiển dòng hằng ngăn chặn tình trạng quá nhiệt cuộn dây, bảo vệ động cơ khỏi hư hỏng sớm.
- Nâng cao chất lượng gia công: Chế độ vi bước loại bỏ hiện tượng giật (cogging), giúp bề mặt gia công trong các ứng dụng CNC đạt độ bóng và chính xác cao hơn.
- Tiết kiệm thời gian triển khai: Thiết kế nhỏ gọn cùng sơ đồ đấu nối chuẩn hóa giúp kỹ sư lắp đặt nhanh chóng, giảm thiểu sai sót.
Hướng Dẫn Lắp Đặt và Sử Dụng (How-to)
- Bước 1 - Kiểm tra nguồn: Xác nhận nguồn cấp nằm trong dải 24-35VDC. Việc cấp sai điện áp có thể gây cháy Driver ngay lập tức.
- Bước 2 - Đấu nối động cơ: Kết nối chính xác 4 dây của động cơ bước 2 pha vào các terminal đầu ra trên Driver theo đúng pha.
- Bước 3 - Thiết lập vi bước: Sử dụng các công tắc gạt (Dip Switch) trên thân thiết bị để chọn độ phân giải (Full, Half hoặc Micro step) phù hợp với yêu cầu độ chính xác.
- Bước 4 - Kết nối tín hiệu điều khiển: Đấu nối xung điều khiển (CW, CCW) từ PLC hoặc vi điều khiển vào ngõ vào của Driver.
- Bước 5 - Vận hành và hiệu chỉnh: Cấp nguồn, chạy thử ở tốc độ thấp để kiểm tra chiều quay và điều chỉnh xung nhịp cho đến khi đạt yêu cầu.
Sản Phẩm Sử Dụng Chung (isRelatedTo)
- Động cơ bước 2 pha Autonics: Tương thích tuyệt đối với các model có dòng định mức ≤ 2A.
- Bộ nguồn Switching 24VDC: Cung cấp dòng điện sạch, ổn định để Driver hoạt động tối ưu.
- PLC (Siemens, Mitsubishi, Delta...): Các bộ điều khiển có ngõ ra xung tốc độ cao để điều phối vị trí.
Ứng Dụng Thực Tế (Application)
Driver Autonics MD2U-MD20 được tin dùng trong các hệ thống:
- Gia công cơ khí: Máy in 3D, máy CNC mini, máy khắc Laser.
- Logistics: Hệ thống băng tải định lượng, cánh tay phân loại sản phẩm tự động.
- Đóng gói: Máy dán nhãn, máy chiết rót tự động.
- Y tế: Các thiết bị phân tích mẫu, máy bơm tiêm điện cần độ chính xác cực cao.
Câu Hỏi Thường Gặp (FAQ)
1. MD2U-MD20 có điều khiển được động cơ bước 3 pha không?
Không, sản phẩm này được thiết kế chuyên biệt cho động cơ bước 2 pha.
2. Tại sao Driver bị nóng trong quá trình vận hành?
Khi hoạt động ở điện áp cao (ví dụ 30VDC) để tăng mô-men, nhiệt lượng tỏa ra sẽ nhiều hơn. Bạn nên lắp Driver ở vị trí thông thoáng hoặc gắn thêm quạt tản nhiệt.
3. Chế độ vi bước nào là tốt nhất cho độ mượt?
Bạn nên chọn chế độ vi bước cao nhất (20-division) để giảm thiểu rung động và tiếng ồn tối đa.
4. Tần số xung 50kHz có ý nghĩa gì?
Đây là giới hạn tốc độ nhận xung từ PLC. Nếu cấp xung vượt quá 50kHz, Driver có thể bị mất bước hoặc không đáp ứng kịp.
5. Có cần lắp điện trở hãm cho MD2U-MD20 không?
Với dải áp 24-35VDC trong các ứng dụng thông thường, MD2U-MD20 hoạt động ổn định mà không cần điện trở hãm phức tạp.
6. Cách thay đổi chiều quay của động cơ nhanh nhất?
Bạn có thể đảo vị trí 2 dây của một pha động cơ hoặc thay đổi tín hiệu điều khiển từ xung CW sang CCW.
7. Mua MD2U-MD20 tại AUT VN có được bảo hành không?
Có, tất cả sản phẩm tại AUT VN đều được bảo hành chính hãng theo tiêu chuẩn của Autonics Việt Nam.
8. Tôi có thể dùng nguồn 12V cho thiết bị này không?
Không, dải điện áp hoạt động yêu cầu là 24-35VDC. Nguồn 12V sẽ khiến Driver không đủ năng lượng để vận hành chính xác.
9. Dòng 2A/pha là dòng định mức hay tối đa?
Đây là dòng Run tối đa mà Driver có thể cung cấp cho mỗi pha của động cơ bước.
10. AUT VN có hỗ trợ kỹ thuật sau bán hàng không?
Có, AUT VN cung cấp dịch vụ hỗ trợ kỹ thuật miễn phí, hướng dẫn cài đặt và vận hành cho khách hàng.
Nguồn tham khảo: Autonics Official Website
