Đồng hồ hiển thị tỷ lệ số Autonics M4W-DI-XX | Tín hiệu 4-20mA/1-5V, Chính xác ±0.3%, Chuẩn DIN | AUT VN

Đầu vào đa năng: Tương thích hoàn hảo với tín hiệu Analog chuẩn DC 4-20mA hoặc DC 1-5V.
Độ chính xác công nghiệp: Sai số cực thấp ±0.3% F.S, đảm bảo giám sát thông số hệ thống chính xác tuyệt đối.
Hiển thị trực quan: Màn hình LED 7 đoạn 3½ chữ số (14mm) siêu sáng, dễ quan sát từ xa.
Thiết kế chuẩn DIN: Kích thước W92xH45mm, nguồn cấp 100-240VAC dải rộng, dễ dàng lắp đặt tủ điện.
Cam kết từ AUT VN: Hàng chính hãng Autonics, đầy đủ CO/CQ, bảo hành 12 tháng, hỗ trợ kỹ thuật trọn đời.

nhà chế tạo: Autonics

SKU: M4W-DI-XX

Giá cũ: 1.731.450 ₫

Giá bán: 1.385.160 ₫

Số lượng:

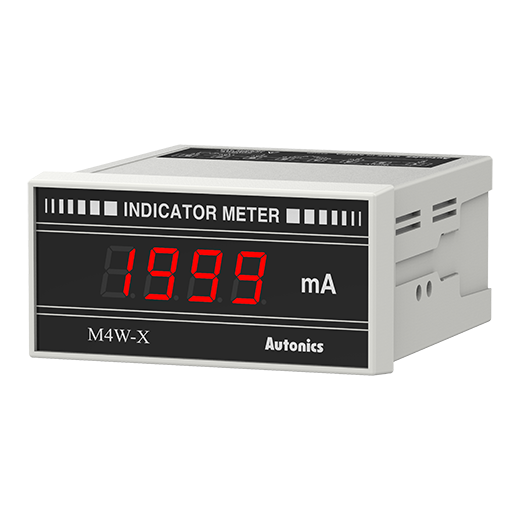

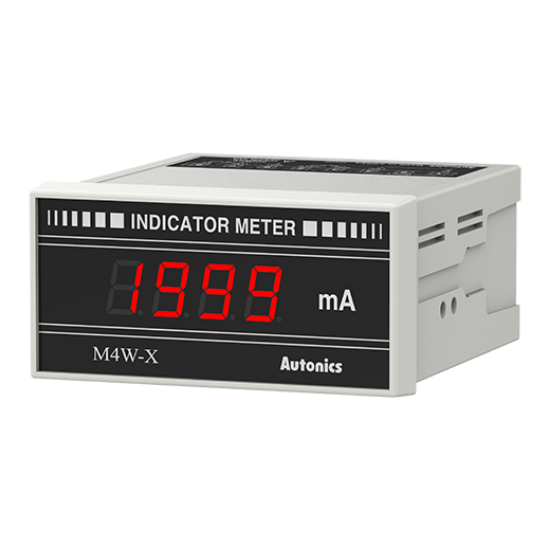

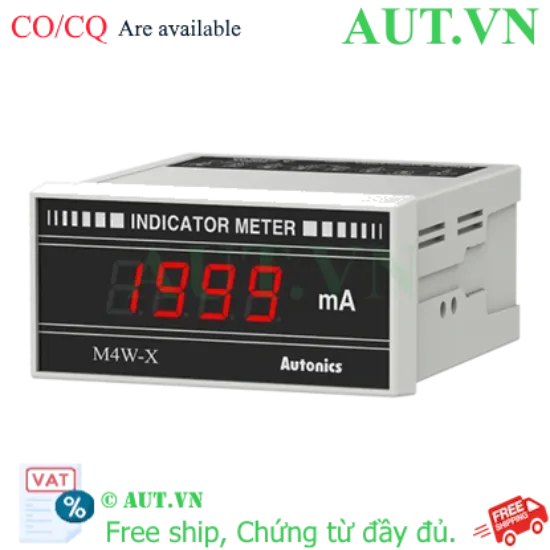

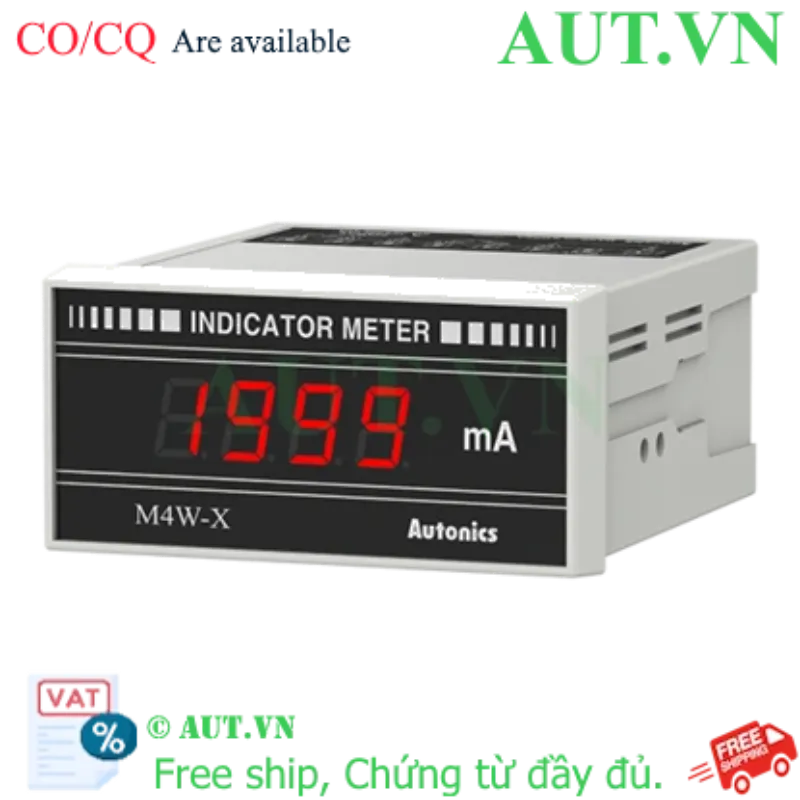

Giới thiệu Đồng hồ hiển thị tỷ lệ số Autonics M4W-DI-XX

Đồng hồ hiển thị tỷ lệ số Autonics M4W-DI-XX là thiết bị đo lường kỹ thuật số chuyên dụng, được thiết kế để chuyển đổi các tín hiệu Analog (dòng điện hoặc điện áp) từ các cảm biến công nghiệp thành các giá trị số cụ thể theo tỷ lệ (scaling) do người dùng thiết lập. Trong các hệ thống tự động hóa, việc giám sát chính xác các thông số như áp suất, lưu lượng, mức chất lỏng hay nồng độ là yếu tố then chốt để đảm bảo an toàn vận hành. M4W-DI-XX đóng vai trò là "mắt xích" hiển thị trung gian, giúp kỹ thuật viên nắm bắt dữ liệu thời gian thực một cách trực quan, loại bỏ hoàn toàn sai số đọc từ các đồng hồ kim truyền thống, từ đó tối ưu hóa quy trình kiểm soát chất lượng.

Điểm nổi bật của Autonics M4W-DI-XX

Khả năng hiển thị vượt trội: Sử dụng màn hình LED 7 đoạn với độ sáng cao, ký tự 14mm giúp vận hành viên quan sát rõ ràng ngay cả trong môi trường nhà xưởng thiếu sáng hoặc từ khoảng cách xa.
Độ tin cậy tuyệt đối: Với sai số chỉ ±0.3% F.S, thiết bị đảm bảo tính ổn định cao, giúp hệ thống vận hành chính xác và giảm thiểu tối đa rủi ro sai số trong giám sát thông số kỹ thuật.
Tùy chỉnh Scaling linh hoạt: Người dùng dễ dàng thiết lập dải đo (scaling) để khớp với giá trị thực của cảm biến (Ví dụ: 4mA = 0 bar, 20mA = 10 bar) thông qua giao diện phím điều khiển đơn giản, không cần lập trình phức tạp.
Thiết kế chuẩn DIN bền bỉ: Vỏ ngoài chắc chắn, kích thước chuẩn DIN giúp việc lắp đặt vào tủ điện trở nên chuyên nghiệp, gọn gàng và dễ dàng thay thế, nâng cấp.

Bảng thông số kỹ thuật chi tiết

Đặc tính kỹ thuật	Chi tiết thông số
Thương hiệu	Autonics (Hàn Quốc)
Model	M4W-DI-XX
Kiểu hiển thị	LED 7 đoạn, 3½ chữ số (Màu đỏ, chiều cao 14mm)
Tín hiệu đầu vào (Input)	DC 4-20mA / DC 1-5V
Dải hiển thị (Display Range)	-1999 đến 1999
Độ chính xác (Accuracy)	±0.3% F.S. (Toàn dải đo)
Nguồn cấp (Power)	100-240VAC, 50/60Hz
Kích thước mặt cắt (Cut-out)	W92 x H45 mm (Chuẩn DIN)
Nhiệt độ vận hành	-10 đến 50°C

Nguồn dữ liệu tham khảo từ: Autonics Official Website

Lợi ích khi sử dụng M4W-DI-XX từ AUT VN

Số hóa quy trình giám sát: Chuyển đổi sang hiển thị số giúp loại bỏ sai số chủ quan khi đọc kim, tăng tốc độ phản ứng của kỹ thuật viên trước các biến đổi bất thường của hệ thống.
Tiết kiệm chi phí vận hành: Sản phẩm có độ bền công nghiệp, vận hành ổn định trong môi trường khắc nghiệt, giảm thiểu thời gian dừng máy (down-time) do hư hỏng thiết bị đo.
Hỗ trợ kỹ thuật chuyên sâu: Khi mua hàng tại AUT VN, quý khách nhận được sản phẩm chính hãng cùng gói hỗ trợ cấu hình scaling, hướng dẫn đấu nối chi tiết và chế độ bảo hành 12 tháng uy tín.

Hướng dẫn lắp đặt và sử dụng (How-to)

Để đảm bảo thiết bị vận hành chính xác và bền bỉ, quý khách vui lòng thực hiện theo quy trình sau:

Bước 1 - Lắp đặt vật lý: Khoét lỗ tủ điện theo kích thước chuẩn DIN W92xH45mm, đặt đồng hồ vào và cố định bằng ngàm kẹp đi kèm.
Bước 2 - Đấu nối nguồn: Kết nối nguồn cấp 100-240VAC vào các chân nguồn theo đúng sơ đồ đấu nối in trên thân máy.
Bước 3 - Đấu nối tín hiệu: Kết nối dây tín hiệu từ cảm biến (4-20mA hoặc 1-5V) vào ngõ vào Analog của thiết bị.
Bước 4 - Cấu hình tỷ lệ (Scaling): Truy cập menu cài đặt để thiết lập giá trị hiển thị tương ứng với giá trị thấp nhất (4mA/1V) và cao nhất (20mA/5V) của cảm biến.
Bước 5 - Kiểm tra & Hiệu chuẩn: Vận hành thử hệ thống, đối chiếu số liệu hiển thị với giá trị thực tế để đảm bảo độ chính xác tuyệt đối.

Sản phẩm sử dụng chung và thiết bị kết hợp

Đồng hồ M4W-DI-XX thường được tích hợp trong hệ thống cùng với các thiết bị sau để tạo thành bộ đo hoàn chỉnh:

Cảm biến áp suất (Pressure Transmitter): Hiển thị chính xác áp suất đường ống (đơn vị bar, psi, kg/cm2).
Cảm biến mức (Level Sensor): Giám sát mức chất lỏng trong bồn chứa (đơn vị m, %).
Cảm biến lưu lượng (Flowmeter): Theo dõi lưu lượng chất lỏng/khí (đơn vị L/min, m3/h).
Bộ chuyển đổi tín hiệu (Signal Converter): Chuyển đổi các tín hiệu đặc thù sang chuẩn 4-20mA trước khi đưa vào M4W-DI-XX.

Ứng dụng thực tế của sản phẩm

Hệ thống xử lý nước thải: Giám sát mức nước trong bể lắng, bể Aerotank để điều khiển bơm tự động.
Nhà máy thực phẩm & đồ uống: Theo dõi chính xác áp suất trong đường ống dẫn nguyên liệu, đảm bảo tiêu chuẩn chất lượng.
Công nghiệp hóa chất: Hiển thị nồng độ hoặc lưu lượng hóa chất trong các quy trình pha chế tự động khép kín.
Hệ thống HVAC: Giám sát áp suất gió, độ ẩm hoặc nhiệt độ thông qua các bộ chuyển đổi tín hiệu analog.

Câu hỏi thường gặp (FAQ)

1. Đồng hồ hiển thị tỷ lệ số là gì?

Đây là thiết bị nhận tín hiệu Analog (ví dụ 4-20mA) và chuyển đổi nó thành một giá trị số mà bạn có thể tự cài đặt tỷ lệ (ví dụ: 4mA = 0 bar, 20mA = 10 bar) để dễ dàng theo dõi.

2. M4W-DI-XX có hỗ trợ đo điện áp 0-10V không?

Model này hỗ trợ dải điện áp DC 1-5V. Nếu bạn sử dụng cảm biến 0-10V, bạn cần dùng bộ chia điện áp hoặc liên hệ AUT VN để được tư vấn model phù hợp hơn.

3. Tôi có thể thay đổi dải hiển thị tùy ý không?

Có, bạn hoàn toàn có thể tùy chỉnh dải hiển thị (ví dụ từ 0-100 lên 0-1000 hoặc -100 đến 100) thông qua menu cài đặt Scaling của thiết bị.

4. Sản phẩm này có khả năng chống nước không?

Thiết bị được thiết kế để lắp đặt trong tủ điện. Để đảm bảo an toàn và chống nước/bụi, quý khách nên lắp đặt trong tủ điện có cấp bảo vệ IP tương ứng.

5. Tại sao nên mua Autonics M4W-DI-XX tại AUT VN?

AUT VN cam kết cung cấp hàng chính hãng 100%, đầy đủ chứng chỉ CO/CQ, bảo hành chính hãng 12 tháng và hỗ trợ kỹ thuật cấu hình từ xa hoặc trực tiếp tại công trình.

6. Ý nghĩa của sai số ±0.3% F.S là gì?

F.S (Full Scale) nghĩa là sai số tối đa là 0.3% trên toàn dải đo bạn thiết lập. Ví dụ nếu bạn cài dải đo là 1000, sai số tối đa cho phép là ±3 đơn vị.

7. Thiết bị có hỗ trợ truyền thông RS485 (Modbus) không?

Model M4W-DI-XX chuyên dụng cho việc hiển thị tại chỗ. Nếu cần tính năng truyền thông để đưa dữ liệu về PLC/SCADA, hãy tham khảo dòng MT4Y tại AUT VN.

8. Nguồn điện 220V tại Việt Nam có dùng trực tiếp được không?

Hoàn toàn được. Thiết bị hỗ trợ dải nguồn rộng 100-240VAC, tương thích hoàn hảo với điện lưới Việt Nam.

9. Thời gian giao hàng của AUT VN mất bao lâu?

Với hàng có sẵn, chúng tôi giao hàng từ 1-3 ngày tùy khu vực. Với hàng đặt, chúng tôi sẽ báo thời gian chính xác từ hãng Autonics.

10. Tôi không biết cài đặt Scaling thì AUT VN có hỗ trợ không?

Có, AUT VN hỗ trợ hướng dẫn chi tiết qua điện thoại, Ultraview hoặc cung cấp tài liệu hướng dẫn tiếng Việt chi tiết cho khách hàng.

11. Màn hình LED của sản phẩm có bị mờ theo thời gian không?

Autonics sử dụng LED chất lượng cao với tuổi thọ hàng chục nghìn giờ, đảm bảo độ sáng ổn định trong thời gian dài vận hành.

12. Thiết bị có hỗ trợ ngõ ra relay cảnh báo không?

Model M4W-DI-XX tập trung vào hiển thị. Nếu bạn cần tính năng cảnh báo (Alarm) qua relay, vui lòng liên hệ AUT VN để chọn model đa năng hơn.
