Đồng Hồ Đo Dòng Điện AC Autonics MT4N-AA-E4: RS485 Modbus, Relay Cảnh Báo, Chuẩn DIN 48x24mm | AUT VN

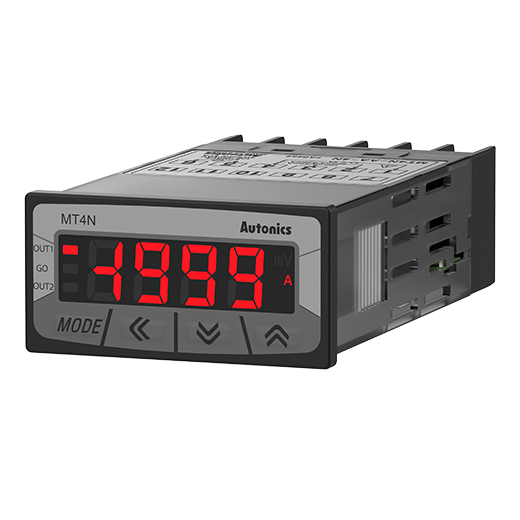

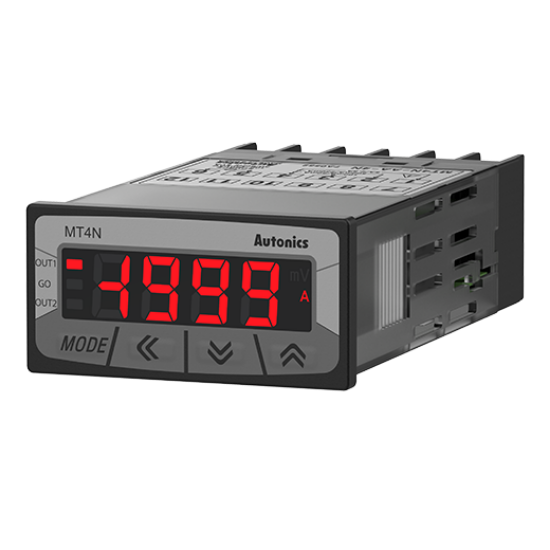

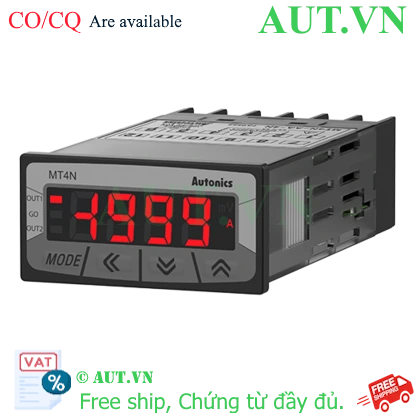

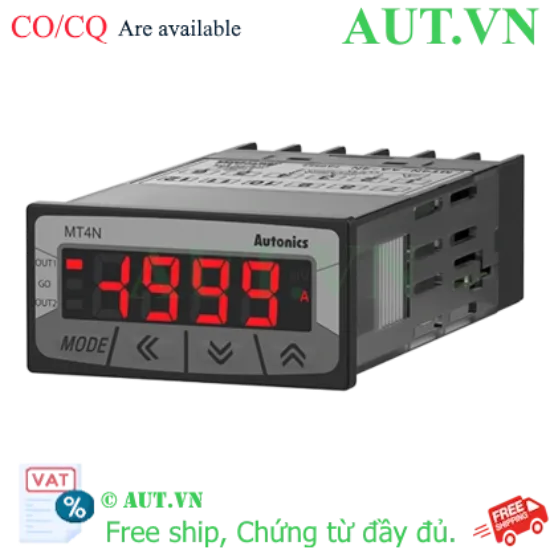

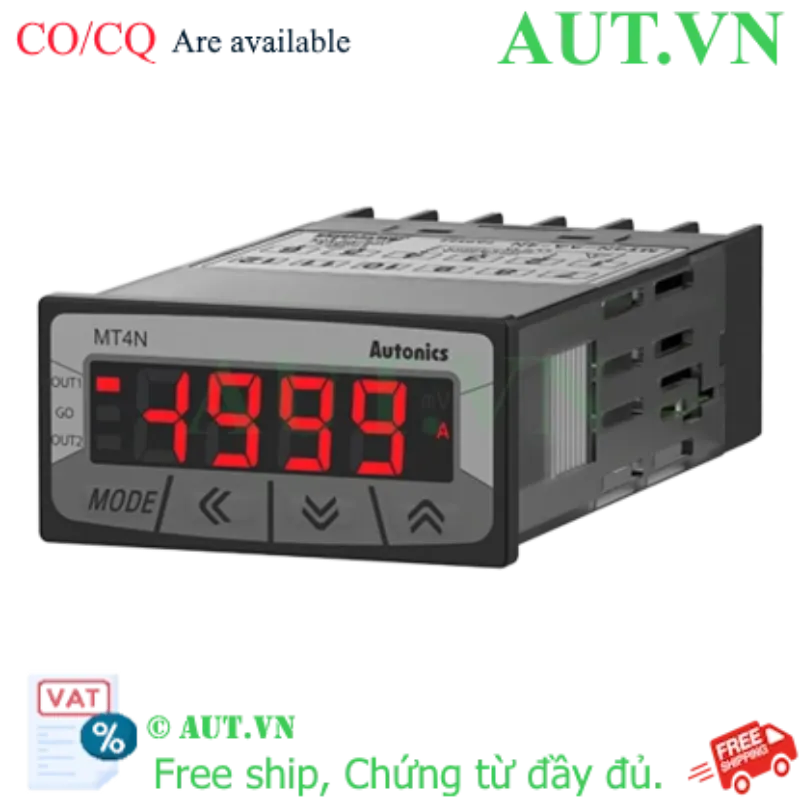

Giới thiệu Đồng hồ đo dòng điện AC Autonics MT4N-AA-E4

Đồng hồ đo dòng điện AC Autonics MT4N-AA-E4 là giải pháp đo lường kỹ thuật số cao cấp, được thiết kế đặc biệt cho các hệ thống giám sát điện công nghiệp yêu cầu độ chính xác và tính ổn định tuyệt đối. Sản phẩm được phân phối chính thức bởi AUT VN, giúp các kỹ sư và nhà quản lý vận hành dễ dàng theo dõi cường độ dòng điện xoay chiều một cách trực quan. Với sự kết hợp giữa chuẩn truyền thông Modbus hiện đại và kích thước DIN 48x24mm siêu gọn, MT4N-AA-E4 không chỉ là một thiết bị đo mà còn là mắt xích quan trọng trong quá trình số hóa quản lý năng lượng tại nhà máy.

Điểm nổi bật của Autonics MT4N-AA-E4

• Hiển thị LED sắc nét: Màn hình 4 chữ số độ sáng cao, cho phép đọc thông số chính xác trong mọi điều kiện ánh sáng của môi trường công nghiệp.
• Kết nối Modbus RTU mạnh mẽ: Tích hợp cổng RS485 cho phép kết nối nhiều thiết bị về trung tâm điều khiển, tối ưu hóa chi phí đi dây và nâng cao hiệu quả giám sát tập trung.
• Hệ thống bảo vệ chủ động: Ngõ ra Relay cho phép cài đặt ngưỡng dòng điện an toàn, tự động kích hoạt còi báo hoặc ngắt tải khi xảy ra sự cố quá tải.
• Độ bền chuẩn công nghiệp: Đạt tiêu chuẩn IP65 ở mặt trước, ngăn chặn hoàn toàn bụi bẩn và tia nước, đảm bảo thiết bị vận hành bền bỉ trong môi trường khắc nghiệt.

Bảng thông số kỹ thuật chi tiết

Nguồn tham khảo: Autonics Official Website.

Lợi ích khi sử dụng Autonics MT4N-AA-E4

• Tiết kiệm không gian: Kích thước DIN nhỏ gọn giúp tối ưu diện tích mặt tủ điện, cho phép lắp đặt nhiều thiết bị giám sát song song.
• Số hóa vận hành: Chuyển đổi từ việc kiểm tra thủ công sang giám sát tự động qua phần mềm SCADA/HMI nhờ chuẩn RS485, giảm thiểu sai sót con người.
• Giảm thiểu Downtime: Phát hiện sớm các dấu hiệu bất thường của động cơ thông qua Relay cảnh báo, ngăn ngừa hư hỏng nặng và giảm thời gian dừng máy.
• Tin cậy tuyệt đối: Sản phẩm chính hãng từ AUT VN đảm bảo tuổi thọ linh kiện cao, sai số thấp, giảm chi phí bảo trì định kỳ.

Hướng dẫn lắp đặt và vận hành (How-to)

1. Bước 1: Lắp đặt vật lý: Khoét lỗ mặt tủ điện kích thước 45x22.2mm. Đưa thiết bị vào và siết vít cố định. Đảm bảo gioăng cao su khít để duy trì chuẩn IP65.
2. Bước 2: Đấu nối nguồn: Kết nối nguồn 12-24VDC hoặc VAC vào các chân nguồn tương ứng. Kiểm tra điện áp trước khi cấp nguồn để tránh sốc điện.
3. Bước 3: Kết nối tín hiệu đo: Đấu nối dây từ biến dòng (CT) vào chân Input AC. Lưu ý đấu đúng cực tính để giá trị hiển thị chính xác.
4. Bước 4: Cấu hình thông số: Truy cập menu Setup thông qua phím Mode. Thiết lập CT Ratio (Tỷ số biến dòng) phù hợp với CT thực tế và cài đặt ngưỡng cho Relay cảnh báo.
5. Bước 5: Thiết lập truyền thông: Kết nối dây xoắn đôi RS485 (A+, B-) về PLC/HMI. Cấu hình Modbus ID, Baud rate và Parity đồng bộ với hệ thống quản lý.

Sản phẩm sử dụng chung và tương thích

• Biến dòng (Current Transformer - CT): Thiết bị bắt buộc để hạ dòng điện lớn (ví dụ 100A, 500A) về mức 5A cho đồng hồ đo.
• Bộ chuyển đổi RS485 to USB/Ethernet: Dùng để kết nối đồng hồ trực tiếp với máy tính PC để giám sát qua phần mềm.
• Bộ nguồn DC 24V: Cung cấp nguồn điện ổn định, chống nhiễu cho tín hiệu truyền thông Modbus.

Ứng dụng thực tế của sản phẩm

• Giám sát động cơ: Theo dõi dòng điện của motor bơm, quạt, băng tải để phát hiện tình trạng kẹt trục hoặc quá tải.
• Quản lý điện năng: Lắp tại các tủ phân phối điện nhánh để theo dõi mức tiêu thụ điện năng của từng khu vực sản xuất.
• Nhà máy thông minh (Smart Factory): Tích hợp vào hệ thống IoT công nghiệp qua Modbus RS485 để tự động hóa báo cáo năng lượng.

Câu hỏi thường gặp (FAQ)

• Hỏi: Model MT4N-AA-E4 có đo được dòng điện DC không?
  Trả lời: Không, model này chỉ chuyên đo dòng AC. Nếu cần đo dòng DC, quý khách vui lòng tham khảo model MT4N-DA-E4.
• Hỏi: Tôi muốn đo dòng 200A thì làm thế nào khi ngõ vào tối đa 5A?
  Trả lời: Bạn cần dùng Biến dòng (CT) tỷ số 200A/5A, sau đó cài đặt CT Ratio trên đồng hồ là 40.
• Hỏi: Cách cài đặt CT Ratio trên thiết bị như thế nào?
  Trả lời: Nhấn phím Mode $\rightarrow$ Setup $\rightarrow$ CT Ratio $\rightarrow$ Nhập giá trị tỷ số $\rightarrow$ Lưu.
• Hỏi: Giao thức Modbus RTU có tương thích với PLC Siemens hay Mitsubishi?
  Trả lời: Có, Modbus RTU là chuẩn toàn cầu, tương thích hoàn toàn với Siemens, Mitsubishi, Delta, Omron...
• Hỏi: Chuẩn IP65 ở mặt trước giúp ích gì?
  Trả lời: Giúp chống bụi tuyệt đối và chống tia nước phun, cực kỳ quan trọng trong môi trường nhà xưởng nhiều bụi và ẩm.
• Hỏi: Khi mất điện, các thông số cài đặt có bị xóa không?
  Trả lời: Không, thiết bị dùng bộ nhớ Non-volatile, mọi cài đặt được lưu vĩnh viễn cho đến khi thay đổi thủ công.
• Hỏi: Sản phẩm mua tại AUT VN bảo hành bao lâu?
  Trả lời: Bảo hành chính hãng 12 tháng, hỗ trợ đổi trả nếu có lỗi từ nhà sản xuất.
• Hỏi: Một đường RS485 kết nối tối đa bao nhiêu đồng hồ MT4N?
  Trả lời: Tối đa 32 thiết bị trên một phân đoạn. Nếu nhiều hơn, bạn cần dùng thêm bộ lặp (RS485 Repeater).
• Hỏi: Có thể dùng Relay của đồng hồ để ngắt trực tiếp động cơ 5kW?
  Trả lời: Không. Relay này chỉ dùng phát tín hiệu điều khiển. Bạn phải dùng nó để kích Contactor hoặc Relay trung gian.
• Hỏi: AUT VN có cung cấp tài liệu lập trình Modbus không?
  Trả lời: Có, AUT VN cung cấp đầy đủ Manual và bảng địa chỉ thanh ghi (Modbus Address Map) khi mua hàng.
