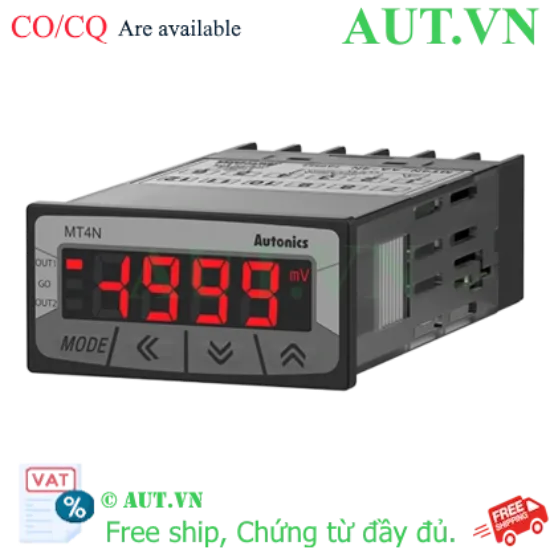

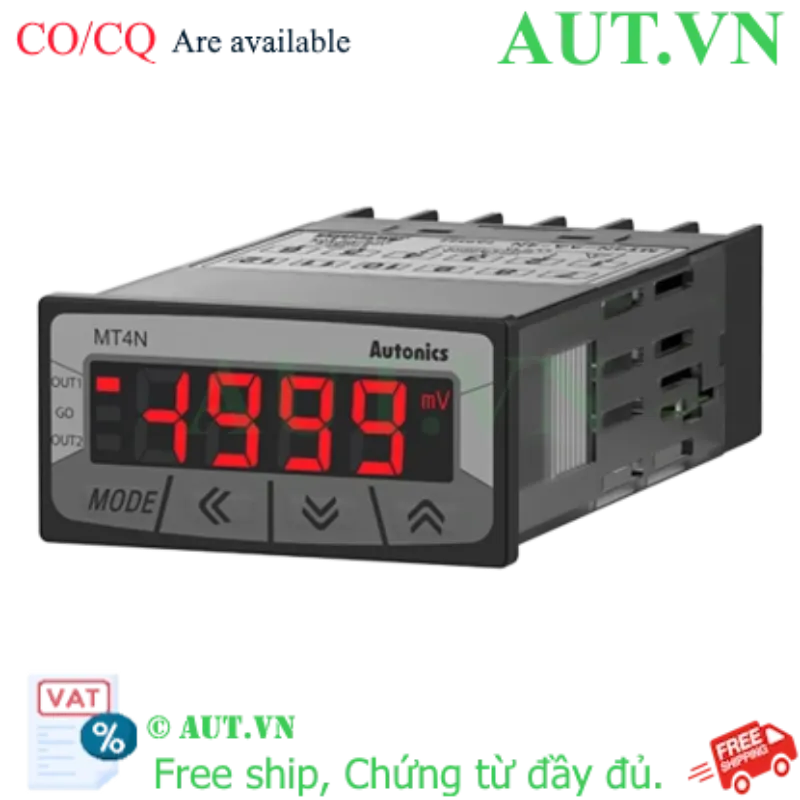

Đồng Hồ Đo Điện Áp DC Autonics MT4N-DV-44: LED 9mm, RS485 Modbus, Relay Cảnh Báo | AUT VN

Giám sát chính xác: Đo dải điện áp DC từ 50mV đến 50V, đáp ứng mọi tiêu chuẩn công nghiệp.
Hiển thị sắc nét: Màn hình LED 7 đoạn 9mm siêu sáng, dễ dàng quan sát từ xa.
Kết nối thông minh: Tích hợp RS485 Modbus RTU, hỗ trợ quản lý tập trung qua PLC, SCADA, IoT.
Bảo vệ hệ thống: Ngõ ra Relay (OUT1) cảnh báo tức thời khi xảy ra quá áp hoặc sụt áp.
Vận hành bền bỉ: Chuẩn IP54 chống bụi/nước, nguồn cấp 100-240VAC ổn định tuyệt đối.

nhà chế tạo: Autonics

SKU: MT4N-DV-44

Tải xuống mẫu

Giá cũ: 2.743.650 ₫

Giá bán: 2.194.920 ₫

Số lượng:

Giới thiệu Đồng hồ đo điện áp DC Autonics MT4N-DV-44

Đồng hồ đo điện áp DC Autonics MT4N-DV-44 là giải pháp đo lường kỹ thuật số chuyên sâu, được phân phối chính hãng bởi AUT VN. Thiết bị này không chỉ đơn thuần là một bộ hiển thị con số, mà là một "người gác cổng" cho hệ thống điện một chiều (DC) trong các nhà máy tự động hóa. Với khả năng đo chính xác tuyệt đối kết hợp cùng giao thức truyền thông hiện đại, MT4N-DV-44 giúp doanh nghiệp số hóa quy trình giám sát, loại bỏ sai số con người và ngăn ngừa sự cố điện một cách chủ động.

Điểm nổi bật vượt trội của Autonics MT4N-DV-44

Hiển thị LED chuẩn công nghiệp: Kích thước ký tự 9mm mang lại độ tương phản cao, giúp kỹ thuật viên theo dõi thông số nhanh chóng ngay cả trong môi trường ánh sáng phức tạp.
Số hóa quản lý với RS485 Modbus: Khả năng truyền thông Modbus RTU cho phép tích hợp trực tiếp vào hệ thống Smart Factory, giúp theo dõi dữ liệu thời gian thực từ xa mà không cần trực tiếp tại tủ điện.
Phản ứng tức thì (Real-time): Với chu kỳ lấy mẫu chỉ 50ms, thiết bị ghi nhận mọi biến động điện áp nhỏ nhất, đảm bảo an toàn tối đa cho các linh kiện nhạy cảm.
Cơ chế cảnh báo thông minh: Ngõ ra Relay linh hoạt cho phép thiết lập ngưỡng High/Low, tự động ngắt tải hoặc kích hoạt còi báo khi điện áp vượt ngưỡng an toàn.
Độ bền chuẩn IP54: Mặt trước được bảo vệ chống bụi và tia nước, đảm bảo thiết bị vận hành ổn định trong môi trường xưởng sản xuất khắc nghiệt.

Bảng thông số kỹ thuật chi tiết

Đặc tính kỹ thuật	Thông số chi tiết
Phương pháp hiển thị	LED 7 đoạn (Kích thước ký tự 9mm)
Dải hiển thị	-1999 đến 9999
Dải đo điện áp DC (Input Range)	50mV, 250mV, 1V, 5V, 10V, 50V
Nguồn cấp (Power Supply)	100-240VAC, 50/60Hz
Ngõ ra cảnh báo	Relay (OUT1)
Giao tiếp truyền thông	RS485 (Modbus RTU)
Chu kỳ lấy mẫu	50ms
Tiêu chuẩn bảo vệ	IP54 (Mặt trước)

Nguồn tham khảo: Autonics Official Website

Lợi ích khi đầu tư Autonics MT4N-DV-44

Thay vì sử dụng các đồng hồ đo analog cũ, MT4N-DV-44 mang lại giá trị kinh tế và kỹ thuật vượt trội:

Hạn chế rủi ro hư hỏng thiết bị: Chế độ cảnh báo Relay giúp phát hiện sớm sụt áp, bảo vệ các bộ PLC và Driver đắt tiền khỏi hư hỏng.
Sẵn sàng cho Công nghiệp 4.0: Tích hợp RS485 giúp chuyển đổi từ giám sát thủ công sang giám sát tập trung qua máy tính/smartphone.
Tiết kiệm chi phí vận hành: Độ chính xác cao giúp giảm thời gian dừng máy để kiểm tra, tối ưu hóa hiệu suất dây chuyền.
Lắp đặt nhanh chóng: Kích thước chuẩn panel giúp thay thế dễ dàng các dòng đồng hồ cũ mà không cần gia công lại tủ điện.

Hướng dẫn lắp đặt và sử dụng (How-to)

Bước 1 - Lắp đặt vật lý: Khoét lỗ trên mặt tủ điện theo kích thước chuẩn của MT4N series và cố định thiết bị bằng ngàm kẹp đi kèm.
Bước 2 - Đấu nối nguồn: Kết nối nguồn AC 100-240V vào các chân cấp nguồn. Lưu ý sử dụng đầu cos để đảm bảo tiếp xúc điện tốt nhất.
Bước 3 - Kết nối tín hiệu: Đấu nối cực dương (+) và cực âm (-) của nguồn điện áp DC cần giám sát vào chân Input.
Bước 4 - Cấu hình thông số: Truy cập menu cài đặt mặt trước để chọn dải đo phù hợp (ví dụ: 10V hoặc 50V) và thiết lập ngưỡng Relay (High/Low limit).
Bước 5 - Vận hành & Kiểm tra: Cấp nguồn, kiểm tra giá trị hiển thị và giả lập ngưỡng cảnh báo để xác nhận Relay hoạt động chính xác.

Sản phẩm thường sử dụng chung với

Bộ nguồn DC (Switching Power Supply): Cung cấp nguồn nuôi ổn định cho hệ thống.
Bộ chuyển đổi RS485 to USB/Ethernet: Để kết nối đồng hồ với phần mềm giám sát trên PC.
Cảm biến đo áp suất/nhiệt độ (đầu ra mV): MT4N-DV-44 có thể đóng vai trò là bộ hiển thị giá trị cho các cảm biến mV.
Relay trung gian: Kết nối với ngõ ra OUT1 để điều khiển còi báo hoặc ngắt mạch an toàn.

Ứng dụng thực tế của sản phẩm

Năng lượng tái tạo: Giám sát điện áp pin năng lượng mặt trời (Solar Panel) và hệ thống sạc.
Hạ tầng xe điện (EV): Theo dõi điện áp tại các trạm sạc xe điện công cộng.
Hệ thống lưu trữ năng lượng (ESS): Kiểm soát mức điện áp các dải pin (Battery Bank) trong hệ thống UPS.
Tự động hóa nhà máy: Giám sát nguồn 24VDC nuôi PLC, HMI và các cảm biến trong tủ điện điều khiển.

Câu hỏi thường gặp (FAQ)

Q: MT4N-DV-44 có đo được điện áp AC không?
A: Không, model này chuyên dụng cho điện áp DC. Để đo AC, quý khách hãy chọn dòng MT4N-AV.
Q: Thiết bị có kết nối được với PLC Siemens, Mitsubishi, Omron?
A: Hoàn toàn được thông qua cổng RS485 với giao thức Modbus RTU. Bạn chỉ cần cấu hình đúng ID và Baudrate.
Q: Làm sao để đo điện áp DC 100V khi dải đo tối đa là 50V?
A: Bạn cần lắp thêm một mạch chia áp (Voltage Divider) với tỉ lệ 1:2 trước khi đưa tín hiệu vào chân Input.
Q: Ngõ ra Relay có điều khiển trực tiếp động cơ công suất lớn không?
A: Không. Relay này chỉ dùng phát tín hiệu. Bạn phải kết nối qua Relay trung gian hoặc Contactor.
Q: Thiết bị có hỗ trợ nguồn cấp 24VDC không?
A: Model MT4N-DV-44 sử dụng nguồn 100-240VAC. Vui lòng liên hệ AUT VN để được tư vấn model nguồn DC.
Q: Màn hình LED có bị mờ theo thời gian không?
A: LED Autonics có tuổi thọ cực cao, đảm bảo độ sáng ổn định trong suốt vòng đời sản phẩm.
Q: Có thể thay đổi dải đo từ 10V sang 50V bằng phần mềm không?
A: Có, bạn có thể thay đổi dải đo (Input Range) linh hoạt trong menu cài đặt của thiết bị.
Q: Chuẩn IP54 bảo vệ thiết bị như thế nào?
A: IP54 giúp chống bụi xâm nhập và chống tia nước bắn từ mọi hướng, lý tưởng cho môi trường nhà xưởng.
Q: Chính sách bảo hành tại AUT VN ra sao?
A: Cam kết hàng chính hãng 100%, bảo hành 12 tháng và hỗ trợ kỹ thuật setup trọn đời.
Q: Thời gian giao hàng là bao lâu?
A: AUT VN thường có sẵn hàng, giao nhanh trong 24h-48h cho khu vực nội thành.
Q: Có tài liệu hướng dẫn tiếng Việt không?
A: Có, chúng tôi cung cấp hướng dẫn chi tiết bằng tiếng Việt và hỗ trợ qua Zalo/Điện thoại.
Q: Làm sao biết Relay đang đóng hay ngắt?
A: Theo dõi qua đèn chỉ báo trên mặt máy hoặc dùng đồng hồ VOM đo thông mạch tại chân OUT1.
