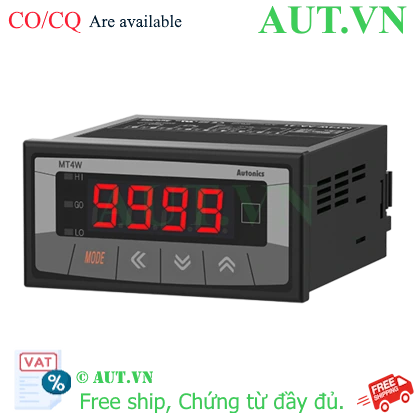

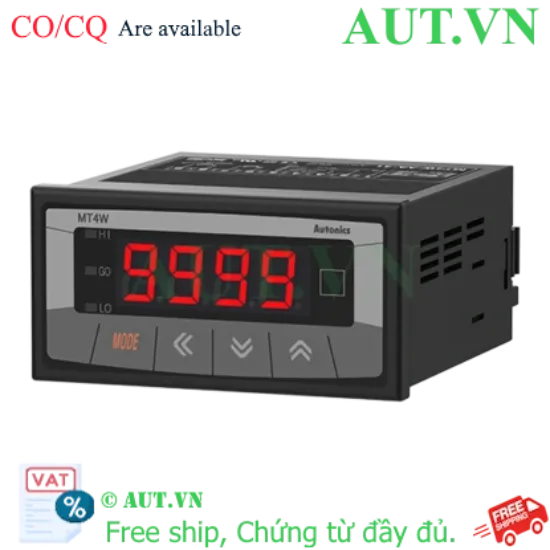

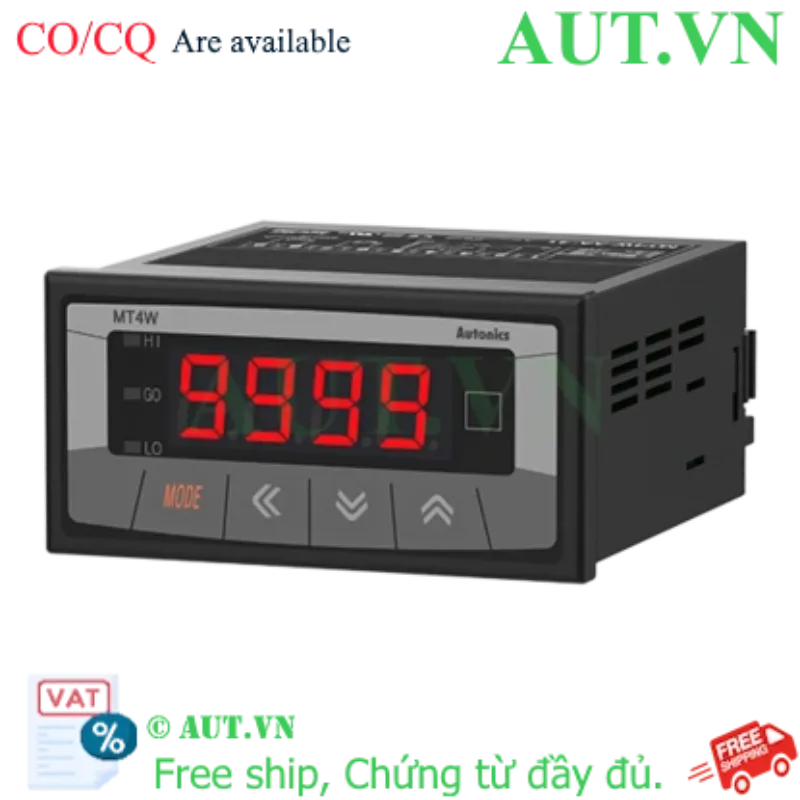

Giới thiệu về Đồng hồ đo đa năng Autonics MT4W-AA-11
Trong các hệ thống điện công nghiệp, việc giám sát chính xác dòng điện và tần số là yếu tố then chốt để đảm bảo an toàn cho máy móc và thiết bị. Đồng hồ đo đa năng Autonics MT4W-AA-11 là giải pháp đo lường hàng đầu từ thương hiệu Autonics danh tiếng. Thiết bị chuyên dụng để đo dòng AC và tần số, giúp kỹ sư kiểm soát thông số vận hành một cách tức thời và chính xác nhất.
Điểm nổi bật của sản phẩm
- Độ chính xác vượt trội: Sử dụng công nghệ xử lý tín hiệu tiên tiến, giảm thiểu sai số, đảm bảo giá trị RMS và tần số luôn trung thực.
- Khả năng hiển thị trực quan: Màn hình LED 4 số với độ tương phản cao giúp việc đọc thông số trở nên dễ dàng ngay cả trong môi trường thiếu sáng.
- Tính ứng dụng linh hoạt: Hỗ trợ đa dạng các loại ngõ vào dòng điện (từ 50mA đến 5A) và tích hợp chức năng Hold giữ giá trị.
- Thiết kế chuẩn công nghiệp: Vỏ ngoài bền bỉ, mặt trước đạt chuẩn IP65 chống bụi và nước, đảm bảo tuổi thọ cao trong các tủ bảng điện.
Thông số kỹ thuật chi tiết
| Thông số | Chi tiết kỹ thuật |
|---|
| Model | MT4W-AA-11 |
| Phương pháp hiển thị | LED 7 đoạn, 4 chữ số (Chiều cao 14.2mm) |
| Dải đo/Hiển thị | -1999 đến 9999 |
| Điện áp nguồn (Power Supply) | 12-24VDC |
| Loại ngõ vào (Input) | 0-5A, 2.5A, 1A, 500mA, 250mA, 100mA, 50mA |
| Ngõ ra (Output) | 3 Relay (HI, GO, LO) |
| Chu kỳ lấy mẫu (Sampling Cycle) | 16.6ms |
| Cấu trúc bảo vệ | IP65 (Mặt trước) |
| Kích thước lắp đặt | W92 x H45mm (Tiêu chuẩn) |
Nguồn tham khảo: Autonics Official Website
Lợi ích khi đầu tư Autonics MT4W-AA-11
Việc sử dụng Autonics MT4W-AA-11 không chỉ đơn thuần là đo đạc, mà còn là giải pháp bảo vệ hệ thống. Nhờ ngõ ra Relay tích hợp, thiết bị có thể tự động ngắt mạch hoặc kích hoạt chuông cảnh báo khi dòng điện hoặc tần số vượt ngưỡng cho phép. Điều này giúp ngăn ngừa các sự cố cháy nổ, hư hỏng động cơ, từ đó tiết kiệm chi phí bảo trì và thời gian dừng máy cho doanh nghiệp.
Hướng dẫn sử dụng (How-to)
- Bước 1: Lắp đặt: Khoét lỗ trên mặt tủ điện theo kích thước tiêu chuẩn W92xH45mm và cố định thiết bị.
- Bước 2: Đấu nối: Thực hiện đấu nối nguồn cấp (12-24VDC) và dây tín hiệu đầu vào theo sơ đồ đấu dây của nhà sản xuất. Nếu đo dòng lớn, cần kết nối qua biến dòng (CT).
- Bước 3: Cài đặt: Sử dụng các phím bấm mặt trước để thiết lập dải đo, các ngưỡng cảnh báo (Set value) cho Relay HI, GO, LO.
- Bước 4: Kiểm tra: Vận hành hệ thống và kiểm tra giá trị hiển thị so với thông số thực tế để đảm bảo độ chính xác.
Sản phẩm liên quan (isRelatedTo)
Để đo được dòng điện lớn, quý khách nên sử dụng kết hợp với:
- Biến dòng Autonics (CT): Các dòng SCT series giúp chuyển đổi dòng điện lớn về mức thang đo của đồng hồ.
- Nguồn tổ ong 24VDC: Để cấp nguồn ổn định cho thiết bị.
Ứng dụng thực tế (Application)
- Giám sát dòng điện xoay chiều trong các tủ điều khiển động cơ.
- Kiểm soát tần số lưới điện trong các nhà máy sản xuất.
- Lắp đặt trong các hệ thống điện mặt trời, trạm biến áp.
- Ứng dụng trong các dây chuyền sản xuất tự động hóa yêu cầu độ chính xác cao.
Câu hỏi thường gặp (FAQ)
- 1. Đồng hồ MT4W-AA-11 có đo được dòng DC không?
- Không, model này chuyên dụng để đo dòng điện xoay chiều (AC) và tần số.
- 2. Tôi cần dùng thêm thiết bị gì để đo dòng 100A?
- Bạn cần sử dụng thêm một Biến dòng (CT) để hạ dòng 100A xuống mức thang đo của thiết bị (ví dụ 5A hoặc 1A).
- 3. Nguồn cấp 12-24VDC có nghĩa là gì?
- Thiết bị này sử dụng nguồn một chiều (DC) trong khoảng từ 12V đến 24V để vận hành.
- 4. Ngõ ra Relay HI, GO, LO có tác dụng gì?
- Các ngõ ra này dùng để điều khiển thiết bị ngoại vi hoặc phát cảnh báo khi thông số vượt ngưỡng bạn đã cài đặt.
- 5. Kích thước lắp đặt chuẩn là bao nhiêu?
- Thiết bị sử dụng kích thước lỗ cắt tiêu chuẩn là W92xH45mm.
- 6. Sản phẩm có chống nước không?
- Mặt trước của thiết bị đạt chuẩn IP65, có khả năng chống bụi và tia nước bắn vào, rất phù hợp cho môi trường công nghiệp.
- 7. Làm sao để cài đặt ngưỡng cảnh báo?
- Bạn thực hiện thông qua các phím chức năng ở mặt trước thiết bị theo hướng dẫn trong tài liệu đi kèm.
- 8. Mua hàng tại AUT VN có đảm bảo chính hãng không?
- Tại AUT VN, chúng tôi cam kết cung cấp sản phẩm Autonics chính hãng 100%, đầy đủ CO/CQ và hóa đơn VAT.
Cam kết từ AUT VN: Khi mua hàng tại AUT VN, quý khách sẽ nhận được sản phẩm chính hãng, hỗ trợ kỹ thuật cài đặt tận tâm, đầy đủ CO/CQ và hóa đơn VAT.
