Sản phẩm này đo được dải điện áp tối đa bao nhiêu?

Thiết bị có thể cấu hình để đo các dải điện áp DC khác nhau, lên đến tối đa 500V DC.

Nguồn cấp của đồng hồ là loại nào?

Thiết bị sử dụng nguồn cấp DC trong khoảng 12-24VDC.

Tôi có thể dùng ngõ ra 4-20mA để kết nối với PLC không?

Hoàn toàn được. Ngõ ra truyền tải PV (4-20mA) được thiết kế để truyền tín hiệu về PLC hoặc bộ điều khiển trung tâm một cách chính xác.

Độ chính xác của MT4W-DV-10 như thế nào?

Sản phẩm có độ chính xác cao với chu kỳ lấy mẫu cực nhanh 50ms, đảm bảo phản ứng tức thì với thay đổi điện áp.

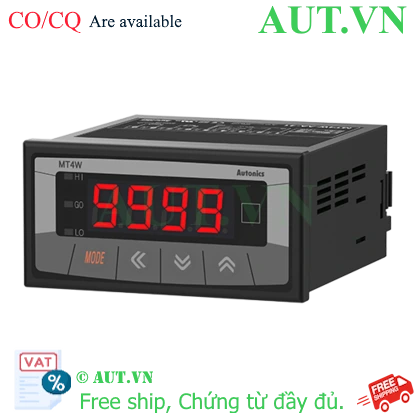

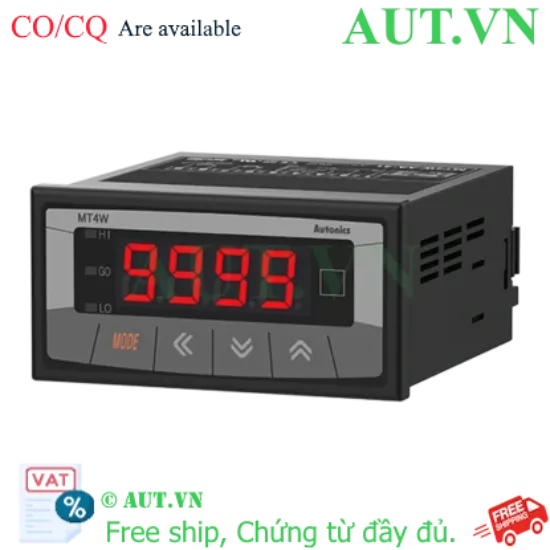

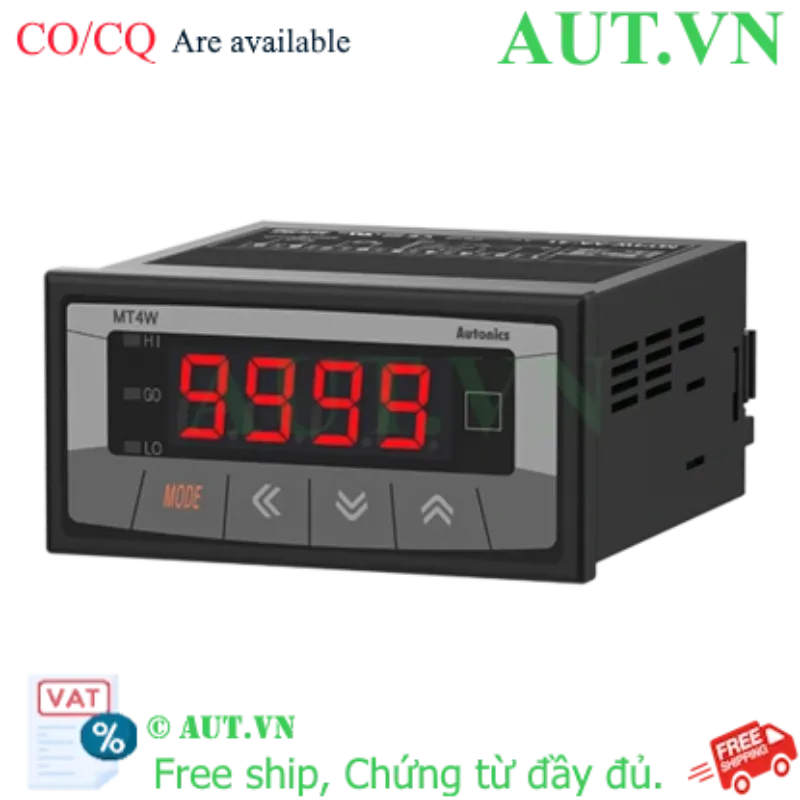

Đồng hồ đo điện áp DC Autonics MT4W-DV-10 - Độ chính xác cao, Ngõ ra Relay & 4-20mA

Loại thiết bị: Đồng hồ đo điện áp DC đa năng chuyên dụng.
Dải đo linh hoạt: Đáp ứng đa dạng dải điện áp từ mV đến 500V DC.
Ngõ ra kép: Tích hợp Relay (HI, GO, LO) và ngõ ra truyền tải 4-20mA.
Hiển thị cực nét: LED 7 đoạn, chiều cao ký tự 14.2mm dễ quan sát từ xa.
Độ bền cao: Tiêu chuẩn bảo vệ IP65 chống bụi/nước mặt trước.
Lắp đặt nhanh: Kích thước chuẩn W92xH45mm cho tủ điện công nghiệp.

nhà chế tạo: Autonics

SKU: MT4W-DV-10

Tải xuống mẫu

Giá cũ: 2.844.900 ₫

Giá bán: 2.275.920 ₫

Giới thiệu đồng hồ đo điện áp DC Autonics MT4W-DV-10

Trong các hệ thống tự động hóa công nghiệp, việc giám sát chính xác điện áp DC là yếu tố sống còn để đảm bảo thiết bị vận hành ổn định. Đồng hồ đo điện áp DC Autonics MT4W-DV-10 là giải pháp hiển thị số hàng đầu thuộc series MT4W danh tiếng. Thiết bị không chỉ đơn thuần là bộ hiển thị mà còn đóng vai trò là bộ điều khiển trung gian nhờ các ngõ ra linh hoạt, giúp tối ưu hóa quy trình giám sát và bảo vệ hệ thống điện của bạn.

Điểm nổi bật của Autonics MT4W-DV-10

Độ chính xác và tốc độ vượt trội: Với chu kỳ lấy mẫu siêu nhanh 50ms, thiết bị cung cấp dữ liệu thời gian thực, giúp phản ứng tức thì với mọi biến động điện áp.
Khả năng hiển thị tối ưu: Màn hình LED 7 đoạn 4 số với ký tự cao 14.2mm đảm bảo kỹ thuật viên có thể đọc thông số rõ ràng ngay cả trong điều kiện ánh sáng yếu hoặc từ khoảng cách xa.
Tính đa năng cao: Tích hợp cả ngõ ra Relay để cảnh báo và ngõ ra 4-20mA để truyền tín hiệu về PLC/SCADA, giúp giảm bớt chi phí lắp đặt thiết bị phụ trợ.
Thiết kế chuẩn công nghiệp: Mặt trước đạt chuẩn IP65, giúp thiết bị hoạt động bền bỉ trong môi trường nhà máy có bụi bẩn hoặc độ ẩm cao.

Thông số kỹ thuật chi tiết

Thông số	Giá trị chi tiết
Phương pháp hiển thị	LED 7 đoạn, 4 số (Chiều cao ký tự: 14.2mm)
Dải hiển thị (Range)	-1999 đến 9999
Thông số đo lường	Điện áp DC (0-500V, 0-100V, 0-50V, 0-10V, 0-5V, 0-1V, 0-250mV, 0-50mV)
Nguồn cấp (Power Supply)	12-24VDC
Ngõ ra (Output)	Relay (HI, GO, LO) & Truyền tải PV (DC 4-20mA)
Chu kỳ lấy mẫu (Sampling Cycle)	50ms
Kích thước cắt tủ (Panel Cutout)	W92 x H45 mm
Cấp bảo vệ mặt trước	IP65

Nguồn tham khảo: Autonics Official Website

Lợi ích khi sử dụng Autonics MT4W-DV-10

An toàn hệ thống: Ngõ ra Relay giúp tự động ngắt thiết bị khi điện áp vượt ngưỡng cho phép, ngăn ngừa cháy nổ.
Tiết kiệm chi phí: Tích hợp nhiều chức năng trong một thiết bị duy nhất, giảm số lượng linh kiện cần mua.
Dễ dàng quản lý: Kết nối trực tiếp với các hệ thống quản lý tập trung qua ngõ ra 4-20mA.
Độ tin cậy cao: Thương hiệu Autonics (Hàn Quốc) đã được khẳng định chất lượng trên toàn cầu.

Hướng dẫn sử dụng cơ bản (How-to)

Bước 1: Lắp đặt: Cắt panel theo kích thước 92x45mm và cố định thiết bị vào tủ điện.
Bước 2: Đấu nối nguồn: Kết nối nguồn cấp 12-24VDC vào các chân terminal tương ứng theo sơ đồ trên thân máy.
Bước 3: Kết nối tín hiệu: Đấu nối các đầu dây đo điện áp DC vào ngõ vào tín hiệu.
Bước 4: Cấu hình: Sử dụng các phím chức năng trên mặt trước để thiết lập dải đo (Range) và các ngưỡng cảnh báo Relay.
Bước 5: Kiểm tra: Đo kiểm thực tế để đảm bảo thông số hiển thị chính xác với thiết bị đo chuẩn.

Sản phẩm liên quan (isRelatedTo)

Nguồn DC 24VDC cho tủ điện
Bộ điều khiển PLC (Mitsubishi, Siemens, Omron)
Rơ-le trung gian Autonics
Biến đổi tín hiệu (Signal Converter)

Ứng dụng thực tế (Application)

Giám sát điện áp đầu vào/đầu ra trong các hệ thống biến tần.
Kiểm soát điện áp các bộ nguồn DC trong dây chuyền sản xuất tự động.
Ứng dụng trong các trạm sạc điện hoặc hệ thống năng lượng mặt trời.
Giám sát thông số điện trong các tủ điều khiển máy móc công nghiệp.

Câu hỏi thường gặp (FAQ)

1. Sản phẩm này đo được dải điện áp tối đa bao nhiêu?: Thiết bị có thể cấu hình để đo các dải điện áp DC khác nhau, lên đến tối đa 500V DC.
2. Nguồn cấp của đồng hồ là loại nào?: Thiết bị sử dụng nguồn cấp DC trong khoảng 12-24VDC.
3. Tôi có thể dùng ngõ ra 4-20mA để kết nối với PLC không?: Hoàn toàn được. Ngõ ra truyền tải PV (4-20mA) được thiết kế để truyền tín hiệu về PLC hoặc bộ điều khiển trung tâm một cách chính xác.
4. Độ chính xác của MT4W-DV-10 như thế nào?: Sản phẩm có độ chính xác cao với chu kỳ lấy mẫu cực nhanh 50ms, đảm bảo phản ứng tức thì với thay đổi điện áp.
5. Kích thước lắp đặt là bao nhiêu?: Kích thước cắt panel tiêu chuẩn là W92 x H45 mm, rất phổ biến trong các tủ điện công nghiệp.
6. Thiết bị có chống nước không?: Mặt trước của thiết bị đạt tiêu chuẩn IP65, giúp chống bụi và chống tia nước bắn vào, đảm bảo an toàn khi lắp trong môi trường công nghiệp.
7. Làm sao để cài đặt ngưỡng cảnh báo?: Bạn có thể cài đặt các ngưỡng HI (Cao), GO (Giữa), LO (Thấp) thông qua các nút nhấn trên mặt thiết bị để kích hoạt ngõ ra Relay.
