Bộ Điều Khiển Nhiệt Độ Autonics TCN4S-22R - PID Chính Xác, Ngõ Ra Hybrid Relay/SSR, Chuẩn 48x48mm | AUT VN

Thương hiệu: Autonics chính hãng, phân phối bởi AUT VN.
Công nghệ điều khiển: Thuật toán PID tiên tiến, tự động tối ưu (Auto-tuning), chống vọt lố tuyệt đối.
Ngõ ra Hybrid: Tích hợp cả Relay và SSR (12VDC), linh hoạt cho mọi loại thiết bị chấp hành.
Ngõ vào đa năng: Tương thích toàn diện với TC (K, J, T, R, S, L) và RTD (Pt100Ω, Cu50Ω).
Kích thước chuẩn: DIN 48x48mm, dễ dàng lắp đặt cho mọi tủ điện công nghiệp.
Hiệu suất cao: Chu kỳ lấy mẫu 100ms, độ chính xác hiển thị ±0.5% F.S.

nhà chế tạo: Autonics

SKU: TCN4S-22R

Tải xuống mẫu

Giá cũ: 1.519.500 ₫

Giá bán: 1.215.600 ₫

Số lượng:

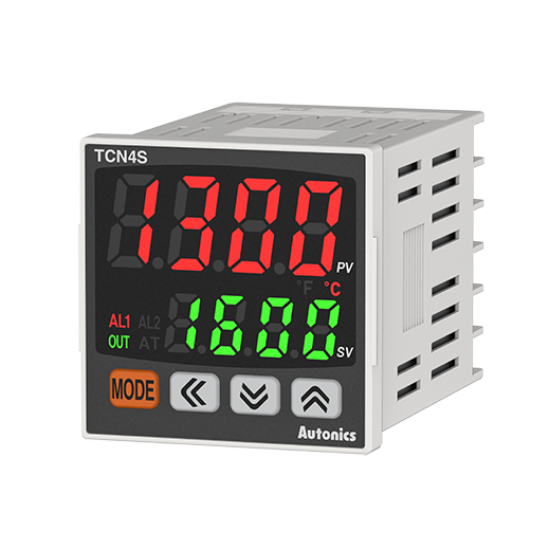

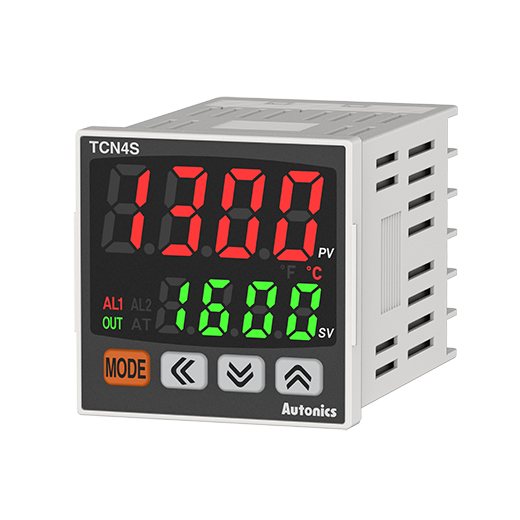

Giới thiệu Bộ điều khiển nhiệt độ Autonics TCN4S-22R

Bộ điều khiển nhiệt độ Autonics TCN4S-22R là giải pháp kiểm soát nhiệt chuyên dụng cao cấp thuộc dòng TCN Series, được phân phối chính hãng bởi AUT VN. Trong sản xuất công nghiệp, sự sai lệch dù chỉ 1°C cũng có thể làm hỏng toàn bộ lô hàng. TCN4S-22R ra đời để loại bỏ hoàn toàn nỗi lo về dao động nhiệt và hiện tượng vọt lố (overshoot), đảm bảo quy trình vận hành ổn định và chính xác tuyệt đối.

Điểm nổi bật của Autonics TCN4S-22R

Thuật toán PID thông minh: Tự động tính toán và điều chỉnh công suất đầu ra, giúp nhiệt độ đạt điểm đặt (Set Point) nhanh nhất mà không gây sốc nhiệt cho hệ thống.
Khả năng tương thích cảm biến toàn diện: Tích hợp đa dạng ngõ vào, cho phép kỹ thuật viên linh hoạt chuyển đổi giữa Can nhiệt (Thermocouple) hoặc Nhiệt điện trở (RTD) thông qua cài đặt phần mềm.
Ngõ ra kép Hybrid (Relay + SSR): Sự kết hợp hoàn hảo giúp bạn vừa có thể điều khiển tải nhỏ/đóng cắt chậm (Relay) vừa điều khiển tải lớn/đóng cắt tần suất cao (SSR), kéo dài tuổi thọ cho thiết bị chấp hành.
Phản hồi thời gian thực: Với chu kỳ lấy mẫu siêu nhanh 100ms, thiết bị nhận diện tức thì mọi biến động nhỏ nhất của môi trường nhiệt để điều chỉnh kịp thời.
Thiết kế bền bỉ chuẩn DIN: Vỏ nhựa ABS chịu nhiệt, kích thước 48x48mm tiêu chuẩn, tối ưu không gian lắp đặt trong tủ điện.

Bảng thông số kỹ thuật chi tiết

Đặc tính kỹ thuật	Chi tiết thông số
Model	TCN4S-22R
Thương hiệu	Autonics (Hàn Quốc)
Kích thước mặt	48 x 48 mm (Chuẩn DIN)
Nguồn cấp	100-240VAC, 50/60Hz
Phương thức điều khiển	PID, P, PI, PD, ON/OFF
Ngõ vào (Input)	TC (K, J, T, R, S, L), RTD (DPt100Ω, Cu50Ω)
Ngõ ra (Output)	Relay (250VAC 3A) + SSR (12VDC)
Chu kỳ lấy mẫu	100ms
Độ chính xác hiển thị	±0.5% F.S. (Full Scale)
Nhiệt độ vận hành	0 to 45°C

Lợi ích khi sử dụng Autonics TCN4S-22R cho doanh nghiệp

Tối ưu chất lượng thành phẩm: Kiểm soát nhiệt độ chính xác tuyệt đối, loại bỏ phế phẩm do quá nhiệt, đảm bảo tính đồng nhất 100% cho mọi sản phẩm.
Tiết kiệm điện năng: Chế độ PID tối ưu hóa chu kỳ đóng ngắt, giảm thiểu lãng phí điện năng dư thừa so với điều khiển ON/OFF thông thường.
Giảm chi phí vận hành: Độ bền công nghiệp cao, vận hành ổn định 24/7, giảm thiểu tối đa thời gian dừng máy và chi phí bảo trì định kỳ.
Triển khai nhanh chóng: Giao diện trực quan, dễ cài đặt, giúp kỹ thuật viên làm chủ thiết bị trong thời gian ngắn.

Hướng dẫn cài đặt và sử dụng (How-to)

Bước 1 - Đấu nối phần cứng: Cấp nguồn 100-240VAC vào chân nguồn. Kết nối cảm biến (TC/RTD) vào ngõ vào. Đấu ngõ ra Relay hoặc SSR đến thiết bị chấp hành (SSR/Contactor).
Bước 2 - Thiết lập loại cảm biến: Truy cập Menu cài đặt (Parameter) $\rightarrow$ Chọn loại cảm biến tương ứng (Ví dụ: Type K hoặc Pt100).
Bước 3 - Cài đặt nhiệt độ mục tiêu (SV): Nhấn phím Set và sử dụng phím mũi tên để nhập giá trị nhiệt độ mong muốn.
Bước 4 - Kích hoạt Auto-Tuning (AT): Kích hoạt chức năng AT để thiết bị tự học đặc tính nhiệt của lò và tự thiết lập thông số P, I, D tối ưu nhất.
Bước 5 - Vận hành và giám sát: Quan sát giá trị PV (Present Value) tiến dần về SV. Khi đèn AT tắt, hệ thống đã đạt trạng thái ổn định.

Sản phẩm kết hợp tối ưu (isRelatedTo)

Để hệ thống hoạt động với hiệu suất cao nhất, Autonics TCN4S-22R nên được sử dụng cùng:

Cảm biến nhiệt độ Autonics: Các dòng Can nhiệt Type K, J hoặc Pt100 chính hãng để đảm bảo tín hiệu truyền về trung thực và chính xác.
SSR Autonics (Solid State Relay): Kết hợp với ngõ ra SSR 12VDC của TCN4S-22R để đóng cắt không tiếng ồn, không tia lửa điện và tần suất cực cao.
Contactor/Khởi động từ: Sử dụng cho các lò công nghiệp công suất cực lớn thông qua rơ le trung gian.

Ứng dụng thực tế (Application)

Thiết bị TCN4S-22R là sự lựa chọn hàng đầu cho:

Ngành bao bì & đóng gói: Điều khiển thanh hàn màng nhựa, máy màng co, máy đóng gói thực phẩm.
Công nghệ sấy công nghiệp: Lò sấy linh kiện điện tử, sấy gỗ, sấy sơn tĩnh điện, lò sấy thực phẩm.
Ngành nhựa & cao su: Kiểm soát nhiệt độ các vùng gia nhiệt trên máy ép nhựa, máy đùn nhựa.
Y tế & Lab: Tủ ấp trứng, tủ tiệt trùng, lò nung mẫu thí nghiệm chính xác cao.
Hệ thống HVAC: Điều khiển nhiệt độ kho lạnh, phòng sạch và hệ thống điều hòa trung tâm.

Câu hỏi thường gặp (FAQ)

1. TCN4S-22R khác gì so với dòng TC4S cơ bản?
Dòng TCN có thuật toán PID cải tiến, khả năng chống nhiễu tốt hơn và đặc biệt là ngõ ra kép (Relay + SSR), mang lại độ chính xác và linh hoạt vượt trội hơn TC4S.

2. Tôi có bắt buộc phải chạy Auto-tuning không?
Rất nên. Auto-tuning giúp thiết bị tự tính toán thông số P, I, D phù hợp với đặc điểm vật lý của lò sấy/máy ép của bạn, giúp tránh hiện tượng dao động nhiệt hoặc vọt lố.

3. TCN4S-22R có dùng được cho cảm biến Pt100 không?
Có, thiết bị hỗ trợ đầy đủ cả Can nhiệt (TC) và Nhiệt điện trở (RTD) bao gồm Pt100Ω và Cu50Ω.

4. Điện áp ngõ ra SSR của model này là bao nhiêu?
Ngõ ra SSR của TCN4S-22R cung cấp điện áp 12VDC, tương thích với hầu hết các loại SSR công nghiệp hiện nay.

5. Kích thước 48x48mm có dễ lắp đặt không?
Đây là kích thước chuẩn DIN quốc tế, hoàn toàn tương thích với các lỗ khoét tiêu chuẩn trên mặt tủ điện công nghiệp.

6. Ý nghĩa của sai số ±0.5% F.S là gì?
Nghĩa là sai số tối đa sẽ không vượt quá 0.5% trên toàn dải đo (Full Scale) của loại cảm biến bạn đang sử dụng.

7. Làm sao để phân biệt hàng Autonics chính hãng tại AUT VN?
Sản phẩm tại AUT VN có tem chống hàng giả, số series rõ ràng, đầy đủ giấy tờ CO/CQ và được bảo hành chính hãng 12 tháng.

8. Màn hình hiển thị lỗi "Err" là do nguyên nhân nào?
Thường do hai nguyên nhân: đứt dây cảm biến hoặc cài đặt sai loại cảm biến trong menu (Ví dụ: dùng Pt100 nhưng cài đặt là Type K).

9. Thiết bị có thể điều khiển đồng thời cả sưởi và làm lạnh không?
Có, bạn có thể tùy chỉnh chế độ Heating/Cooling trong menu để điều khiển hai thiết bị chấp hành riêng biệt.

10. Tôi có thể lắp TCN4S-22R trong môi trường ẩm ướt không?
Thiết bị được thiết kế lắp trong tủ điện. Nếu môi trường quá ẩm, bạn nên sử dụng thêm gioăng cao su hoặc mặt nạ bảo vệ để tránh hơi nước xâm nhập.

11. Một bộ TCN4S-22R có thể điều khiển nhiều thanh nhiệt không?
Có, bạn chỉ cần đấu song song các thanh nhiệt thông qua một SSR hoặc Contactor có công suất chịu tải phù hợp với tổng công suất các thanh nhiệt.

12. AUT VN hỗ trợ kỹ thuật như thế nào sau khi mua?
AUT VN cam kết hỗ trợ kỹ thuật trọn đời, hướng dẫn cài đặt chi tiết qua điện thoại/ultraview và giao hàng nhanh toàn quốc.

Tham khảo chi tiết thông số tại: Autonics Official Website.

Sản Phẩm Tương Đương Phù Hợp:

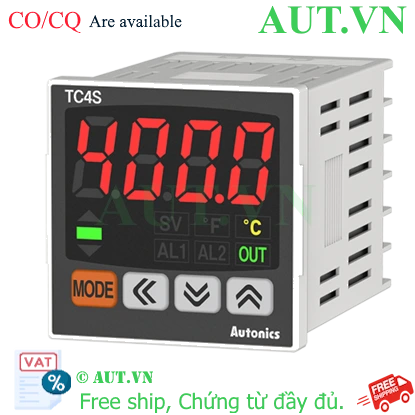

SKU: TC4S-24R

Đồng hồ nhiệt Autonics TC4S-24R - Bộ điều khiển PID 48x48mm Chính xác, Đa đầu vào, Chính hãng

SKU: TC4S-14R

Đồng Hồ Nhiệt Autonics TC4S-14R PID - 48x48mm, Ngõ Ra Relay, Điều Khiển Chính Xác

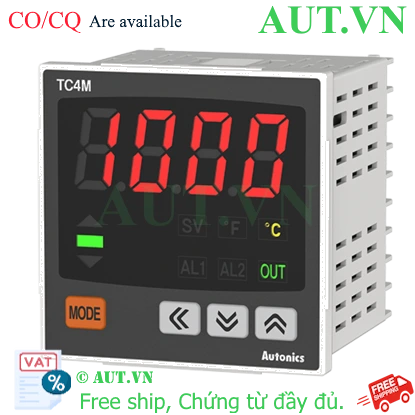

SKU: TC4M-14R

Đồng Hồ Nhiệt Autonics TC4M-14R | Điều Khiển PID Chính Xác, Kích Thước 72x72mm, Ngõ Vào Đa Năng | AUT VN

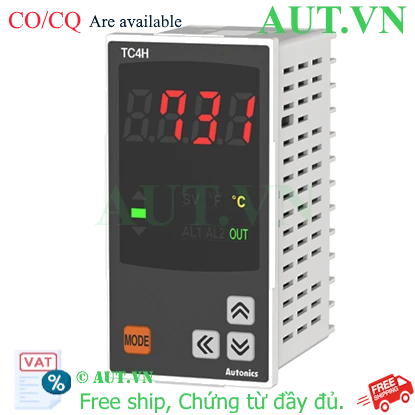

SKU: TC4H-14R

Đồng hồ nhiệt Autonics TC4H-14R - Điều khiển PID, Ngõ ra Relay, Kích thước 48x96mm | AUT VN

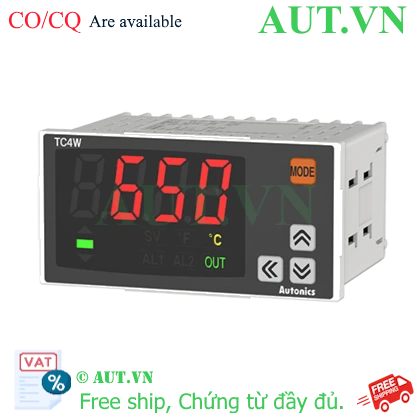

SKU: TC4W-14R
