Khớp nối CNE-P03-BL có cần tuốt vỏ dây trước khi lắp không?

Không. Đây là công nghệ kết nối IDC, bạn chỉ cần luồn dây vào và ép chặt, lớp vỏ cách điện sẽ được cắt tự động bởi tiếp điểm.

Tôi có thể dùng dây AWG 24 cho sản phẩm này không?

Không nên. Sản phẩm được thiết kế tối ưu cho cỡ dây AWG 20-22 để đảm bảo lực ép tiếp điểm tốt nhất.

Màu xanh dương của giắc cắm có ý nghĩa gì?

Màu xanh giúp kỹ thuật viên nhận diện nhanh tiết diện dây và loại giắc cắm, tránh nhầm lẫn với các loại giắc khác trong hệ thống.

Sản phẩm này có chịu được môi trường ẩm ướt không?

Có, với chất liệu vỏ PC/ABS chống cháy và tiếp điểm mạ vàng, sản phẩm có độ bền cao và khả năng chống oxy hóa tốt.

Dòng điện tối đa mà khớp nối này chịu được là bao nhiêu?

Khớp nối chịu được dòng điện định mức tối đa là 3.0A.

Điện áp hoạt động cho phép là bao nhiêu?

Sản phẩm hoạt động ổn định trong phạm vi điện áp ≤ 32VAC/VDC.

Làm thế nào để biết kết nối đã chắc chắn?

Sau khi ép, bạn hãy dùng tay kéo nhẹ dây dẫn. Nếu dây không bị tuột ra là đã đạt yêu cầu.

Tôi có cần mua kìm chuyên dụng không?

Để đạt độ chính xác cao nhất, bạn nên sử dụng kìm ép chuyên dụng cho đầu nối e-CON.

CNE-P03-BL có dùng được cho cảm biến 2 chân không?

Sản phẩm này là loại 3 chân, không phù hợp cho các ứng dụng chỉ yêu cầu 2 chân.

Mua sản phẩm này tại AUT VN có được bảo hành không?

Có, tất cả sản phẩm tại AUT VN đều được bảo hành chính hãng Autonics.

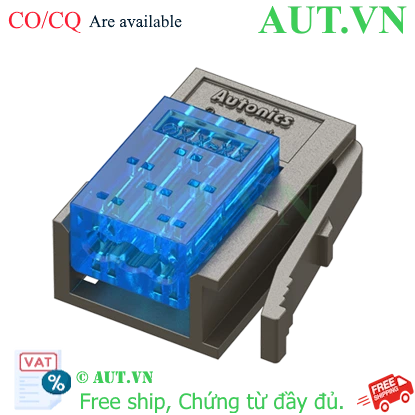

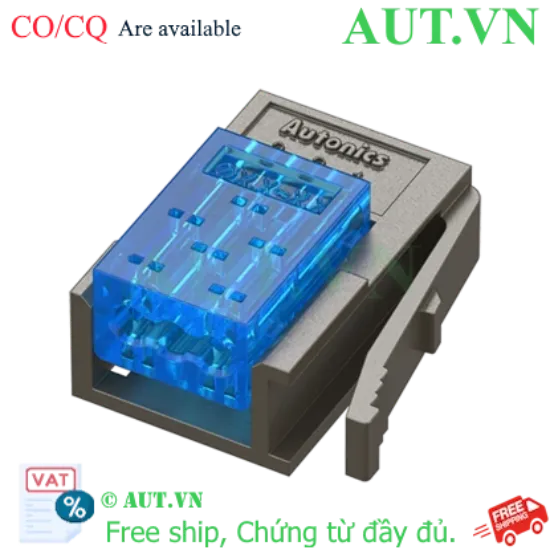

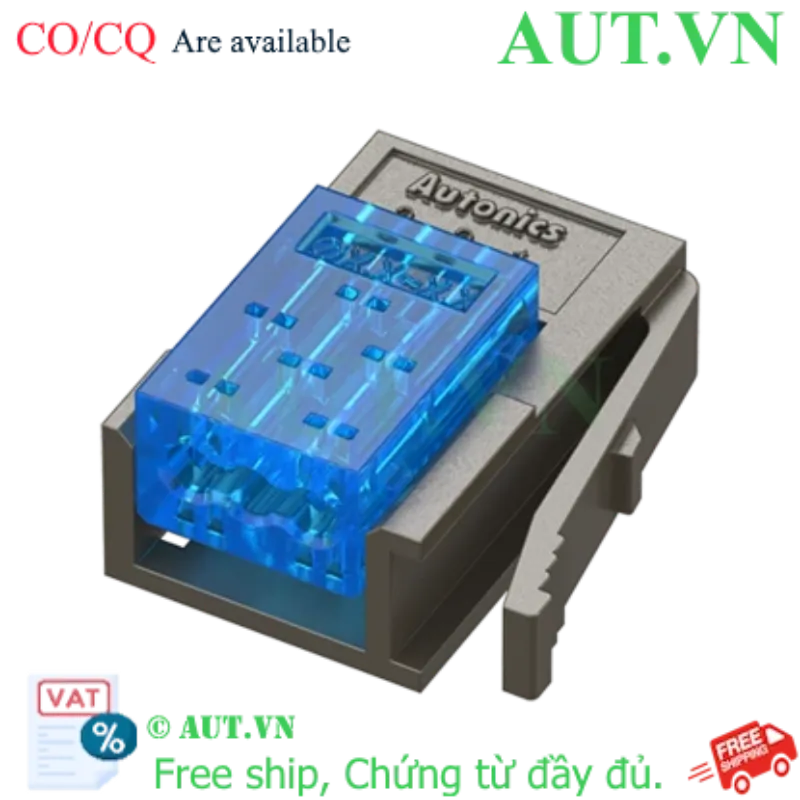

Khớp Nối Nhanh Autonics CNE-P03-BL (3 Chân, Màu Xanh) - Kết Nối Không Tuốt Dây e-CON

Thương hiệu: Autonics
Mã sản phẩm: CNE-P03-BL
Kiểu kết nối: e-CON (Công nghệ IDC không cần tuốt dây)
Số chân (Pins): 3 chân (3-pin)
Màu sắc: Xanh dương (Dễ dàng phân loại dây)
Cỡ dây tương thích: AWG 20-22 (0.32~0.5mm²)
Ứng dụng: Kết nối nhanh cảm biến và thiết bị tự động hóa

nhà chế tạo: Autonics

khả dụng: Trong kho

SKU: CNE-P03-BL

Tải xuống mẫu

Giá cũ: 25.500 ₫

Giá bán: 20.400 ₫

Số lượng:

Giới thiệu sản phẩm Khớp nối nhanh Autonics CNE-P03-BL

Trong các hệ thống tự động hóa hiện đại, việc đấu nối dây dẫn thường mất nhiều thời gian và tiềm ẩn rủi ro hư hỏng lõi đồng. Khớp nối nhanh Autonics CNE-P03-BL là giải pháp đột phá thuộc chuẩn kết nối e-CON, giúp tối ưu hóa quy trình lắp đặt cảm biến và thiết bị điều khiển. Với thiết kế thông minh, sản phẩm cho phép thực hiện kết nối ngay lập tức mà không cần tuốt vỏ dây, đảm bảo tính thẩm mỹ và độ tin cậy tuyệt đối cho hệ thống điện công nghiệp.

Điểm nổi bật của Autonics CNE-P03-BL

Công nghệ IDC tiên tiến: Cơ chế kết nối đẩy dây (Insulation Displacement Connection) giúp tiết kiệm thời gian thi công và giảm thiểu tối đa rủi ro đứt gãy lõi dẫn điện.
Độ dẫn điện vượt trội: Tiếp điểm được mạ vàng 0.2μm, giúp tăng khả năng dẫn điện, chống oxy hóa và duy trì tín hiệu ổn định trong môi trường khắc nghiệt.
Thiết kế tối ưu cho Robot & Tủ điện: Kích thước nhỏ gọn, trọng lượng nhẹ, cực kỳ phù hợp cho các ứng dụng không gian hẹp như cánh tay robot hoặc các tủ điều khiển nhỏ.
Phân loại thông minh: Màu xanh dương đặc trưng giúp kỹ thuật viên dễ dàng nhận diện tiết diện dây, tránh nhầm lẫn trong quá trình lắp đặt và bảo trì.

Thông số kỹ thuật chi tiết

Thông số	Giá trị chi tiết
Số chân giắc	3 chân (3-pin)
Điện áp định mức	≤ 32VAC/VDC
Dòng điện định mức	Tối đa 3.0A
Cỡ dây tương thích (AWG)	AWG 20 - 22
Tiết diện mặt cắt định danh	0.32 ~ 0.5mm²
Đường kính vỏ cách điện	Ø 1.2 ~ 1.6mm
Chất liệu vỏ	PC / ABS (Chống cháy đạt chuẩn UL94V-0)
Chất liệu tiếp điểm	Đồng hợp kim C5210 (Mạ vàng 0.2μm)

Lợi ích khi sử dụng Khớp nối Autonics CNE-P03-BL

Tiết kiệm chi phí & thời gian: Cắt giảm tới 50% thời gian lắp đặt hệ thống so với phương pháp đấu nối truyền thống.
Nâng cao tuổi thọ thiết bị: Kết nối chắc chắn, không gây lỏng lẻo, hạn chế tình trạng hồ quang điện do tiếp xúc kém.
Giảm thiểu sai sót con người: Quy trình lắp đặt đơn giản giúp kỹ thuật viên tránh được các lỗi đấu nối nhầm dây hoặc tuốt dây quá tay.

Hướng dẫn sử dụng (How-to)

Bước 1: Chuẩn bị dây dẫn có kích thước AWG 20-22 phù hợp.
Bước 2: Luồn đầu dây trực tiếp vào lỗ kết nối của giắc CNE-P03-BL (Lưu ý: Không cần tuốt vỏ nhựa của dây).
Bước 3: Sử dụng kìm chuyên dụng hoặc kìm ép để nhấn phần vỏ nhựa màu xanh xuống, ép chặt tiếp điểm vào lõi dây.
Bước 4: Thực hiện thao tác kéo nhẹ dây để kiểm tra độ chắc chắn của khớp nối.

Sản phẩm sử dụng kèm (isRelatedTo)

Để xây dựng hệ thống hoàn chỉnh, khách hàng nên kết hợp CNE-P03-BL với:

Cảm biến tiệm cận/quang điện 3 dây Autonics.
Ổ cắm Sensor Connector (Socket mount) cùng chuẩn e-CON.
Bộ điều khiển PLC hoặc các bộ thu thập dữ liệu công nghiệp.

Ứng dụng thực tế (PropertyValue)

Lắp đặt hệ thống cảm biến trong dây chuyền sản xuất tự động.
Kết nối tín hiệu cho robot công nghiệp trong các nhà máy linh kiện điện tử.
Sử dụng trong các tủ điện điều khiển thông minh yêu cầu tính gọn gàng và nhanh chóng.

Câu hỏi thường gặp (FAQ)

1. Khớp nối CNE-P03-BL có cần tuốt vỏ dây trước khi lắp không?: Không. Đây là công nghệ kết nối IDC, bạn chỉ cần luồn dây vào và ép chặt, lớp vỏ cách điện sẽ được cắt tự động bởi tiếp điểm.
2. Tôi có thể dùng dây AWG 24 cho sản phẩm này không?: Không nên. Sản phẩm được thiết kế tối ưu cho cỡ dây AWG 20-22 để đảm bảo lực ép tiếp điểm tốt nhất.
3. Màu xanh dương của giắc cắm có ý nghĩa gì?: Màu xanh giúp kỹ thuật viên nhận diện nhanh tiết diện dây và loại giắc cắm, tránh nhầm lẫn với các loại giắc khác trong hệ thống.
4. Sản phẩm này có chịu được môi trường ẩm ướt không?: Có, với chất liệu vỏ PC/ABS chống cháy và tiếp điểm mạ vàng, sản phẩm có độ bền cao và khả năng chống oxy hóa tốt.
5. Dòng điện tối đa mà khớp nối này chịu được là bao nhiêu?: Khớp nối chịu được dòng điện định mức tối đa là 3.0A.
6. Điện áp hoạt động cho phép là bao nhiêu?: Sản phẩm hoạt động ổn định trong phạm vi điện áp ≤ 32VAC/VDC.
7. Làm thế nào để biết kết nối đã chắc chắn?: Sau khi ép, bạn hãy dùng tay kéo nhẹ dây dẫn. Nếu dây không bị tuột ra là đã đạt yêu cầu.
8. Tôi có cần mua kìm chuyên dụng không?: Để đạt độ chính xác cao nhất, bạn nên sử dụng kìm ép chuyên dụng cho đầu nối e-CON.
9. CNE-P03-BL có dùng được cho cảm biến 2 chân không?: Sản phẩm này là loại 3 chân, không phù hợp cho các ứng dụng chỉ yêu cầu 2 chân.
10. Mua sản phẩm này tại AUT VN có được bảo hành không?: Có, tất cả sản phẩm tại AUT VN đều được bảo hành chính hãng Autonics.
