Khớp nối CNE-P03-WT có cần tuốt vỏ dây không?

Không, sản phẩm sử dụng công nghệ kết nối xuyên vỏ, bạn chỉ cần đưa dây vào và bấm kìm mà không cần tuốt vỏ.

Sản phẩm này có dùng được cho dây AWG 24 không?

Không, sản phẩm này được thiết kế tối ưu cho dây siêu nhỏ trong khoảng AWG 28 đến AWG 30.

Tại sao đầu tiếp xúc lại được mạ vàng?

Mạ vàng giúp tăng khả năng dẫn điện, giảm điện trở tiếp xúc và chống oxy hóa cực tốt.

Tôi có thể dùng sản phẩm này cho cảm biến hãng khác không?

Có, miễn là cảm biến đó sử dụng chuẩn kết nối tương ứng với 3 chân và kích thước dây phù hợp.

Làm sao để kiểm tra xem dây đã được kết nối chắc chắn chưa?

Nhờ thiết kế vỏ trong suốt, bạn có thể nhìn trực tiếp lõi dây đã chạm vào terminal hay chưa.

Khớp nối này chịu được dòng điện bao nhiêu?

Khớp nối chịu được dòng định mức tối đa là 3.0A.

Sản phẩm có chống cháy không?

Có, thân nhựa đạt tiêu chuẩn chống cháy cao cấp UL94V-0.

Cần dụng cụ gì để bấm khớp nối này?

Bạn cần sử dụng kìm bấm chuyên dụng dành cho các dòng khớp nối Autonics.

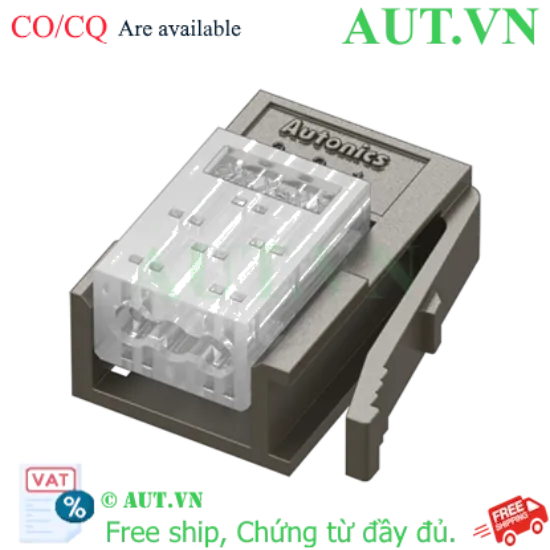

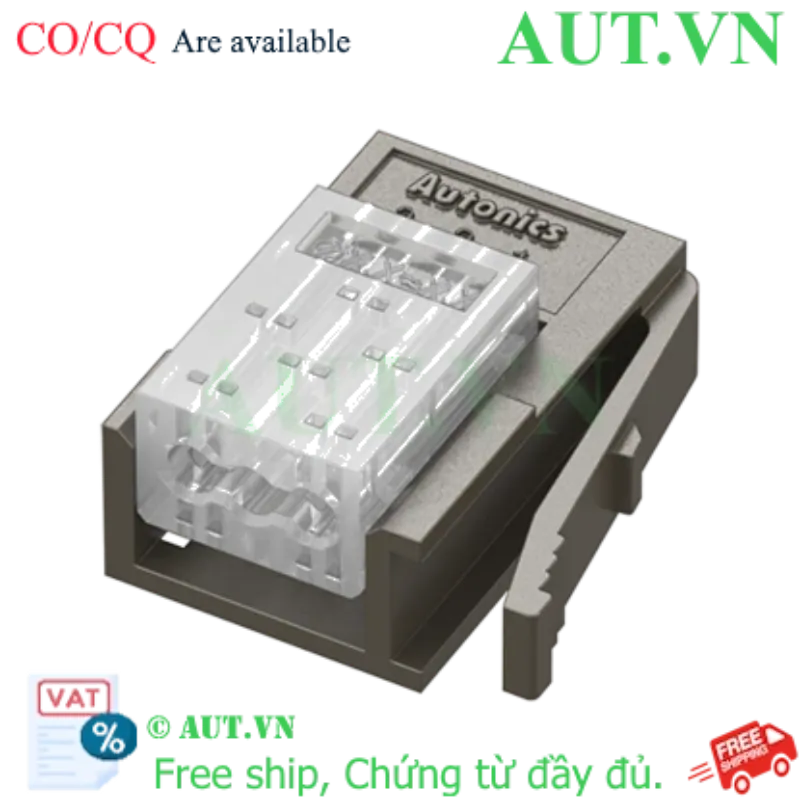

Khớp Nối Nhanh Autonics CNE-P03-WT 3 Chân | Kết Nối Không Tuốt Vỏ, AWG 28-30

Loại sản phẩm: Đầu nối nhanh (Wire mount plug) 3 chân chuyên dụng cho cảm biến.
Công nghệ đột phá: Kết nối xuyên vỏ (Wire-piercing) không cần tuốt vỏ, tiết kiệm 50% thời gian thi công.
Kích thước dây: Tương thích AWG 28 - AWG 30 (0.05 ~ 0.08mm²).
Chất liệu cao cấp: Tiếp điểm mạ vàng 0.2μm, vỏ nhựa PC/ABS chống cháy chuẩn UL94V-0.
Thương hiệu: Autonics - Phân phối chính hãng bởi AUT VN.

nhà chế tạo: Autonics

SKU: CNE-P03-WT

Tải xuống mẫu

Giá cũ: 25.500 ₫

Giá bán: 20.400 ₫

Giới thiệu sản phẩm Khớp nối nhanh Autonics CNE-P03-WT

Trong các hệ thống tự động hóa hiện đại, việc đấu nối cảm biến đòi hỏi sự chính xác tuyệt đối và tốc độ lắp đặt nhanh chóng. Khớp nối nhanh Autonics CNE-P03-WT là giải pháp đầu nối 3 chân (wire mount plug) tối ưu, được thiết kế để giúp các kỹ sư rút ngắn tối đa thời gian thi công. Với công nghệ kết nối xuyên vỏ thông minh, bạn có thể kết nối trực tiếp mà không cần thực hiện bước tuốt vỏ thủ công, giúp loại bỏ hoàn toàn rủi ro đứt lõi đồng và đảm bảo tính thẩm mỹ, độ bền cao cho hệ thống điện công nghiệp.

Điểm nổi bật của Autonics CNE-P03-WT

Công nghệ kết nối siêu tốc: Loại bỏ công đoạn tuốt vỏ dây, giúp tiết kiệm đáng kể thời gian lắp đặt hệ thống cảm biến.
Độ tin cậy vượt trội: Chân tiếp xúc được làm từ chất liệu C5210 mạ vàng 0.2μm, tăng khả năng dẫn điện và chống oxy hóa cực tốt trong môi trường khắc nghiệt.
Thiết kế thông minh: Vỏ sản phẩm trong suốt cho phép kỹ thuật viên dễ dàng kiểm tra trực quan trạng thái kết nối lõi dây ngay sau khi bấm.
Tiêu chuẩn an toàn cao: Thân vỏ bằng nhựa PC/ABS đạt chuẩn chống cháy UL94V-0, đảm bảo an toàn tối đa cho thiết bị.
Chống rung lắc mạnh: Lực hãm terminal đạt tối thiểu 1.4kgf, giữ kết nối cực kỳ chắc chắn ngay cả khi máy móc vận hành với độ rung lớn.

Bảng thông số kỹ thuật chi tiết

Số chân (Number of pins)	3 chân
Điện áp định mức (Rated Voltage)	≤ 32V AC/DC
Dòng điện định mức (Rated Current)	Tối đa 3.0A
Kích cỡ dây tương thích (Wire AWG)	AWG 28 - AWG 30
Tiết diện mặt cắt ngang (Cross section)	0.05 ~ 0.08 mm²
Đường kính vỏ cách điện (Insulation Dia.)	Ø 0.6 ~ Ø 0.8 mm
Chất liệu thân (Housing Material)	Nhựa PC / ABS (Tiêu chuẩn UL94V-0)
Chất liệu tiếp điểm (Contact Material)	C5210 (Mạ vàng 0.2μm)
Màu sắc (Color)	Trong suốt (Transparent)

Lợi ích khi đầu tư Autonics CNE-P03-WT

Giảm thiểu sai sót: Hạn chế tối đa lỗi chập mạch hoặc tiếp xúc kém do tuốt dây không chuẩn hoặc làm đứt lõi đồng.
Tối ưu chi phí vận hành: Giảm đáng kể nhân công và thời gian bảo trì hệ thống cảm biến nhờ lắp đặt nhanh.
Tính linh hoạt cao: Phù hợp hoàn hảo với các dòng dây tín hiệu siêu nhỏ trong các thiết bị đo lường chính xác cao.
Độ bền công nghiệp: Khả năng chịu rung và chống oxy hóa giúp kéo dài tuổi thọ hệ thống điện.

Hướng dẫn sử dụng (How to)

Bước 1: Chuẩn bị dây dẫn có kích thước nằm trong khoảng AWG 28 đến AWG 30.
Bước 2: Đưa đầu dây dẫn vào lỗ kết nối tương ứng của khớp nối CNE-P03-WT (Lưu ý: Không cần tuốt vỏ dây).
Bước 3: Sử dụng kìm bấm chuyên dụng dành cho dòng khớp nối Autonics để ép chặt terminal.
Bước 4: Quan sát qua lớp vỏ trong suốt để đảm bảo lõi đồng đã được các lưỡi cắt xuyên qua và tiếp xúc hoàn toàn với chân tiếp điểm.

Sản phẩm sử dụng chung với (isRelatedTo)

Để hệ thống hoạt động hoàn chỉnh, sản phẩm CNE-P03-WT thường được sử dụng kết hợp với:

Cảm biến quang Autonics (Dòng E3Z, E3S).
Cảm biến tiệm cận Autonics (Dòng PR).
Các loại dây tín hiệu chuyên dụng cho hệ thống tự động hóa.

Ứng dụng sản phẩm (PropertyValue)

Kết nối dây tín hiệu cho cảm biến trong các dây chuyền sản xuất tự động hóa.
Lắp đặt hệ thống điều khiển trong các tủ điện điện tử công nghiệp.
Ứng dụng trong các thiết bị đo lường độ chính xác cao yêu cầu dây dẫn siêu nhỏ.

Câu hỏi thường gặp (FAQ)

Khớp nối CNE-P03-WT có cần tuốt vỏ dây không?
Không, sản phẩm sử dụng công nghệ kết nối xuyên vỏ, bạn chỉ cần đưa dây vào và bấm kìm mà không cần tuốt vỏ.
Sản phẩm này có dùng được cho dây AWG 24 không?
Không, sản phẩm này được thiết kế tối ưu cho dây siêu nhỏ trong khoảng AWG 28 đến AWG 30.
Tại sao đầu tiếp xúc lại được mạ vàng?
Lớp mạ vàng giúp tăng khả năng dẫn điện, giảm điện trở tiếp xúc và chống oxy hóa cực tốt trong môi trường công nghiệp.
Tôi có thể dùng sản phẩm này cho cảm biến hãng khác không?
Có, miễn là cảm biến đó sử dụng chuẩn kết nối tương ứng với 3 chân và kích thước dây phù hợp.
Làm sao để kiểm tra xem dây đã được kết nối chắc chắn chưa?
Nhờ thiết kế vỏ trong suốt, bạn có thể nhìn trực tiếp lõi dây đã chạm vào terminal hay chưa để đảm bảo an toàn.
Khớp nối này chịu được dòng điện tối đa bao nhiêu?
Khớp nối chịu được dòng điện định mức tối đa là 3.0A.
Sản phẩm có khả năng chống cháy không?
Có, thân nhựa được làm từ vật liệu cao cấp đạt tiêu chuẩn chống cháy UL94V-0.
Cần dụng cụ gì để bấm khớp nối này một cách chuẩn nhất?
Bạn cần sử dụng kìm bấm chuyên dụng dành riêng cho các dòng khớp nối Autonics để đảm bảo lực ép đạt tiêu chuẩn kỹ thuật.
Màu sắc của sản phẩm là gì?
Sản phẩm có màu trong suốt để dễ dàng quan sát lõi dây bên trong.
Sản phẩm này có chính hãng không?
Sản phẩm được phân phối chính hãng Autonics bởi AUT VN.
