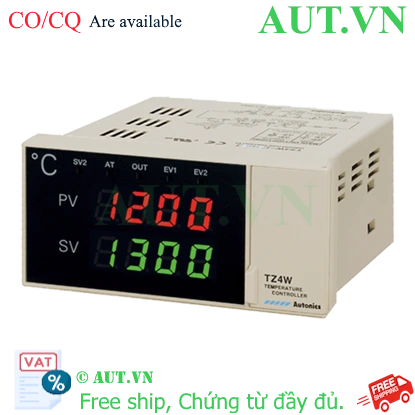

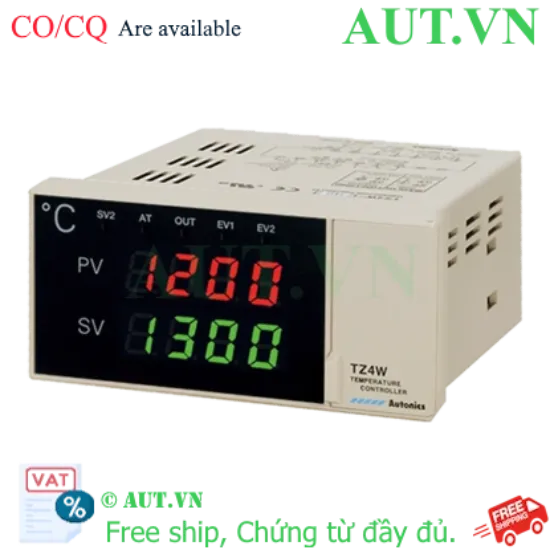

Bộ Điều Khiển Nhiệt Độ Autonics TZ4W-A4R | PID Chính Xác, Ngõ Ra Relay, 96x48mm

Kích thước tiêu chuẩn: 96x48mm, thiết kế gọn gàng, dễ dàng lắp đặt trên các tủ điện công nghiệp.
Công nghệ điều khiển: Thuật toán PID tiên tiến (P, PI, PD, PIDF, PIDS) giúp duy trì nhiệt độ cực kỳ ổn định, chống vọt lố.
Ngõ ra Relay: Tiếp điểm Relay (250VAC ~ 3A) hoạt động bền bỉ, đáp ứng tốt các tải điều khiển trung gian.
Đầu vào đa năng: Tương thích linh hoạt với Thermocouple (K, J, E, T...), RTD (Pt100, JPt100) và tín hiệu Analog (4-20mA, 0-10VDC).
Nguồn cấp rộng: 100-240VAC, hoạt động ổn định trong mọi điều kiện điện lưới công nghiệp.

nhà chế tạo: Autonics

SKU: TZ4W-A4R

Tải xuống mẫu

Kêu gọi định giá

Giới thiệu Bộ điều khiển nhiệt độ Autonics TZ4W-A4R

Trong các hệ thống sản xuất công nghiệp đòi hỏi sự khắt khe về kiểm soát nhiệt độ như ngành nhựa, thực phẩm, dược phẩm hay luyện kim, Autonics TZ4W-A4R chính là giải pháp tối ưu giúp duy trì độ chính xác tuyệt đối. Đây là dòng bộ điều khiển nhiệt độ kỹ thuật số cao cấp sở hữu kích thước 96x48mm nhỏ gọn nhưng mang sức mạnh điều khiển mạnh mẽ nhờ thuật toán PID thông minh. Sản phẩm không chỉ giúp kiểm soát nhiệt độ chính xác mà còn giúp giảm thiểu sai số, tối ưu hóa năng lượng và nâng cao tuổi thọ thiết bị gia nhiệt trong hệ thống của bạn.

Điểm nổi bật của Autonics TZ4W-A4R

Độ chính xác vượt trội: Sử dụng các thuật toán điều khiển PID, PIDS giúp nhiệt độ luôn duy trì ở mức cài đặt, loại bỏ hoàn toàn hiện tượng vọt lố (overshoot) thường gặp ở các bộ điều khiển ON-OFF thông thường.
Khả năng tương thích cực cao: Một thiết bị duy nhất có thể cấu hình để nhận nhiều loại cảm biến khác nhau từ Thermocouple đến RTD và tín hiệu Analog, giúp linh hoạt trong việc thay thế và nâng cấp hệ thống.
Thiết kế hiển thị sắc nét: Màn hình LED 7 đoạn hiển thị rõ ràng, dễ dàng quan sát thông số từ xa ngay cả trong môi trường nhà máy có ánh sáng phức tạp.
Vận hành siêu tốc: Chu kỳ lấy mẫu nhanh (500ms) cho phép thiết bị phản ứng tức thì với mọi biến động nhiệt, đảm bảo quy trình sản xuất không bị gián đoạn.

Bảng thông số kỹ thuật chi tiết

Model	Autonics TZ4W-A4R
Phương pháp hiển thị	LED 7 đoạn 4 số (Hiển thị sắc nét, chống lóa)
Phương thức điều khiển	ON/OFF, P, PI, PD, PIDF, PIDS
Loại đầu vào (Input)	Thermocouple: K, J, E, T, R, S, N, W; RTD: Pt100, JPt100; Analog: 1-5VDC, 0-10VDC, 4-20mA
Ngõ ra điều khiển (Output)	Relay (250VAC ~ 3A)
Nguồn cấp	100-240VAC~ 50/60Hz
Độ chính xác hiển thị	F.S ± 0.3% hoặc ± 3℃ (tùy giá trị nào cao hơn)
Chu kỳ lấy mẫu	500ms
Môi trường hoạt động	Nhiệt độ: -10 đến 50℃; Độ ẩm: 35 đến 85%RH
Trọng lượng	~ 246g (Chỉ thiết bị)

Nguồn tham khảo: Autonics Official Website

Lợi ích khi sử dụng Autonics TZ4W-A4R

Tiết kiệm chi phí vận hành: Kiểm soát nhiệt độ chuẩn xác giúp giảm thiểu lãng phí điện năng do quá nhiệt.
Nâng cao chất lượng thành phẩm: Duy trì nhiệt độ ổn định giúp các quy trình nhạy cảm như đúc nhựa, sấy khô thực phẩm đạt độ đồng nhất cao nhất.
Dễ dàng bảo trì và thay thế: Thiết kế chuẩn công nghiệp giúp kỹ thuật viên dễ dàng lắp đặt và thay thế trong các hệ thống cũ.
Đảm bảo an toàn hệ thống: Ngõ ra Relay tin cậy giúp đóng cắt các tải nhiệt một cách an toàn và ổn định.

Hướng dẫn lắp đặt và sử dụng (How-to)

Bước 1 - Lắp đặt cơ khí: Đưa thiết bị vào mặt panel tủ điện có kích thước khoét chuẩn 96x48mm và cố định chắc chắn bằng thanh kẹp đi kèm.
Bước 2 - Đấu nối điện: Kết nối nguồn cấp (100-240VAC) vào các chân nguồn. Kết nối cảm biến (Thermocouple/RTD) vào các chân đầu vào tương ứng theo sơ đồ đấu nối. Đấu nối ngõ ra Relay tới thiết bị chấp hành (như Contactor hoặc Relay trung gian).
Bước 3 - Cấu hình thông số: Truy cập menu cài đặt để chọn loại đầu vào (Input Type) khớp chính xác với loại cảm biến bạn đang sử dụng.
Bước 4 - Cài đặt PID (Auto-tuning): Sử dụng tính năng Auto-tuning để thiết bị tự động tính toán và tìm ra các thông số P, I, D tối ưu nhất cho hệ thống của bạn.
Bước 5 - Vận hành: Theo dõi giá trị PV (nhiệt độ thực tế) và thiết lập giá trị SV (nhiệt độ mục tiêu) để bắt đầu chu trình điều khiển.

Sản phẩm sử dụng kết hợp

Để hệ thống đạt hiệu suất cao nhất, quý khách nên sử dụng kèm với:

Cảm biến nhiệt độ Autonics: Các dòng Thermocouple K, J hoặc RTD Pt100 để đảm bảo độ chính xác đầu vào.
Khởi động từ (Contactor): Dùng để đóng cắt các tải nhiệt có công suất lớn nhằm bảo vệ ngõ ra Relay của bộ điều khiển.
Relay trung gian: Giúp tăng cường khả năng cách ly và bảo vệ mạch điều khiển chính.

Ứng dụng thực tế

Thiết bị được ứng dụng rộng rãi trong nhiều lĩnh vực công nghiệp:

Ngành nhựa: Máy đúc nhựa, máy ép nhựa yêu cầu kiểm soát nhiệt độ thanh nhiệt cực kỳ chính xác.
Ngành thực phẩm: Lò sấy, lò nướng công nghiệp, máy tiệt trùng.
Phòng thí nghiệm: Hệ thống tủ ấm, lò nung kiểm soát nhiệt độ cao.
Gia công vật liệu: Máy gia công composite, linh kiện điện tử và các thiết bị nhiệt khác.

Câu hỏi thường gặp (FAQ)

1. Autonics TZ4W-A4R có thể dùng chung với cảm biến Pt100 không?: Có, thiết bị này hỗ trợ đầy đủ các loại đầu vào RTD như JPt100Ω và DPt100Ω.
2. Tôi có thể điều khiển trực tiếp tải nhiệt 10A qua Relay của thiết bị không?: Không nên. Ngõ ra Relay của TZ4W-A4R chỉ chịu tải tối đa 3A. Với các tải lớn hơn, bạn bắt buộc phải sử dụng Relay này để kích hoạt Contactor hoặc Relay trung gian.
3. Làm sao để biết thiết bị đang hoạt động ở chế độ điều khiển PID?: Bạn có thể kiểm tra trong menu cài đặt mục 'Control Method' để xác nhận phương thức điều khiển đang chọn.
4. Tính năng Auto-tuning có thực sự cần thiết không?: Rất cần thiết. Auto-tuning giúp thiết bị tự động dò tìm thông số P, I, D tối ưu, giúp bạn không cần phải tính toán thủ công mà vẫn đạt được sự ổn định nhiệt độ cao nhất.
5. Nguồn điện 220V dân dụng có dùng được cho thiết bị này không?: Hoàn toàn được. Thiết bị có dải điện áp rộng từ 100-240VAC, tương thích tốt với điện lưới dân dụng và công nghiệp.
6. Tại sao nhiệt độ thực tế và nhiệt độ hiển thị trên máy không khớp nhau?: Nguyên nhân phổ biến nhất là do bạn chưa cài đặt đúng 'Input Type' (loại cảm biến) trong menu. Hãy kiểm tra lại loại Thermocouple hoặc RTD đang dùng và cài đặt lại cho chính xác.
7. Thiết bị có khả năng xuất tín hiệu Analog để kết nối với PLC không?: Có, dòng TZ4W hỗ trợ tùy chọn chuyển đổi giá trị PV sang tín hiệu DC 4-20mA hoặc 0-10VDC để truyền dữ liệu về bộ điều khiển trung tâm.
8. Mua sản phẩm tại AUT VN có được đảm bảo chính hãng không?: Tại AUT VN, chúng tôi cam kết cung cấp sản phẩm Autonics chính hãng 100%, đầy đủ CO/CQ và chế độ bảo hành theo tiêu chuẩn của nhà sản xuất.
