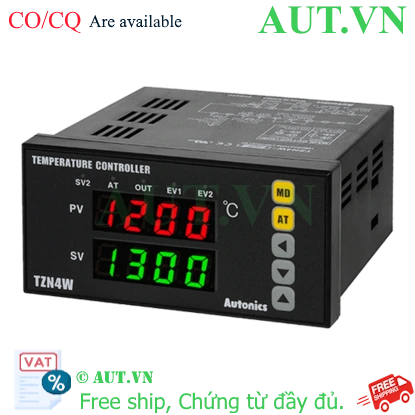

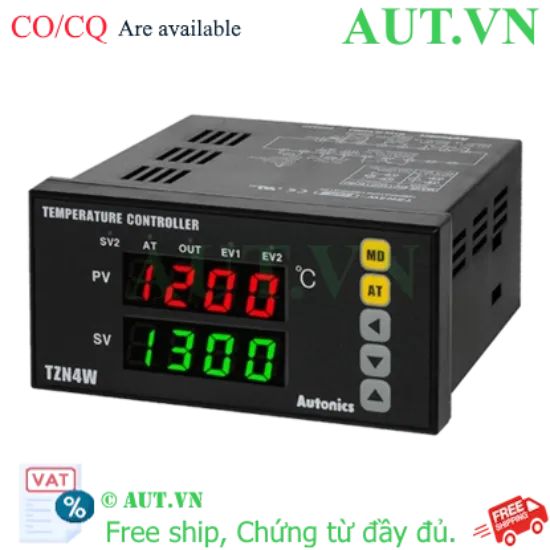

Bộ Điều Khiển Nhiệt Độ Autonics TZN4W-24R | PID, Relay Output, 96x48mm

Thương hiệu: Autonics (Nhật Bản)
Phương thức điều khiển: Đa dạng (PID, P, PI, PD, ON/OFF)
Ngõ ra: Relay (250VAC, 3A) bền bỉ, chịu tải tốt
Kích thước: 96x48mm (Chuẩn 1/8 DIN) nhỏ gọn
Đầu vào cảm biến: Hỗ trợ Thermocouple, RTD và tín hiệu Analog (4-20mA, 0-10V)
Ứng dụng: Kiểm soát nhiệt độ chính xác cho lò sấy, máy đùn nhựa, hệ thống sưởi

nhà chế tạo: Autonics

SKU: TZN4W-24R

Tải xuống mẫu

Kêu gọi định giá

Giới thiệu Bộ điều khiển nhiệt độ Autonics TZN4W-24R

Trong các hệ thống sản xuất công nghiệp hiện đại, việc kiểm soát nhiệt độ chính xác là yếu tố sống còn để đảm bảo chất lượng sản phẩm. Bộ điều khiển nhiệt độ Autonics TZN4W-24R là giải pháp tối ưu được các kỹ sư tin dùng nhờ khả năng điều khiển PID thông minh, giúp duy trì nhiệt độ ổn định với sai số cực thấp. Với kích thước chuẩn 96x48mm, thiết bị này dễ dàng lắp đặt vào các tủ điện điều khiển của mọi quy mô sản xuất.

Điểm nổi bật của Autonics TZN4W-24R

Khả năng tương thích cực cao: Hỗ trợ hầu hết các loại cảm biến phổ biến hiện nay như Thermocouple (K, J, E, T...), RTD (Pt100) và cả tín hiệu Analog (0-10VDC, 4-20mA).
Thuật toán điều khiển tiên tiến: Không chỉ dừng lại ở ON/OFF, thiết bị hỗ trợ các chế độ PID, PIDS, giúp triệt tiêu hoàn toàn hiện tượng vọt lố nhiệt.
Độ bền vượt trội: Ngõ ra Relay chất lượng cao đảm bảo hoạt động ổn định trong môi trường công nghiệp khắc nghiệt.
Hiển thị trực quan: Màn hình LED 7 đoạn 4 số sắc nét, giúp người vận hành dễ dàng theo dõi giá trị thực tế và giá trị cài đặt.

Bảng thông số kỹ thuật chi tiết

Thông số kỹ thuật
Phương pháp hiển thị	LED 7 đoạn 4 số
Phương thức điều khiển	ON/OFF, P, PI, PD, PIDF, PIDS
Loại ngõ vào (Input)	Thermocouple: K, J, E, T, R, S, N, W; RTD: DPt100Ω, JPt100Ω; Analog: 1-5VDC, 0-10VDC, 4-20mA
Chu kỳ lấy mẫu	500ms
Ngõ ra điều khiển (Output)	Relay (250VAC ~ 3A)
Nguồn cấp (Power Supply)	100-240VAC~ 50/60Hz
Độ chính xác hiển thị	F.S ± 0.3% hoặc ± 3℃ (chọn mức cao hơn)
Thời gian tích phân/phát sinh	0 đến 3600 giây
Môi trường hoạt động	Nhiệt độ: -10 đến 50℃; Độ ẩm: 35 đến 85%RH
Trọng lượng thiết bị	Xấp xỉ 232g

Nguồn tham khảo: Autonics Official Website

Lợi ích khi sử dụng Autonics TZN4W-24R

Tiết kiệm chi phí: Giảm thiểu lãng phí năng lượng nhờ khả năng duy trì nhiệt độ ổn định, tránh tình trạng quá nhiệt hoặc thiếu nhiệt.
Tăng năng suất: Quy trình sản xuất diễn ra liên tục, ổn định, giảm thiểu tỷ lệ hàng lỗi do biến động nhiệt độ.
Dễ dàng vận hành: Giao diện trực quan, các thông số cài đặt dễ dàng cấu hình ngay cả với người mới.
An toàn tuyệt đối: Thiết bị được thiết kế để hoạt động ổn định, giảm thiểu rủi ro cháy nổ trong lò nhiệt.

Hướng dẫn lắp đặt và sử dụng (How-to)

Bước 1: Lắp đặt cơ khí: Khoét lỗ panel kích thước 96x48mm và lắp thiết bị vào tủ điện.
Bước 2: Đấu nối dây: Kết nối nguồn cấp (100-240VAC) vào các chân nguồn theo sơ đồ trên thân máy. Kết nối cảm biến nhiệt độ vào chân input tương ứng.
Bước 3: Cài đặt thông số: Nhấn nút Menu để vào chế độ cài đặt, chọn loại cảm biến (Input Type) và thiết lập các thông số PID nếu cần.
Bước 4: Vận hành: Cấp nguồn và theo dõi giá trị nhiệt độ hiển thị trên màn hình LED.

Sản phẩm liên quan (isRelatedTo)

Để hệ thống hoạt động hoàn hảo, quý khách nên kết hợp Autonics TZN4W-24R với:

Cảm biến nhiệt độ Thermocouple Type K hoặc Pt100.
Khởi động từ (Contactor) hoặc Relay trung gian để điều khiển tải công suất lớn.
Bộ nguồn DC (nếu sử dụng các dòng cảm biến/tín hiệu analog tương ứng).

Ứng dụng thực tế (Application)

Ngành nhựa: Kiểm soát nhiệt độ thanh nhiệt trong máy đùn, máy ép phun nhựa.
Ngành thực phẩm: Điều khiển nhiệt độ lò nướng, lò sấy thực phẩm, máy tiệt trùng.
Ngành hóa chất: Duy trì nhiệt độ trong các bồn phản ứng hóa học.
Ngành dệt nhuộm: Kiểm soát nhiệt độ trong các bể nhuộm và máy sấy vải.

Câu hỏi thường gặp (FAQ)

1. Autonics TZN4W-24R có thể điều khiển được cả sưởi và làm mát không?
Có, thiết bị hỗ trợ cả hai chế độ điều khiển làm mát và làm nóng tùy thuộc vào cách cài đặt.

2. Tôi có thể dùng cảm biến Pt100 cho model này không?
Hoàn toàn được, thiết bị hỗ trợ đầu vào RTD (DPt100, JPt100).

3. Ngõ ra Relay của máy chịu được tải bao nhiêu?
Ngõ ra Relay chịu tải tối đa 250VAC ~ 3A. Với tải lớn, bạn nên dùng qua Contactor.

4. Làm sao để cài đặt chế độ PID?
Bạn cần vào menu cài đặt thông số điều khiển và chọn chế độ PID, sau đó tiến hành Auto-tuning để máy tự tính toán thông số.

5. Kích thước 96x48mm có lắp vừa tủ điện tiêu chuẩn không?
Có, đây là kích thước chuẩn 1/8 DIN rất phổ biến trong công nghiệp.

6. Sản phẩm có được bảo hành không?
Sản phẩm được bảo hành chính hãng theo chính sách của Autonics tại Việt Nam thông qua AUT VN.

7. Thiết bị có hỗ trợ tín hiệu 4-20mA không?
Có, model này hỗ trợ đầu vào Analog 4-20mA.

8. Tôi mua hàng tại AUT VN có được hỗ trợ cài đặt không?
Có, AUT VN miễn phí hỗ trợ kỹ thuật và hướng dẫn cài đặt cho khách hàng.

9. Độ chính xác của máy là bao nhiêu?
Độ chính xác đạt mức F.S ± 0.3% hoặc ± 3℃.

10. Tại sao tôi nên mua tại AUT VN thay vì nơi khác?
Tại AUT VN, chúng tôi cam kết hàng chính hãng, đầy đủ CO/CQ, giá cạnh tranh và hỗ trợ kỹ thuật chuyên sâu.
