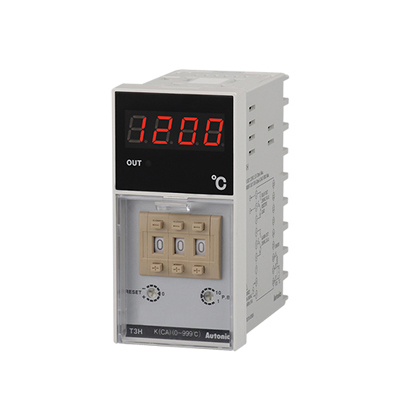

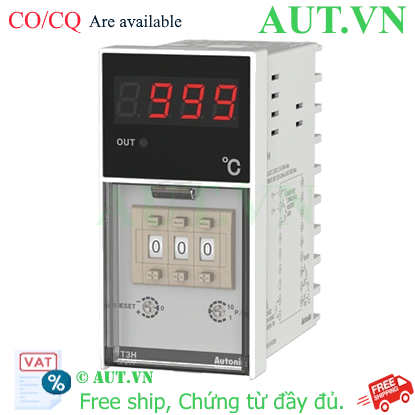

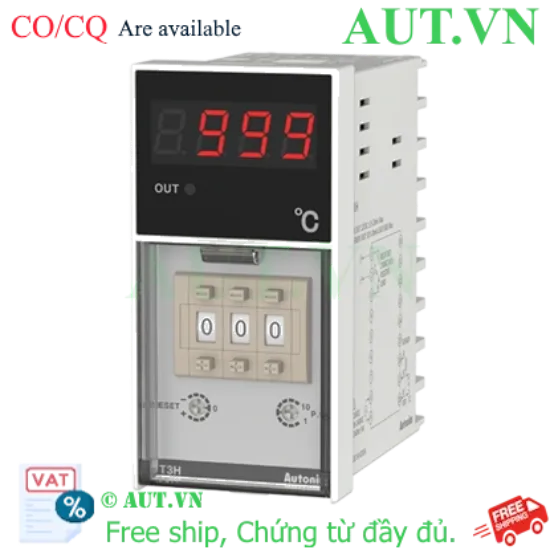

Bộ Điều Khiển Nhiệt Độ Autonics T3H-B4CK4C-N (96x48mm) - Ngõ Ra 4-20mA, Cảm Biến K, Độ Chính Xác Cao

Model: T3H-B4CK4C-N (Thương hiệu Autonics)
Kích thước: 96x48mm (Tiêu chuẩn công nghiệp)
Ngõ ra điều khiển: Dòng điện tuyến tính 4-20mA
Loại cảm biến: Thermocouple loại K (K-type)
Nguồn cấp: 100-240VAC 50/60Hz
Phương thức điều khiển: ON-OFF và Điều khiển P (Proportional)

nhà chế tạo: Autonics

SKU: T3H-B4CK4C-N

Tải xuống mẫu

Kêu gọi định giá

Số lượng:

Bộ Điều Khiển Nhiệt Độ Autonics T3H-B4CK4C-N: Giải Pháp Kiểm Soát Nhiệt Chính Xác

Trong các hệ thống tự động hóa công nghiệp, việc duy trì nhiệt độ ổn định là yếu tố then chốt quyết định chất lượng sản phẩm. Bộ điều khiển nhiệt độ Autonics T3H-B4CK4C-N là thiết bị đo lường và điều khiển nhiệt độ chuyên dụng, được thiết kế để mang lại sự chính xác tuyệt đối với ngõ ra dòng điện 4-20mA, giúp kết nối linh hoạt với các van điều khiển hoặc biến tần.

Điểm Nổi Bật Của T3H-B4CK4C-N

Thiết kế tối ưu: Kích thước 96x48mm nhỏ gọn, dễ dàng lắp đặt trên tủ điện công nghiệp.
Điều khiển linh hoạt: Hỗ trợ cả chế độ ON-OFF đơn giản và điều khiển P (Tỷ lệ) giúp giảm thiểu sai số vọt lố.
Ngõ ra tuyến tính: Tín hiệu 4-20mA tiêu chuẩn cho phép điều khiển các thiết bị chấp hành một cách mượt mà, không bị ngắt quãng.
Độ bền vượt trội: Sản phẩm đạt tiêu chuẩn chất lượng khắt khe từ Autonics, hoạt động ổn định trong môi trường công nghiệp khắc nghiệt.

Bảng Thông Số Kỹ Thuật Chi Tiết

Thông số kỹ thuật Autonics T3H-B4CK4C-N
Phương pháp hiển thị	LED 7 đoạn, 3 chữ số
Phương thức điều khiển	Điều khiển ON/OFF, Điều khiển P
Loại ngõ vào (Sensor)	Cặp nhiệt điện (Thermocouple): Loại K (CA)
Chu kỳ lấy mẫu	100ms
Dải cài đặt	0 đến 400℃
Ngõ ra điều khiển	Ngõ ra dòng điện tuyến tính (DC 4-20mA)
Nguồn cấp	100-240VAC~ 50/60Hz
Độ chính xác hiển thị	±0.5% hoặc ±1℃ (tại 23℃±5℃), chọn mức cao hơn
Độ trễ (Hysteresis)	F.S. 0.2 đến 3%
Dải tỷ lệ (Proportional Band)	F.S. 1 đến 10%
Môi trường vận hành	Nhiệt độ: -10 đến 50℃; Độ ẩm: 35 đến 85%RH
Trọng lượng	Xấp xỉ 239g (bao gồm bao bì)

Lợi Ích Khi Sử Dụng Sản Phẩm

Tối ưu hóa năng lượng: Nhờ chế độ điều khiển P, thiết bị giúp giảm tiêu hao điện năng so với điều khiển On/Off thông thường.
Tăng tuổi thọ thiết bị: Ngõ ra 4-20mA giúp các thiết bị chấp hành (như van điều tiết) hoạt động êm ái, tránh sốc nhiệt hoặc đóng ngắt đột ngột.
Dễ dàng vận hành: Giao diện LED trực quan, các phím bấm cài đặt đơn giản, không đòi hỏi kỹ thuật quá phức tạp.

Hướng Dẫn Sử Dụng (Cách Cài Đặt Cơ Bản)

Bước 1 - Đấu nối: Kết nối nguồn cấp 100-240VAC vào chân nguồn, kết nối cảm biến loại K vào ngõ vào và ngõ ra 4-20mA vào thiết bị điều khiển (biến tần/van).
Bước 2 - Cài đặt giá trị SV: Sử dụng phím mũi tên để cài đặt giá trị nhiệt độ mong muốn (Set Value - SV).
Bước 3 - Cấu hình chế độ: Vào menu cài đặt để chọn chế độ điều khiển ON/OFF hoặc P tùy theo yêu cầu độ chính xác của hệ thống.
Bước 4 - Kiểm tra: Vận hành thử và điều chỉnh dải tỷ lệ (Proportional Band) để đạt được mức nhiệt ổn định nhất.

Sản Phẩm Sử Dụng Chung Với

Cảm biến nhiệt độ Thermocouple loại K.
Bộ chuyển đổi tín hiệu 4-20mA sang 0-10V.
Van điều khiển tuyến tính hoặc Biến tần điều khiển quạt/bơm nhiệt.
Relay trung gian hoặc SSR (nếu dùng thông qua bộ chuyển đổi).

Ứng Dụng Thực Tế

Bộ điều khiển Autonics T3H-B4CK4C-N được ứng dụng rộng rãi trong:

Hệ thống lò sấy công nghiệp, lò nung nhiệt độ cao.
Máy ép nhựa, máy đóng gói thực phẩm.
Hệ thống điều hòa không khí trung tâm (HVAC) yêu cầu kiểm soát chính xác.
Các quy trình hóa chất, dược phẩm cần duy trì nhiệt độ nghiêm ngặt.

Câu Hỏi Thường Gặp (FAQ)

1. T3H-B4CK4C-N khác gì so với các dòng ngõ ra Relay?
Dòng này sử dụng ngõ ra 4-20mA (tuyến tính), cho phép điều chỉnh mức độ đóng/mở của thiết bị chấp hành, trong khi ngõ ra Relay chỉ có 2 trạng thái Đóng/Ngắt.

2. Tôi có thể sử dụng cảm biến Pt100 cho model này không?
Không, model T3H-B4CK4C-N được thiết kế chuyên biệt cho cặp nhiệt điện loại K. Để dùng Pt100, bạn cần chọn model có mã cảm biến tương ứng.

3. Sai số của thiết bị này là bao nhiêu?
Độ chính xác hiển thị là ±0.5% hoặc ±1℃ (tại nhiệt độ phòng), đảm bảo độ tin cậy cao cho sản xuất.

4. Sản phẩm có hỗ trợ điều khiển PID không?
Model T3H hỗ trợ điều khiển ON/OFF và P. Nếu bạn cần điều khiển PID đầy đủ, hãy tham khảo dòng T4 hoặc các dòng cao cấp hơn của Autonics.

5. Ngõ ra 4-20mA kết nối với thiết bị nào?
Kết nối trực tiếp với biến tần, van điều khiển tuyến tính hoặc các bộ điều khiển analog chấp nhận tín hiệu 4-20mA.

6. Tại sao tôi nên chọn AUT VN để mua sản phẩm này?
AUT VN cam kết hàng chính hãng Autonics Việt Nam, đầy đủ CO/CQ, hỗ trợ kỹ thuật cài đặt miễn phí và chính sách bảo hành chính hãng.

7. Kích thước 96x48mm có phổ biến không?
Đây là kích thước chuẩn quốc tế cho đồng hồ nhiệt, dễ dàng thay thế cho hầu hết các hãng khác mà không cần khoét lại lỗ tủ điện.

8. Sản phẩm có chống nước không?
Thiết bị được thiết kế lắp mặt tủ điện, mặt trước có khả năng chống bụi/nước cơ bản, nhưng không dùng để ngâm nước hoặc đặt trong môi trường mưa trực tiếp.

9. Nguồn cấp 100-240VAC có an toàn không?
Có, dải điện áp rộng giúp thiết bị hoạt động ổn định ngay cả khi điện áp lưới chập chờn.

10. Làm sao để thay đổi dải tỷ lệ (Proportional Band)?
Bạn truy cập vào menu thông số hệ thống, tìm mục P-Band và điều chỉnh giá trị theo hướng dẫn trong Manual.

Nguồn tham khảo: Autonics Official Website
