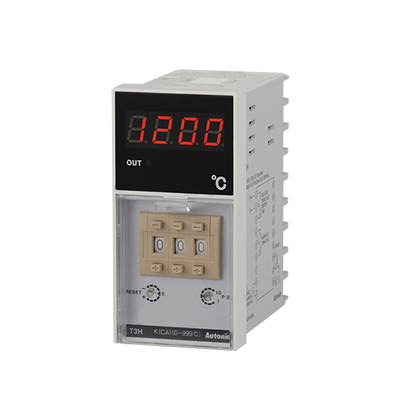

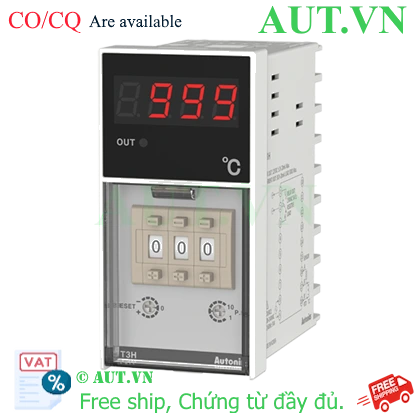

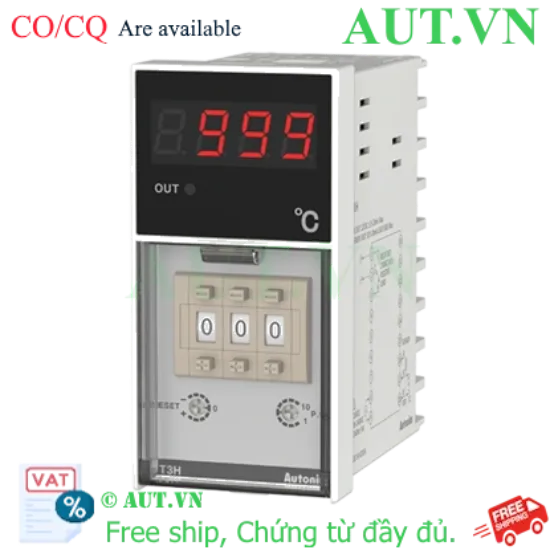

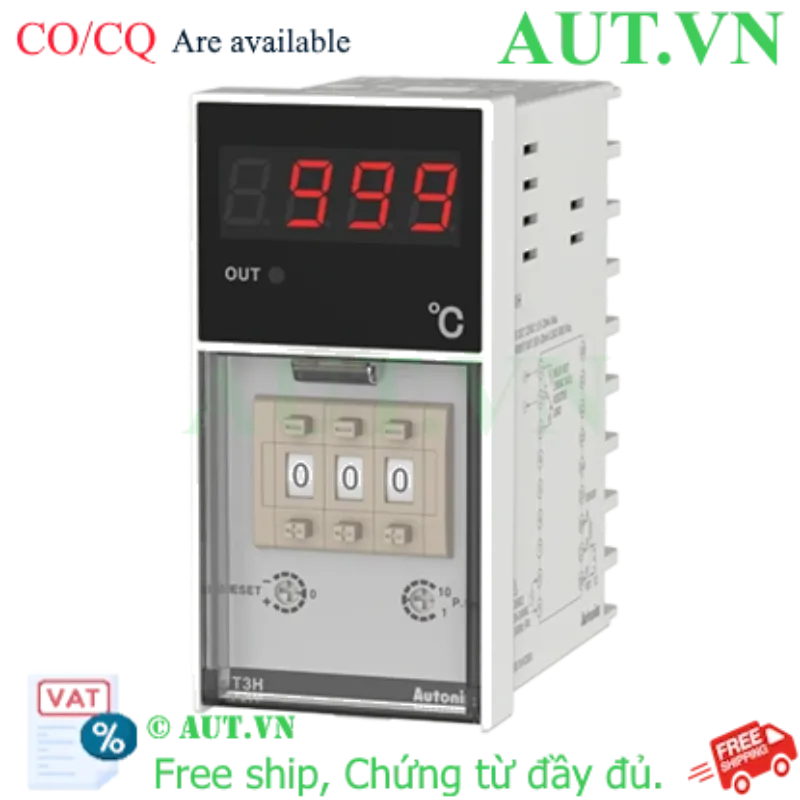

Bộ Điều Khiển Nhiệt Độ Autonics T3H-B4CKAC-N | Ngõ Ra 4-20mA, Cảm Biến K, Kích Thước 96x48mm

Model: T3H-B4CKAC-N (Chính hãng Autonics)
Ngõ ra điều khiển: Dòng điện tuyến tính 4-20mA (Lý tưởng cho van điều khiển/biến tần)
Loại đầu vào: Cảm biến nhiệt độ Thermocouple loại K
Nguồn cấp: 100-240VAC (50/60Hz)
Phương thức điều khiển: ON/OFF và Điều khiển P (Proportional)
Kích thước: 96 x 48mm tiêu chuẩn

nhà chế tạo: Autonics

SKU: T3H-B4CKAC-N

Tải xuống mẫu

Kêu gọi định giá

Số lượng:

Bộ Điều Khiển Nhiệt Độ Autonics T3H-B4CKAC-N: Giải Pháp Kiểm Soát Nhiệt Chính Xác

Trong các hệ thống công nghiệp, việc kiểm soát nhiệt độ một cách chính xác và ổn định là yếu tố sống còn để đảm bảo chất lượng sản phẩm. Bộ điều khiển nhiệt độ Autonics T3H-B4CKAC-N là thiết bị đo lường và điều khiển nhiệt độ cao cấp, được thiết kế để đáp ứng những yêu cầu khắt khe nhất về độ bền và độ chính xác. Với ngõ ra dòng điện 4-20mA, sản phẩm này đặc biệt phù hợp cho các ứng dụng điều khiển tỷ lệ, giúp hệ thống vận hành mượt mà và tránh hiện tượng sốc nhiệt.

Điểm Nổi Bật Của Autonics T3H-B4CKAC-N

Độ chính xác cao: Sai số hiển thị cực thấp, đảm bảo thông số nhiệt độ thực tế luôn được kiểm soát chặt chẽ.
Ngõ ra 4-20mA linh hoạt: Khác với ngõ ra relay thông thường, ngõ ra dòng điện cho phép điều khiển tuyến tính các thiết bị chấp hành như van điều tiết hoặc bộ điều khiển công suất SCR.
Thời gian lấy mẫu nhanh: Chu kỳ lấy mẫu 100ms giúp thiết bị phản ứng tức thì với sự thay đổi nhiệt độ của môi trường.
Thiết kế bền bỉ: Kích thước 96x48mm chuẩn công nghiệp, dễ dàng lắp đặt trên mặt tủ điện.

Bảng Thông Số Kỹ Thuật Chi Tiết

Thông số kỹ thuật Autonics T3H-B4CKAC-N
Phương pháp hiển thị	LED 7 đoạn 3 số
Phương thức điều khiển	Điều khiển ON/OFF, Điều khiển P
Loại ngõ vào	Thermocouple: K(CA)
Chu kỳ lấy mẫu	100ms
Dải cài đặt	0 đến 999℃
Ngõ ra điều khiển	Ngõ ra dòng (DC4-20mA)
Nguồn cấp	100-240VAC~ 50/60Hz
Độ chính xác hiển thị (TC)	Tại 23℃±5℃: (PV ±0.5% hoặc ±1℃, chọn mức cao hơn) ±1 chữ số
Độ trễ (Hysteresis)	F.S. 0.2 đến 3%
Dải tỷ lệ (Proportional Band)	F.S. 1 đến 10%
Chu kỳ tỷ lệ	20 giây
Môi trường vận hành	Nhiệt độ: -10 đến 50℃; Độ ẩm: 35 đến 85%RH
Trọng lượng	Xấp xỉ 239g (bao bì) / 176g (thiết bị)

Nguồn tham khảo: Autonics Official Website

Lợi Ích Khi Sử Dụng Autonics T3H-B4CKAC-N

Tối ưu hóa năng lượng: Nhờ điều khiển P (tỷ lệ), thiết bị tránh việc đóng ngắt liên tục, giảm hao mòn linh kiện và tiết kiệm điện.
Vận hành ổn định: Khả năng chống nhiễu tốt, hoạt động bền bỉ trong môi trường công nghiệp khắc nghiệt.
Dễ dàng vận hành: Giao diện LED rõ ràng, các nút bấm cài đặt trực quan, không đòi hỏi kỹ thuật quá phức tạp.

Hướng Dẫn Sử Dụng Và Lắp Đặt

Đấu nối nguồn: Kết nối nguồn điện 100-240VAC vào các chân cấp nguồn theo sơ đồ đi kèm sản phẩm.
Kết nối cảm biến: Đấu nối thermocouple loại K vào ngõ vào của bộ điều khiển (chú ý đúng cực dương/âm).
Kết nối ngõ ra: Đấu nối ngõ ra 4-20mA tới thiết bị chấp hành (Van điều khiển, Inverter, hoặc bộ chuyển đổi).
Cài đặt thông số: Nhấn nút SET để vào menu cài đặt giá trị SV (Giá trị cài đặt) và tùy chỉnh dải tỷ lệ P phù hợp với đặc tính tải nhiệt.

Sản Phẩm Sử Dụng Chung

Để hệ thống hoạt động hoàn hảo, bạn nên kết hợp Autonics T3H-B4CKAC-N với:

Cảm biến nhiệt độ loại K: Để thu thập dữ liệu nhiệt chính xác nhất.
Bộ chuyển đổi 4-20mA sang 0-10V: Nếu thiết bị chấp hành yêu cầu tín hiệu điện áp.
Van điều khiển tỷ lệ (Proportional Valve): Để điều tiết lưu lượng gas/nước nóng theo tín hiệu từ T3H.

Ứng Dụng Thực Tế

Bộ điều khiển T3H-B4CKAC-N được ứng dụng rộng rãi trong:

Hệ thống lò sấy công nghiệp, lò nung gốm sứ.
Máy ép nhựa, máy đúc áp lực.
Hệ thống sưởi ấm trong thực phẩm và dược phẩm.
Các bồn điều nhiệt trong phòng thí nghiệm.

Câu Hỏi Thường Gặp (FAQ)

1. T3H-B4CKAC-N khác gì với các dòng ngõ ra Relay?
Dòng này có ngõ ra 4-20mA, cho phép điều khiển mượt mà (tuyến tính) thay vì chỉ đóng/ngắt (ON/OFF) như relay, giúp ổn định nhiệt độ tốt hơn.

2. Tôi có thể dùng cảm biến Pt100 cho thiết bị này không?
Model T3H-B4CKAC-N được thiết kế chuyên dụng cho Thermocouple loại K. Nếu bạn cần dùng Pt100, vui lòng liên hệ AUT VN để chọn model phù hợp.

3. Sai số cho phép của thiết bị là bao nhiêu?
Tại nhiệt độ phòng, sai số khoảng PV ±0.5% hoặc ±1℃ (tùy giá trị nào cao hơn).

4. Thiết bị có hỗ trợ điều khiển PID không?
Model này hỗ trợ ON/OFF và điều khiển P (Proportional). Đối với các ứng dụng cần PID phức tạp, bạn có thể tham khảo dòng T4 series của Autonics.

5. Ngõ ra 4-20mA có thể điều khiển trực tiếp thanh điện trở nhiệt không?
Không, ngõ ra 4-20mA là tín hiệu điều khiển. Bạn cần một thiết bị trung gian như bộ khuếch đại công suất hoặc SCR để điều khiển thanh nhiệt.

6. Kích thước 96x48mm có dễ lắp đặt không?
Có, đây là kích thước tiêu chuẩn cho mặt tủ điện công nghiệp, bạn chỉ cần khoét lỗ theo đúng kích thước là có thể lắp vừa.

7. Nguồn điện 220V Việt Nam có dùng được không?
Hoàn toàn được, thiết bị hỗ trợ dải nguồn rộng từ 100-240VAC.

8. Sản phẩm bảo hành bao lâu?
Sản phẩm được bảo hành chính hãng theo chính sách của Autonics Vina.

9. Làm sao để reset thiết bị về mặc định?
Bạn có thể vào menu cài đặt sâu và chọn chức năng Reset hoặc liên hệ kỹ thuật AUT VN để được hướng dẫn chi tiết.

10. AUT VN có hỗ trợ cài đặt tại chỗ không?
Chúng tôi cung cấp dịch vụ miễn phí hỗ trợ cài đặt và hướng dẫn sử dụng từ xa hoặc trực tiếp tùy theo thỏa thuận.
