Tôi có thể dùng cảm biến Thermocouple cho model này không?

Không, model T3H-B4RP1C-N được thiết kế chuyên biệt cho cảm biến RTD (Pt100).

Ngõ ra Relay chịu tải được bao nhiêu Ampe?

Ngõ ra Relay chịu tối đa 5A tại 250VAC. Với tải lớn, cần dùng qua Contactor hoặc SSR.

Sản phẩm có đầy đủ CO/CQ không?

Có, AUT VN cung cấp đầy đủ CO/CQ chứng minh nguồn gốc chính hãng.

Tại sao thiết bị báo lỗi Error?

Vui lòng kiểm tra lại kết nối dây cảm biến và đảm bảo loại cảm biến đã được cấu hình đúng trong máy.

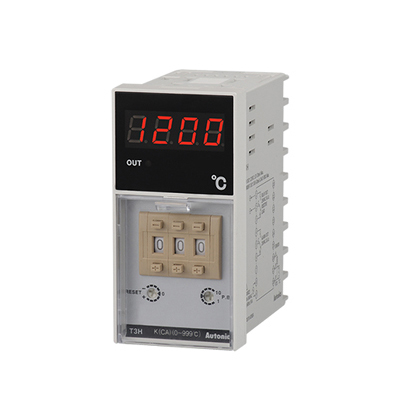

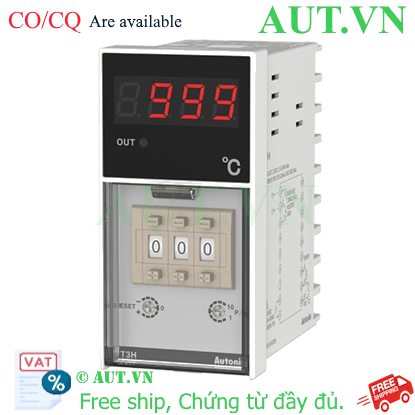

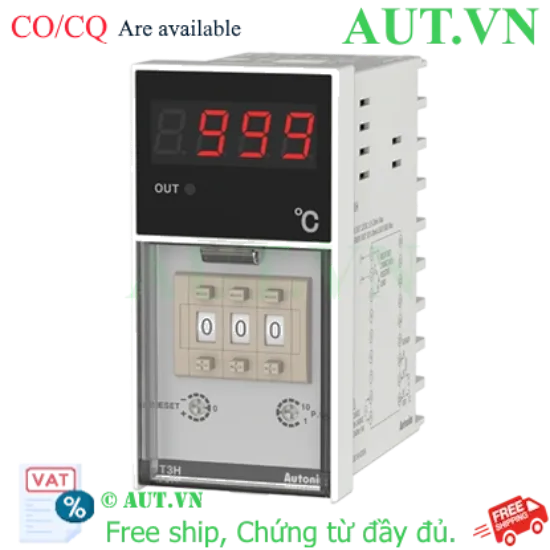

Bộ Điều Khiển Nhiệt Độ Autonics T3H-B4RP1C-N | RTD Pt100, Ngõ Ra Relay, 96x48mm

Loại cảm biến: RTD (Pt100) cho độ chính xác cực cao, sai số cực thấp.
Ngõ ra điều khiển: Relay (tối đa 250VAC ~ 5A) vận hành bền bỉ, ổn định.
Kích thước chuẩn: 96x48mm, tối ưu cho việc lắp đặt tủ điện công nghiệp.
Chế độ điều khiển: Linh hoạt giữa ON-OFF và P control (Tỷ lệ) để kiểm soát nhiệt tối ưu.
Nguồn cấp: 100-240VAC, tương thích rộng với các hệ thống điện nhà máy.

nhà chế tạo: Autonics

SKU: T3H-B4RP1C-N

Tải xuống mẫu

Kêu gọi định giá

Số lượng:

Giới thiệu Bộ điều khiển nhiệt độ Autonics T3H-B4RP1C-N

Trong các quy trình sản xuất công nghiệp, việc kiểm soát nhiệt độ không ổn định có thể dẫn đến hư hỏng sản phẩm và lãng phí năng lượng. Bộ điều khiển nhiệt độ Autonics T3H-B4RP1C-N là giải pháp chuyên dụng giúp bạn giải quyết triệt để vấn đề này. Với thế mạnh từ thương hiệu Autonics danh tiếng, model T3H-B4RP1C-N kết hợp hoàn hảo giữa đầu vào cảm biến RTD (Pt100) siêu nhạy và ngõ ra Relay mạnh mẽ, đảm bảo duy trì nhiệt độ mục tiêu với sai số thấp nhất, giúp quy trình vận hành của bạn luôn đạt chuẩn chất lượng cao.

Điểm nổi bật của sản phẩm

Độ chính xác tuyệt đối với công nghệ RTD: Sử dụng cảm biến Pt100 giúp thiết bị nhận diện những thay đổi nhiệt độ nhỏ nhất, vượt trội hơn hẳn so với các dòng Thermocouple thông thường.
Khả năng điều khiển thông minh: Cho phép tùy chỉnh linh hoạt giữa chế độ ON-OFF (đơn giản, tiết kiệm) và P control (kiểm soát tỷ lệ để giảm dao động nhiệt), giúp nhiệt độ luôn ổn định quanh điểm cài đặt.
Hiển thị trực quan, sắc nét: Màn hình LED 7 đoạn hiển thị rõ ràng cả giá trị thực tế (PV) và giá trị cài đặt (SV), giúp kỹ thuật viên dễ dàng giám sát trong môi trường nhà xưởng.
Thiết kế tối ưu cho công nghiệp: Kích thước 96x48mm chuẩn hóa, vỏ ngoài chắc chắn, khả năng chống nhiễu điện từ tốt, phù hợp lắp đặt trong các tủ điện phức tạp.

Bảng thông số kỹ thuật chi tiết

Thông số kỹ thuật Autonics T3H-B4RP1C-N
Phương pháp hiển thị	LED 7 đoạn (3 chữ số)
Phương thức điều khiển	ON/OFF, Điều khiển P (Tỷ lệ)
Loại đầu vào (Sensor)	RTD: Pt100Ω
Chu kỳ lấy mẫu	100ms
Dải cài đặt nhiệt độ	0 đến 99.9℃
Ngõ ra điều khiển	Relay (Tối đa 250VAC ~ 5A)
Nguồn cấp điện áp	100-240VAC~ 50/60Hz
Độ chính xác hiển thị (RTD)	Tại 23℃±5℃: (PV ±0.5% hoặc ±1℃, chọn mức cao hơn) ±1 chữ số
Độ trễ (Hysteresis)	0.2 đến 3% F.S.
Dải tỷ lệ (Proportional Band)	1 đến 10% F.S.
Môi trường hoạt động	Nhiệt độ: -10 đến 50℃ \| Độ ẩm: 35 đến 85%RH
Trọng lượng	~239g

Nguồn tham khảo: Autonics Official Website

Lợi ích khi đầu tư Autonics T3H-B4RP1C-N

Tối ưu chi phí vận hành: Kiểm soát nhiệt chính xác giúp hạn chế tối đa việc lãng phí điện năng do quá nhiệt hoặc chạy bù nhiệt dư thừa.
Bảo vệ thiết bị sản xuất: Giảm thiểu tình trạng sốc nhiệt cho thanh gia nhiệt (heater), từ đó kéo dài tuổi thọ linh kiện và giảm chi phí bảo trì.
Dễ dàng tích hợp: Với kích thước 96x48mm chuẩn quốc tế, bạn có thể thay thế hoặc lắp mới vào bất kỳ tủ điện hiện có nào một cách nhanh chóng.
An tâm tuyệt đối với AUT VN: Sản phẩm được cung cấp chính hãng 100%, đầy đủ chứng chỉ CO/CQ, đảm bảo tính minh bạch và chất lượng cao nhất.

Hướng dẫn sử dụng (How-to)

Bước 1: Đấu nối thiết bị: Xác định đúng các terminal nguồn (100-240VAC) và các chân tín hiệu cho cảm biến RTD Pt100 theo sơ đồ in trên thân máy. Lưu ý đấu đúng cực để tránh lỗi cảm biến.
Bước 2: Thiết lập nhiệt độ mục tiêu (SV): Sử dụng các phím điều hướng (Up/Down) trên mặt thiết bị để cài đặt giá trị nhiệt độ mong muốn.
Bước 3: Cấu hình chế độ điều khiển: Vào menu cài đặt hệ thống để lựa chọn chế độ ON/OFF (cho ứng dụng đơn giản) hoặc chế độ P (để kiểm soát nhiệt độ ổn định hơn, ít dao động).
Bước 4: Kiểm tra vận hành: Cấp nguồn và quan sát màn hình. Đảm bảo giá trị thực tế (PV) tiệm cận và duy trì ổn định quanh giá trị cài đặt (SV).

Sản phẩm sử dụng chung (isRelatedTo)

Để tối ưu hóa hệ thống kiểm soát nhiệt độ, quý khách nên kết hợp với:

Cảm biến nhiệt độ Pt100/DPt100: Cung cấp tín hiệu đầu vào chính xác nhất cho thiết bị.
Khởi động từ (Contactor) hoặc SSR (Solid State Relay): Bảo vệ ngõ ra Relay của bộ điều khiển khi điều khiển các tải nhiệt công suất lớn.
Tủ điện công nghiệp: Tạo môi trường lắp đặt an toàn, chống nhiễu và bảo vệ thiết bị khỏi tác động môi trường.

Ứng dụng thực tế (PropertyValue)

Ngành thực phẩm: Điều khiển lò nướng, máy sấy nông sản, máy đóng gói nhiệt.
Ngành nhựa: Kiểm soát nhiệt độ máy ép nhựa, máy đùn, máy thổi chai.
Ngành hóa chất & dược phẩm: Duy trì nhiệt độ trong bình phản ứng, nồi tiệt trùng.
Hệ thống HVAC: Kiểm soát nhiệt độ phòng sạch, phòng thí nghiệm.

Câu hỏi thường gặp (FAQ)

1. Tôi có thể dùng cảm biến Thermocouple (K-type, J-type...) cho model này không?
Không, model T3H-B4RP1C-N được thiết kế chuyên biệt để nhận tín hiệu từ cảm biến RTD (Pt100). Nếu cần dùng Thermocouple, vui lòng liên hệ AUT VN để được tư vấn model khác.

2. Ngõ ra Relay có thể chịu tải trực tiếp thanh nhiệt lớn được không?
Ngõ ra Relay chịu tối đa 5A tại 250VAC. Với các thanh nhiệt có công suất lớn, bạn bắt buộc phải dùng qua Contactor hoặc SSR để bảo vệ thiết bị.

3. Chế độ P control khác gì so với ON-OFF?
Chế độ ON-OFF sẽ ngắt/mở hoàn toàn khi đạt ngưỡng (gây dao động nhiệt lớn). Chế độ P (Proportional) sẽ điều chỉnh ngõ ra theo tỷ lệ để giữ nhiệt độ cực kỳ ổn định quanh điểm cài đặt.

4. Thiết bị có hiển thị được nhiệt độ âm không?
Có, tùy thuộc vào dải đo của cảm biến Pt100 bạn sử dụng, thiết bị hoàn toàn có thể đo được nhiệt độ âm.

5. Tại sao màn hình báo lỗi (Error) sau khi lắp đặt?
Hãy kiểm tra lại sơ đồ đấu nối cảm biến, đảm bảo dây cảm biến không bị đứt và đã được cấu hình đúng loại RTD trong phần cài đặt máy.

6. Kích thước 96x48mm có lắp vừa các tủ điện tiêu chuẩn không?
Có, đây là kích thước chuẩn công nghiệp cực kỳ phổ biến, rất dễ lắp đặt.

7. Sản phẩm có đầy đủ giấy tờ CO/CQ không?
Tại AUT VN, mọi sản phẩm đều đi kèm đầy đủ chứng chỉ CO/CQ chính hãng để quý khách yên tâm.

8. Thời gian bảo hành sản phẩm như thế nào?
Sản phẩm được bảo hành chính hãng theo tiêu chuẩn của Autonics Việt Nam.

9. Tôi có được hỗ trợ kỹ thuật sau khi mua không?
Có, đội ngũ kỹ thuật của AUT VN luôn sẵn sàng hỗ trợ cài đặt và xử lý sự cố qua Zalo/Hotline 24/7.

10. Nguồn điện tại nhà xưởng của tôi là 220V có dùng được không?
Hoàn toàn được, thiết bị hỗ trợ dải nguồn rộng từ 100-240VAC.
