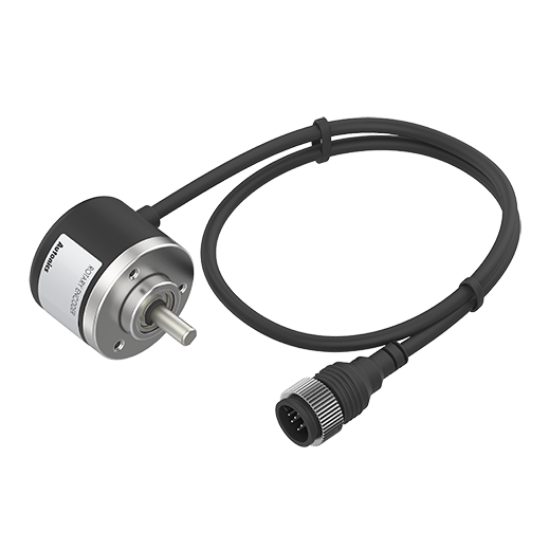

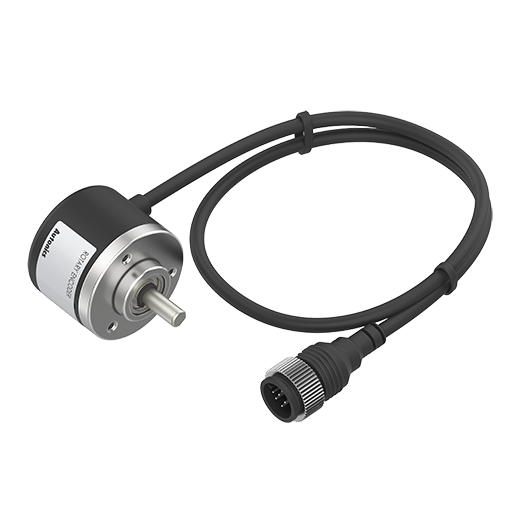

Cảm biến Encoder Autonics E40S8-1800-3-T-5-C | 1800 P/R, 5VDC, Totem Pole

  • Độ phân giải: 1800 xung/vòng (P/R)
  • Nguồn cấp: 5VDC ±5%
  • Ngõ ra: Totem pole (Pha A, B, Z)
  • Đường kính trục: Ø8mm
  • Chuẩn bảo vệ: IP50
nhà chế tạo: Autonics
SKU: E40S8-1800-3-T-5-C
Kêu gọi định giá

Giới thiệu về Cảm biến Encoder Autonics E40S8-1800-3-T-5-C

Cảm biến Encoder Autonics E40S8-1800-3-T-5-C là thiết bị đo lường tốc độ và vị trí góc quay với độ chính xác cực cao. Thuộc dòng encoder tăng dần (incremental encoder), sản phẩm này được thiết kế để cung cấp các xung điện chính xác, giúp hệ thống điều khiển PLC hoặc Controller theo dõi chuyển động của động cơ và trục máy một cách tuyệt đối. Với độ phân giải 1800 P/R và ngõ ra Totem pole, đây là lựa chọn tối ưu cho các ứng dụng công nghiệp đòi hỏi sự ổn định và tin cậy.

Điểm nổi bật của sản phẩm

  • Độ phân giải cao: 1800 xung mỗi vòng quay đảm bảo khả năng kiểm soát vị trí chi tiết.
  • Ngõ ra Totem pole: Tương thích tốt với nhiều loại bộ điều khiển, giảm nhiễu tín hiệu.
  • Thiết kế bền bỉ: Trục Ø8mm chắc chắn, chuẩn bảo vệ IP50 chống bụi, phù hợp môi trường công nghiệp.
  • Phản hồi nhanh: Tần số đáp ứng tối đa lên đến 300kHz, đáp ứng các yêu cầu vận hành tốc độ cao.

Bảng thông số kỹ thuật chi tiết

Thông số Giá trị chi tiết
Mã sản phẩmE40S8-1800-3-T-5-C
Hãng sản xuấtAutonics
Độ phân giải1800 P/R
Nguồn cấp5VDC ±5%
Ngõ ra điều khiểnTotem pole
Pha ngõ raA, B, Z
Đường kính trụcØ8mm
Tần số đáp ứng tối đa300kHz
Vòng quay cho phép tối đa5000rpm
Mô-men khởi độngMax. 40gf.cm (0.00392N.m)
Loại kết nốiGiắc cắm xuyên tâm
Chuẩn bảo vệIP50
Nhiệt độ hoạt động-10 đến 70℃
Trọng lượngXấp xỉ 120g

Nguồn tham khảo: Autonics Official Website

Lợi ích khi sử dụng Encoder Autonics E40S8-1800-3-T-5-C

  • Độ chính xác tuyệt đối: Loại bỏ sai số trong đo lường vị trí, giúp sản phẩm đầu ra đồng nhất.
  • Vận hành ổn định: Khả năng chịu nhiệt và chống bụi tốt, giảm thiểu thời gian dừng máy (downtime).
  • Dễ dàng tích hợp: Cấu trúc giắc cắm xuyên tâm giúp việc lắp đặt và thay thế trở nên nhanh chóng.
  • Hỗ trợ kỹ thuật từ AUT VN: Miễn phí hỗ trợ cài đặt và hướng dẫn sử dụng chi tiết.

Hướng dẫn sử dụng (How to)

  1. Kiểm tra nguồn điện: Đảm bảo nguồn cấp đúng 5VDC ±5%. Việc cấp sai điện áp có thể gây hỏng cảm biến.
  2. Lắp đặt cơ khí: Sử dụng khớp nối chuẩn Ø8mm để kết nối trục Encoder với trục động cơ/máy. Tránh lực tác động quá mạnh lên trục.
  3. Kết nối dây: Kết nối các pha A, B, Z và nguồn vào bộ điều khiển (PLC) theo sơ đồ đấu nối của hãng.
  4. Kiểm tra tín hiệu: Quay trục và kiểm tra xung ngõ ra trên PLC để đảm bảo chiều quay và số xung khớp với cài đặt (1800 P/R).

Sản phẩm liên quan

Nếu bạn cần các thông số khác về độ phân giải hoặc loại ngõ ra, hãy tham khảo:

Ứng dụng thực tế

Encoder Autonics E40S8-1800-3-T-5-C được ứng dụng rộng rãi trong:

  • Máy CNC: Kiểm soát vị trí bàn máy và trục xoay.
  • Hệ thống băng tải: Đo tốc độ băng tải và đếm sản phẩm.
  • Cánh tay Robot: Định vị góc quay của các khớp nối.
  • Máy đóng gói: Điều khiển độ dài màng co và vị trí cắt.

Câu hỏi thường gặp (FAQ)

1. E40S8-1800-3-T-5-C là loại encoder gì?
Đây là encoder tăng dần (incremental encoder) dùng để đo tốc độ và vị trí quay.

2. 1800 P/R có nghĩa là gì?
Có nghĩa là trong một vòng quay 360 độ, cảm biến sẽ phát ra 1800 xung điện.

3. Ngõ ra Totem pole khác gì với NPN/PNP?
Totem pole cung cấp cả mức cao và mức thấp, cho phép kết nối trực tiếp với nhiều loại bộ thu tín hiệu mà không cần điện trở kéo lên/xuống.

4. Tôi có thể dùng nguồn 12V hoặc 24V cho sản phẩm này không?
Không. Sản phẩm này chỉ hoạt động với nguồn 5VDC. Cấp nguồn cao hơn sẽ gây cháy thiết bị.

5. Trục Ø8mm là kích thước gì?
Đó là đường kính của trục ra của Encoder. Bạn cần chọn khớp nối (coupling) có đường kính lỗ 8mm để lắp đặt.

6. Chuẩn IP50 có ý nghĩa gì?
IP50 nghĩa là thiết bị được bảo vệ chống lại sự xâm nhập của bụi bẩn ở mức cơ bản, nhưng không chống nước.

7. Tại sao tôi nên mua sản phẩm này tại AUT VN?
AUT VN cam kết hàng chính hãng Autonics, cung cấp đầy đủ CO/CQ, xuất hóa đơn VAT và hỗ trợ kỹ thuật miễn phí.

8. Sản phẩm này có bảo hành không?
Có, sản phẩm được bảo hành theo chính sách chính thức của hãng Autonics.

9. Tần số đáp ứng 300kHz ảnh hưởng thế nào đến vận hành?
Nó cho phép Encoder hoạt động ở tốc độ cao mà vẫn đảm bảo tín hiệu xung không bị mất hoặc sai lệch.

10. Làm sao để phân biệt pha A, B và Z?
Pha A và B dùng để xác định tốc độ và chiều quay. Pha Z (Zero) dùng để xác định điểm gốc (Home) của một vòng quay.
