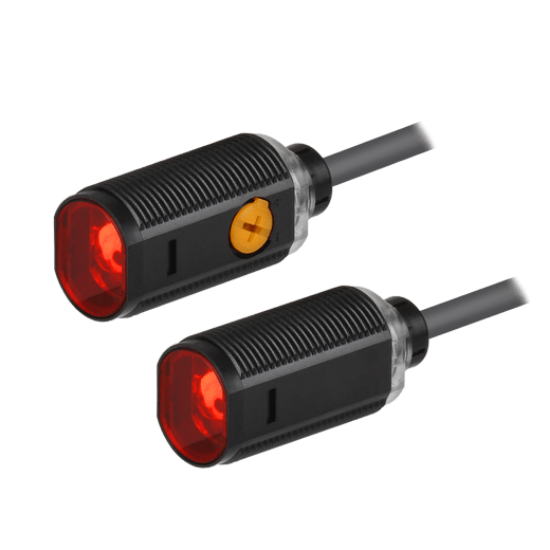

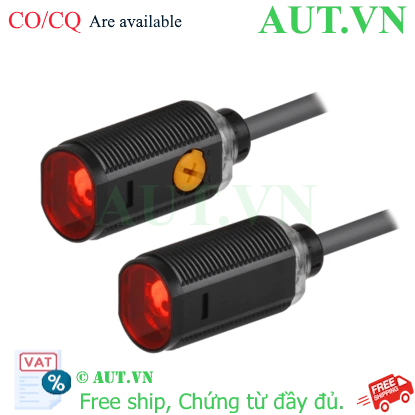

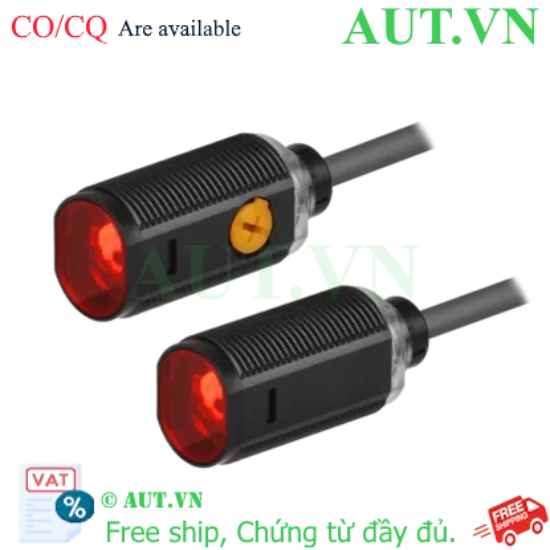

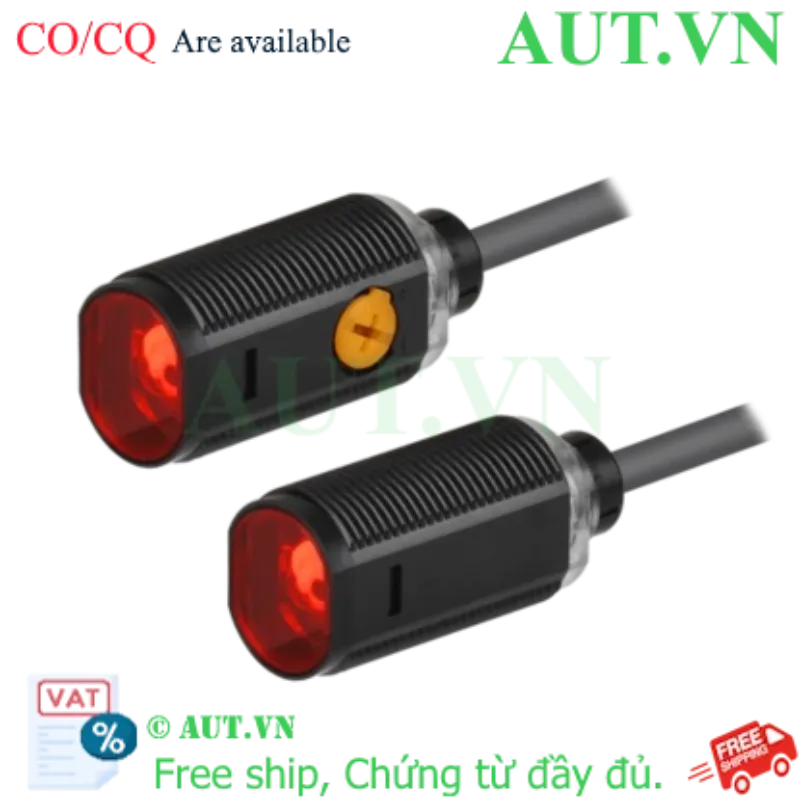

Cảm biến quang điện Autonics BRQP20M-TDTB-P | Thu phát riêng, PNP, 20m

Loại cảm biến: Quang điện thu phát riêng (Through-beam) cao cấp
Ngõ ra: PNP (Mạch thu hở)
Khoảng cách phát hiện: Lên đến 20m (với vật thể tiêu chuẩn)
Chế độ hoạt động: Linh hoạt Light ON / Dark ON
Tiêu chuẩn bảo vệ: IP67 chống bụi và nước tuyệt đối
Thời gian đáp ứng: Siêu nhanh, tối đa 1ms

nhà chế tạo: Autonics

SKU: BRQP20M-TDTB-P

Tải xuống mẫu

Kêu gọi định giá

Giới thiệu Cảm biến quang điện Autonics BRQP20M-TDTB-P

Trong các hệ thống tự động hóa công nghiệp hiện đại, việc phát hiện vật thể ở khoảng cách xa với độ chính xác tuyệt đối là yêu cầu tiên quyết. Cảm biến quang điện Autonics BRQP20M-TDTB-P là dòng cảm biến thu phát riêng (Through-beam) chuyên dụng, được thiết kế để mang lại hiệu suất vượt trội trong các môi trường vận hành khắc nghiệt. Với khả năng phát hiện vật thể lên đến 20m, sản phẩm này là giải pháp tối ưu cho các dây chuyền sản xuất quy mô lớn, kho vận và hệ thống logistics tự động. Tại AUT VN, chúng tôi cam kết cung cấp dòng cảm biến Autonics chính hãng với chất lượng và độ tin cậy cao nhất.

Điểm nổi bật của sản phẩm

Tầm phát hiện cực xa: Khoảng cách lên đến 20m giúp tối ưu hóa không gian lắp đặt và giảm thiểu số lượng thiết bị cần thiết.
Công nghệ LED đỏ hiện đại: Khả năng xuyên thấu tốt, hoạt động ổn định ngay cả trong môi trường có ánh sáng nhiễu lên đến 11,000lx.
Độ bền chuẩn công nghiệp: Với cấp bảo vệ IP67, thiết bị hoạt động bền bỉ trước bụi bẩn, độ ẩm và tia nước bắn trực tiếp.
Phản hồi tức thì: Thời gian đáp ứng cực thấp (Max 1ms) giúp bắt kịp tốc độ của các dòng máy tốc độ cao.
Linh hoạt điều khiển: Cho phép tùy chọn chế độ Light ON hoặc Dark ON dễ dàng thông qua dây điều khiển, phù hợp với mọi logic điều khiển của PLC.

Bảng thông số kỹ thuật chi tiết

Thông số kỹ thuật	Giá trị chi tiết
Loại cảm biến	Thu phát riêng (Through-beam)
Ngõ ra điều khiển	PNP (Mạch thu hở)
Khoảng cách phát hiện	20m (Vật thể tiêu chuẩn Ø7mm)
Nguồn cấp (Điện áp hoạt động)	10-30VDC (±10%)
Nguồn sáng	LED đỏ (Bước sóng 660nm)
Thời gian đáp ứng	Tối đa 1ms
Dòng tiêu thụ	Bộ phát/Bộ thu: Tối đa 20mA
Chế độ hoạt động	Light ON / Dark ON (Cài đặt qua dây điều khiển)
Kiểu kết nối	Cáp kết nối (Ø4, dài 2m)
Cấp bảo vệ	IP67 (Theo tiêu chuẩn IEC)
Nhiệt độ/Độ ẩm vận hành	-10 đến 55°C / 35 đến 85%RH
Trọng lượng	Xấp xỉ 150g

Nguồn tham khảo: Autonics Global Official

Lợi ích khi đầu tư Cảm biến Autonics BRQP20M-TDTB-P

Tối ưu chi phí vận hành: Độ bền cao giúp giảm thiểu thời gian dừng máy (downtime) và chi phí bảo trì định kỳ.
Độ tin cậy tuyệt đối: Công nghệ cảm biến quang học tiên tiến đảm bảo không xảy ra sai sót trong việc nhận diện vật thể, ngay cả trong môi trường bụi bặm.
Tích hợp hệ thống dễ dàng: Chuẩn ngõ ra PNP tương thích hoàn hảo với hầu hết các dòng PLC phổ biến như Siemens, Mitsubishi, Omron...

Hướng dẫn lắp đặt và sử dụng (How-to)

Bước 1: Lắp đặt cơ khí: Cố định bộ phát (Emitter) và bộ thu (Receiver) trên hai giá đỡ đối diện nhau. Đảm bảo trục tia sáng giữa hai thiết bị phải thẳng hàng tuyệt đối.
Bước 2: Đấu nối điện: Kết nối nguồn cấp 10-30VDC vào dây nguồn theo đúng sơ đồ cực âm (-) và dương (+).
Bước 3: Cài đặt chế độ tín hiệu: Sử dụng dây điều khiển chức năng để lựa chọn chế độ Light ON (kích hoạt khi nhận tia sáng) hoặc Dark ON (kích hoạt khi bị vật che khuất).
Bước 4: Hiệu chỉnh và kiểm tra: Kiểm tra khoảng cách thực tế và điều chỉnh độ nhạy (nếu cần) để đảm bảo cảm biến nhận diện vật thể chính xác nhất trong điều kiện ánh sáng tại nhà máy.

Sản phẩm sử dụng chung (isRelatedTo)

Để hệ thống tự động hóa hoạt động ổn định, quý khách nên kết hợp với:

Nguồn tổ ong 24VDC công nghiệp chất lượng cao.
Bộ điều khiển lập trình PLC (Siemens, Mitsubishi, Omron...).
Giá đỡ cảm biến chuyên dụng để đảm bảo độ thẳng hàng của tia sáng.

Ứng dụng thực tế (Application)

Hệ thống Logistics: Đếm sản phẩm và kiểm soát vị trí trên băng tải dài.
Ngành đóng gói: Phát hiện sự hiện diện của bao bì, chai lọ trong dây chuyền tốc độ cao.
Môi trường khắc nghiệt: Sử dụng trong các nhà máy thực phẩm, hóa chất có độ ẩm và bụi cao.
Robot công nghiệp: Kiểm soát vị trí và khoảng cách trong các cánh tay robot.

Câu hỏi thường gặp (FAQ)

1. Cảm biến BRQP20M-TDTB-P có chịu được nước không?
Có, sản phẩm đạt chuẩn IP67, có khả năng chống bụi hoàn toàn và chịu được các tia nước áp lực thấp, cực kỳ phù hợp cho môi trường ẩm ướt.

2. Làm sao để phân biệt loại PNP và NPN?
Sản phẩm này là loại PNP, nghĩa là khi có tín hiệu kích hoạt, ngõ ra sẽ cấp điện áp dương (+) về phía tải.

3. Khoảng cách 20m có cố định không?
Khoảng cách 20m dựa trên vật thể tiêu chuẩn Ø7mm. Nếu vật thể có màu tối hoặc kích thước nhỏ hơn, khoảng cách nhận diện có thể giảm xuống.

4. Tôi có thể lắp đặt cảm biến này ngoài trời không?
Cảm biến có khả năng chống nhiễu ánh sáng lên đến 11,000lx, tuy nhiên để đạt độ bền tối ưu, bạn nên lắp đặt trong khu vực có mái che hoặc vỏ bảo vệ.

5. Cách chuyển đổi giữa chế độ Light ON và Dark ON như thế nào?
Việc chuyển đổi được thực hiện thông qua việc đấu nối dây điều khiển chức năng theo hướng dẫn trong tài liệu kỹ thuật đi kèm.

6. Tại sao cảm biến không nhận tín hiệu khi đã lắp đặt?
Bạn cần kiểm tra 3 yếu tố: Trục bộ phát và bộ thu có thẳng hàng không? Nguồn cấp có đúng 10-30VDC không? Và vật thể có nằm trong phạm vi phát hiện không?

7. Sản phẩm có đầy đủ chứng chỉ CO/CQ không?
Tại AUT VN, tất cả sản phẩm Autonics đều là hàng chính hãng, cung cấp đầy đủ chứng chỉ CO/CQ khi khách hàng yêu cầu.

8. Thời gian bảo hành sản phẩm là bao lâu?
Sản phẩm được bảo hành theo tiêu chuẩn chính hãng của Autonics Việt Nam.

9. Cảm biến này có dùng được cho dây chuyền tốc độ cao không?
Hoàn toàn được, với thời gian đáp ứng cực nhanh chỉ 1ms, nó đáp ứng tốt mọi yêu cầu về tốc độ trong công nghiệp.

10. Tôi có thể mua lẻ 1 bộ (gồm cả thu và phát) không?
Sản phẩm được bán theo bộ bao gồm cả bộ phát và bộ thu để đảm bảo hoạt động đồng bộ.
