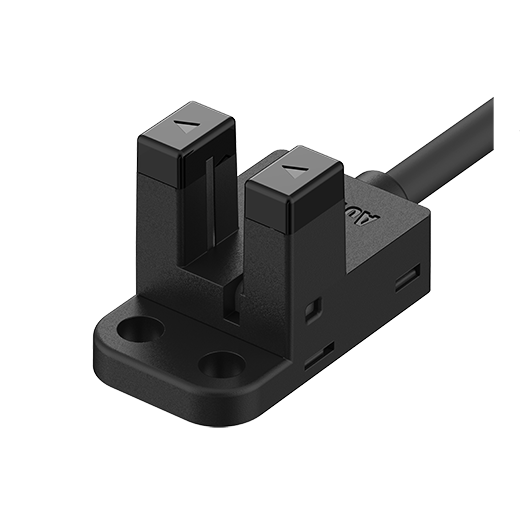

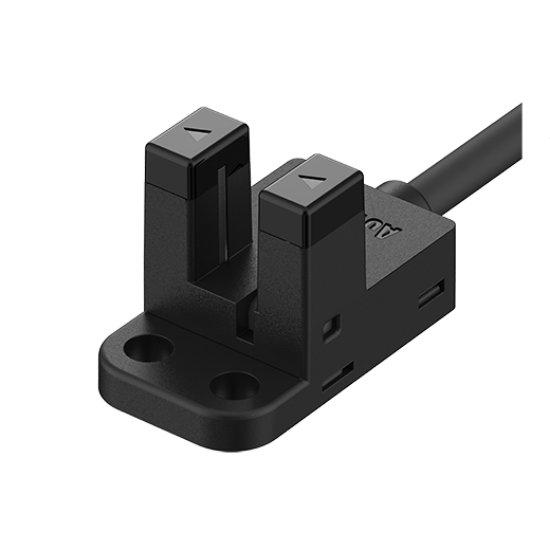

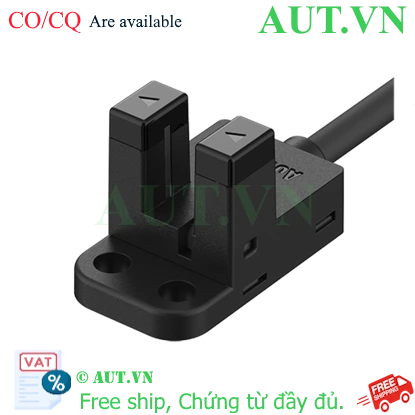

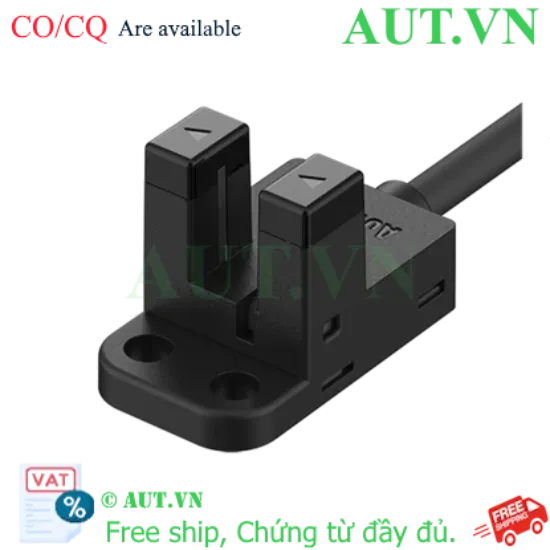

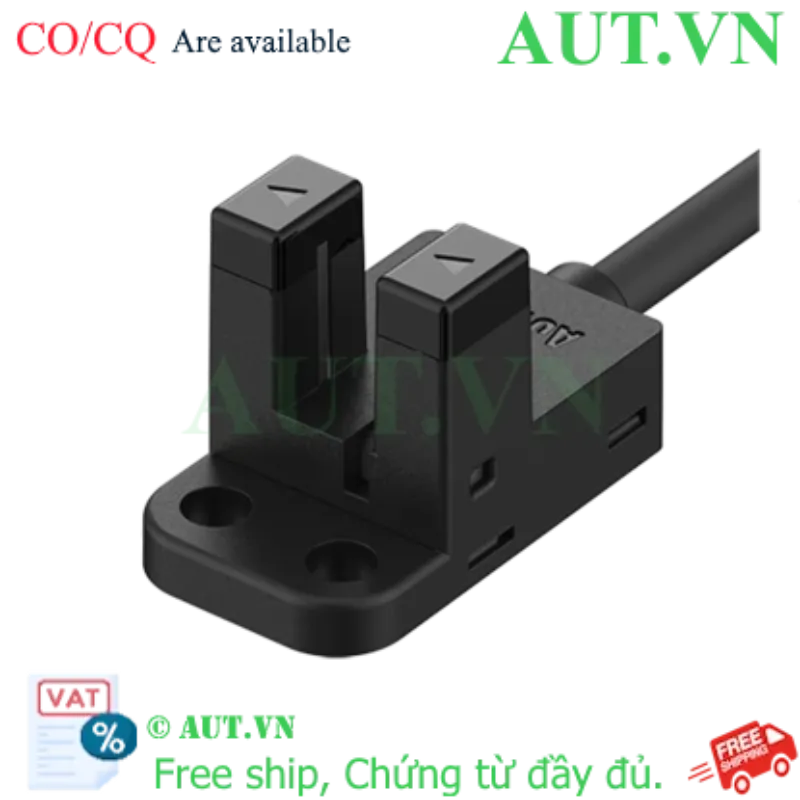

Ảnh của Cảm Biến Quang Autonics BS5-Y1M-F | Dạng Chữ U 5mm, Ngõ Ra NPN, 2kHz

Cảm Biến Quang Autonics BS5-Y1M-F | Dạng Chữ U 5mm, Ngõ Ra NPN, 2kHz

  • Thương hiệu: Autonics (Chính hãng tại AUT VN)
  • Kiểu dáng: Cảm biến quang dạng chữ U (Through-beam), khe hở 5mm
  • Ngõ ra: NPN Open Collector (Dải điện áp 5-24VDC)
  • Hiệu suất: Tần số đáp ứng cực cao 2kHz, thời gian phản hồi 20µs
  • Ưu điểm: Kích thước siêu nhỏ, chuyên dùng cho linh kiện điện tử và đếm tốc độ cao
nhà chế tạo: Autonics
SKU: BS5-Y1M-F
Giá cũ: 225.790 ₫
202.200 ₫

3.4.1 Giới thiệu Cảm biến quang Autonics BS5-Y1M-F

Trong các dây chuyền sản xuất tự động hóa đòi hỏi độ chính xác tuyệt đối, việc kiểm soát các vật thể siêu nhỏ là một thách thức lớn. Cảm biến quang Autonics BS5-Y1M-F là giải pháp tối ưu được thiết kế chuyên dụng để giải quyết vấn đề này. Với thiết kế dạng chữ U (Through-beam) cực kỳ nhỏ gọn và khe hở cố định 5mm, sản phẩm cho phép lắp đặt tại những vị trí chật hẹp nhất trên máy móc. Tại AUT VN, chúng tôi cung cấp dòng sản phẩm Autonics chính hãng, đảm bảo độ nhạy cao và sự ổn định vượt trội cho hệ thống của bạn.

3.4.2 Điểm nổi bật vượt trội

  • Tốc độ phản hồi siêu tốc: Với tần số đáp ứng lên đến 2kHz và thời gian phản hồi chỉ 20µs, thiết bị có khả năng bắt trọn mọi chuyển động nhanh nhất mà không bỏ sót tín hiệu.
  • Thiết kế siêu nhỏ gọn: Dạng chữ U với khe hở 5mm giúp dễ dàng tích hợp vào các dòng máy sản xuất linh kiện điện tử, PCB hoặc các thiết bị y tế.
  • Chế độ hoạt động linh hoạt: Hỗ trợ tùy chỉnh chế độ Light ON hoặc Dark ON thông qua dây điều khiển, giúp tương thích hoàn hảo với nhiều loại PLC khác nhau.
  • Độ bền công nghiệp: Sử dụng nguồn sáng LED hồng ngoại (940nm) giúp chống nhiễu ánh sáng môi trường và hoạt động ổn định trong môi trường công nghiệp.
  • Bảo vệ tối ưu: Tích hợp mạch bảo vệ chống ngược cực và quá dòng, kéo dài tuổi thọ thiết bị.

3.4.3 Bảng thông số kỹ thuật chi tiết

Thông số kỹ thuật Giá trị chi tiết
Model BS5-Y1M-F
Phương pháp phát hiện Thu phát (Through-beam) - Dạng chữ U
Khoảng cách khe hở (Slot width) 5mm
Điện áp nguồn định mức 5-24VDC ±10%
Ngõ ra điều khiển NPN Open Collector
Tần số đáp ứng 2kHz
Thời gian phản hồi Light ON: Max 20µs | Dark ON: Max 100µs
Nguồn sáng LED hồng ngoại (Bước sóng 940nm)
Cấp bảo vệ IP50

3.4.4 Lợi ích khi đầu tư sản phẩm

Việc ứng dụng cảm biến quang Autonics BS5-Y1M-F mang lại những giá trị kinh tế thiết thực cho doanh nghiệp:

  • Tối đa hóa năng suất: Khả năng xử lý 2000 tín hiệu/giây giúp dây chuyền chạy ở tốc độ cao nhất mà không lo sai sót.
  • Độ chính xác tuyệt đối: Giảm thiểu tỷ lệ hàng lỗi trong quá trình kiểm tra linh kiện nhỏ.
  • Tiết kiệm không gian: Thiết kế nhỏ gọn giúp tối ưu diện tích lắp đặt trong các máy móc phức tạp.
  • Giảm chi phí vận hành: Thiết bị bền bỉ, ít hỏng hóc, giúp giảm thời gian dừng máy ngoài ý muốn.

3.4.5 Hướng dẫn lắp đặt và đấu nối (How-to)

  1. Bước 1: Kiểm tra nguồn: Đảm bảo nguồn điện DC nằm trong dải 5-24V.
  2. Bước 2: Đấu nối dây nguồn: Kết nối dây Nâu (+)** vào cực dương và dây Xanh dương (-/GND) vào cực âm.
  3. Bước 3: Kết nối tín hiệu: Dây Đen (NPN) được nối vào chân ngõ vào của PLC hoặc bộ đếm.
  4. Bước 4: Cài đặt chế độ: Kết nối dây Trắng để lựa chọn chế độ Light ON hoặc Dark ON tùy theo nhu cầu ứng dụng.
  5. Bước 5: Kiểm tra thực tế: Cho vật thể đi qua khe 5mm và quan sát đèn chỉ thị trên thân cảm biến để xác nhận hoạt động.

3.4.6 Sản phẩm thường sử dụng kết hợp

Để hệ thống vận hành hoàn chỉnh, bạn nên kết hợp BS5-Y1M-F với:

  • Bộ điều khiển PLC: Mitsubishi, Siemens, Omron hoặc Delta.
  • Bộ nguồn Switching: Nguồn DC 24V chất lượng cao (Meanwell, Autonics).
  • Bộ đếm xung (Counter): Sử dụng để đếm sản phẩm tốc độ cao.

3.4.7 Ứng dụng thực tế

  • Sản xuất điện tử: Kiểm tra vị trí chip, linh kiện SMD trên bảng mạch PCB.
  • Ngành đóng gói: Đếm sản phẩm, kiểm tra sự hiện diện của bao bì trên băng tải.
  • Robot & Tự động hóa: Làm cảm biến giới hạn hành trình cho các khớp robot siêu nhỏ.
  • Thiết bị y tế: Kiểm soát vật mẫu trong các máy xét nghiệm tự động.

3.4.8 Câu hỏi thường gặp (FAQ)

Q1: Cảm biến BS5-Y1M-F có chống nước không?
A: Sản phẩm đạt chuẩn IP50, chuyên dùng cho môi trường khô ráo. Nếu dùng trong môi trường ẩm ướt, bạn nên lắp trong tủ điện hoặc hộp bảo vệ.

Q2: Ngõ ra NPN khác gì so với PNP?
A: Ngõ ra NPN sẽ đóng mạch xuống cực âm (GND) khi có tín hiệu. Khi đấu nối với PLC, bạn cần chọn loại ngõ vào phù hợp (Sink input).

Q3: Tôi có thể dùng cảm biến này cho vật thể trong suốt không?
A: Cảm biến này hoạt động tốt nhất với vật mờ đục. Với vật trong suốt, tia hồng ngoại có thể xuyên qua khiến cảm biến không nhận diện được.

Q4: Tần số 2kHz có hỗ trợ đếm sản phẩm chạy nhanh không?
A: Rất tốt. 2kHz cho phép nhận diện tới 2000 vật thể mỗi giây, đáp ứng mọi băng tải tốc độ cao.

Q5: Khe hở 5mm có thể thay đổi được không?
A: Không, đây là khe hở cố định của dòng chữ U này để đảm bảo tính đồng nhất của tia sáng.

Q6: Làm sao để chuyển đổi giữa Light ON và Dark ON?
A: Bạn sử dụng dây màu Trắng để điều chỉnh chế độ kích hoạt theo ý muốn.

Q7: Điện áp hoạt động tối thiểu là bao nhiêu?
A: Thiết bị hoạt động ổn định từ 5VDC đến 24VDC.

Q8: Tại sao cảm biến không nhận vật khi có ánh sáng mạnh?
A: Dù có chống nhiễu bằng LED hồng ngoại, nhưng nếu ánh sáng quá mạnh chiếu trực tiếp vào mắt thu, bạn nên che chắn hoặc lắp trong khu vực kín hơn.

Q9: Mua hàng tại AUT VN có được bảo hành không?
A: Có, tất cả sản phẩm Autonics tại AUT VN đều được bảo hành chính hãng.

Q10: Tôi muốn nhận báo giá số lượng lớn thì liên hệ thế nào?
A: Vui lòng liên hệ hotline/Zalo 0968.053.025 để được tư vấn và nhận chiết khấu dự án tốt nhất.

Nguồn tham khảo thông số kỹ thuật: Autonics Official Website
