Cảm biến quang chữ U Autonics BS5-Y1M-P-F PNP - Khe 5mm, 2kHz, Siêu nhỏ gọn

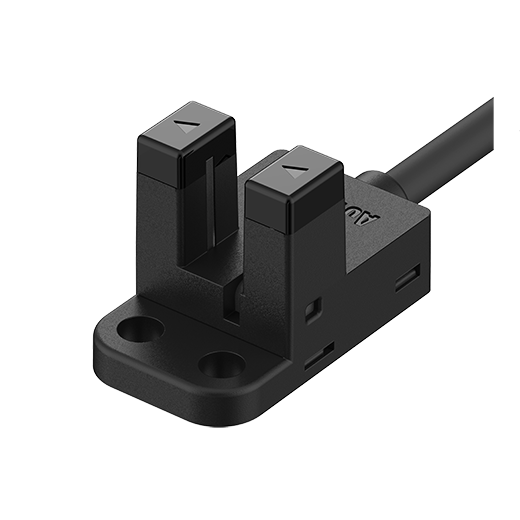

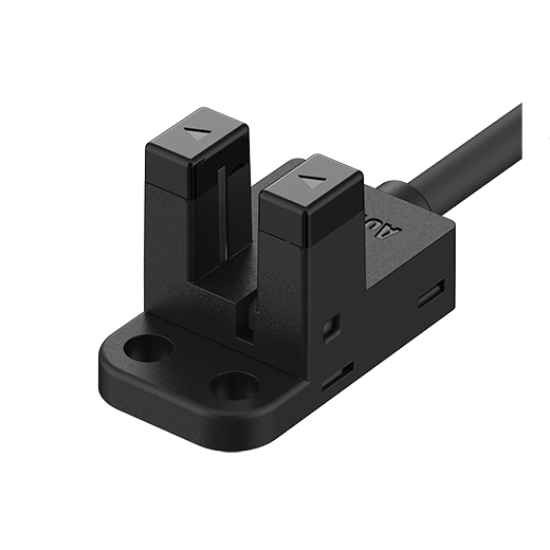

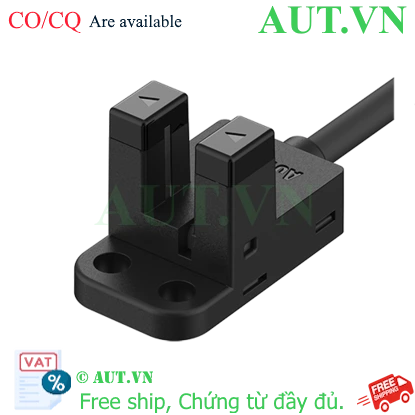

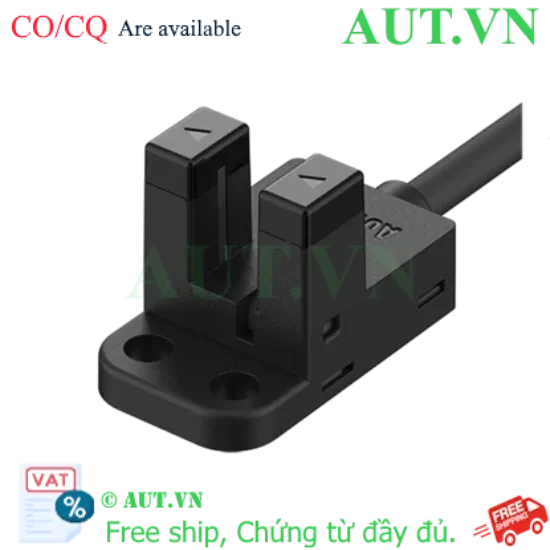

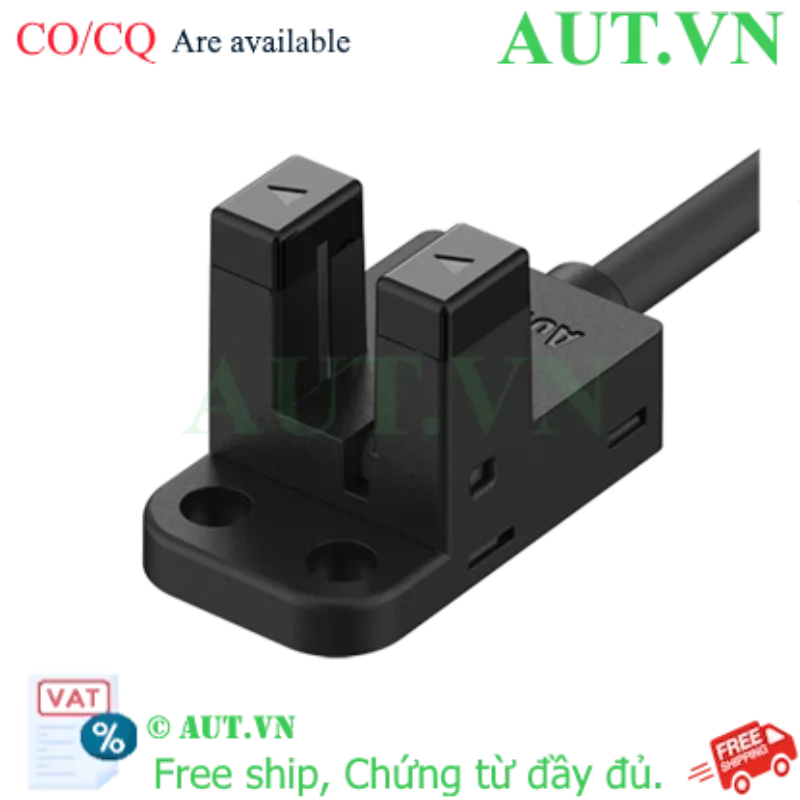

3.4.1 Giới thiệu Cảm biến quang chữ U Autonics BS5-Y1M-P-F PNP

Trong các hệ thống tự động hóa hiện đại, việc lắp đặt cảm biến tại các vị trí chật hẹp là một thách thức lớn. Cảm biến quang chữ U Autonics BS5-Y1M-P-F PNP chính là giải pháp tối ưu được thiết kế để giải quyết vấn đề này. Với kiểu dáng dạng khe (U-shaped) cực kỳ nhỏ gọn, sản phẩm cho phép phát hiện vật thể một cách chính xác ngay cả trong những không gian hạn chế nhất như máy CNC, robot hoặc các thiết bị điện tử tinh vi.

Được phân phối chính hãng bởi AUT VN, model BS5-Y1M-P-F không chỉ đảm bảo độ bền công nghiệp mà còn sở hữu tần số đáp ứng lên đến 2kHz, giúp hệ thống của bạn vận hành mượt mà, không sai sót trong các tác vụ đếm xung tốc độ cao. Đây là sự lựa chọn thay thế hoàn hảo cho các loại công tắc hành trình truyền thống cồng kềnh.

3.4.2 Điểm nổi bật vượt trội

• Thiết kế Ultra-Compact: Kích thước siêu nhỏ giúp tiết kiệm tối đa diện tích lắp đặt trong các máy móc cơ khí chính xác.
• Tốc độ phản hồi cực nhanh: Tần số 2kHz cho phép nhận diện vật thể di chuyển ở tốc độ cao mà không gây trễ tín hiệu.
• Độ nhạy vượt trội: Khả năng phát hiện vật thể mờ đục nhỏ tới 0.8mm, đảm bảo độ chính xác cực cao.
• Chế độ Light ON/Dark ON linh hoạt: Dễ dàng cấu hình chế độ hoạt động thông qua dây tín hiệu tùy chọn.
• Độ bền công nghiệp: Vỏ nhựa PBT chịu nhiệt và tiêu chuẩn bảo vệ IP50 giúp thiết bị hoạt động ổn định trong môi trường sản xuất.

3.4.3 Bảng thông số kỹ thuật chi tiết

Nguồn tham khảo: Autonics Global autonics.com

3.4.4 Lợi ích khi mua sản phẩm tại AUT VN

• Cam kết chính hãng 100%: Đầy đủ chứng từ CO/CQ, đảm bảo chất lượng từ nhà sản xuất Autonics.
• Giá thành cạnh tranh: Là đại lý phân phối cấp cao, AUT VN mang đến mức giá tối ưu nhất cho khách hàng dự án.
• Hỗ trợ kỹ thuật chuyên sâu: Đội ngũ kỹ sư sẵn sàng tư vấn sơ đồ đấu nối và giải pháp lắp đặt tối ưu.
• Bảo hành uy tín: Chế độ bảo hành 12 tháng chính hãng, đổi trả nhanh chóng nếu có lỗi từ nhà sản xuất.

3.4.5 Hướng dẫn lắp đặt và đấu nối (How-to)

1. Lắp đặt cơ khí: Sử dụng vít M3 để cố định cảm biến vào vị trí mong muốn. Lưu ý đảm bảo vật thể đi qua chính tâm của khe hở 5mm để đạt độ nhạy tốt nhất.
2. Đấu nối dây tín hiệu (Wiring):
   • Dây Nâu (Brown): Kết nối cực dương (+) của nguồn 5-24VDC.
   • Dây Xanh dương (Blue): Kết nối cực âm (-) của nguồn (0V).
   • Dây Đen (Black): Ngõ ra tín hiệu PNP (Kết nối vào chân Input của PLC).
   • Dây Trắng (White): Dây điều khiển chế độ. Nối vào (+) để chọn Dark ON, để hở hoặc nối vào (-) để chọn Light ON.
3. Vận hành thử: Cấp nguồn và dùng vật cản đưa vào khe, quan sát đèn LED chỉ thị để xác nhận trạng thái đóng/ngắt.

3.4.6 Sản phẩm sử dụng chung phổ biến

• Hệ thống điều khiển: PLC Mitsubishi, Siemens, Delta, Omron (loại hỗ trợ ngõ vào PNP).
• Thiết bị đo lường: Bộ đếm xung Autonics (dòng CT6, CX6) để xử lý tín hiệu tốc độ cao.
• Thiết bị nguồn: Bộ nguồn DC ổn định (Meanwell, Autonics) để đảm bảo tuổi thọ cảm biến.

3.4.7 Ứng dụng thực tế của sản phẩm

• Máy CNC & In 3D: Sử dụng làm cảm biến Home (điểm gốc) cho các trục X, Y, Z.
• Hệ thống băng tải: Kiểm soát sự hiện diện của sản phẩm hoặc đếm số lượng vật phẩm trên dây chuyền.
• Robot công nghiệp: Làm công tắc hành trình (Limit switch) tại các khớp nối nhỏ.
• Thiết bị đo tốc độ: Kết hợp với đĩa chia vạch để đo tốc độ vòng quay của động cơ.

3.4.8 FAQ - Câu hỏi thường gặp

1. Sự khác biệt giữa model BS5-Y1M-P-F và bản NPN là gì?

Ký tự 'P' biểu thị ngõ ra PNP (xuất mức cao). Nếu hệ thống PLC của bạn sử dụng ngõ vào NPN, bạn cần tìm model có ký hiệu NPN tương ứng.

2. Tại sao tôi không thể thay đổi khe hở 5mm?

Đây là thiết kế cố định để đảm bảo độ chính xác về quang học. Nếu cần khe rộng hơn, quý khách hãy liên hệ AUT VN để được tư vấn dòng cảm biến khác.

3. Cảm biến có chống nước được không?

Sản phẩm đạt tiêu chuẩn IP50, có khả năng chống bụi tốt nhưng không chống được tia nước trực tiếp. Nên lắp đặt trong môi trường khô ráo.

4. Tần số 2kHz phù hợp cho loại máy nào?

Phù hợp cho các máy đóng gói, máy đếm sản phẩm hoặc các hệ thống chuyển động tốc độ cao cần phản hồi xung tức thời.

5. Tôi có thể sử dụng nguồn 12VDC không?

Hoàn toàn được. Dải điện áp hoạt động rộng từ 5VDC đến 24VDC giúp bạn dễ dàng thích nghi với nhiều hệ thống nguồn khác nhau.

6. Cách chuyển đổi nhanh giữa Light ON và Dark ON?

Bạn chỉ cần thay đổi cách đấu nối dây màu Trắng: Nối vào (+) cho Dark ON hoặc để hở cho Light ON.

7. Vật thể nhỏ nhất mà cảm biến nhận diện được là bao nhiêu?

Cảm biến có thể nhận diện vật thể mờ đục có kích thước tối thiểu khoảng 0.8mm x 2mm.

8. Tại sao đèn LED không hiển thị trạng thái?

Vui lòng kiểm tra lại nguồn cấp (5-24V), các mối nối dây và đảm bảo vật thể đi qua đúng tâm khe chữ U.

9. Sản phẩm có được bảo hành tại Việt Nam không?

Có, sản phẩm được AUT VN bảo hành chính hãng 12 tháng tại Việt Nam.

10. Mua số lượng lớn có được ưu đãi không?

AUT VN luôn có chính sách chiết khấu hấp dẫn cho khách hàng dự án và mua số lượng lớn. Hãy liên hệ hotline để nhận báo giá tốt nhất.
