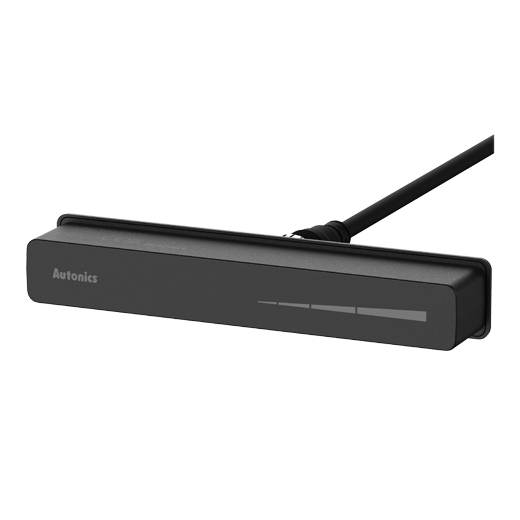

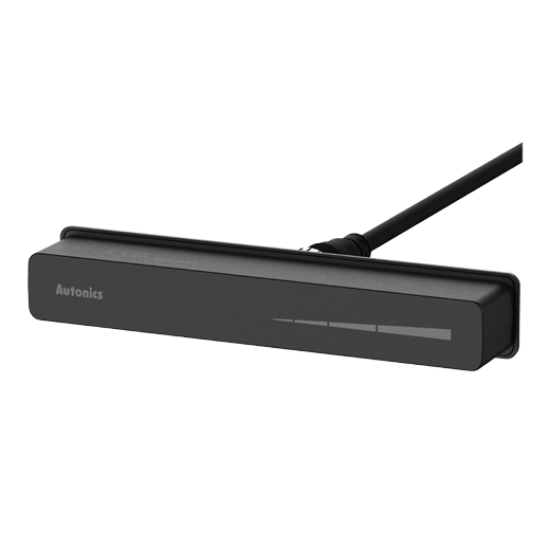

Cảm biến vị trí Autonics LPD-103-CM12 | Dải đo 103mm, IP67, Analog

Dải đo tuyến tính: 103mm với độ chính xác cực cao (sai số ±400µm).
Ngõ ra Analog linh hoạt: Hỗ trợ 0-10VDC hoặc 4-20mA, tương thích mọi PLC.
Tiêu chuẩn bảo vệ IP67: Chống bụi và nước tuyệt đối, hoạt động ổn định trong môi trường khắc nghiệt.
Kết nối chuẩn công nghiệp: Giắc cắm M12 4-pin giúp lắp đặt và bảo trì cực kỳ nhanh chóng.

nhà chế tạo: Autonics

SKU: LPD-103-CM12

Tải xuống mẫu

Giá cũ: 6.022.630 ₫

Giá bán: 5.393.400 ₫

Số lượng:

Giới thiệu về Cảm biến vị trí Autonics LPD-103-CM12

Cảm biến vị trí Autonics LPD-103-CM12 là dòng cảm biến đo lường khoảng cách tuyến tính cao cấp, giải pháp tối ưu cho các hệ thống tự động hóa yêu cầu sự chính xác tuyệt đối. Thiết bị cho phép giám sát vị trí theo thời gian thực, giúp kiểm soát chặt chẽ quy trình sản xuất và giảm thiểu sai sót cơ khí. Sản phẩm được phân phối chính hãng bởi AUT VN, cam kết chất lượng và độ bền chuẩn quốc tế từ Autonics.

Điểm nổi bật của LPD-103-CM12

Độ tuyến tính vượt trội: Với sai số chỉ ±400µm trên toàn dải đo 103mm, sản phẩm đảm bảo kết quả đo tin cậy cho các chi tiết máy chính xác cao.
Khả năng thích nghi môi trường cao: Đạt chuẩn bảo vệ IP67, cho phép cảm biến vận hành bền bỉ ngay cả trong môi trường ẩm ướt, nhiều bụi bẩn hoặc có tia nước bắn.
Tương thích hệ thống đa dạng: Ngõ ra Analog (0-10VDC / 4-20mA) giúp kết nối trực tiếp và dễ dàng với các dòng PLC phổ biến như Siemens, Mitsubishi, Omron, Delta.
Lắp đặt tối ưu: Sử dụng kết nối giắc cắm M12 4-pin tiêu chuẩn, giúp giảm thiểu thời gian thi công và dễ dàng thay thế khi cần bảo trì.

Bảng thông số kỹ thuật chi tiết

Thông số kỹ thuật	Giá trị chi tiết
Model	LPD-103-CM12
Phạm vi đo (Measuring Range)	103 mm
Độ tuyến tính (Linearity)	± 400µm
Điện áp nguồn cấp	15 - 30 VDC
Tín hiệu ngõ ra (Output)	0-10 VDC / 4-20 mA
Thời gian đáp ứng	≤ 30 ms
Cấp bảo vệ (Ingress Protection)	IP67
Kiểu kết nối (Connection)	Giắc cắm M12 4-chân

Nguồn tham khảo: Autonics Official Website

Lợi ích khi đầu tư Autonics LPD-103-CM12

Việc ứng dụng cảm biến LPD-103-CM12 vào dây chuyền sản xuất mang lại những giá trị kinh tế vượt trội:

Nâng cao chất lượng sản phẩm: Kiểm soát vị trí chính xác giúp loại bỏ lỗi gia công, giảm tỷ lệ phế phẩm xuống mức thấp nhất.
Tiết kiệm chi phí vận hành: Thiết kế chuẩn IP67 giúp kéo dài tuổi thọ thiết bị, giảm thiểu tình trạng dừng máy đột ngột do lỗi cảm biến.
Tối ưu hóa năng suất: Tốc độ đáp ứng cực nhanh (≤ 30ms) giúp chu kỳ máy vận hành mượt mà, tăng sản lượng thực tế.

Hướng dẫn lắp đặt và vận hành (How-to)

Bước 1: Cấp nguồn: Kết nối nguồn điện DC 15-30V (khuyến nghị 24V) vào chân nguồn của cảm biến theo đúng sơ đồ chân của hãng.
Bước 2: Gá đặt cơ khí: Lắp cảm biến lên khung máy, điều chỉnh sao cho bề mặt cảm biến cách vật thể kim loại trong khoảng từ 0.5mm đến 3.0mm để đạt độ chính xác tốt nhất.
Bước 3: Kết nối tín hiệu: Sử dụng cáp M12 4-pin chống nhiễu để truyền tín hiệu Analog về bộ điều khiển (PLC/Bộ thu thập dữ liệu).
Bước 4: Cấu hình thiết bị: Thiết lập dải scale tương ứng (0-10V hoặc 4-20mA) trong phần mềm PLC để quy đổi tín hiệu về đơn vị mm thực tế.

Sản phẩm sử dụng chung để tối ưu hệ thống

Để hệ thống hoạt động ổn định nhất, bạn nên kết hợp LPD-103-CM12 với:

Cáp kết nối M12 4-pin (Shielded): Loại có lớp bọc chống nhiễu để đảm bảo tín hiệu Analog luôn sạch.
Bộ điều khiển PLC (Autonics, Siemens, Mitsubishi): Để xử lý dữ liệu và điều khiển hành trình máy.
Bộ nguồn DC 24V chất lượng cao (Meanwell): Đảm bảo nguồn điện ổn định, tránh nhiễu điện áp.

Ứng dụng thực tế của sản phẩm (Application)

Cảm biến LPD-103-CM12 được ứng dụng rộng rãi trong nhiều lĩnh vực:

Hệ thống Thủy lực/Khí nén: Đo hành trình Piston của xy lanh một cách chính xác.
Công nghiệp Đóng gói: Kiểm soát vị trí màng co, định vị dao cắt trong máy đóng gói thực phẩm.
Robot công nghiệp: Định vị tọa độ trục Z hoặc các khớp nối trong các tác vụ lặp lại.
Kiểm tra chất lượng (KCS): Đo độ dày, khoảng cách giữa các linh kiện kim loại trong quy trình kiểm tra.

Câu hỏi thường gặp (FAQ)

1. LPD-103-CM12 có đo được vật thể bằng nhựa không?
Không. Đây là cảm biến cảm ứng từ, thiết bị chỉ hoạt động và đo chính xác với các vật thể bằng kim loại (sắt, thép, nhôm...).

2. Tại sao tín hiệu đo được trả về không ổn định?
Bạn nên kiểm tra lại khoảng cách lắp đặt (lý tưởng là 0.5mm - 3.0mm) và đảm bảo sử dụng cáp M12 có lớp bọc chống nhiễu.

3. Tiêu chuẩn IP67 có cho phép cảm biến hoạt động trong môi trường ẩm ướt không?
Có, IP67 cho phép thiết bị chống bụi hoàn toàn và chịu được việc ngâm trong nước ở độ sâu 1m trong tối đa 30 phút.

4. Tôi có thể thay đổi ngõ ra từ 0-10V sang 4-20mA không?
Ngõ ra được xác định theo mã model cụ thể. Hãy liên hệ kỹ thuật AUT VN để được tư vấn đúng model phù hợp với hệ thống của bạn.

5. Cảm biến này có cần bộ khuếch đại rời không?
Không cần. Tín hiệu Analog đã được xử lý sẵn, bạn có thể kết nối trực tiếp vào module Analog của PLC.

6. Sản phẩm có được bảo hành không?
Sản phẩm được bảo hành chính hãng tại AUT VN theo tiêu chuẩn của Autonics.

7. Thiết bị có chịu được nhiễu từ biến tần không?
Sản phẩm có khả năng chống nhiễu tốt, nhưng để đạt hiệu quả cao nhất, bạn nên sử dụng cáp bọc kim (shielded cable).

8. LPD-103-CM12 khác gì với phiên bản IO-Link?
Phiên bản CM12 dùng tín hiệu Analog truyền thống, trong khi phiên bản IO-Link truyền dữ liệu số, cho phép cấu hình và chẩn đoán lỗi thông minh hơn.

9. Tôi có thể mua phụ kiện cáp M12 tại AUT VN không?
Có, AUT VN cung cấp đầy đủ các loại cáp M12 với nhiều độ dài khác nhau để đáp ứng nhu cầu của bạn.

10. Điện áp cấp tối thiểu cho cảm biến là bao nhiêu?
Cảm biến hoạt động ổn định trong dải điện áp từ 15 đến 30 VDC.
