Độ tuyến tính ± 400µm có ý nghĩa gì?

Điều này có nghĩa là sai số tối đa trong suốt dải đo 103mm chỉ là 0.4mm, đảm bảo độ chính xác cho các ứng dụng cơ khí.

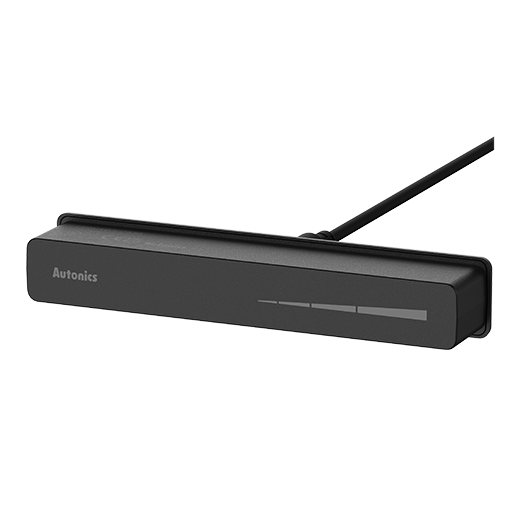

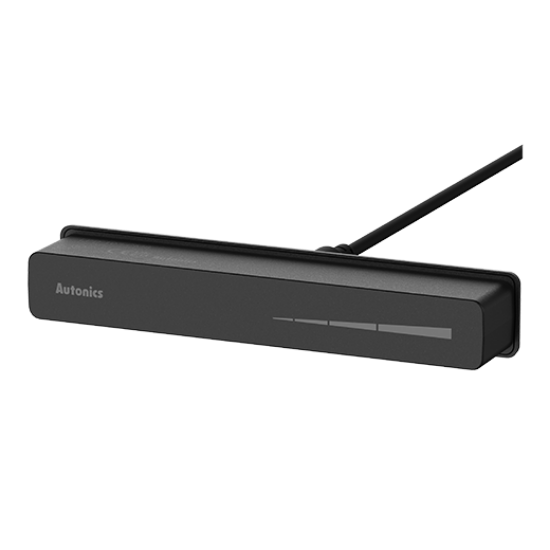

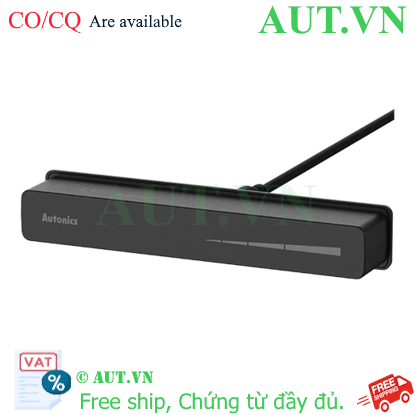

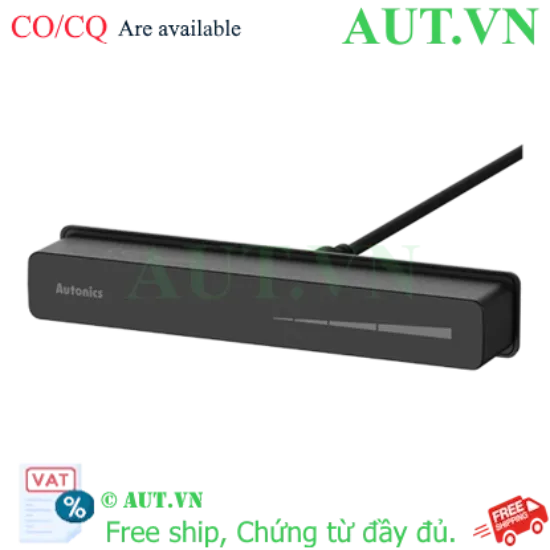

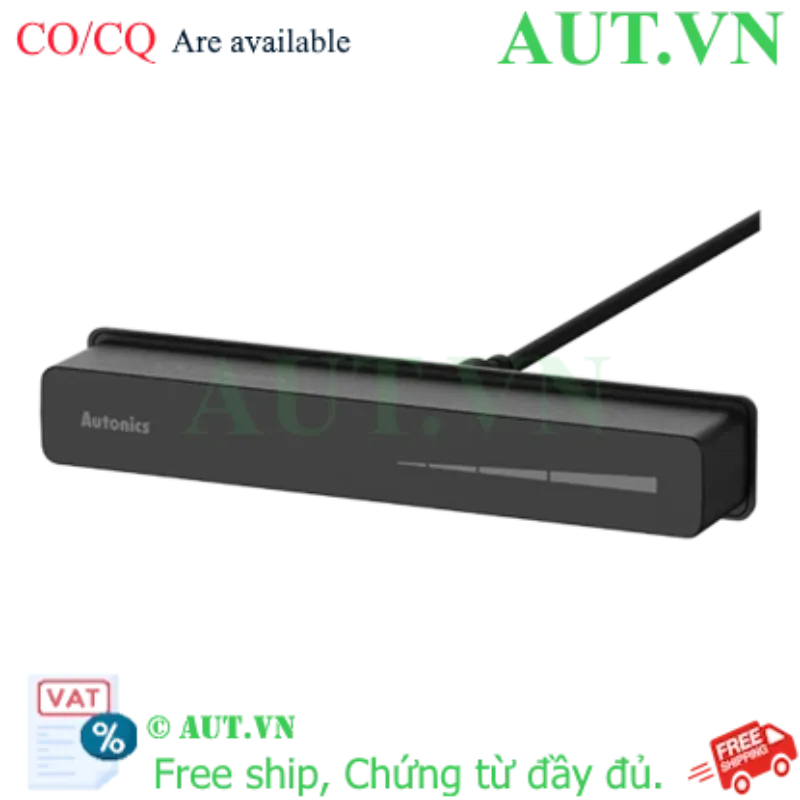

Cảm biến vị trí Autonics LPD-103-CM8 | Đo tuyến tính 103mm, Analog, IP67

Dải đo chính xác: Đo tuyến tính lên đến 103mm với sai số cực thấp (±400µm).
Ngõ ra đa dạng: Tùy chọn ngõ ra Analog 0-10 VDC hoặc 4-20mA, tương thích mọi hệ thống PLC.
Độ bền công nghiệp: Tiêu chuẩn kháng bụi/nước IP67, hoạt động ổn định trong môi trường khắc nghiệt.
Công nghệ không tiếp xúc: Giảm thiểu mài mòn cơ học, kéo dài tuổi thọ thiết bị đáng kể.
Kết nối tiện lợi: Sử dụng chuẩn giắc cắm M8 (4-pin) giúp lắp đặt và thay thế nhanh chóng.

nhà chế tạo: Autonics

SKU: LPD-103-CM8

Tải xuống mẫu

Giá cũ: 6.022.630 ₫

Giá bán: 5.393.400 ₫

Giới thiệu Cảm biến vị trí Autonics LPD-103-CM8

Trong các hệ thống tự động hóa đòi hỏi độ chính xác cao, việc kiểm soát hành trình và vị trí của các bộ phận chuyển động là yếu tố then chốt. Cảm biến vị trí Autonics LPD-103-CM8 là giải pháp đo lường khoảng cách tuyến tính không tiếp xúc thế hệ mới, được thiết kế để mang lại sự ổn định tuyệt đối cho các dây chuyền sản xuất hiện đại.

Sản phẩm được phân phối chính hãng bởi AUT VN, cho phép theo dõi chính xác vị trí của các vật thể kim loại từ tính trong phạm vi 103mm. Nhờ công nghệ cảm biến tiên tiến, LPD-103-CM8 loại bỏ hoàn toàn ma sát vật lý, giúp tối ưu hóa hiệu suất và giảm thiểu tối đa chi phí bảo trì cho doanh nghiệp.

Điểm nổi bật của Autonics LPD-103-CM8

Độ chính xác chuẩn công nghiệp: Với sai số tuyến tính chỉ ±400µm, thiết bị đảm bảo tín hiệu phản hồi trung thực, giúp kiểm soát các sai lệch ở mức nhỏ nhất.
Tương thích hệ thống linh hoạt: Ngõ ra Analog kép (0-10V / 4-20mA) giúp kết nối mượt mà với các dòng PLC phổ biến như Siemens, Mitsubishi, Omron, Schneider...
Thiết kế siêu bền bỉ (IP67): Vỏ bảo vệ đạt chuẩn IP67 giúp thiết bị kháng bụi hoàn toàn và chống nước hiệu quả, phù hợp với môi trường nhiều dầu mỡ hoặc độ ẩm cao.
Tối ưu hóa thời gian vận hành: Sử dụng đầu kết nối M8 tiêu chuẩn, giúp kỹ thuật viên rút ngắn thời gian lắp đặt và bảo trì định kỳ.

Bảng thông số kỹ thuật chi tiết

Thông số kỹ thuật	Giá trị chi tiết
Model	LPD-103-CM8
Loại cảm biến	Cảm biến vị trí tuyến tính (Linear Position Sensor)
Phạm vi đo (Measuring Range)	103 mm
Khoảng cách phát hiện (Sensing Distance)	0.5 ~ 3.0 mm
Độ tuyến tính (Linearity)	± 400µm
Tín hiệu ngõ ra (Output)	0-10 VDC / 4-20 mA
Điện áp nguồn cấp	15 - 30 VDC
Thời gian đáp ứng (Response Time)	≤ 30 ms
Tiêu chuẩn bảo vệ	IP67 (Kháng bụi, kháng nước)
Kiểu kết nối	Connector M8 (4-pin)
Vật liệu đo	Kim loại từ tính (Sắt, Thép...)

Nguồn tham khảo kỹ thuật: Autonics Official Website

Lợi ích khi sử dụng Autonics LPD-103-CM8

Nâng cao chất lượng sản phẩm: Kiểm soát vị trí chính xác giúp giảm thiểu tối đa tỷ lệ sản phẩm lỗi (NG), đảm bảo tính đồng nhất trong sản xuất hàng loạt.
Tối ưu hóa chi phí vận hành: Độ bền cao và công nghệ không tiếp xúc giúp giảm đáng kể chi phí bảo trì và thời gian dừng máy (Downtime).
Lắp đặt linh hoạt: Khả năng tương thích cao với các hệ thống PLC hiện có giúp việc nâng cấp hoặc thay thế thiết bị trở nên cực kỳ đơn giản.

Hướng dẫn lắp đặt và vận hành (How-to)

Bước 1: Lắp đặt cơ khí: Gắn cảm biến lên giá đỡ cố định. Đảm bảo vật thể đo (kim loại) di chuyển song song với trục đo của cảm biến.
Bước 2: Căn chỉnh khoảng cách: Điều chỉnh khoảng cách giữa mặt cảm biến và vật thể trong khoảng từ 0.5mm đến 3.0mm để đạt độ nhạy và độ chính xác cao nhất.
Bước 3: Kết nối điện: Sử dụng cáp M8 chuyên dụng. Kết nối nguồn 24VDC và đấu nối chân tín hiệu (0-10V hoặc 4-20mA) về module Analog của PLC.
Bước 4: Hiệu chỉnh (Calibration): Thực hiện scaling tín hiệu tại PLC tương ứng với vị trí 0mm và 103mm thực tế của thiết bị.
Bước 5: Kiểm tra vận hành: Chạy thử hệ thống ở tốc độ thấp, kiểm tra tính tuyến tính của tín hiệu trước khi đưa vào quy trình sản xuất chính thức.

Sản phẩm sử dụng chung và phụ kiện (isRelatedTo)

Để hệ thống đạt hiệu suất tối ưu, LPD-103-CM8 nên được kết hợp cùng:

Cáp kết nối M8 Autonics: Cáp chuẩn M8 4-pin, có bọc chống nhiễu chuyên dụng cho tín hiệu Analog.
Bộ hiển thị số (Digital Panel Meter): Theo dõi giá trị vị trí theo thời gian thực một cách trực quan.
Bộ nguồn 24VDC ổn áp: Đảm bảo nguồn cấp sạch, giúp tín hiệu ngõ ra ổn định, không bị nhiễu.
Bộ điều khiển PLC: Các dòng Siemens S7, Mitsubishi FX, Omron...

Ứng dụng thực tế của sản phẩm (PropertyValue)

Máy CNC và Máy phay: Định vị chính xác vị trí bàn máy, trục Z hoặc hành trình đầu dao.
Hệ thống thủy lực/khí nén: Đo hành trình piston của xi lanh để kiểm soát chính xác độ mở/đóng.
Kiểm tra chất lượng (QC): Đo độ dày tấm kim loại hoặc kiểm tra độ phẳng bề mặt chi tiết tự động.
Dây chuyền tự động hóa: Xác định vị trí phôi trên băng tải, kiểm soát chuyển động của cánh tay robot.

FAQ - Giải đáp thắc mắc thường gặp về LPD-103-CM8

1. LPD-103-CM8 đo được những vật liệu nào?
Sản phẩm chuyên dùng để đo các vật thể bằng kim loại từ tính như sắt, thép. Các vật liệu phi từ tính như nhôm, đồng sẽ không cho kết quả chính xác.

2. Nên chọn ngõ ra 0-10V hay 4-20mA?
0-10V phù hợp cho các ứng dụng khoảng cách ngắn. 4-20mA có ưu điểm chống nhiễu tốt hơn và truyền đi xa hơn, cực kỳ lý tưởng cho môi trường công nghiệp nhiều biến tần.

3. Tại sao cảm biến không xuất tín hiệu dù đã cấp nguồn?
Hãy kiểm tra xem vật thể đo có nằm trong vùng phát hiện (0.5 ~ 3.0mm) hay không và kiểm tra lại đấu nối cáp M8.

4. Tiêu chuẩn IP67 có ý nghĩa gì trong môi trường nhà máy?
IP67 cho phép thiết bị chống bụi hoàn toàn và có thể chịu được việc ngâm trong nước ở độ sâu 1m trong 30 phút, giúp bảo vệ thiết bị khỏi nước và bụi bẩn.

5. Độ chính xác ±400µm có đủ dùng cho máy CNC không?
Có, đây là mức độ chính xác rất cao cho các ứng dụng đo hành trình tuyến tính trong cơ khí chế tạo chính xác.

6. Có thể thay đổi phạm vi đo 103mm sang dải khác không?
Không, dải đo là thông số phần cứng cố định. Nếu cần dải đo khác, bạn nên chọn các model khác trong dòng LPD của Autonics.

7. Cảm biến có hoạt động được với vật liệu nhôm không?
Không, cảm biến này yêu cầu vật thể đo phải là kim loại từ tính.

8. Làm sao để phân biệt hàng chính hãng tại AUT VN?
Tất cả sản phẩm tại AUT VN đều có đầy đủ chứng nhận CO/CQ, tem bảo hành chính hãng và được hỗ trợ kỹ thuật chuyên sâu.

9. Thời gian đáp ứng 30ms có nhanh không?
Đối với các ứng dụng định vị công nghiệp thông thường, 30ms là tốc độ đáp ứng rất nhanh và ổn định.

10. Tôi có cần bộ khuếch đại tín hiệu khi kết nối với PLC không?
Không cần, thiết bị đã tích hợp sẵn mạch xử lý tín hiệu Analog, bạn có thể đấu nối trực tiếp vào module Analog của PLC.

11. LPD-103-CM8 có chịu được rung động mạnh không?
Có, thiết kế của dòng LPD được tối ưu để hoạt động ổn định trong môi trường có độ rung nhất định của máy móc.
