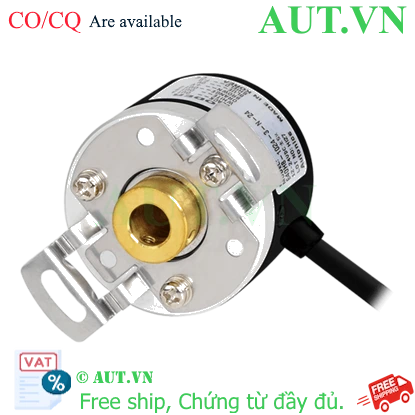

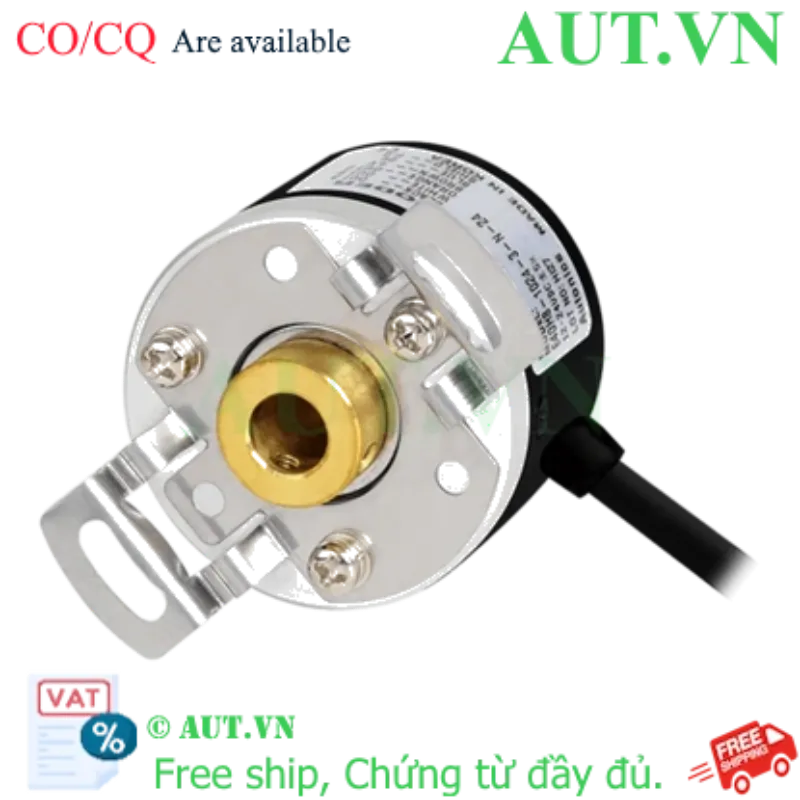

Encoder Autonics E40H6-1800-6-L-24 1800 P/R 12-24V Trục 6mm Chính Hãng

Độ phân giải: 1800 xung/vòng (P/R)
Nguồn cấp: 12-24VDC ±5%
Đường kính trục: 6mm (Loại lỗ liền trục)
Ngõ ra: Line-driver (TTL) pha A, A-, B, B-, Z, Z-
Tần số đáp ứng: Tối đa 300kHz

nhà chế tạo: Autonics

SKU: E40H6-1800-6-L-24

Tải xuống mẫu

Kêu gọi định giá

Giới thiệu về Encoder Autonics E40H6-1800-6-L-24

Encoder Autonics E40H6-1800-6-L-24 là thiết bị cảm biến đo tốc độ và vị trí quay với độ chính xác cực cao, thuộc dòng sản phẩm cao cấp của Autonics. Với độ phân giải 1800 xung/vòng và ngõ ra Line Driver, sản phẩm này đảm bảo truyền tín hiệu ổn định, chống nhiễu tối đa trong các môi trường công nghiệp khắc nghiệt. Đây là giải pháp tối ưu cho các hệ thống điều khiển chuyển động yêu cầu sự tỉ mỉ và tin cậy tuyệt đối.

Điểm nổi bật của sản phẩm

Độ chính xác cao: Độ phân giải 1800 P/R giúp kiểm soát vị trí chính xác đến từng chi tiết nhỏ.
Khả năng chống nhiễu vượt trội: Ngõ ra Line Driver (TTL) giúp truyền tín hiệu đi xa mà không bị suy giảm hoặc nhiễu điện từ.
Thiết kế bền bỉ: Tiêu chuẩn bảo vệ IP50, hoạt động ổn định trong dải nhiệt độ từ -10 đến 70℃.
Lắp đặt linh hoạt: Trục 6mm phổ biến, dễ dàng tích hợp vào nhiều loại máy móc công nghiệp.

Bảng thông số kỹ thuật chi tiết

Thông số	Chi tiết
Mã sản phẩm (SKU)	E40H6-1800-6-L-24
Hãng sản xuất	Autonics
Độ phân giải	1800 P/R (xung/vòng)
Nguồn cấp	12-24VDC ±5%
Đường kính trục	Ø6mm
Ngõ ra điều khiển	Line Driver (TTL)
Pha ngõ ra	A, A-, B, B-, Z, Z-
Tần số đáp ứng tối đa	300kHz
Vòng quay cho phép tối đa	5000rpm
Mô-men khởi động	Max. 50gf.cm (0.0049N.m)
Loại kết nối	Cáp hướng tâm
Cấu trúc bảo vệ	IP50
Nhiệt độ hoạt động	-10 đến 70℃
Trọng lượng	Xấp xỉ 120g

Nguồn tham khảo: Autonics Official Website

Lợi ích khi sử dụng Encoder Autonics E40H6-1800-6-L-24

Tối ưu hóa hiệu suất: Giảm thiểu sai số trong đo lường, giúp máy móc vận hành mượt mà và chính xác hơn.
Tiết kiệm chi phí bảo trì: Độ bền cao, ít hỏng hóc vặt, giảm thời gian dừng máy (downtime).
Tin cậy tuyệt đối: Được phân phối chính hãng bởi AUT VN, đầy đủ CO/CQ, đảm bảo chất lượng vận hành.

Hướng dẫn lắp đặt và sử dụng (How-to)

Kiểm tra thông số: Xác nhận trục máy phù hợp với đường kính 6mm và nguồn cấp 12-24VDC.
Lắp đặt cơ khí: Cố định Encoder vào trục máy bằng giá lắp chuyên dụng, đảm bảo trục không bị lệch tâm.
Đấu nối dây: Kết nối các pha A, A-, B, B-, Z, Z- vào bộ điều khiển (PLC/Driver) theo đúng sơ đồ Line Driver.
Cấp nguồn và vận hành: Cấp nguồn 12-24VDC, chạy thử ở tốc độ thấp để kiểm tra chiều quay và xung phản hồi.
Hiệu chỉnh: Cài đặt thông số P/R (1800) trên bộ điều khiển để đồng bộ hóa dữ liệu.

Sản phẩm liên quan (isRelatedTo)

Encoder Autonics E40H6-1-4-L-24
Encoder Autonics E40H6-100-6-L-24 (100 P/R)
Encoder Autonics E40H6-10-6-L-24 (10 P/R)
Encoder Autonics E40H6-150-6-L-24 (150 P/R)
Encoder Autonics E40H6-20-6-L-24 (20 P/R)
Encoder Autonics E40H6-250-6-L-24 (250 P/R)
Encoder Autonics E40H6-300-6-L-24 (300 P/R)
Encoder Autonics E40H6-30-6-L-24 (30 P/R)

Ứng dụng thực tế (Application)

Máy CNC & Máy phay: Kiểm soát vị trí bàn máy với độ chính xác cao.
Hệ thống băng tải: Đo tốc độ và khoảng cách vận chuyển sản phẩm.
Cánh tay Robot: Định vị góc quay của các khớp nối.
Máy đóng gói tự động: Điều phối nhịp độ vận hành của các trục truyền động.

Câu hỏi thường gặp (FAQ)

1. Encoder E40H6-1800-6-L-24 là gì?
Đây là cảm biến Encoder quay tăng dần của hãng Autonics, dùng để đo tốc độ và vị trí quay với độ phân giải 1800 xung/vòng.

2. Chỉ số 1800 P/R có ý nghĩa gì?
P/R (Pulses per Revolution) nghĩa là trong một vòng quay 360 độ, Encoder sẽ phát ra 1800 xung tín hiệu.

3. Nguồn cấp 12-24VDC có thể dùng 5V được không?
Không, sản phẩm này yêu cầu nguồn từ 12V đến 24VDC. Sử dụng sai điện áp sẽ gây hỏng thiết bị.

4. Ngõ ra Line Driver khác gì với Open Collector?
Line Driver (TTL) sử dụng cặp tín hiệu vi sai (A và A-), giúp chống nhiễu tốt hơn nhiều và truyền tín hiệu đi xa hơn so với Open Collector.

5. Trục 6mm là loại trục gì?
Đây là loại lỗ liền trục (Solid shaft) với đường kính 6mm, dùng để lắp trực tiếp vào trục động cơ hoặc trục máy.

6. Sản phẩm có chịu được nước không?
Sản phẩm đạt chuẩn IP50, bảo vệ khỏi bụi nhưng không chống thấm nước. Cần lắp đặt trong môi trường khô ráo.

7. Tốc độ quay tối đa là bao nhiêu?
Vòng quay cho phép tối đa là 5000rpm. Tuy nhiên, cần tính toán tần số đáp ứng (max 300kHz) để chọn tốc độ phù hợp.

8. Mua sản phẩm này tại AUT VN có được bảo hành không?
Có, sản phẩm được bảo hành chính hãng theo chính sách của Autonics Việt Nam.

9. Tôi có được cung cấp giấy tờ CO/CQ không?
AUT VN cung cấp đầy đủ CO/CQ công chứng bởi Autonics Vina cho mọi đơn hàng.

10. Làm sao để phân biệt hàng chính hãng Autonics?
Hàng chính hãng có tem nhãn rõ ràng, số series trùng khớp và có đầy đủ giấy tờ chứng nhận từ nhà phân phối AUT VN.
