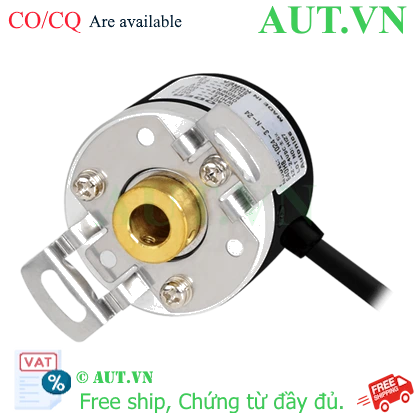

Encoder Autonics E40H8-256-3-T-24 | Trục Rỗng 8mm, 256 P/R, Ngõ Ra Totem Pole

Độ phân giải: 256 P/R (Xung/vòng) - Đảm bảo kiểm soát vị trí và tốc độ chính xác cao.
Thiết kế trục rỗng: Đường kính Ø8mm giúp lắp trực tiếp lên trục động cơ, tối ưu không gian.
Ngõ ra Totem Pole: Tín hiệu mạnh mẽ, phản hồi nhanh, không cần điện trở kéo lên.
Nguồn cấp: 12-24VDC ±5% - Hoạt động ổn định trong môi trường công nghiệp.
Thương hiệu: Autonics chính hãng, phân phối bởi AUT VN.

nhà chế tạo: Autonics

SKU: E40H8-256-3-T-24

Tải xuống mẫu

Kêu gọi định giá

Encoder Autonics E40H8-256-3-T-24 là dòng cảm biến encoder tăng dần (incremental encoder) cao cấp, được thiết kế chuyên biệt cho các hệ thống tự động hóa đòi hỏi sự chính xác tuyệt đối. Với đặc điểm trục rỗng (Hollow Shaft) Ø8mm, thiết bị cho phép kỹ thuật viên lắp đặt trực tiếp xuyên qua trục động cơ, giúp loại bỏ hoàn toàn các sai số do khớp nối cơ khí gây ra và tiết kiệm tối đa diện tích lắp đặt trong tủ điện hoặc máy móc.

Tại AUT VN, chúng tôi cam kết cung cấp sản phẩm Autonics chính hãng, đầy đủ chứng nhận CO/CQ, giúp doanh nghiệp an tâm vận hành dây chuyền sản xuất với hiệu suất cao nhất.

Điểm Nổi Bật Của Encoder Autonics E40H8-256-3-T-24

Lắp đặt thông minh với trục rỗng: Thiết kế lỗ rỗng Ø8mm giúp giảm rung động từ trục máy truyền đến encoder, tăng tuổi thọ thiết bị và giảm thiểu sai số cơ học.
Tín hiệu ngõ ra Totem Pole ưu việt: Khác với loại Open Collector, ngõ ra Totem Pole cung cấp dòng điện mạnh hơn, giúp tín hiệu truyền đi xa và ổn định hơn, cực kỳ phù hợp với các dòng PLC hiện đại.
Độ phân giải 256 P/R: Cung cấp phản hồi vị trí và tốc độ nhạy bén, đáp ứng tốt các yêu cầu kiểm soát chuyển động trong công nghiệp.
Độ bền vượt trội: Vỏ ngoài chắc chắn, đạt chuẩn IP50, thiết kế chuyên dụng để chịu đựng môi trường nhiệt độ từ -10 đến 70℃.

Bảng Thông Số Kỹ Thuật Chi Tiết

Model	E40H8-256-3-T-24
Đường kính trục trong	Ø8mm (Trục rỗng)
Độ phân giải	256 P/R (Xung/vòng)
Nguồn cấp	12-24VDC ±5%
Pha ngõ ra	A, B, Z (3 pha)
Kiểu ngõ ra (Output)	Totem Pole
Tần số đáp ứng tối đa	300kHz
Tốc độ quay tối đa	5000 rpm
Mô-men khởi động	Max. 50gf.cm
Kiểu kết nối	Cáp hướng tâm (Radial Cable)
Cấp bảo vệ	IP50
Nhiệt độ vận hành	-10 đến 70℃

Lợi Ích Khi Sử Dụng Encoder Autonics E40H8

Tối ưu chi phí đầu tư: Giảm thiểu chi phí mua khớp nối (coupling) và các linh kiện cơ khí trung gian nhờ thiết kế trục rỗng thông minh.
Nâng cao năng suất: Kiểm soát tốc độ chính xác giúp giảm thiểu tỷ lệ sản phẩm lỗi (NG) trong các dây chuyền sản xuất tự động.
Dễ dàng bảo trì và thay thế: Thiết kế nhỏ gọn và ngõ ra mạnh mẽ giúp việc đấu nối nhanh chóng, giảm thời gian dừng máy (down-time) cho doanh nghiệp.

Hướng Dẫn Lắp Đặt Và Sử Dụng (How-to)

Bước 1: Kiểm tra trục máy: Đảm bảo trục động cơ có đường kính chính xác 8mm, bề mặt trục sạch sẽ, không bị rơ lắc hoặc mòn.
Bước 2: Lắp đặt vật lý: Luồn trục máy xuyên qua lỗ rỗng của Encoder, sau đó sử dụng vít định vị để siết chặt, đảm bảo encoder đồng tâm tuyệt đối với trục.
Bước 3: Đấu nối điện: Kết nối dây nguồn (12-24VDC) và các dây tín hiệu pha A, B, Z vào bộ đếm tốc độ cao (High-speed counter) trên PLC. Lưu ý sử dụng dây chống nhiễu.
Bước 4: Cài đặt phần mềm: Thiết lập thông số đếm trên PLC tương ứng với 256 xung/vòng để nhận được giá trị đo vị trí và tốc độ chính xác.

Sản Phẩm Tương Thích (isRelatedTo)

Bộ điều khiển: PLC Siemens S7-1200, Mitsubishi FX Series, Omron, Delta, Schneider.
Nguồn điện: Bộ nguồn DC 24V (Meanwell, Autonics, Delta...).
Thiết bị hỗ trợ: Bộ chuyển đổi tín hiệu, giá đỡ Encoder, dây cáp tín hiệu chống nhiễu chuyên dụng.

Ứng Dụng Thực Tế (PropertyValue)

Encoder Autonics E40H8-256-3-T-24 được ứng dụng rộng rãi trong nhiều lĩnh vực:

Máy đóng gói & Bao bì: Kiểm soát chiều dài màng co, tốc độ cuộn và vị trí cắt chính xác.
Hệ thống băng tải: Đo tốc độ di chuyển và vị trí sản phẩm trên dây chuyền logistics.
Máy CNC & Cơ khí chính xác: Phản hồi vị trí trục quay để điều khiển chuyển động servo/step.
Thiết bị nâng hạ: Xác định vị trí an toàn cho hệ thống thang máy hoặc cánh tay robot công nghiệp.

Câu hỏi thường gặp (FAQ)

1. Encoder này là loại tương đối hay tuyệt đối?
Đây là loại Encoder tương đối (Incremental), cung cấp xung điện dựa trên số vòng quay để tính toán vị trí và tốc độ.

2. Ngõ ra Totem Pole có ưu điểm gì so với Open Collector?
Ngõ ra Totem Pole cung cấp tín hiệu mạnh mẽ hơn, khả năng chịu tải tốt hơn và không yêu cầu điện trở kéo lên (pull-up resistor), giúp tín hiệu ổn định ở tần số cao.

3. Tôi có thể sử dụng nguồn 12V cho sản phẩm này không?
Hoàn toàn được. Sản phẩm hỗ trợ dải điện áp rộng từ 12V đến 24VDC ±5%.

4. Tại sao nên dùng loại trục rỗng (Hollow Shaft) thay vì trục đặc?
Trục rỗng giúp lắp trực tiếp vào trục máy, tiết kiệm không gian lắp đặt và loại bỏ các sai số do khớp nối cơ khí gây ra.

5. Độ phân giải 256 P/R có đủ dùng cho máy CNC không?
256 P/R phù hợp cho các ứng dụng kiểm soát tốc độ và vị trí ở mức độ trung bình. Nếu cần độ chính xác siêu cao, bạn nên cân nhắc các model có P/R lớn hơn.

6. Pha Z (Index pulse) có tác dụng gì?
Pha Z xuất hiện duy nhất 1 lần trong mỗi vòng quay, giúp hệ thống xác định điểm gốc (Home position) một cách chính xác.

7. Tiêu chuẩn IP50 có chống nước được không?
IP50 chỉ có khả năng chống bụi cơ bản. Nếu lắp đặt trong môi trường ẩm ướt hoặc có nước, bạn nên sử dụng thêm vỏ bảo vệ chuyên dụng.

8. Tần số đáp ứng 300kHz có ý nghĩa gì?
Đây là tốc độ truyền tín hiệu tối đa. Nếu tốc độ quay của máy khiến tần số xung vượt quá 300kHz, PLC có thể không đọc được xung chính xác.

9. Sản phẩm tại AUT VN có đảm bảo chính hãng không?
Có, AUT VN cam kết cung cấp hàng Autonics chính hãng, đầy đủ chứng nhận CO/CQ cho khách hàng.

10. Làm sao để bảo quản encoder này bền nhất?
Nên lắp đặt trong tủ điện hoặc khu vực khô ráo, tránh rung lắc quá mạnh và đảm bảo nguồn điện cấp ổn định.
