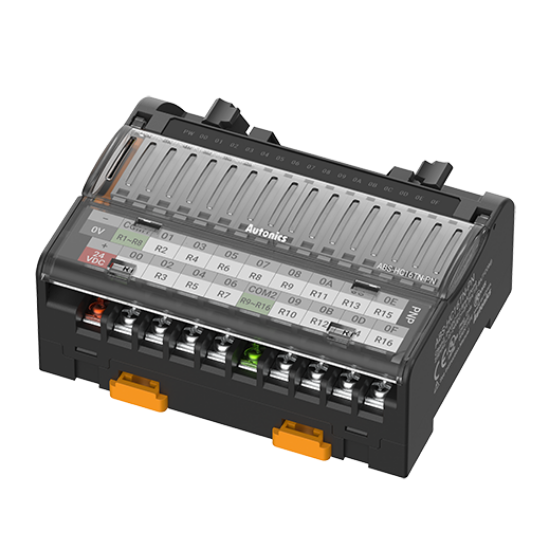

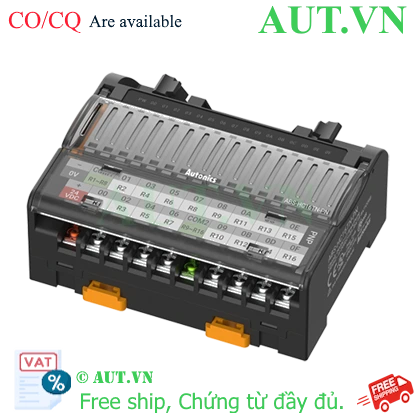

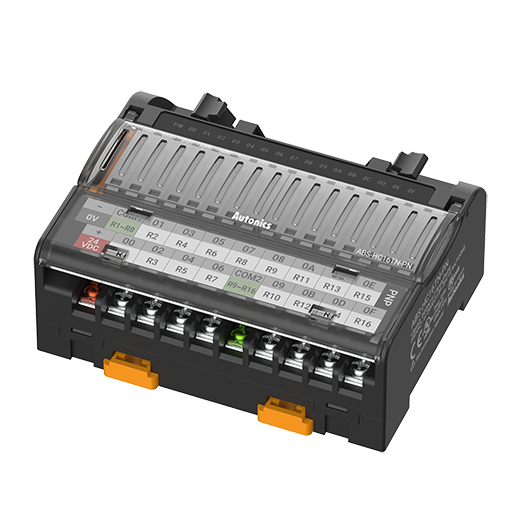

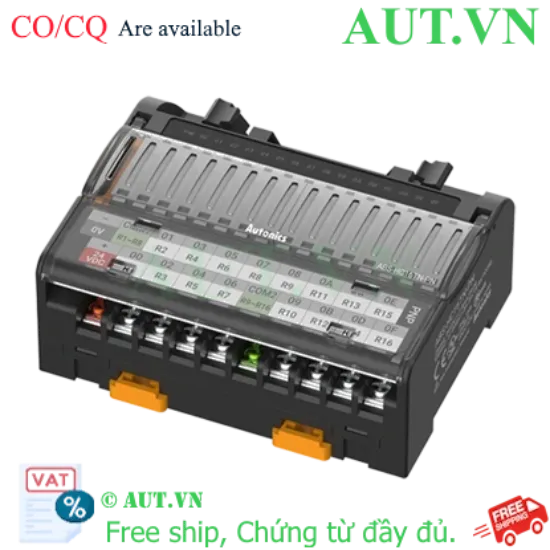

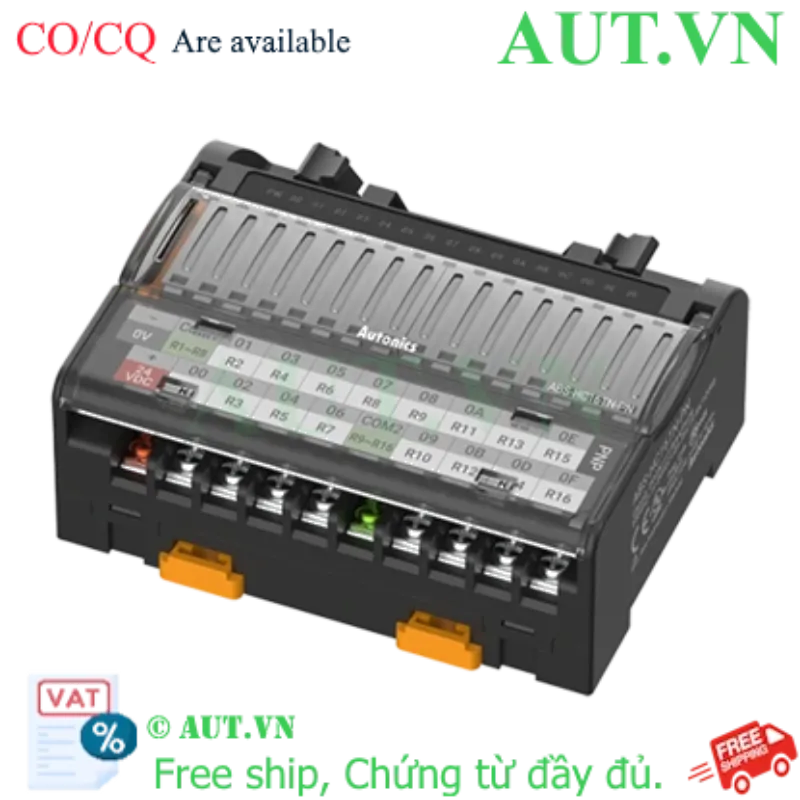

Relay PLC Autonics ABS-HC16TN-PN là giải pháp tối ưu để kết nối và bảo vệ các ngõ ra của PLC, giúp cách ly điện áp và điều khiển các thiết bị ngoại vi công suất lớn hơn một cách an toàn. Với thiết kế 16 kênh tích hợp trên một board mạch nhỏ gọn, sản phẩm giúp tiết kiệm không gian tủ điện và đơn giản hóa quá trình đấu nối.
Điểm Nổi Bật Của ABS-HC16TN-PN
- Mật độ kết nối cao: Tích hợp tới 16 relay trên một module, giảm thiểu diện tích lắp đặt.
- Độ bền vượt trội: Sử dụng relay chất lượng cao NYP24W-K từ TAKAMISAWA (Fujitsu), đảm bảo tuổi thọ vận hành lâu dài.
- Giám sát trực quan: Hệ thống đèn LED chỉ báo trạng thái (Nguồn và Hoạt động) giúp kỹ thuật viên dễ dàng chẩn đoán lỗi và theo dõi vận hành.
- Lắp đặt dễ dàng: Terminal dạng ốc vít chắc chắn, hỗ trợ đa dạng loại dây cáp từ dây lõi đặc đến dây nhiều lõi (AWG 22-16).
Lợi Ích Khi Sử Dụng
- Bảo vệ PLC: Ngăn chặn dòng điện ngược hoặc sự cố chập cháy từ thiết bị ngoại vi truyền về làm hỏng ngõ ra PLC.
- Tối ưu chi phí bảo trì: Khi một relay bị hỏng, bạn có thể thay thế riêng lẻ relay đó mà không cần thay toàn bộ module.
- Tăng tính ổn định: Cách ly điện từ giúp giảm nhiễu, đảm bảo tín hiệu điều khiển chính xác tuyệt đối.
Hướng Dẫn Sử Dụng & Ứng Dụng
Ứng dụng: Sản phẩm được sử dụng rộng rãi trong các hệ thống tự động hóa, tủ điện điều khiển công nghiệp, kết nối PLC với solenoid valve, contactor, đèn báo hoặc các thiết bị chấp hành khác.
Cách lắp đặt:
1. Lắp module ABS-HC16TN-PN lên thanh ray hoặc cố định trong tủ điện.
2. Đấu nối nguồn 24VDC vào chân cấp nguồn.
3. Kết nối ngõ ra PLC vào chân điều khiển của relay tương ứng.
4. Đấu nối thiết bị tải vào các tiếp điểm relay.
Thông Số Kỹ Thuật Chi Tiết
| Thông số |
Chi tiết kỹ thuật |
| Relay áp dụng | NYP24W-K [TAKAMISAWA (Fujitsu)] |
| Điện áp định mức | ≤ 24 VDC ±10 % |
| Dòng tiêu thụ | ≤ 7.8 mA hoặc ≤ 10.5 mA |
| Số chân giắc cắm | 20 chân |
| Số tiếp điểm relay | 16 tiếp điểm |
| Loại terminal | Ốc vít (Screw Terminal) |
| Khoảng cách terminal | 7.62 mm |
| Bộ chỉ thị LED | Nguồn: Đỏ, Hoạt động: Xanh dương |
| Cáp áp dụng (Lõi đặc) | Ø 0.3 đến Ø 1.2 mm |
| Cáp áp dụng (Nhiều lõi) | AWG 22-16 (0.30 đến 1.25 mm²) |
| Điện trở cách điện | ≥ 1,000 MΩ (500 VDC megger) |
| Độ bền điện môi (Cuộn dây) | 3,000 VAC 50/60Hz trong 1 phút |
| Độ bền điện môi (Tiếp điểm) | 750 VAC 50/60Hz trong 1 phút |
| Nhiệt độ vận hành | -15 đến 55℃ (Bảo quản: -25 đến 65℃) |
| Độ ẩm vận hành | 35 đến 85% RH |
| Chất liệu | Vỏ: PC; Chân terminal: Đồng thau mạ Niken |
| Trọng lượng | ≈ 185g - 232g |
Sản phẩm sử dụng chung với: PLC Siemens, Mitsubishi, Omron, Delta và các dòng Relay NYP24W-K.
Nguồn tham khảo: Autonics Official Website
