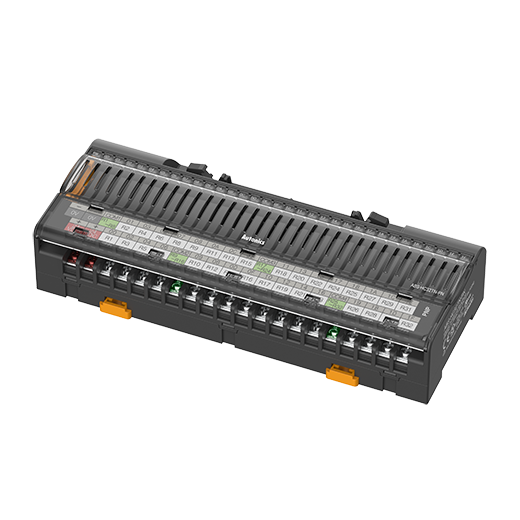

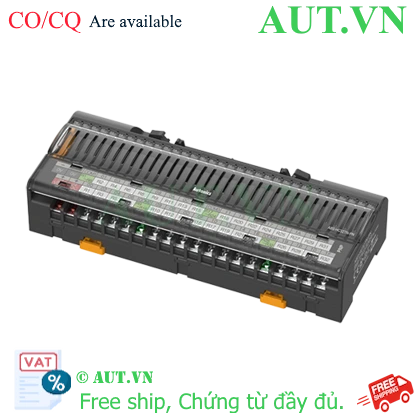

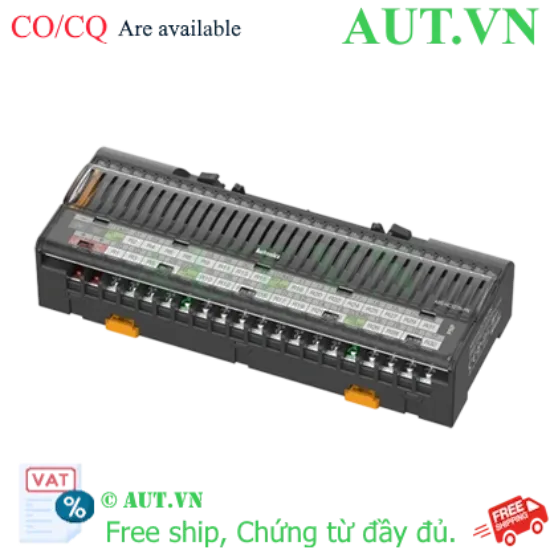

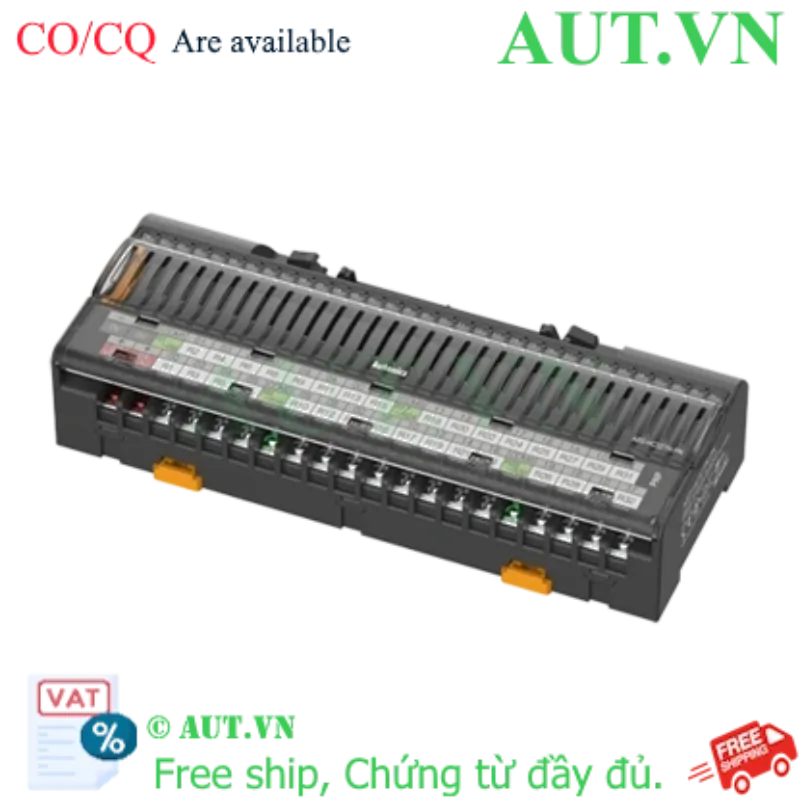

Relay PLC Autonics ABS-HC32TN-PN - Mô Đun Relay 32 Kênh Chính Hãng

Thương hiệu: Autonics
Model: ABS-HC32TN-PN
Số tiếp điểm: 32 Relay (Mật độ cao)
Điện áp định mức: 24 VDC (±10%)
Relay áp dụng: NYP24W-K [TAKAMISAWA (Fujitsu)]
Kiểu kết nối: Terminal ốc vít, khoảng cách 7.62 mm
Đặc điểm: Đèn LED chỉ báo nguồn (đỏ) và trạng thái hoạt động (xanh dương)

nhà chế tạo: Autonics

SKU: ABS-HC32TN-PN

Giá cũ: 670 ₫

Giá bán: 600 ₫

Số lượng:

Giới thiệu về Relay PLC Autonics ABS-HC32TN-PN

Relay PLC Autonics ABS-HC32TN-PN là giải pháp giao tiếp trung gian (Interface Relay Board) lý tưởng cho các hệ thống điều khiển tự động hóa. Với thiết kế tích hợp 32 kênh relay trên một mô-đun duy nhất, sản phẩm giúp tối ưu hóa không gian tủ điện, bảo vệ ngõ ra của PLC khỏi các sự cố quá tải và đơn giản hóa quá trình đấu nối dây dẫn.

Điểm nổi bật của sản phẩm

Mật độ kênh cao: Tích hợp 32 tiếp điểm relay, giảm thiểu diện tích lắp đặt so với việc sử dụng các relay đơn lẻ.
Độ tin cậy tuyệt đối: Sử dụng relay chất lượng cao NYP24W-K từ TAKAMISAWA (Fujitsu), đảm bảo tuổi thọ và sự ổn định trong môi trường công nghiệp.
Giám sát trực quan: Hệ thống đèn LED chỉ báo nguồn và trạng thái hoạt động giúp kỹ thuật viên dễ dàng chẩn đoán lỗi và theo dõi vận hành.
Lắp đặt dễ dàng: Terminal dạng ốc vít chắc chắn, hỗ trợ đa dạng kích thước dây dẫn từ 0.3mm đến 1.25mm² (AWG 22-16).

Lợi ích khi sử dụng ABS-HC32TN-PN

Bảo vệ PLC: Ngăn chặn dòng điện ngược hoặc sốc điện từ thiết bị chấp hành tác động trực tiếp lên PLC, kéo dài tuổi thọ thiết bị điều khiển.
Tiết kiệm chi phí: Giảm thời gian thi công lắp đặt và chi phí vật tư phụ trợ nhờ thiết kế tập trung.
Vận hành ổn định: Khả năng cách ly điện tốt, giảm nhiễu cho hệ thống điều khiển.

Hướng dẫn sử dụng cơ bản

Lắp đặt: Gắn mô-đun lên thanh ray hoặc vị trí cố định trong tủ điện.
Đấu nối nguồn: Cấp nguồn 24VDC vào chân nguồn định mức (tuân thủ đúng cực tính).
Kết nối PLC: Đấu nối ngõ ra của PLC vào các chân input của mô-đun.
Kết nối tải: Đấu nối thiết bị chấp hành (van solenoid, contactor, đèn báo...) vào các tiếp điểm relay tương ứng.
Kiểm tra: Cấp nguồn và vận hành thử để kiểm tra đèn LED trạng thái.

Thông số kỹ thuật chi tiết

BẢNG THÔNG SỐ KỸ THUẬT
Relay áp dụng	NYP24W-K [TAKAMISAWA (Fujitsu)]
Điện áp định mức	≤ 24 VDC ±10%
Dòng tiêu thụ	≤ 7.8 mA hoặc ≤ 10.5 mA
Số chân giắc cắm	40 chân
Số tiếp điểm relay	32 tiếp điểm
Loại Terminal	Ốc vít (Screw Terminal)
Khoảng cách terminal	7.62 mm
Bộ chỉ thị (LED)	Nguồn: Đỏ \| Hoạt động: Xanh dương
Tiết diện dây áp dụng	Dây lõi đặc: Ø 0.3 - 1.2 mm \| Dây nhiều lõi: AWG 22-16 (0.30 - 1.25 mm²)
Điện trở cách điện	≥ 1,000 MΩ (500 VDC megger)
Độ bền điện môi	Giữa tiếp điểm - Cuộn dây: 3,000VAC (1 phút) \| Giữa các tiếp điểm: 750VAC (1 phút)
Môi trường hoạt động	Nhiệt độ: -15 đến 55℃ \| Độ ẩm: 35 đến 85%RH
Chất liệu cấu tạo	Vỏ: MPPO, Thân: PA66, Hộp: PC, Chân terminal: Đồng thau mạ niken
Trọng lượng	≈ 370g - 463g

Sản phẩm sử dụng chung với: Nguồn điện 24VDC, Bộ điều khiển PLC (Siemens, Mitsubishi, Omron...), Terminal Block, Cáp điều khiển AWG.
