Tại sao nên sử dụng cổng USB để cấu hình?

Cổng USB 2.0 Micro B giúp cấu hình nhanh và chính xác qua phần mềm, tránh sai sót so với thiết lập thủ công.

Thiết bị có bảo vệ chống ngược nguồn không?

Có, ARIO-C-CL1 tích hợp mạch bảo vệ chống ngược cực nguồn cấp cho các cổng I/O.

Tốc độ truyền thông là bao nhiêu?

Tốc độ truyền thông tối đa đạt 10Mbps.

Làm thế nào để nhận biết module hoạt động bình thường?

Quan sát các đèn LED chỉ báo trạng thái (Status/Comm) trên mặt trước của thiết bị.

Sản phẩm có CO/CQ không?

Có, AUT VN cung cấp đầy đủ CO/CQ chính hãng Autonics Việt Nam.

Chính sách bảo hành như thế nào?

Sản phẩm được bảo hành chính hãng theo tiêu chuẩn của Autonics.

Module này có hỗ trợ tín hiệu Analog không?

Có, thông qua việc kết nối với các module Analog I/O dòng ARIO.

Lắp đặt như thế nào?

Lắp đặt dễ dàng trên thanh DIN Rail tiêu chuẩn trong tủ điện.

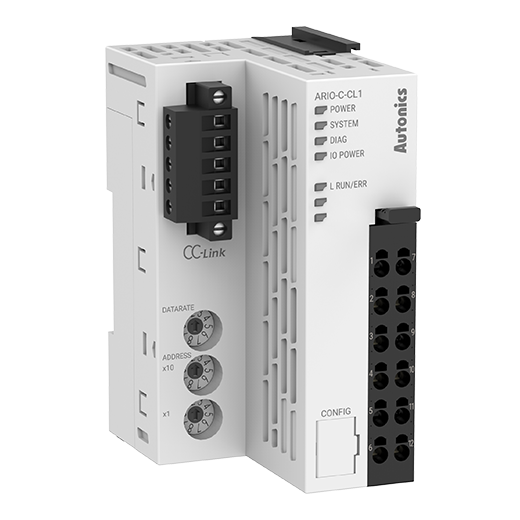

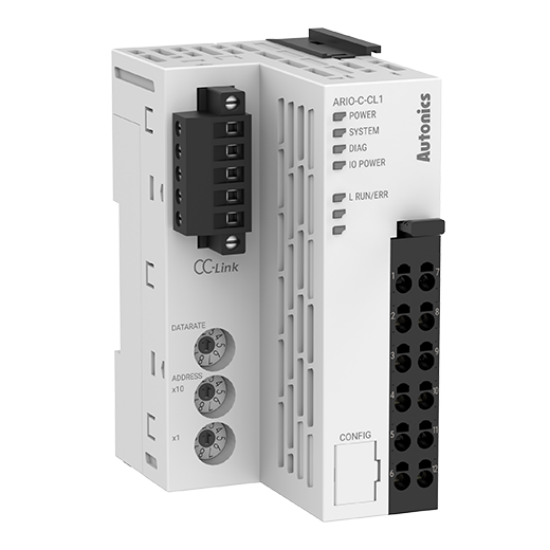

Module Truyền Thông Autonics ARIO-C-CL1 | Chuẩn CC-Link 10Mbps, Kết Nối 32 I/O, 24VDC

Giao thức cao cấp: Chuẩn CC-Link (v1.1) tốc độ cực cao lên đến 10Mbps, đảm bảo truyền dữ liệu thời gian thực.
Khả năng mở rộng mạnh mẽ: Hỗ trợ kết nối linh hoạt lên đến 32 module I/O trên một mạng duy nhất.
Cấu hình thông minh: Tích hợp cổng USB 2.0 Micro B giúp cài đặt thông số nhanh chóng qua máy tính.
Thiết kế công nghiệp: Nguồn 24VDC ổn định, có mạch bảo vệ chống ngược cực, lắp đặt chuẩn DIN Rail.

nhà chế tạo: Autonics

SKU: ARIO-C-CL1

Tải xuống mẫu

Giá cũ: 5.790.140 ₫

Giá bán: 5.185.200 ₫

Giới thiệu Module Truyền Thông Autonics ARIO-C-CL1

Module truyền thông Autonics ARIO-C-CL1 là giải pháp kết nối trung tâm thuộc dòng Remote I/O ARIO danh tiếng của hãng Autonics. Thiết bị đóng vai trò là "bộ não" truyền dẫn dữ liệu, thiết lập cầu nối tốc độ cao giữa hệ thống PLC (sử dụng giao thức CC-Link) và các module I/O phân tán tại hiện trường. Việc ứng dụng Autonics ARIO-C-CL1 giúp doanh nghiệp tối ưu hóa hệ thống dây dẫn, giảm thiểu tối đa nhiễu tín hiệu và tiết kiệm chi phí hạ tầng tự động hóa một cách đáng kể.

Điểm nổi bật của Autonics ARIO-C-CL1

Tốc độ truyền thông vượt trội: Với chuẩn CC-Link v1.1 đạt tốc độ 10Mbps, mọi dữ liệu từ cảm biến đến PLC đều được xử lý thời gian thực (real-time), đảm bảo tính chính xác tuyệt đối cho dây chuyền sản xuất.
Khả năng mở rộng tối ưu: Cho phép kết nối tối đa 32 module trong một trạm, đáp ứng linh hoạt từ các hệ thống máy nhỏ đến các nhà máy quy mô lớn.
Cấu hình Plug & Play: Thay vì thiết lập thủ công phức tạp, cổng USB 2.0 Micro B cho phép kỹ thuật viên cấu hình trực tiếp qua phần mềm, giảm thiểu sai sót và tiết kiệm thời gian bảo trì.
Độ bền chuẩn công nghiệp: Vỏ ngoài từ vật liệu PC/PA6 chống cháy, chống nhiễu cao, kết hợp thiết kế lắp DIN Rail giúp tối ưu diện tích tủ điện và chịu được môi trường khắc nghiệt.

Bảng thông số kỹ thuật chi tiết

Thông số kỹ thuật	Giá trị chi tiết
Giao thức truyền thông	CC-Link (Phiên bản 1.1)
Tốc độ truyền thông tối đa	10 Mbps
Điện áp nguồn cấp định mức	24 VDC
Dòng tiêu thụ điện năng	200 mA (Chế độ chờ và Run)
Cổng giao tiếp cấu hình	USB 2.0 loại Micro B
Dung lượng bộ nhớ lưu trữ	96 byte
Số lượng thiết bị kết nối tối đa	32 mô-đun
Chiều dài kết nối vật lý tối đa	≤ 384 mm
Tính năng bảo vệ	Mạch bảo vệ chống ngược cực nguồn cấp I/O
Vật liệu cấu tạo	Đầu nối: PBT, Thân máy: PC, Đế: PA6, POM
Kiểu lắp đặt	Thanh DIN Rail tiêu chuẩn
Trọng lượng	≈ 165 g

Lợi ích khi đầu tư Autonics ARIO-C-CL1 cho hệ thống

Tối ưu hóa chi phí đầu tư: Giảm lượng lớn dây cáp tín hiệu từ các điểm I/O về PLC trung tâm, từ đó cắt giảm chi phí vật tư và nhân công lắp đặt.
Nâng cao hiệu suất vận hành: Tốc độ truyền thông 10Mbps đảm bảo tính đồng bộ tuyệt đối, cực kỳ quan trọng cho các ứng dụng cần phản ứng nhanh (high-speed response).
Dễ dàng bảo trì và nâng cấp: Thiết kế dạng module giúp việc thay thế hoặc mở rộng hệ thống trở nên cực kỳ đơn giản, giảm thiểu thời gian dừng máy (downtime) không đáng có.

Hướng dẫn lắp đặt và cấu hình (How to)

Bước 1 - Lắp đặt vật lý: Gắn module ARIO-C-CL1 lên thanh DIN rail trong tủ điện điều khiển theo đúng hướng.
Bước 2 - Đấu nối điện: Kết nối nguồn 24VDC vào terminal cấp nguồn và đấu nối cáp truyền thông CC-Link theo sơ đồ đấu dây chuẩn của hãng Autonics.
Bước 3 - Cấu hình hệ thống: Sử dụng cáp USB Micro B kết nối module với máy tính, sử dụng phần mềm cấu hình ARIO chuyên dụng để thiết lập địa chỉ trạm (station address) và các thông số mạng.
Bước 4 - Kết nối mở rộng: Gắn các module I/O (Digital hoặc Analog) vào phía bên phải của module ARIO-C-CL1 để hoàn thiện trạm Remote I/O.
Bước 5 - Kiểm tra vận hành: Cấp nguồn hệ thống và quan sát các đèn LED chỉ báo (Status/Comm) để xác nhận kết nối thành công giữa module và PLC.

Sản phẩm sử dụng chung (isRelatedTo)

Để vận hành một hệ thống Remote I/O hoàn chỉnh, quý khách nên kết hợp ARIO-C-CL1 với các thiết bị sau:

Các module Digital Input/Output thuộc dòng Autonics ARIO.
Các module Analog Input/Output thuộc dòng Autonics ARIO.
Bộ nguồn DC 24VDC công nghiệp chất lượng cao.
Cáp truyền thông CC-Link chuyên dụng.

Ứng dụng thực tế (PropertyValue)

Module Autonics ARIO-C-CL1 được tin dùng trong nhiều lĩnh vực công nghiệp hiện đại:

Điều khiển dây chuyền đóng gói, dán nhãn tự động tốc độ cao.
Hệ thống quản lý tín hiệu trong nhà máy sản xuất linh kiện điện tử.
Hệ thống giám sát và điều khiển từ xa cho các cụm máy CNC.
Tối ưu hóa hệ thống tủ điện sử dụng PLC Mitsubishi (chuẩn CC-Link).

Câu hỏi thường gặp (FAQ)

1. ARIO-C-CL1 có tương thích với PLC Mitsubishi không?
Hoàn toàn tương thích. Vì tuân thủ chuẩn CC-Link v1.1, thiết bị hoạt động cực tốt với các dòng PLC Mitsubishi như Q-Series, L-Series và các hãng khác hỗ trợ chuẩn CC-Link.

2. Tôi có thể lắp tối đa bao nhiêu module I/O vào một trạm?
Bạn có thể kết nối tối đa 32 thiết bị I/O, tuy nhiên cần đảm bảo tổng chiều dài vật lý không vượt quá 384mm để duy trì hiệu suất truyền tải tốt nhất.

3. Tại sao nên dùng cổng USB để cấu hình thay vì switch?
Cổng USB 2.0 Micro B cho phép bạn cấu hình trực tiếp qua phần mềm chuyên dụng, giúp việc thiết lập thông số chính xác và nhanh chóng hơn nhiều so với việc gạt switch thủ công.

4. Thiết bị có khả năng bảo vệ chống lỗi đấu nối nguồn không?
Có, ARIO-C-CL1 được tích hợp mạch bảo vệ chống ngược cực nguồn cấp cho các cổng I/O, giúp bảo vệ an toàn cho toàn bộ hệ thống.

5. Tốc độ 10Mbps mang lại lợi ích gì thực tế?
Tốc độ này đảm bảo dữ liệu truyền tải giữa module I/O và PLC diễn ra tức thời, cực kỳ quan trọng trong các ứng dụng cần phản ứng nhanh và đồng bộ cao.

6. Làm thế nào để kiểm tra lỗi truyền thông nhanh nhất?
Hãy quan sát các đèn LED chỉ báo trạng thái trên mặt module. Nếu đèn lỗi nháy đỏ, bạn cần kiểm tra lại cáp CC-Link hoặc cài đặt lại địa chỉ trạm.

7. Sản phẩm có đầy đủ chứng từ CO/CQ không?
Tại AUT VN, chúng tôi cam kết cung cấp đầy đủ CO/CQ chính hãng từ Autonics Việt Nam cho mọi đơn hàng của khách hàng.

8. Chính sách bảo hành của Autonics ARIO-C-CL1 như thế nào?
Sản phẩm được bảo hành chính hãng theo tiêu chuẩn nhà sản xuất Autonics khi mua hàng tại AUT VN.

9. Module này có hỗ trợ các tín hiệu Analog không?
Bản thân nó là module truyền thông trung gian. Khi kết hợp với các module Analog thuộc dòng ARIO, nó sẽ truyền dẫn các tín hiệu Analog về PLC một cách chính xác.

10. Tôi có thể mua module này ở đâu uy tín tại Việt Nam?
Quý khách có thể đặt hàng chính hãng tại website aut.vn hoặc liên hệ hotline 0968.053.025 để được tư vấn kỹ thuật chuyên sâu.
