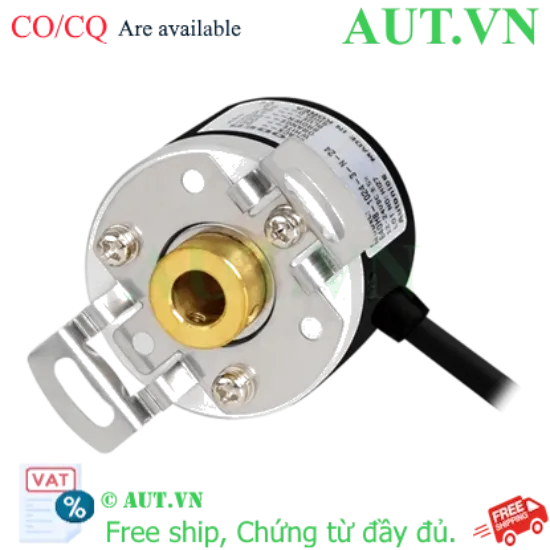

Encoder Autonics E40H12-1024-3-T-24 | Trục Rỗng 12mm, 1024 Xung, Totem Pole | Chính Hãng AUT VN

Độ phân giải cực cao: 1024 xung/vòng cho phép đo lường chính xác tuyệt đối vị trí và tốc độ.
Lắp đặt siêu tốc: Thiết kế trục rỗng Ø12mm lắp trực tiếp, không cần khớp nối, tiết kiệm diện tích.
Tín hiệu ổn định: Ngõ ra Totem Pole truyền xa, tương thích hoàn hảo với PLC Mitsubishi, Siemens, Delta.
Tiêu chuẩn công nghiệp: Điện áp 12-24VDC, chuẩn bảo vệ IP50, bền bỉ trong môi trường nhà xưởng.
Uy tín từ AUT VN: Cam kết chính hãng Autonics, đầy đủ CO/CQ, hỗ trợ kỹ thuật chuyên sâu.

nhà chế tạo: Autonics

SKU: E40H12-1024-3-T-24

Giá cũ: 2.736.950 ₫

Giá bán: 2.451.000 ₫

Số lượng:

Giới thiệu về Encoder Autonics E40H12-1024-3-T-24

Encoder Autonics E40H12-1024-3-T-24 là dòng cảm biến vòng quay tăng dần (Incremental Encoder) cao cấp thuộc series E40H. Đây là giải pháp tối ưu cho các hệ thống tự động hóa yêu cầu sự nhỏ gọn nhưng vẫn đảm bảo độ chính xác khắt khe. Với thiết kế trục rỗng đường kính 12mm, sản phẩm cho phép lắp đặt trực tiếp lên trục máy, loại bỏ hoàn toàn các sai số do khớp nối cơ khí gây ra. Tại AUT VN, chúng tôi cung cấp sản phẩm này nhằm giúp quý khách hàng tối ưu hóa quy trình vận hành, giảm thiểu tỷ lệ lỗi sản phẩm và nâng cao năng suất dây chuyền.

Điểm nổi bật vượt trội

Độ phân giải 1024 PPR: Cung cấp phản hồi chi tiết cho mỗi vòng quay, giúp kiểm soát tốc độ động cơ và vị trí vật thể với sai số cực thấp.
Thiết kế Hollow Shaft (Trục rỗng): Đường kính Ø12mm giúp giảm rung lắc, rút ngắn thời gian lắp đặt và giảm chi phí phụ kiện đi kèm.
Chuẩn ngõ ra Totem Pole: Khả năng truyền tín hiệu mạnh mẽ, chống nhiễu tốt, dễ dàng kết nối với các bộ điều khiển PLC công nghiệp phổ biến hiện nay.
Độ bền bỉ cao: Vỏ kim loại chắc chắn đạt chuẩn IP50, hoạt động ổn định trong dải điện áp rộng 12-24VDC, chịu được môi trường khắc nghiệt.

Bảng thông số kỹ thuật chi tiết

Thông số kỹ thuật	Chi tiết chi tiết
Model	E40H12-1024-3-T-24
Loại Encoder	Incremental (Tăng dần)
Kiểu trục	Trục rỗng (Hollow Shaft) Ø12mm
Độ phân giải	1024 xung/vòng (PPR)
Ngõ ra tín hiệu	Totem Pole
Điện áp nguồn	12-24VDC ±5%
Tần số đáp ứng tối đa	300kHz
Cấp bảo vệ	IP50
Nhiệt độ hoạt động	-10°C to 55°C

Lợi ích khi đầu tư Encoder E40H12-1024-3-T-24

Tối ưu chi phí vận hành: Không cần mua thêm khớp nối đắt tiền, giảm chi phí bảo trì định kỳ.
Kiểm soát chất lượng tuyệt đối: Độ chính xác cao giúp định vị cắt, dán, đóng gói chính xác đến từng milimet, giảm phế phẩm.
An toàn hệ thống: Tín hiệu phản hồi thời gian thực giúp PLC phát hiện sớm các sự cố kẹt trục hoặc quá tốc để dừng máy kịp thời.

Hướng dẫn lắp đặt và vận hành (How-to)

Bước 1: Chuẩn bị trục máy: Kiểm tra đường kính trục máy phải chính xác 12mm, vệ sinh sạch sẽ rỉ sét và bụi bẩn.
Bước 2: Lắp đặt cơ khí: Đưa Encoder vào trục. Sử dụng khung chống xoay (mounting bracket) để cố định thân thiết bị, đảm bảo thân không xoay theo trục.
Bước 3: Đấu nối điện: Cấp nguồn 12-24VDC và kết nối các dây tín hiệu A, B, Z vào module High Speed Counter của PLC theo sơ đồ của hãng.
Bước 4: Cấu hình phần mềm: Khai báo độ phân giải 1024 PPR trong phần mềm lập trình PLC để tính toán quãng đường và tốc độ.
Bước 5: Vận hành kiểm tra: Chạy máy ở tốc độ thấp để kiểm tra chiều quay và đối chiếu số xung thực tế với lý thuyết.

Sản phẩm sử dụng chung và tương đương

Để xây dựng hệ thống đo lường hoàn chỉnh, bạn có thể kết hợp E40H12-1024-3-T-24 với:

Bộ đếm tốc độ/vị trí Counter Autonics.
PLC Mitsubishi FX Series, Siemens S7-1200, Delta DVP.

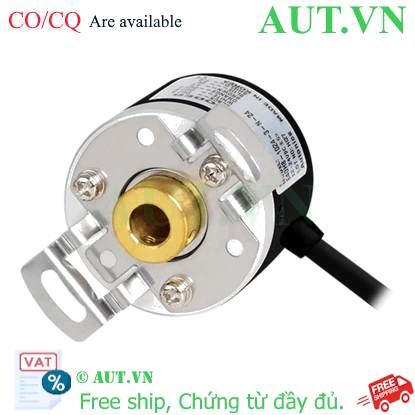

Các dòng Encoder cùng series với độ phân giải khác: E40H12-100-3-T-24, E40H12-20-3-T-24.

Ứng dụng thực tế của sản phẩm

Encoder Autonics E40H12-1024-3-T-24 là lựa chọn hàng đầu cho:

Máy đóng gói tự động: Đo chính xác chiều dài màng phim để cắt theo đúng kích thước.
Hệ thống băng tải: Kiểm soát vận tốc di chuyển và vị trí dừng của sản phẩm trên chuyền.
Máy dán nhãn: Định vị vị trí dán nhãn chuẩn xác trên chai, lọ, hộp.
Máy CNC & Cánh tay Robot: Phản hồi vị trí góc quay của các trục truyền động.

Câu hỏi thường gặp (FAQ)

1. Tại sao tôi nên chọn Encoder trục rỗng thay vì trục đặc?
Trục rỗng cho phép lắp trực tiếp lên trục máy, loại bỏ khớp nối, từ đó giảm rung lắc và sai số cơ khí, đồng thời tiết kiệm không gian lắp đặt.

2. Độ phân giải 1024 xung/vòng có đủ chính xác cho máy đóng gói không?
Hoàn toàn đủ. Với 1024 xung, bạn có thể chia một vòng quay thành 1024 phần, mang lại độ chính xác cực cao cho các ứng dụng đo chiều dài màng phim.

3. Ngõ ra Totem Pole có ưu điểm gì so với Open Collector?
Totem Pole có khả năng đẩy tín hiệu lên mức cao và kéo xuống mức thấp chủ động, giúp truyền tín hiệu đi xa hơn và tần số đáp ứng nhanh hơn.

4. Sản phẩm này có tương thích với PLC Siemens S7-1200 không?
Có, ngõ ra Totem Pole của E40H tương thích rất tốt với các module High Speed Counter (HSC) của Siemens.

5. Tôi có thể sử dụng nguồn 24VDC cho model này không?
Có, sản phẩm hỗ trợ dải điện áp linh hoạt từ 12VDC đến 24VDC (±5%).

6. Cấp bảo vệ IP50 nghĩa là gì?
IP50 có nghĩa là sản phẩm chống bụi cơ bản nhưng không chống nước. Nếu môi trường làm việc có tia nước hoặc độ ẩm cao, quý khách nên lắp thêm hộp bảo vệ.

7. Làm thế nào để biết Encoder đang quay đúng chiều?
Bạn có thể kiểm tra thông qua giá trị đếm của PLC; nếu giá trị giảm khi trục quay thuận, bạn chỉ cần đảo dây tín hiệu A và B.

8. Tại sao nên mua Encoder Autonics tại AUT VN?
AUT VN cam kết cung cấp hàng chính hãng 100%, có đầy đủ CO/CQ, bảo hành chính hãng và đội ngũ kỹ thuật sẵn sàng hỗ trợ 24/7.

9. Thời gian bảo hành chính thức là bao lâu?
Sản phẩm được bảo hành chính hãng 12 tháng theo tiêu chuẩn của Autonics.

10. Nếu tôi muốn thay đổi độ phân giải sang 2000 xung, tôi có dùng được model này không?
Không, độ phân giải được cố định từ nhà sản xuất. Bạn cần chọn model khác trong series E40H có 2000 xung.

Nguồn tham khảo kỹ thuật: Autonics Official Website
