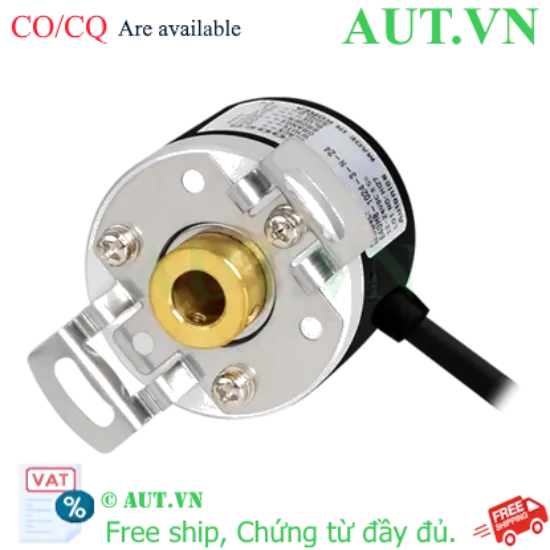

Encoder Autonics E40H6-1024-3-T-24 | Trục Rỗng 6mm, 1024 Xung, Ngõ Ra Totem Pole - Chính Hãng AUT VN

Độ phân giải 1024 P/R: Cung cấp khả năng giám sát vị trí và tốc độ với độ chính xác cực cao.
Thiết kế trục rỗng Ø6mm: Lắp đặt trực tiếp vào trục động cơ, tối ưu không gian và loại bỏ khớp nối phức tạp.
Ngõ ra Totem Pole: Truyền tín hiệu mạnh mẽ, chống nhiễu tốt, tương thích tuyệt đối với các dòng PLC công nghiệp.
Tiêu chuẩn bền bỉ IP50: Hoạt động ổn định trong môi trường nhà xưởng, chống bụi bẩn hiệu quả.

nhà chế tạo: Autonics

SKU: E40H6-1024-3-T-24

Tải xuống mẫu

Giá cũ: 2.736.950 ₫

Giá bán: 2.451.000 ₫

Số lượng:

Giới thiệu Cảm biến Encoder Autonics E40H6-1024-3-T-24

Cảm biến Encoder Autonics E40H6-1024-3-T-24 là thiết bị đo lường vòng quay điện tử cao cấp, được thiết kế để mang lại sự chính xác tuyệt đối trong các hệ thống tự động hóa. Với cấu tạo trục rỗng (hollow shaft) đường kính 6mm, sản phẩm này cho phép tích hợp nhanh chóng vào các hệ thống truyền động, giúp theo dõi chính xác vị trí, tốc độ và chiều quay của trục máy. Tại AUT VN, chúng tôi cung cấp giải pháp tối ưu giúp doanh nghiệp nâng cao hiệu suất vận hành thông qua các thiết bị đo lường chuẩn xác từ Autonics.

Điểm nổi bật của Encoder Autonics E40H6

Độ phân giải tối ưu: Với 1024 xung/vòng, thiết bị đáp ứng hoàn hảo cho các ứng dụng điều khiển servo, step motor yêu cầu độ chi tiết cao.
Lắp đặt tinh gọn: Thiết kế trục rỗng giúp giảm thiểu sai số do khớp nối, đồng thời rút ngắn thời gian lắp đặt cơ khí.
Tín hiệu ổn định: Ngõ ra Totem Pole loại bỏ nhu cầu sử dụng điện trở kéo lên (pull-up resistor) bên ngoài, giúp tín hiệu truyền đi xa hơn và giảm thiểu nhiễu điện từ.
Hiệu suất vận hành cao: Khả năng chịu tốc độ quay lên đến 5000 RPM, đảm bảo máy móc hoạt động liên tục mà không gây sai lệch dữ liệu.

Bảng thông số kỹ thuật chi tiết

Thông số kỹ thuật	Chi tiết
Model	E40H6-1024-3-T-24
Đường kính trục rỗng	Ø6mm
Độ phân giải (Resolution)	1024 xung/vòng (P/R)
Kiểu ngõ ra (Output)	Totem Pole
Điện áp nguồn cấp	12-24VDC
Tần số đáp ứng tối đa	300kHz
Cấp bảo vệ	IP50
Tốc độ quay tối đa	5000 RPM

Lợi ích khi đầu tư Encoder Autonics E40H6 cho hệ thống

Nâng cao chất lượng sản phẩm: Loại bỏ sai số trong đo lường giúp sản phẩm đầu ra đồng nhất, giảm thiểu phế phẩm.
Tối ưu chi phí bảo trì: Linh kiện chính hãng Autonics có tuổi thọ cao, giảm tần suất thay thế và dừng máy ngoài ý muốn.
Tích hợp dễ dàng: Hoạt động tương thích với hầu hết các bộ điều khiển PLC phổ biến như Siemens, Mitsubishi, Omron, Delta.

Hướng dẫn lắp đặt và sử dụng (How-to)

Kiểm tra cơ khí: Xác nhận trục động cơ có đường kính đúng Ø6mm. Vệ sinh sạch sẽ trục trước khi lắp để đảm bảo độ đồng tâm.
Lắp đặt thiết bị: Đẩy encoder vào trục động cơ. Sử dụng vít cố định đi kèm để siết chặt, đảm bảo encoder không bị trượt khi khởi động nhanh.
Đấu nối điện: Thực hiện đấu dây theo tiêu chuẩn Autonics:
- Dây Nâu: Nguồn dương (+VCC 12-24VDC)
- Dây Xanh: Nguồn âm (0V/GND)
- Dây Đen (A), Trắng (B), Cam (Z): Các pha tín hiệu xung
Kiểm tra và vận hành: Cấp nguồn, cho động cơ quay chậm và kiểm tra giá trị xung trên bộ đếm hoặc PLC để xác nhận đúng chiều quay và độ phân giải.

Sản phẩm sử dụng chung (isRelatedTo)

Để tối ưu hóa hiệu suất, E40H6-1024-3-T-24 thường được kết hợp cùng:

Bộ đếm xung Autonics (Counter): Hiển thị trực tiếp giá trị xung và tốc độ.
PLC Công nghiệp: Xử lý tín hiệu để điều khiển đóng ngắt hoặc điều tốc.
Bộ nguồn DC 24V: Cung cấp nguồn điện ổn định cho cảm biến.
Cáp chống nhiễu: Bảo vệ tín hiệu xung khi truyền dẫn trong môi trường nhiều biến tần.

Ứng dụng thực tế (PropertyValue)

Sản phẩm được tin dùng trong nhiều lĩnh vực trọng yếu:

Máy CNC và Cánh tay Robot: Định vị tọa độ chính xác cho các trục chuyển động.
Hệ thống băng tải tự động: Kiểm soát chiều dài sản phẩm, đo tốc độ băng chuyền.
Ngành in ấn và bao bì: Đồng bộ tốc độ các trục cuộn màng, đảm bảo hình in không bị lệch.
Thiết bị nâng hạ: Giám sát vị trí chính xác của thang máy, cẩu trục tự động.

Câu hỏi thường gặp (FAQ)

1. Encoder E40H6-1024-3-T-24 có thể dùng trong môi trường ẩm ướt không?
Sản phẩm có tiêu chuẩn IP50, chỉ chống bụi cơ bản. Nếu sử dụng trong môi trường ẩm hoặc có nước, bạn cần lắp thêm hộp bảo vệ hoặc chọn dòng IP cao hơn.

2. Sự khác biệt chính giữa ngõ ra Totem Pole và Open Collector là gì?
Ngõ ra Totem Pole tự đẩy tín hiệu lên mức cao, cho phép truyền tín hiệu xa hơn và tốc độ phản hồi nhanh hơn so với Open Collector (vốn cần điện trở kéo lên).

3. Tôi dùng nguồn 12V cho model này được không?
Được, dải điện áp hoạt động của sản phẩm là từ 12VDC đến 24VDC.

4. Tại sao tôi thấy số xung trên PLC không khớp với 1024?
Có thể do PLC của bạn đang cài đặt chế độ đếm 4x (quadrature), khi đó 1024 xung sẽ thành 4096 xung/vòng. Hãy kiểm tra cài đặt High Speed Counter trên PLC.

5. Sản phẩm mua tại AUT VN có đầy đủ giấy tờ không?
Có, AUT VN cung cấp sản phẩm chính hãng Autonics, hỗ trợ đầy đủ CO/CQ cho khách hàng doanh nghiệp.

6. Làm thế nào để đảo chiều đếm xung trên PLC?
Bạn chỉ cần hoán đổi vị trí hai dây pha A và pha B, hoặc thay đổi cấu hình đếm trong phần mềm lập trình PLC.

7. Trục rỗng 6mm có lắp được cho motor bước 28BYJ-48 không?
Nếu trục motor đúng 6mm thì lắp được, tuy nhiên bạn cần lưu ý về không gian vật lý để tránh va chạm với vỏ motor.

8. Thời gian bảo hành của Encoder Autonics tại AUT VN là bao lâu?
Sản phẩm được bảo hành chính hãng 12 tháng kể từ ngày giao hàng.

9. Tôi có thể thay thế Encoder này bằng model trục đặc không?
Có thể, nhưng bạn sẽ cần thêm khớp nối (coupling) để kết nối trục đặc với trục motor, điều này có thể làm tăng sai số cơ khí.

10. Encoder này có tích hợp bộ nhớ lưu vị trí khi mất điện không?
Không, đây là Encoder Incremental (tương đối), vị trí sẽ trở về 0 khi mất điện. Nếu cần lưu vị trí, bạn hãy tham khảo dòng Absolute Encoder.
