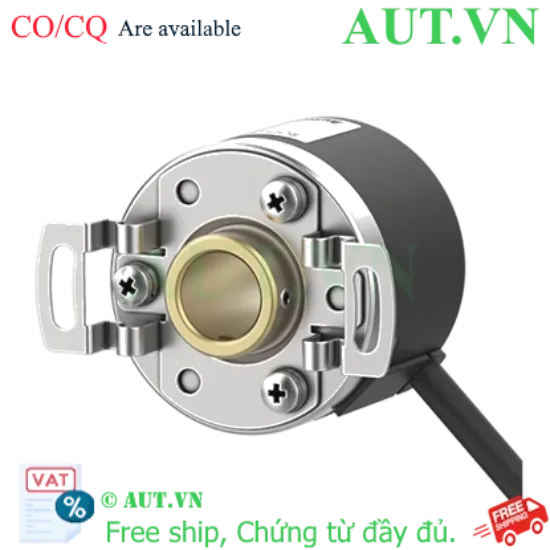

Encoder Autonics E40HB8-1000-3-V-5 | Trục Rỗng 8mm, 1000 Xung, Ngõ Ra Voltage 5VDC Chính Hãng AUT VN

Độ phân giải chính xác: 1000 xung/vòng (P/R) giúp kiểm soát vị trí và tốc độ tuyệt đối.
Thiết kế trục rỗng (Blind Shaft): Đường kính 8mm, lắp trực tiếp vào trục động cơ, loại bỏ khớp nối, giảm rung động.
Tín hiệu ổn định: Ngõ ra điện áp (Voltage Output) 5VDC, tương thích hoàn hảo với PLC công nghiệp.
Đáp ứng tốc độ cao: Tần số đáp ứng lên đến 300kHz, vận hành mượt mà trong các hệ thống tốc độ lớn.
Cam kết chính hãng: Phân phối bởi AUT VN, đảm bảo chất lượng chuẩn Autonics, bảo hành uy tín.

nhà chế tạo: Autonics

SKU: E40HB8-1000-3-V-5

Tải xuống mẫu

Giá cũ: 3.434.850 ₫

Giá bán: 2.747.880 ₫

Số lượng:

Giới thiệu về Encoder Autonics E40HB8-1000-3-V-5

Encoder Autonics E40HB8-1000-3-V-5 là giải pháp đo lường chuyển động quay chính xác cao, thuộc dòng encoder trục rỗng (Blind Shaft) danh tiếng từ thương hiệu Autonics. Trong các hệ thống tự động hóa, thiết bị này đóng vai trò như một "cảm biến vị trí", cung cấp phản hồi tức thời về tốc độ, hướng quay và vị trí của trục máy một cách chính xác nhất. Khi lựa chọn sản phẩm phân phối bởi AUT VN, quý khách không chỉ nhận được một thiết bị chất lượng mà còn là sự an tâm tuyệt đối về nguồn gốc chính hãng và chế độ hậu mãi chuyên nghiệp.

Điểm nổi bật của Encoder Autonics E40HB8

Tối ưu hóa lắp đặt: Với thiết kế trục rỗng phi 8mm, Encoder cho phép lắp trực tiếp lên trục động cơ. Điều này loại bỏ hoàn toàn nhu cầu sử dụng khớp nối (coupling) phức tạp, từ đó giảm thiểu sai số do độ rơ cơ khí và tiết kiệm không gian lắp đặt.
Độ phân giải lý tưởng: Mức 1000 xung mỗi vòng cung cấp dữ liệu chi tiết, giúp hệ thống điều khiển đạt được độ chính xác cực cao trong việc định vị và đồng bộ hóa.
Khả năng đáp ứng nhanh: Tần số đáp ứng tối đa 300kHz đảm bảo Encoder hoạt động ổn định, không mất xung ngay cả trong môi trường vận hành tốc độ cao.
Độ bền công nghiệp vượt trội: Vỏ ngoài chắc chắn với tiêu chuẩn bảo vệ IP50, giúp thiết bị vận hành bền bỉ trong môi trường nhà xưởng có nhiều bụi bẩn.

Bảng thông số kỹ thuật chi tiết

Thông số kỹ thuật	Chi tiết thông số
Model	E40HB8-1000-3-V-5
Loại trục	Trục rỗng (Blind Shaft) Ø8mm
Độ phân giải	1000 xung/vòng (P/R)
Điện áp nguồn cấp	5VDC ±5%
Kiểu ngõ ra	Voltage Output (Ngõ ra điện áp)
Tín hiệu pha	A, B, Z (Xác định hướng và điểm gốc)
Tần số đáp ứng tối đa	300kHz
Cấp bảo vệ	IP50
Nhiệt độ vận hành	-10 đến 70°C

Nguồn tham khảo kỹ thuật: Autonics Official Website.

Lợi ích khi đầu tư Encoder Autonics E40HB8-1000-3-V-5

Tiết kiệm chi phí & thời gian: Việc không cần khớp nối giúp giảm chi phí vật tư và rút ngắn thời gian bảo trì, thay thế định kỳ.
Nâng cao chất lượng sản phẩm: Sự chính xác trong đo lường giúp giảm tỉ lệ sản phẩm lỗi, tối ưu hóa toàn bộ quy trình sản xuất.
Tích hợp dễ dàng: Chuẩn ngõ ra Voltage 5VDC phổ biến, dễ dàng kết nối và tương thích với các dòng PLC hàng đầu như Siemens, Mitsubishi, Omron.

Hướng dẫn lắp đặt và vận hành (How-to)

Bước 1: Kiểm tra tương thích: Xác nhận trục động cơ có đường kính chính xác 8mm và bộ nguồn cấp đạt chuẩn 5VDC ổn áp.
Bước 2: Lắp đặt cơ khí: Đưa trục động cơ xuyên qua lỗ trục rỗng của Encoder. Sử dụng vít định vị để siết chặt, đảm bảo độ khít tuyệt đối nhưng không gây ứng suất quá mức lên vòng bi.
Bước 3: Đấu nối điện: Kết nối dây nguồn (+V, 0V) và dây tín hiệu (A, B, Z) theo sơ đồ kỹ thuật. Khuyến khích sử dụng cáp bọc kim chống nhiễu.
Bước 4: Cấu hình và vận hành: Cấp nguồn và xoay trục để kiểm tra số xung nhận được trên PLC, đối chiếu với thông số 1000 P/R để xác nhận hoạt động chính xác.

Sản phẩm sử dụng chung (isRelatedTo)

Để hệ thống vận hành đồng bộ, Encoder Autonics E40HB8 thường được kết hợp cùng:

Bộ điều khiển PLC: Tiếp nhận và xử lý tín hiệu xung để điều khiển máy.
Driver Servo/Stepper: Điều phối chuyển động động cơ dựa trên phản hồi từ encoder.
Bộ nguồn 5VDC ổn áp: Cung cấp năng lượng sạch, tránh nhiễu cho cảm biến.
Giá đỡ Encoder: Cố định thiết bị chắc chắn trong các hệ thống máy công nghiệp lớn.

Ứng dụng thực tế (PropertyValue)

Thiết bị được ứng dụng rộng rãi trong các lĩnh vực:

Máy CNC & Máy phay: Định vị chính xác vị trí dao cắt, đảm bảo sai số nhỏ nhất.
Robot công nghiệp: Kiểm soát góc quay chính xác của các khớp cánh tay robot.
Hệ thống băng tải: Đo tốc độ vận chuyển và tính toán quãng đường di chuyển của sản phẩm.
Máy in & Máy dệt: Đồng bộ hóa tốc độ giữa các trục truyền động để đảm bảo chất lượng bản in/vải.

FAQ - Những câu hỏi thường gặp

Q: Tại sao model này chỉ dùng nguồn 5VDC mà không dùng được 24VDC?
A: Đây là thiết kế mạch điện tử chuyên dụng của model E40HB8-1000-3-V-5. Nếu cấp nguồn 24V, mạch sẽ bị cháy ngay lập tức. Vui lòng liên hệ AUT VN để chọn model hỗ trợ 24V nếu cần.
Q: Tôi có thể dùng Encoder này cho trục 6mm không?
A: Không nên. Trục rỗng 8mm yêu cầu sự khít tuyệt đối để đảm bảo độ chính xác. Việc dùng ống lót (bushing) sẽ gây rung và tạo ra sai số lớn.
Q: Chỉ số IP50 có ý nghĩa gì và có chống nước không?
A: IP50 có nghĩa là chống bụi xâm nhập một phần nhưng KHÔNG chống nước. Bạn nên lắp thiết bị trong tủ điện hoặc môi trường khô ráo.
Q: Sự khác biệt giữa ngõ ra Voltage và NPN/PNP là gì?
A: Ngõ ra Voltage cung cấp mức điện áp trực tiếp, đơn giản hơn khi kết nối với một số bộ đếm tốc độ cao nhưng đòi hỏi nguồn cấp phải rất ổn định.
Q: Làm sao để xác định Encoder đang quay thuận hay quay nghịch?
A: Dựa vào thứ tự xung của pha A và pha B. Nếu pha A dẫn trước pha B là quay thuận và ngược lại.
Q: Tín hiệu pha Z (Zero) dùng để làm gì?
A: Pha Z chỉ xuất hiện một lần duy nhất trong mỗi vòng quay, dùng để xác định điểm gốc (Home) chính xác của hệ thống máy.
Q: Sản phẩm mua tại AUT VN có được bảo hành không?
A: Có, tất cả sản phẩm Autonics chính hãng tại AUT VN đều được bảo hành theo tiêu chuẩn nhà sản xuất và hỗ trợ kỹ thuật trọn đời.
Q: Tôi nên làm gì để tránh nhiễu tín hiệu cho Encoder?
A: Bạn nên sử dụng dây cáp có lớp bọc kim (shielded cable) và nối đất (grounding) đúng kỹ thuật để loại bỏ nhiễu điện từ.
Q: Tốc độ quay tối đa mà encoder này chịu được là bao nhiêu?
A: Với tần số 300kHz và 1000 xung/vòng, tốc độ lý thuyết là 18,000 RPM. Tuy nhiên, để đảm bảo tuổi thọ, nên vận hành ở mức 80% công suất.
Q: Có thể thay thế encoder hãng khác bằng Autonics E40HB8 không?
A: Có, nếu thông số kỹ thuật (trục rỗng 8mm, 1000 xung, 5VDC, Voltage output) trùng khớp hoàn toàn.
