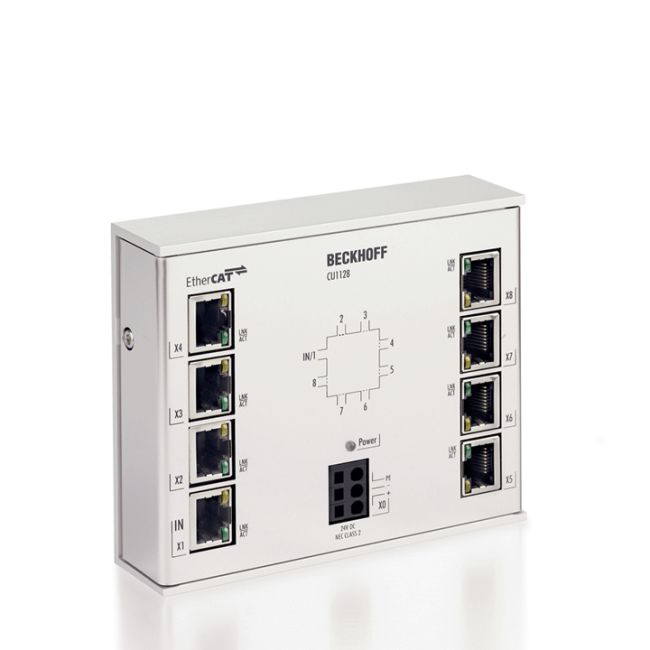

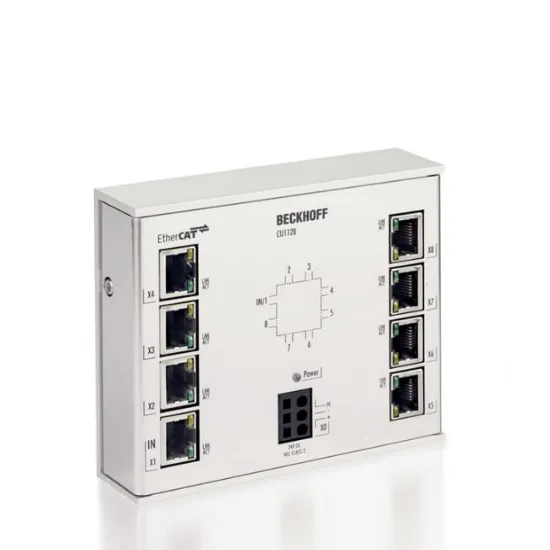

Beckhoff CU1128 | Bộ Chia EtherCAT 8 Cổng, Tốc Độ 100 Mbit/s, Bền Bỉ Công Nghiệp
- SKU: CU1128
- Hãng sản xuất: Beckhoff - Thương hiệu hàng đầu Đức về tự động hóa công nghiệp
- Chức năng chính: Bộ chia/Kết nối hạ tầng EtherCAT 8 cổng tốc độ cao
- Tốc độ truyền dữ liệu: 100 Mbit/s
- Giao diện kết nối: 8 cổng RJ45 tiêu chuẩn công nghiệp
- Nguồn cấp: 24 V DC (18…30 V DC)
- Tình trạng: Mới 100%, chính hãng
- Bảo hành: Chính hãng
- Chứng từ: CO/CQ, hóa đơn VAT đầy đủ
Beckhoff CU1128 | Giải Pháp Kết Nối Hạ Tầng EtherCAT 8 Cổng Tốc Độ Cao Cho Tự Động Hóa
Trong các hệ thống tự động hóa công nghiệp hiện đại, việc mở rộng và quản lý mạng EtherCAT một cách hiệu quả là yếu tố then chốt để đảm bảo hiệu suất và độ tin cậy. Bộ chia EtherCAT Beckhoff CU1128 chính là giải pháp lý tưởng, được thiết kế để kết nối và mở rộng hạ tầng EtherCAT một cách linh hoạt, mạnh mẽ.
Với 8 cổng RJ45 và khả năng truyền dữ liệu 100 Mbit/s, Beckhoff CU1128 đảm bảo tốc độ và độ ổn định cao cho mọi ứng dụng. Sản phẩm này không chỉ là một bộ chia thông thường mà còn là một thành phần hạ tầng vững chắc, giúp bạn tối ưu hóa bố cục cáp và mở rộng hệ thống mạng công nghiệp Beckhoff một cách dễ dàng. Hãy cùng AUT.VN khám phá chi tiết về thiết bị quan trọng này.
Điểm Nổi Bật Của Bộ Chia EtherCAT Beckhoff CU1128
- Kết Nối Linh Hoạt Với 8 Cổng RJ45: Junction EtherCAT 8 cổng CU1128 cung cấp khả năng mở rộng hệ thống đáng kể, cho phép kết nối nhiều thiết bị EtherCAT hoặc các nhánh mạng khác nhau từ một điểm duy nhất, tối ưu hóa việc đi dây và quản lý.
- Tốc Độ Truyền Dữ Liệu 100 Mbit/s: Đảm bảo thông tin được truyền tải nhanh chóng và ổn định, đáp ứng yêu cầu khắt khe của các ứng dụng tự động hóa tốc độ cao, giảm thiểu độ trễ đáng kể (chỉ khoảng 1 µs trên mỗi cổng).
- Thiết Kế Chuyên Biệt Cho Môi Trường Công Nghiệp: Với vỏ bọc chắc chắn, khả năng chịu nhiệt độ rộng (-25…+60 °C) và độ ẩm cao (95% không ngưng tụ), cùng các chứng nhận EMC và rung sốc, Beckhoff CU1128 hoạt động tin cậy trong những điều kiện khắc nghiệt nhất.
- Lắp Đặt Dễ Dàng, Không Yêu Cầu Cấu Hình: Thiết bị được thiết kế theo nguyên tắc 'Plug-and-Play', không yêu cầu cấu hình phần mềm phức tạp, giúp tiết kiệm thời gian và công sức trong quá trình triển khai.
- Nguồn Cấp 24 V DC Tiêu Chuẩn: Tương thích với nguồn điện công nghiệp phổ biến, giúp dễ dàng tích hợp vào các tủ điều khiển hiện có.
Thông Số Kỹ Thuật Chi Tiết Của Beckhoff CU1128
Dưới đây là bảng thông số kỹ thuật chi tiết của CU1128 Beckhoff, được dịch và kiểm tra cẩn thận từ nguồn chính hãng, đảm bảo độ chính xác cao:
| Thông số kỹ thuật |
CU1128 |
| Chức năng trong hệ thống EtherCAT |
Kết nối các junction EtherCAT (EtherCAT junctions) |
| Phương tiện truyền dữ liệu |
Cáp Ethernet/EtherCAT (tối thiểu Cat. 5), có vỏ bọc chống nhiễu |
| Giao diện bus |
8 x RJ45 |
| Khoảng cách giữa các trạm |
Tối đa 100 m (100BASE-TX) |
| Giao thức |
EtherCAT |
| Độ trễ |
Khoảng 1 µs trên mỗi cổng |
| Tốc độ truyền dữ liệu |
100 Mbit/s |
| Cấu hình |
Không yêu cầu |
| Nguồn cấp |
24 (18…30) V DC, kết nối 3 chân (+, -, PE) |
| Dòng tiêu thụ (24 V DC) |
Điển hình 185 mA |
| Kích thước (Rộng x Cao x Sâu) |
122 mm x 100 mm x 38 mm |
| Nhiệt độ hoạt động/lưu trữ |
-25…+60 °C / -40…+85 °C |
| Độ ẩm tương đối |
95 %, không ngưng tụ |
| Khả năng chống rung/sốc |
Phù hợp EN 60068-2-6 / EN 60068-2-27 |
| Miễn nhiễm/phát xạ EMC |
Phù hợp EN 61000-6-2 / EN 61000-6-4 |
| Cấp bảo vệ/vị trí lắp đặt |
IP 20 / Có thể thay đổi |
| Chứng nhận/dấu hiệu |
CE, UL |
Nguồn thông tin: Beckhoff Official Website
Lợi Ích Khi Sử Dụng Bộ Chia EtherCAT Beckhoff CU1128
- Mở Rộng Mạng Linh Hoạt: Dễ dàng mở rộng và tạo cấu trúc mạng hình sao (star topology) cho hệ thống EtherCAT, giúp tối ưu hóa việc phân bổ các thiết bị và module I/O.
- Hiệu Suất Cao, Độ Trễ Thấp: Đảm bảo truyền dữ liệu theo thời gian thực với độ trễ tối thiểu, cực kỳ quan trọng cho các ứng dụng điều khiển chuyển động và các quy trình đòi hỏi độ chính xác cao.
- Độ Bền Vượt Trội: Thiết kế chuẩn công nghiệp của Beckhoff CU1128 mang lại độ tin cậy và tuổi thọ cao, giảm thiểu thời gian ngừng hoạt động của hệ thống.
- Tiết Kiệm Chi Phí và Thời Gian: Việc lắp đặt đơn giản và không cần cấu hình phức tạp giúp giảm chi phí triển khai và bảo trì, đồng thời tăng tốc độ đưa hệ thống vào vận hành.
- Tương Thích Rộng Rãi: Tương thích hoàn hảo với các thiết bị và hệ thống EtherCAT khác của Beckhoff và các nhà sản xuất tuân thủ tiêu chuẩn EtherCAT, đảm bảo tính đồng bộ và hiệu quả.
Hướng Dẫn Lắp Đặt Và Vận Hành Beckhoff CU1128
Việc lắp đặt và vận hành Beckhoff CU1128 vô cùng đơn giản, phù hợp với mọi kỹ sư và kỹ thuật viên:
- Bước 1: Lắp Đặt Cơ Khí: Gắn thiết bị lên thanh DIN rail tiêu chuẩn trong tủ điện hoặc vị trí lắp đặt mong muốn. Đảm bảo vị trí thông thoáng để tản nhiệt tối ưu.
- Bước 2: Kết Nối Nguồn Cấp: Cấp nguồn 24 V DC vào các chân kết nối (+, -, PE) của CU1128. Hãy chắc chắn nguồn cấp ổn định và nằm trong dải điện áp cho phép (18-30 V DC).
- Bước 3: Kết Nối Cáp EtherCAT: Sử dụng cáp Ethernet/EtherCAT (tối thiểu Cat. 5, có vỏ bọc chống nhiễu) để kết nối các thiết bị EtherCAT hoặc các nhánh mạng với 8 cổng RJ45 trên thiết bị.
- Bước 4: Vận Hành: Khi các kết nối đã hoàn tất và nguồn được cấp, CU1128 sẽ tự động nhận diện và thiết lập kết nối EtherCAT mà không cần cấu hình phần mềm thủ công. Kiểm tra đèn LED trạng thái trên thiết bị để xác nhận hoạt động bình thường.
Sản Phẩm Thường Sử Dụng Chung Với Beckhoff CU1128
Để tối ưu hóa hệ thống tự động hóa của bạn, bộ chia EtherCAT CU1128 thường được sử dụng cùng với các sản phẩm sau:
- Bộ điều khiển EtherCAT Coupler/Controller: Như EK1100, EK1200 để tạo điểm khởi đầu cho mạng EtherCAT và kết nối với PLC hoặc IPC.
- Thiết bị đầu cuối EtherCAT Terminals (I/O Module): Các module I/O số, analog, chuyên dụng để thu thập dữ liệu và điều khiển thiết bị trường.
- Máy tính công nghiệp (Industrial PC - IPC): Để chạy các ứng dụng điều khiển phức tạp, thu thập và xử lý dữ liệu lớn.
- Drive và Motor với giao thức EtherCAT: Cho các ứng dụng điều khiển chuyển động chính xác cao.
- Cáp EtherCAT công nghiệp: Cáp Cat.5e hoặc Cat.6 được thiết kế đặc biệt cho môi trường công nghiệp để đảm bảo độ bền và hiệu suất truyền tải.
Câu Hỏi Thường Gặp (FAQ) Về Beckhoff CU1128
AUT.VN đã tổng hợp một số câu hỏi thường gặp về bộ chia EtherCAT Beckhoff CU1128 để giúp bạn hiểu rõ hơn về sản phẩm:
Q1: Bộ chia EtherCAT Beckhoff CU1128 là gì và chức năng chính của nó?
A1: Beckhoff CU1128 là một bộ chia (junction) trong hệ thống mạng EtherCAT công nghiệp. Chức năng chính của nó là mở rộng hạ tầng EtherCAT bằng cách cung cấp 8 cổng RJ45, cho phép bạn kết nối nhiều thiết bị EtherCAT hoặc các nhánh mạng con khác nhau từ một điểm, tạo ra cấu trúc mạng hình sao linh hoạt.
Q2: Ưu điểm nổi bật của CU1128 so với các giải pháp mở rộng mạng khác là gì?
A2: CU1128 Beckhoff nổi bật với tốc độ truyền dữ liệu 100 Mbit/s cùng độ trễ cực thấp (1 µs/cổng), đảm bảo hiệu suất thời gian thực. Thiết kế công nghiệp bền bỉ, khả năng chịu nhiệt độ và rung động cao, cùng việc không yêu cầu cấu hình phần mềm phức tạp là những ưu điểm vượt trội, giúp tối ưu hóa độ tin cậy và tiết kiệm thời gian triển khai.
Q3: CU1128 có dễ dàng tích hợp vào hệ thống EtherCAT hiện có không?
A3: Có, Beckhoff CU1128 được thiết kế theo nguyên tắc 'Plug-and-Play' và tuân thủ hoàn toàn tiêu chuẩn EtherCAT. Điều này giúp thiết bị dễ dàng tích hợp vào bất kỳ hệ thống EtherCAT hiện có nào mà không gặp phải các vấn đề về tương thích hay cấu hình phức tạp.
Q4: Sản phẩm này có cần cấu hình phần mềm đặc biệt không?
A4: Không. Một trong những lợi thế lớn của CU1128 là không yêu cầu bất kỳ cấu hình phần mềm nào. Khi được kết nối với nguồn điện và cáp EtherCAT, thiết bị sẽ tự động hoạt động và trở thành một phần của mạng.
Q5: Chính sách bảo hành và hỗ trợ kỹ thuật cho Beckhoff CU1128 tại AUT.VN như thế nào?
A5: Tại AUT.VN, chúng tôi cam kết cung cấp sản phẩm Beckhoff CU1128 mới 100%, chính hãng với đầy đủ chứng từ CO/CQ và hóa đơn VAT. Sản phẩm được bảo hành chính hãng theo tiêu chuẩn của Beckhoff. Đội ngũ kỹ thuật viên giàu kinh nghiệm của chúng tôi luôn sẵn sàng hỗ trợ khách hàng trong quá trình lắp đặt và vận hành.
