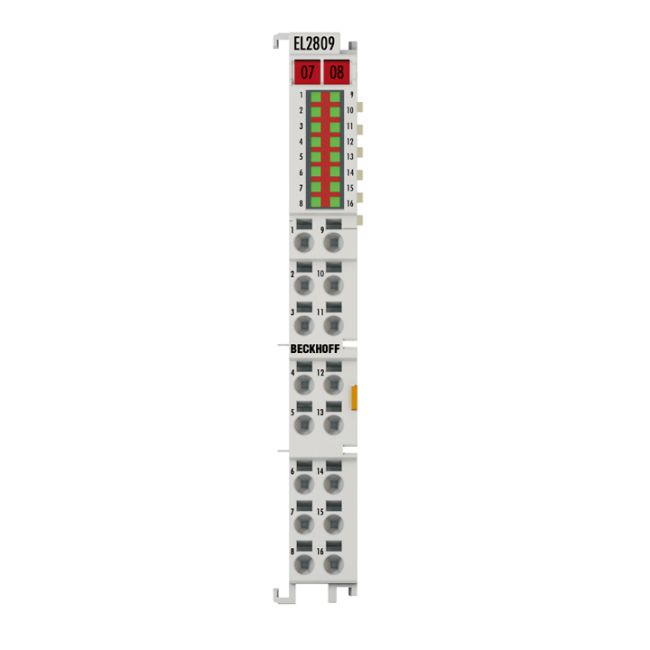

Module Đầu Ra Số Beckhoff EL2809 | 16 Kênh EtherCAT, 24V DC, 0.5A

SKU: EL2809
Thương hiệu: Beckhoff (Đức)
Loại thiết bị: Module đầu ra số (Digital Output) EtherCAT
Số lượng kênh: 16 kênh độc lập
Điện áp định mức: 24 V DC
Dòng điện tối đa: 0.5 A mỗi kênh
Tình trạng: Mới 100%, chính hãng
Bảo hành: 12 tháng tại AUT VN
Chứng từ: Đầy đủ CO/CQ, hóa đơn VAT

Mua ngay để nhận ưu đãi tốt nhất tại

nhà chế tạo: Beckhoff

SKU: EL2809

1.000 ₫

Số lượng:

Giới thiệu Module Beckhoff EL2809 - Giải pháp điều khiển đầu ra số hiệu suất cao

Trong các hệ thống tự động hóa công nghiệp hiện đại, việc tối ưu hóa không gian và tốc độ phản hồi là yếu tố sống còn. Beckhoff EL2809 là module đầu ra số (Digital Output) sử dụng giao thức EtherCAT, cung cấp tới 16 kênh đầu ra trên một thiết bị nhỏ gọn. Đây là lựa chọn lý tưởng cho các ứng dụng cần mật độ kênh cao và khả năng đồng bộ hóa cực nhanh.

Điểm nổi bật của Beckhoff EL2809

Mật độ kênh cao: 16 kênh đầu ra trên một module duy nhất giúp tiết kiệm đáng kể diện tích lắp đặt trong tủ điện.
Giao thức EtherCAT tốc độ cao: Đảm bảo tính đồng bộ và thời gian phản hồi cực thấp cho hệ thống điều khiển.
Khả năng bảo vệ vượt trội: Tích hợp tính năng bảo vệ ngắn mạch (short-circuit proof) cho từng kênh, giúp bảo vệ hệ thống khỏi các sự cố điện.
Độ bền công nghiệp: Chịu được rung động, sốc và hoạt động ổn định trong môi trường khắc nghiệt.

Lợi ích khi sử dụng sản phẩm

Tối ưu chi phí: Giảm số lượng module cần thiết nhờ số lượng kênh lớn, từ đó giảm chi phí vật tư và lắp đặt.
Dễ dàng mở rộng: Thiết kế dạng Terminal giúp việc lắp đặt trên thanh DIN rail và mở rộng hệ thống EtherCAT trở nên cực kỳ đơn giản.
Độ tin cậy tuyệt đối: Sản phẩm từ Beckhoff - thương hiệu hàng đầu thế giới về công nghệ EtherCAT, đảm bảo vận hành liên tục 24/7.

Thông số kỹ thuật chi tiết

Thông số kỹ thuật	Chi tiết EL2809
Công nghệ kết nối	1-wire
Số lượng đầu ra	16 kênh
Điện áp định mức	24 V DC (-15 %/+20 %)
Loại tải	Tải điện trở, tải cảm ứng, tải đèn
Dòng đầu ra tối đa	0.5 A (có bảo vệ ngắn mạch) mỗi kênh
Dòng ngắn mạch	Điển hình < 2 A
Bảo vệ ngược cực	Có
Năng lượng ngắt	< 150 mJ/kênh
Thời gian chuyển mạch	T_on điển hình: 60 µs, T_off điển hình: 300 µs
Dòng tiêu thụ E-bus	Điển hình 140 mA
Cách điện điện tử	500 V (E-bus/field potential)
Trọng lượng	Khoảng 70 g
Nhiệt độ vận hành	-25…+60 °C
Tiêu chuẩn bảo vệ	IP 20
Chứng nhận	CE, UL, ATEX, DNV GL, IECEx, cFMus

Hướng dẫn sử dụng và Ứng dụng

Ứng dụng: EL2809 thường được dùng để điều khiển các cơ cấu chấp hành như van điện từ (solenoid valves), rơ-le, đèn tín hiệu, hoặc các tải số khác trong các dây chuyền sản xuất tự động, hệ thống đóng gói và robot công nghiệp.

Hướng dẫn lắp đặt: Sản phẩm được lắp đặt trực tiếp trên thanh Terminal của Beckhoff. Kết nối nguồn 24V DC vào các đầu nối tương ứng và cấu hình thiết bị thông qua phần mềm TwinCAT dựa trên cấu trúc EtherCAT của hệ thống.

Sản phẩm tương thích: EL2809 sử dụng chung hệ sinh thái với các dòng EtherCAT Terminals khác của Beckhoff và các bộ điều khiển (Controller) hỗ trợ giao thức EtherCAT.
