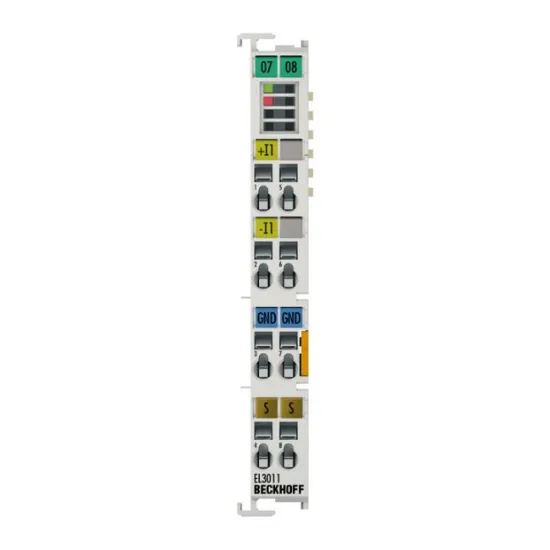

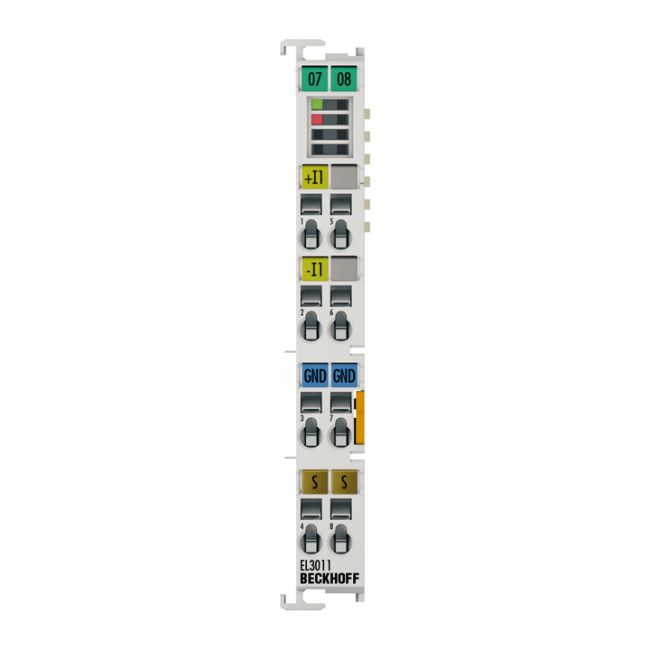

EL3011 Beckhoff | EtherCAT Terminal Analog Input 1-Channel 0-20mA | AUT VN

SKU: EL3011
Hãng sản xuất: Beckhoff
Loại thiết bị: EtherCAT Terminal (Analog Input)
Số kênh: 1 kênh (Differential)
Dải tín hiệu: 0…20 mA
Độ phân giải: 12 bit
Tình trạng: Mới 100%, chính hãng
Bảo hành: 12 tháng chính hãng tại AUT VN
Chứng từ: Đầy đủ CO/CQ, hóa đơn VAT theo yêu cầu

nhà chế tạo: Beckhoff

SKU: EL3011

1.000 ₫

Số lượng:

Giới thiệu về Beckhoff EL3011

EL3011 là module đầu vào analog (Analog Input Terminal) cao cấp thuộc hệ sinh thái EtherCAT của hãng Beckhoff. Được thiết kế chuyên dụng để thu thập tín hiệu dòng điện (current) với độ chính xác cao, EL3011 là giải pháp hoàn hảo cho các hệ thống điều khiển tự động hóa công nghiệp cần sự ổn định và phản hồi nhanh chóng.

Điểm nổi bật của sản phẩm

Độ chính xác cao: Với độ phân giải 12 bit, EL3011 đảm bảo việc chuyển đổi tín hiệu analog sang kỹ thuật số cực kỳ chi tiết, giảm thiểu sai số trong quá trình đo lường.
Công nghệ Differential: Sử dụng đầu vào vi sai (differential input) giúp loại bỏ nhiễu điện từ, đảm bảo tín hiệu thu được luôn sạch và chính xác ngay cả trong môi trường công nghiệp khắc nghiệt.
Tốc độ xử lý nhanh: Thời gian chuyển đổi mặc định chỉ 0.625 ms, giúp hệ thống phản ứng tức thời với các thay đổi của cảm biến.
Bộ lọc tích hợp: Hỗ trợ các bộ lọc FIR/IIR có thể kích hoạt, giúp tối ưu hóa tín hiệu đầu vào.

Lợi ích khi sử dụng EL3011 trong hệ thống của bạn

Tối ưu hóa hiệu suất: Tích hợp mượt mà vào mạng EtherCAT, giúp giảm độ trễ và tăng tính đồng bộ cho toàn bộ hệ thống điều khiển.
Độ tin cậy tuyệt đối: Sản phẩm đạt các tiêu chuẩn quốc tế về chống nhiễu EMC và khả năng chịu rung sốc, giúp kéo dài tuổi thọ thiết bị.
Tiết kiệm không gian: Thiết kế dạng terminal nhỏ gọn, dễ dàng lắp đặt trên thanh DIN rail, giúp tối ưu diện tích tủ điện.

Hướng dẫn ứng dụng và sử dụng

Ứng dụng: EL3011 thường được sử dụng để kết nối với các cảm biến dòng điện trong công nghiệp như: cảm biến áp suất, cảm biến lưu lượng, cảm biến nhiệt độ (loại dùng dòng 4-20mA hoặc 0-20mA), và các thiết bị đo lường tín hiệu dòng điện khác.

Hướng dẫn sử dụng: Kết nối module EL3011 vào hệ thống EtherCAT (thông qua Coupler hoặc các Terminal khác). Đấu nối tín hiệu cảm biến vào các cổng đầu vào vi sai. Cấu hình thông số qua phần mềm TwinCAT để thiết lập bộ lọc và giới hạn giá trị (limit value monitoring).

Thông số kỹ thuật chi tiết

Thông số kỹ thuật	Giá trị chi tiết
Số kênh đầu vào	1 kênh (vi sai - differential)
Nguồn cấp	Qua E-bus
Loại tín hiệu	Vi sai (Differential)
Dòng tín hiệu	0…20 mA
Điện trở nội (typ.)	85 Ω + điện áp diode
Tần số giới hạn bộ lọc đầu vào	1 kHz
Điện áp chế độ chung (Ucm) cực đại	10 V
Thời gian chuyển đổi	Mặc định 0.625 ms (có thể cấu hình)
Độ phân giải	12 bit (hiển thị 16 bit bao gồm cả dấu)
Sai số đo lường	< ±0.3 % (so với giá trị toàn thang đo)
Khả năng chịu điện áp xung	35 V DC
Cách ly điện	500 V (E-bus/điện áp tín hiệu)
Tiêu thụ dòng điện E-bus (typ.)	130 mA
Độ rộng bit trong Process Image	Đầu vào: 4 byte
Tính năng đặc biệt	Bộ lọc FIR/IIR có thể kích hoạt, giám sát giá trị giới hạn
Trọng lượng	Khoảng 55 g
Nhiệt độ vận hành/lưu trữ	-25…+60 °C / -40…+85 °C
Độ ẩm tương đối	95 %, không ngưng tụ
Khả năng chống rung/sốc	Tuân thủ tiêu chuẩn EN 60068-2-6/EN 60068-2-27
Khả năng chống nhiễu EMC	Tuân thủ tiêu chuẩn EN 61000-6-2/EN 61000-6-4
Cấp bảo vệ/Vị trí lắp đặt	IP 20/Lắp đặt linh hoạt
Chứng chỉ phê duyệt	CE, UL, ATEX (II 3 G Ex nA IIC T4 Gc)

Sản phẩm tương thích

EL3011 hoạt động hoàn hảo khi kết hợp cùng các dòng sản phẩm sau:

Các bộ EtherCAT Coupler của Beckhoff (ví dụ: EK1100).
Các module EtherCAT Terminal khác của Beckhoff (dòng ESxxxx).
Hệ thống điều khiển PLC Beckhoff chạy phần mềm TwinCAT.
