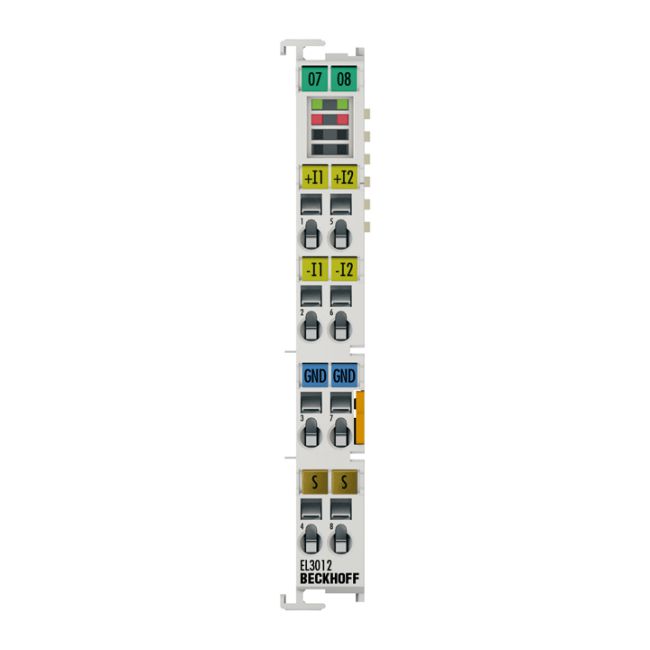

Beckhoff EL3012 | Module Analog Input 2 Kênh (0…20 mA) EtherCAT Terminal

Thương hiệu: Beckhoff (Đức)
Chức năng: Đầu vào Analog 2 kênh, tín hiệu dòng điện 0…20 mA
Độ phân giải: 12 bit, tín hiệu vi sai (differential)
Chuẩn giao tiếp: EtherCAT Terminal
Cam kết: Hàng mới 100%, đầy đủ CO/CQ, hóa đơn VAT
Bảo hành: Chính hãng 12 tháng

Mua ngay tại:

nhà chế tạo: Beckhoff

SKU: EL3012

1.000 ₫

Số lượng:

Giới thiệu về Beckhoff EL3012

Beckhoff EL3012 là một module đầu vào analog (Analog Input Terminal) hiệu suất cao thuộc hệ sinh thái EtherCAT. Thiết bị được thiết kế để thu thập tín hiệu dòng điện từ 0 đến 20 mA với độ chính xác cao, phục vụ cho các hệ thống điều khiển tự động hóa công nghiệp hiện đại. Với khả năng xử lý tín hiệu vi sai, EL3012 đảm bảo tính ổn định tuyệt đối ngay cả trong môi trường nhiễu điện từ nặng.

Điểm nổi bật của sản phẩm

Thu thập dữ liệu chính xác: Độ phân giải 12 bit giúp chuyển đổi tín hiệu analog sang digital một cách chi tiết và chính xác.
Chống nhiễu vượt trội: Sử dụng công nghệ đầu vào vi sai (differential input), giúp loại bỏ nhiễu chế độ chung, tăng cường độ tin cậy cho dữ liệu truyền về PLC.
Tích hợp linh hoạt: Tương thích hoàn toàn với chuẩn EtherCAT, cho phép lắp đặt nhanh chóng trên các hệ thống coupler của Beckhoff.
Bộ lọc thông minh: Tích hợp các bộ lọc FIR/IIR có thể kích hoạt, giúp làm mượt tín hiệu và loại bỏ các xung nhiễu tần số cao.

Lợi ích khi sử dụng EL3012

Tối ưu hóa vận hành: Giảm thiểu sai số trong đo lường, giúp quy trình sản xuất vận hành chính xác hơn.
Tiết kiệm không gian: Thiết kế dạng terminal nhỏ gọn, dễ dàng mở rộng hệ thống mà không tốn diện tích tủ điện.
Độ bền công nghiệp: Đạt các chứng chỉ khắt khe như CE, UL và ATEX, đảm bảo an toàn ngay cả trong môi trường cháy nổ.

Hướng dẫn sử dụng và Ứng dụng

Ứng dụng: EL3012 thường được sử dụng để đọc tín hiệu từ các cảm biến đo áp suất, cảm biến lưu lượng, cảm biến mức chất lỏng hoặc các bộ truyền đổi tín hiệu (transmitter) xuất ra dòng điện 0-20mA.

Cách lắp đặt: Gắn module vào bên phải của EtherCAT Coupler (ví dụ: EK1100) và kết nối dây tín hiệu từ cảm biến vào các chân đầu vào vi sai theo sơ đồ đấu nối của hãng.

Thông số kỹ thuật chi tiết

Thông số kỹ thuật	Chi tiết (EL3012 / ES3012)
Số kênh đầu vào	2 (Vi sai - Differential)
Nguồn cấp	Thông qua E-bus
Công nghệ	Đầu vào vi sai
Loại tín hiệu	Vi sai (Differential)
Dòng tín hiệu	0…20 mA
Điện trở trong	Điển hình 85 Ω + điện áp diode
Tần số giới hạn bộ lọc đầu vào	1 kHz
Điện áp chế độ chung U_CM	Tối đa 10 V
Thời gian chuyển đổi	0.625 ms (mặc định, có thể cấu hình, multiplex)
Độ phân giải	12 bit (hiển thị 16 bit bao gồm dấu)
Sai số đo lường	< ±0.3 % (so với giá trị toàn thang)
Khả năng chịu điện áp xung	35 V DC
Cách ly điện	500 V (E-bus/điện áp tín hiệu)
Tiêu thụ dòng điện E-bus	Điển hình 130 mA
Độ rộng bit trong ảnh tiến trình	Đầu vào: 8 byte
Tính năng đặc biệt	Bộ lọc FIR/IIR có thể kích hoạt, giám sát giá trị giới hạn
Trọng lượng	Khoảng 55 g
Nhiệt độ vận hành/lưu trữ	-25…+60 °C / -40…+85 °C
Độ ẩm tương đối	95 %, không ngưng tụ
Tiêu chuẩn bảo vệ/Vị trí lắp đặt	IP 20 / Tùy chọn
Chứng nhận	CE, UL, ATEX
Ký hiệu chống cháy nổ (Ex)	II 3 G Ex nA IIC T4 Gc

Sản phẩm sử dụng chung

Để vận hành EL3012, bạn cần sử dụng kết hợp với các sản phẩm sau:

EtherCAT Coupler: EK1100, EK1110 (Thiết bị kết nối hệ thống).
Phần mềm điều khiển: TwinCAT 2 hoặc TwinCAT 3.
Phụ kiện: Các đầu nối dây (plug-in wiring) cho dòng ESxxxx.
