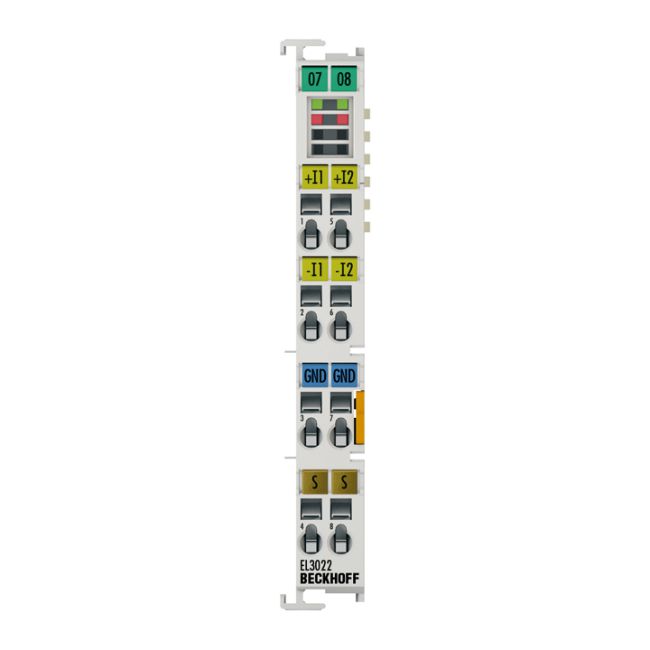

Beckhoff EL3022 | EtherCAT Terminal 2 Kênh Analog Input (4…20 mA, 12-bit)

**Thương hiệu:** Beckhoff
**Model:** EL3022
**Loại thiết bị:** EtherCAT Terminal - Module đầu vào Analog
**Số kênh:** 2 kênh (Differential)
**Dải dòng điện:** 4…20 mA
**Độ phân giải:** 12 bit
**Tình trạng:** Mới 100%
**Bảo hành:** Chính hãng tại AUT VN
**Chứng từ:** CO/CQ đầy đủ, hóa đơn VAT

nhà chế tạo: Beckhoff

SKU: EL3022

1.000 ₫

Số lượng:

Giới thiệu về Beckhoff EL3022 EtherCAT Terminal

Trong các hệ thống tự động hóa công nghiệp hiện đại, việc thu thập tín hiệu chính xác từ các cảm biến là yếu tố then chốt. Beckhoff EL3022 là module EtherCAT Terminal chuyên dụng với 2 kênh đầu vào Analog (dòng điện 4…20 mA), được thiết kế để mang lại độ chính xác cao và khả năng chống nhiễu vượt trội thông qua công nghệ đầu vào vi sai (differential input).

Sản phẩm này là giải pháp hoàn hảo để kết nối các cảm biến áp suất, lưu lượng, hoặc nhiệt độ trực tiếp vào hệ thống điều khiển EtherCAT của Beckhoff, giúp tối ưu hóa quá trình giám sát và điều khiển quy trình sản xuất.

Điểm nổi bật của sản phẩm

Độ chính xác cao: Với độ phân giải 12-bit, EL3022 đảm bảo dữ liệu thu thập được từ cảm biến luôn trung thực và ổn định.
Khả năng chống nhiễu ưu việt: Sử dụng công nghệ đầu vào vi sai (differential) giúp loại bỏ nhiễu điện từ (EMI) trong môi trường công nghiệp khắc nghiệt.
Tích hợp bộ lọc thông minh: Hỗ trợ các bộ lọc FIR/IIR có thể kích hoạt, giúp làm mịn tín hiệu và loại bỏ các dao động không mong muốn.
Thiết kế nhỏ gọn: Tối ưu không gian lắp đặt trên thanh DIN rail, dễ dàng mở rộng hệ thống thông qua bus E-bus.

Lợi ích khi sử dụng Beckhoff EL3022

Tối ưu hóa hiệu suất: Thời gian chuyển đổi nhanh (mặc định 0.625 ms) giúp hệ thống phản ứng tức thì với các thay đổi của quy trình.
Độ tin cậy tuyệt đối: Đáp ứng các tiêu chuẩn khắt khe về EMC và chống rung/va đập theo tiêu chuẩn quốc tế.
Dễ dàng triển khai: Khả năng giám sát giá trị giới hạn (limit value monitoring) giúp cảnh báo sớm các sự cố trong dây chuyền.

Thông số kỹ thuật chi tiết

Thông số kỹ thuật	Giá trị chi tiết
Số kênh đầu vào	2 kênh (vi sai - differential)
Nguồn cấp	Thông qua E-bus
Công nghệ đầu vào	Đầu vào vi sai (Differential)
Loại tín hiệu	Dòng điện 4…20 mA
Điện trở trong (typ.)	85 Ω + điện áp diode
Tần số giới hạn bộ lọc đầu vào	1 kHz
Điện áp chế độ chung (Ucm) cực đại	10 V
Thời gian chuyển đổi	0.625 ms (mặc định), có thể cấu hình
Độ phân giải	12 bit (trình diễn 16 bit bao gồm cả dấu)
Sai số đo lường	< ±0.3 % (so với giá trị toàn thang)
Điện áp cách ly	500 V (E-bus/điện áp tín hiệu)
Dòng tiêu thụ E-bus (typ.)	130 mA
Tính năng đặc biệt	Bộ lọc FIR/IIR, giám sát giá trị giới hạn
Nhiệt độ vận hành	-25…+60 °C
Tiêu chuẩn bảo vệ	IP 20
Chứng chỉ	CE, UL, ATEX (II 3 G Ex nA IIC T4 Gc)

Ứng dụng và Khả năng tương thích

Ứng dụng: EL3022 được sử dụng rộng rãi trong các hệ thống đo lường công nghiệp như: giám sát lưu lượng chất lỏng, kiểm soát áp suất khí nén, đo mức bồn chứa thông qua các cảm biến 4-20mA.

Sản phẩm tương thích: Thiết bị hoạt động hoàn hảo trong hệ sinh thái EtherCAT của Beckhoff và có thể kết nối dễ dàng với các loại đầu nối dây (wiring terminals) dòng ESxxxx để tối ưu hóa việc lắp đặt dây tín hiệu.
