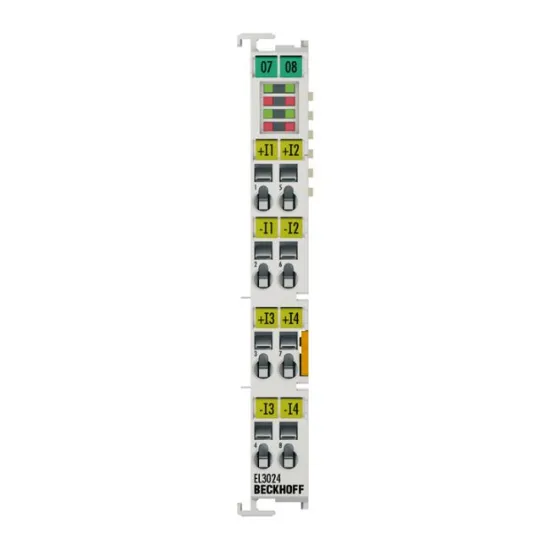

EL3024 Beckhoff | Module Đầu Vào Analog 4 Kênh (4-20mA, 12-bit) EtherCAT
- Thương hiệu: Beckhoff
- Model: EL3024
- Loại thiết bị: EtherCAT Terminal (Analog Input Module)
- Số kênh: 4 kênh đầu vào vi sai (differential)
- Tín hiệu đầu vào: Dòng điện 4…20 mA
- Độ phân giải: 12 bit
- Chất lượng: Mới 100% chính hãng
- Chứng từ: Đầy đủ CO/CQ, hóa đơn VAT
- Bảo hành: Chính hãng tại AUT VN
Giới thiệu về Module EtherCAT EL3024 Beckhoff
Trong các hệ thống tự động hóa công nghiệp hiện đại, việc thu thập tín hiệu cảm biến chính xác là yếu tố sống còn. EL3024 Beckhoff là module đầu vào analog chuyên dụng, được thiết kế để kết nối trực tiếp với mạng EtherCAT. Với khả năng xử lý 4 kênh dòng điện (4-20 mA) cùng độ phân giải 12-bit, EL3024 giúp chuyển đổi các tín hiệu vật lý từ cảm biến thành dữ liệu số chính xác, phục vụ cho quá trình điều khiển và giám sát hệ thống.
Điểm nổi bật của EL3024
- Tối ưu hóa mật độ kênh: Với 4 kênh đầu vào trên một module nhỏ gọn, EL3024 giúp tiết kiệm không gian trong tủ điện và giảm chi phí lắp đặt.
- Công nghệ vi sai (Differential): Giúp loại bỏ nhiễu điện từ, đảm bảo tín hiệu đầu vào luôn ổn định và chính xác ngay cả trong môi trường công nghiệp khắc nghiệt.
- Tốc độ phản hồi cao: Thời gian chuyển đổi linh hoạt (mặc định 0.625 ms) giúp hệ thống phản ứng tức thời với các thay đổi của quy trình.
- Tương thích hoàn hảo: Hoạt động mượt mà trong hệ sinh thái EtherCAT của Beckhoff, dễ dàng cấu hình và tích hợp.
Lợi ích khi sử dụng sản phẩm tại AUT VN
Việc đầu tư vào EL3024 Beckhoff không chỉ mang lại độ chính xác cao cho hệ thống đo lường mà còn đảm bảo tính ổn định lâu dài. Sản phẩm giúp giảm thiểu sai số trong quá trình vận hành, từ đó tối ưu hóa hiệu suất sản xuất và giảm chi phí bảo trì. Tại AUT VN, chúng tôi cam kết cung cấp thiết bị chính hãng với đầy đủ chứng từ CO/CQ, giúp quý khách hàng hoàn toàn yên tâm về nguồn gốc và chất lượng.
Thông số kỹ thuật chi tiết
| Thông số kỹ thuật | Giá trị chi tiết |
|---|
| Số lượng đầu vào | 4 kênh (vi sai) |
| Nguồn cấp | Qua E-bus |
| Công nghệ | Đầu vào vi sai (Differential input) |
| Loại tín hiệu | Vi sai |
| Dòng tín hiệu | 4…20 mA |
| Điện trở nội (typ.) | 85 Ω + điện áp diode |
| Tần số giới hạn bộ lọc đầu vào | 1 kHz |
| Điện áp chế độ chung (Ucm) | Tối đa 10 V |
| Thời gian chuyển đổi | Mặc định 0.625 ms (có thể cấu hình, đa hợp) |
| Độ phân giải | 12 bit (hiển thị 16 bit bao gồm cả dấu) |
| Sai số đo lường | < ±0.3 % (so với giá trị thang đo đầy đủ) |
| Khả năng chịu điện áp đột biến | 35 V DC |
| Cách ly điện | 500 V (E-bus/điện áp tín hiệu) |
| Dòng tiêu thụ E-bus (typ.) | 130 mA |
| Độ rộng bit trong Process Image | Đầu vào: 16 byte |
| Tính năng đặc biệt | Hỗ trợ bộ lọc FIR/IIR, giám sát giá trị giới hạn |
| Nhiệt độ vận hành/lưu trữ | -25…+60 °C / -40…+85 °C |
| Độ ẩm tương đối | 95 %, không ngưng tụ |
| Tiêu chuẩn chống rung/va đập | Tuân thủ EN 60068-2-6/EN 60068-2-27 |
| Khả năng miễn nhiễm/phát xạ EMC | Tuân thủ EN 61000-6-2/EN 61000-6-4 |
| Cấp bảo vệ/Vị trí lắp đặt | IP 20 / Linh hoạt |
| Kết nối dây | Dùng cho tất cả các terminal dòng ESxxxx |
| Chứng nhận | CE, UL, ATEX (II 3 G Ex nA IIC T4 Gc) |
Hướng dẫn sử dụng và Ứng dụng
Ứng dụng: Sản phẩm lý tưởng để giám sát áp suất, lưu lượng, nhiệt độ hoặc các tín hiệu dòng điện khác từ cảm biến công nghiệp trong các hệ thống điều khiển PLC Beckhoff.
Hướng dẫn lắp đặt: Module được thiết nối trực tiếp vào thanh bus EtherCAT (E-bus). Lưu ý sử dụng các dây bọc kim chống nhiễu để tận dụng tối đa công nghệ đầu vào vi sai. Để đảm bảo kết nối linh hoạt, có thể sử dụng kết hợp với các dòng module đấu nối pluggable wiring của Beckhoff (ESxxxx).
Sản phẩm tương thích/liên quan
EL3024 có thể sử dụng chung và kết hợp hoàn hảo với các dòng terminal khác của Beckhoff như: các module Digital Input/Output, các module Analog Output, và các bộ điều khiển EtherCAT Master để tạo thành một hệ thống hoàn chỉnh.
