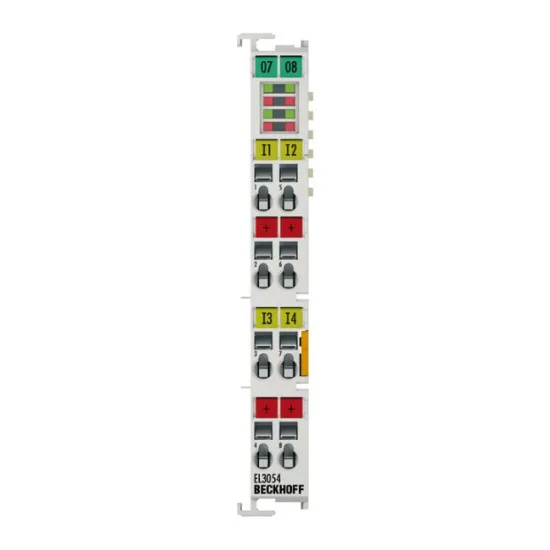

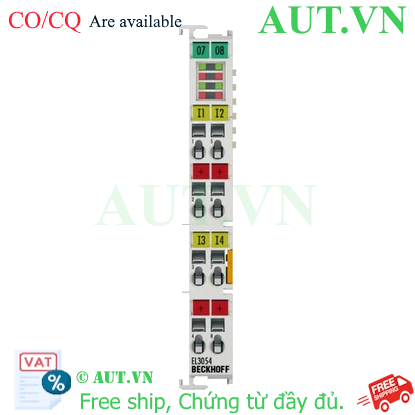

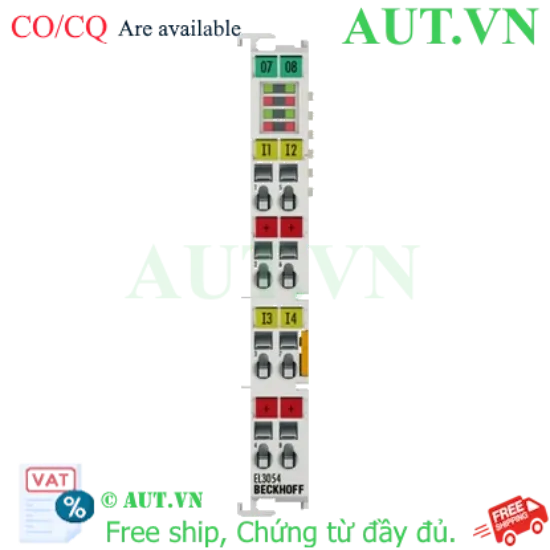

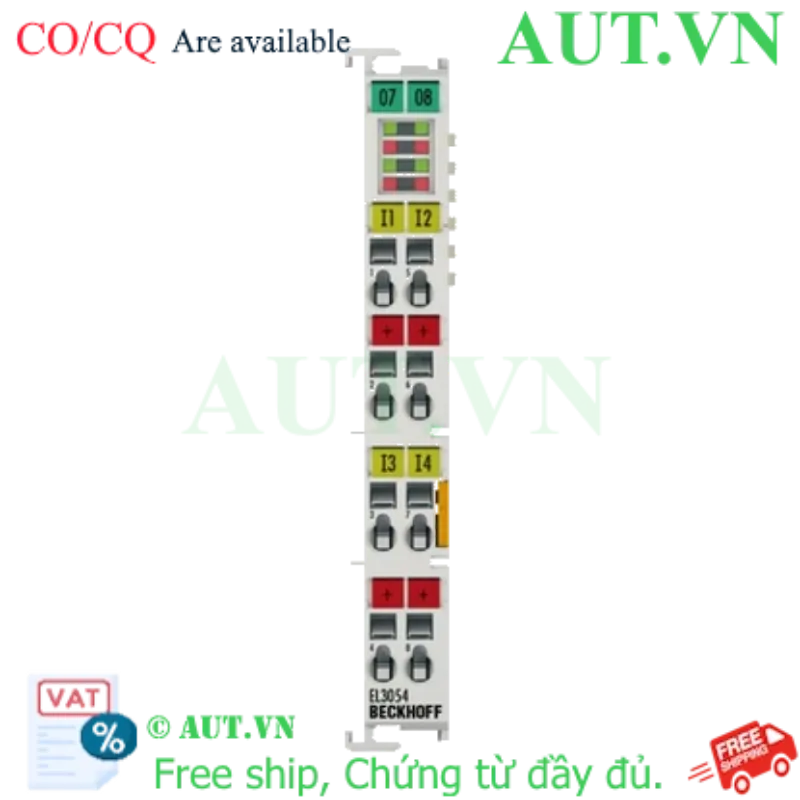

Beckhoff EL3054 | EtherCAT Terminal Analog Input 4 Kênh (4-20mA)
- Model: EL3054 (Beckhoff)
- Loại thiết bị: EtherCAT Terminal (Analog Input)
- Số kênh: 4 kênh (Single-ended)
- Tín hiệu: Dòng điện 4…20 mA
- Độ phân giải: 12 bit
- Tình trạng: Mới 100%, chính hãng Beckhoff
- Bảo hành: Chính hãng 12 tháng tại AUT VN
- Chứng từ: Đầy đủ CO/CQ, hóa đơn VAT
Giới thiệu về Beckhoff EL3054
EL3054 là module đầu vào analog (Analog Input Terminal) hiệu suất cao thuộc hệ sinh thái EtherCAT của Beckhoff. Với thiết kế 4 kênh chuyên dụng cho tín hiệu dòng điện 4…20 mA, sản phẩm này là giải pháp tối ưu để thu thập dữ liệu chính xác từ các cảm biến công nghiệp trong các hệ thống tự động hóa hiện đại.
Điểm nổi bật của sản phẩm
- Khả năng thu thập đa kênh: Tích hợp 4 kênh đầu vào single-ended trên một module nhỏ gọn, giúp tiết kiệm diện tích tủ điện.
- Độ chính xác cao: Độ phân giải 12-bit cùng khả năng lọc tín hiệu (FIR/IIR) giúp loại bỏ nhiễu, đảm bảo dữ liệu thu thập được luôn ổn định.
- Tốc độ phản hồi nhanh: Thời gian chuyển đổi linh hoạt, đáp ứng tốt các ứng dụng cần giám sát thời gian thực.
- Tính linh hoạt cao: Dễ dàng cấu hình và tích hợp vào hệ thống EtherCAT mà không cần cài đặt địa chỉ phức tạp.
Lợi ích khi sử dụng EL3054
Việc sử dụng EL3054 giúp doanh nghiệp tối ưu hóa chi phí đầu tư nhờ giảm số lượng module cần thiết. Nhờ công nghệ EtherCAT, tốc độ truyền dữ liệu cực nhanh giúp hệ thống điều khiển phản ứng tức thì với các thay đổi từ cảm biến, từ đó nâng cao hiệu suất vận hành và giảm thiểu rủi ro dừng máy ngoài ý muốn.
Thông số kỹ thuật chi tiết
| Thông số kỹ thuật | Chi tiết (EL3054) |
|---|
| Số kênh đầu vào | 4 kênh (Single-ended) |
| Loại tín hiệu | Single-ended |
| Dòng tín hiệu | 4…20 mA |
| Điện trở nội (typ.) | 85 Ω |
| Tần số giới hạn bộ lọc đầu vào | 1 kHz |
| Độ bền điện môi (max.) | 30 V |
| Thời gian chuyển đổi | Mặc định 0.625 ms (có thể cấu hình, multiplex) |
| Độ phân giải | 12 bit (Hiển thị 16 bit bao gồm cả dấu) |
| Sai số đo lường | < ±0.3 % (so với giá trị toàn thang) |
| Cách ly điện | 500 V (E-bus/điện áp tín hiệu) |
| Tiêu thụ dòng điện E-bus | typ. 130 mA |
| Độ rộng bit trong Process Image | Đầu vào: 16 byte |
| Tính năng đặc biệt | Bộ lọc FIR/IIR có thể kích hoạt, giám sát giá trị giới hạn |
| Nhiệt độ hoạt động/lưu trữ | -25…+60 °C / -40…+85 °C |
| Cấp bảo vệ/Vị trí lắp đặt | IP 20 / Linh hoạt |
| Chứng nhận | CE, UL, ATEX (II 3 G Ex nA IIC T4 Gc) |
Ứng dụng và Khả năng tương thích
Ứng dụng: EL3054 thường được sử dụng trong các hệ thống đo lường dòng điện cảm biến áp suất, cảm biến lưu lượng, hoặc các thiết bị đo lường công nghiệp sử dụng chuẩn tín hiệu 4-20mA.
Sản phẩm sử dụng chung: Để hoạt động trong hệ thống EtherCAT, EL3054 cần kết hợp với các thiết bị như:
- Coupler EtherCAT (Ví dụ: EK1100, EK1501)
- Các module đầu ra hoặc module logic khác của Beckhoff để hoàn thiện vòng lặp điều khiển.
Quý khách hàng cần tư vấn kỹ thuật chuyên sâu, vui lòng liên hệ AUT VN để được hỗ trợ nhanh nhất.
