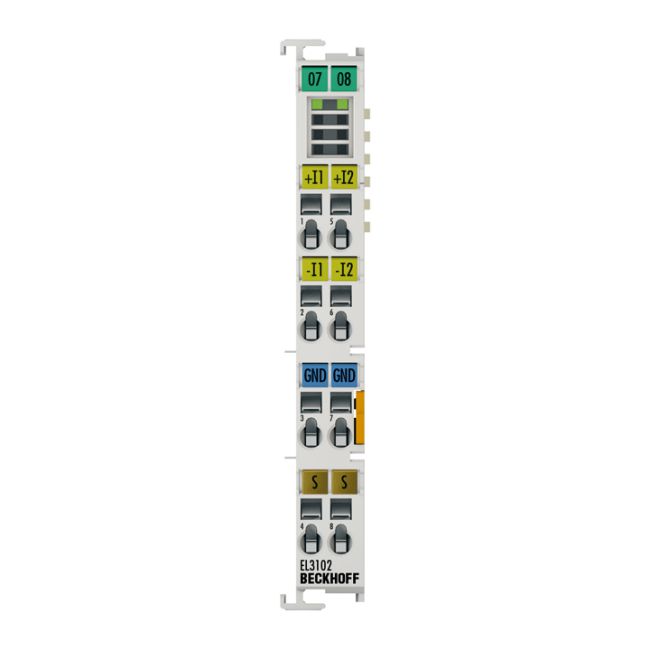

Module Analog Input Beckhoff EL3102 | 2 Kênh, ±10V, 16-bit | AUT VN
- **SKU:** EL3102
- **Hãng sản xuất:** Beckhoff
- **Loại sản phẩm:** EtherCAT Terminal - Module đầu vào Analog
- **Số kênh:** 2 kênh (tín hiệu vi sai - differential)
- **Dải điện áp:** ±10 V
- **Độ phân giải:** 16 bit
- **Tình trạng:** Mới 100%, chính hãng
- **Chế độ bảo hành:** Bảo hành chính hãng tại AUT VN
- **Chứng từ:** Đầy đủ CO/CQ, hóa đơn VAT
Giới thiệu về Module Beckhoff EL3102
Trong các hệ thống tự động hóa công nghiệp hiện đại, việc thu thập dữ liệu chính xác từ các cảm biến là yếu tố sống còn. Module Analog Input Beckhoff EL3102 là giải pháp chuyên dụng thuộc dòng EtherCAT Terminal, cho phép chuyển đổi các tín hiệu điện áp analog sang tín hiệu số với độ chính xác cực cao. Với thiết kế 2 kênh vi sai (differential), EL3102 giúp loại bỏ nhiễu điện từ, đảm bảo tín hiệu thu được luôn ổn định và tin cậy.
Điểm nổi bật của sản phẩm
- **Độ phân giải cao 16-bit:** Cung cấp khả năng phân tách tín hiệu chi tiết, giúp kiểm soát các quá trình đòi hỏi sự tinh vi.
- **Tốc độ chuyển đổi cực nhanh:** Thời gian chuyển đổi chỉ khoảng 60 µs (chế độ nhanh ~ 40 µs), phù hợp cho các ứng dụng điều khiển tốc độ cao.
- **Công nghệ vi sai (Differential):** Tối ưu hóa việc chống nhiễu, cực kỳ quan trọng trong môi trường công nghiệp có nhiều thiết bị điện lực.
- **Tích hợp bộ lọc FIR/IIR:** Cho phép người dùng chủ động tùy chỉnh lọc tín hiệu để đạt được độ mượt mà mong muốn.
Lợi ích khi sử dụng EL3102 trong hệ thống của bạn
Việc trang bị EL3102 không chỉ giúp nâng cao độ chính xác của hệ thống điều khiển mà còn giúp tối ưu hóa chi phí vận hành. Nhờ khả năng tích hợp trực tiếp vào mạng EtherCAT, bạn có thể dễ dàng quản lý dữ liệu qua các phần mềm điều khiển chuẩn, giảm thiểu đáng kể thời gian cấu hình và lắp đặt. Sản phẩm lý tưởng để đo lường áp suất, nhiệt độ hoặc vị trí thông qua các cảm biến analog trong các dây chuyền sản xuất tự động.
Thông số kỹ thuật chi tiết
| Thông số kỹ thuật | Giá trị chi tiết |
|---|
| Số kênh đầu vào | 2 kênh (vi sai) |
| Nguồn cấp | Qua E-bus |
| Công nghệ đầu vào | Đầu vào vi sai (differential) |
| Loại tín hiệu | Vi sai |
| Dải điện áp tín hiệu | -10…+10 V |
| Độ chính xác đồng hồ phân tán (Distributed Clocks) | Có (Độ chính xác << 1 µs) |
| Trở kháng đầu vào | > 200 kΩ |
| Tần số giới hạn bộ lọc đầu vào | 5 kHz |
| Điện áp chế độ chung (Ucm) | Tối đa 35 V (so với GND nội bộ) |
| Thời gian chuyển đổi | ~ 60 µs (chế độ nhanh ~ 40 µs) |
| Độ phân giải | 16 bit (bao gồm cả dấu) |
| Sai số đo lường | < ±0.3 % (so với giá trị thang đo đầy đủ) |
| Cách ly điện | 500 V (E-bus/điện áp tín hiệu) |
| Dòng tiêu thụ E-bus | Điển hình 170 mA |
| Độ rộng bit trong Process Image | Đầu vào: 8 byte |
| Tính năng đặc biệt | Process image tiêu chuẩn và nhỏ gọn, có thể chuyển đổi cách hiển thị dữ liệu đo, kích hoạt bộ lọc FIR/IIR, giám sát giá trị giới hạn |
| Nhiệt độ vận hành/lưu trữ | -25…+60 °C / -40…+85 °C |
| Cấp bảo vệ / Vị trí lắp đặt | IP 20 / Linh hoạt |
| Chứng chỉ phê duyệt | CE, UL, ATEX (Ex marking: II 3 G Ex nA IIC T4 Gc) |
Ứng dụng và Khả năng tương thích
Ứng dụng: Sản phẩm được ứng dụng rộng rãi trong việc thu thập dữ liệu cảm biến điện áp, kiểm soát áp suất, dòng chảy và các hệ thống đo lường chính xác trong nhà máy thông minh.
Khả năng tương thích: EL3102 hoạt động hoàn hảo trong hệ sinh thái Beckhoff, sử dụng chung với các bộ ghép nối (Couplers) như EK1100, các module EtherCAT khác của Beckhoff và tương thích với các chuẩn giao tiếp EtherCAT quốc tế.
