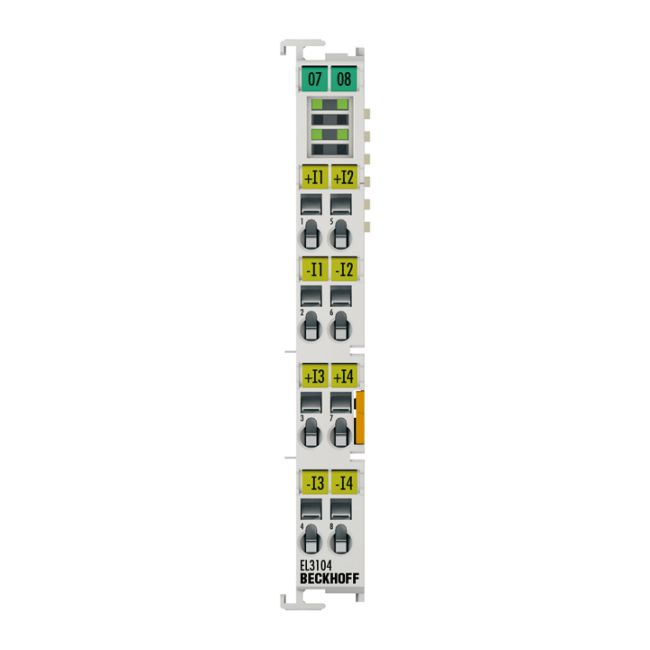

Module Beckhoff EL3104 | EtherCAT Terminal 4 Kênh Analog Input (±10V, 16-bit)

Thương hiệu: Beckhoff
Model: EL3104
Loại thiết bị: EtherCAT Terminal (Analog Input)
Số kênh: 4 kênh vi sai (Differential)
Dải điện áp: ±10 V
Độ phân giải: 16 bit
Tình trạng: Mới 100%
Bảo hành: Chính hãng tại AUT VN
Chứng từ: Đầy đủ CO/CQ, hóa đơn VAT

nhà chế tạo: Beckhoff

SKU: EL3104

1.000 ₫

Số lượng:

Giới thiệu về Module Beckhoff EL3104

Beckhoff EL3104 là module đầu vào Analog (Analog Input Terminal) hiệu suất cao thuộc hệ sinh thái EtherCAT danh tiếng. Với cấu hình 4 kênh đầu vào vi sai (differential) và độ phân giải lên đến 16-bit, sản phẩm này cho phép thu thập tín hiệu điện áp trong dải ±10V với độ chính xác cực cao, đáp ứng các yêu cầu khắt khe nhất trong tự động hóa công nghiệp.

Điểm nổi bật của sản phẩm

Độ chính xác vượt trội: Độ phân giải 16-bit giúp giảm thiểu sai số trong quá trình đo lường tín hiệu analog.
Đồng bộ hóa cực cao: Hỗ trợ tính năng Distributed Clocks (DC) với độ chính xác cực thấp (<< 1 µs), lý tưởng cho các ứng dụng cần sự đồng bộ tuyệt đối giữa các trục và cảm biến.
Thiết kế linh hoạt: Công nghệ đầu vào vi sai giúp loại bỏ nhiễu điện từ, đảm bảo tín hiệu đo lường ổn định trong môi trường công nghiệp khắc nghiệt.
Tính năng thông minh: Tích hợp sẵn bộ lọc FIR/IIR có thể kích hoạt và khả năng giám sát giá trị giới hạn (limit value monitoring).

Lợi ích khi sử dụng Beckhoff EL3104

Khi lựa chọn EL3104 cho hệ thống điều khiển, doanh nghiệp sẽ nhận được:

Tối ưu hóa chi phí: Với 4 kênh trên một module duy nhất, bạn tiết kiệm được không gian lắp đặt trên thanh DIN rail và giảm chi phí dây dẫn.
Độ tin cậy cao: Khả năng cách ly điện lên đến 500V giúp bảo vệ hệ thống điều khiển trung tâm khỏi các xung điện bất thường.
Dễ dàng tích hợp: Tương thích hoàn toàn với các dòng EtherCAT Coupler và các module terminal khác của Beckhoff, giúp rút ngắn thời gian commissioning.

Thông số kỹ thuật chi tiết

Thông số kỹ thuật	Giá trị chi tiết
Số lượng đầu vào	4 kênh (vi sai - differential)
Nguồn cấp	Qua E-bus
Công nghệ đầu vào	Đầu vào vi sai (Differential input)
Loại tín hiệu	Vi sai
Dải điện áp tín hiệu	-10…+10 V
Độ phân giải	16 bit (bao gồm cả dấu)
Độ chính xác đo lường	< ±0.3 % (so với giá trị thang đo đầy đủ)
Độ chính xác xung phân phối (DC)	<< 1 µs
Thời gian chuyển đổi	~ 100 µs
Trở kháng nội	> 200 kΩ
Tần số giới hạn bộ lọc đầu vào	5 kHz
Cách ly điện	500 V (E-bus/tín hiệu điện áp)
Dòng tiêu thụ E-bus	Điển hình 130 mA
Nhiệt độ vận hành	-25…+60 °C
Tiêu chuẩn bảo vệ	IP 20
Chứng chỉ đạt được	CE, UL, ATEX, IECEx, cFMus

Ứng dụng và Khả năng tương thích

Ứng dụng: Sản phẩm chuyên dùng để đo lường các cảm biến áp suất, cảm biến nhiệt độ (qua bộ chuyển đổi), hoặc các thiết bị phát tín hiệu điện áp trong các dây chuyền sản xuất tự động, hệ thống xử lý nước, và các ứng dụng yêu cầu độ chính xác cao.

Sản phẩm tương thích: EL3104 hoạt động hoàn hảo khi sử dụng chung với các dòng EtherCAT Coupler của Beckhoff (như EK1100) và các module đầu ra/đầu vào khác trong hệ thống EtherCAT Terminal của hãng.
